Gewindeschraube SZ Linsensenkkopf mit Mutter, Edelstahl A2, DIN 964

Der Kopf wird fast doppelt so weit wie das Gewinde

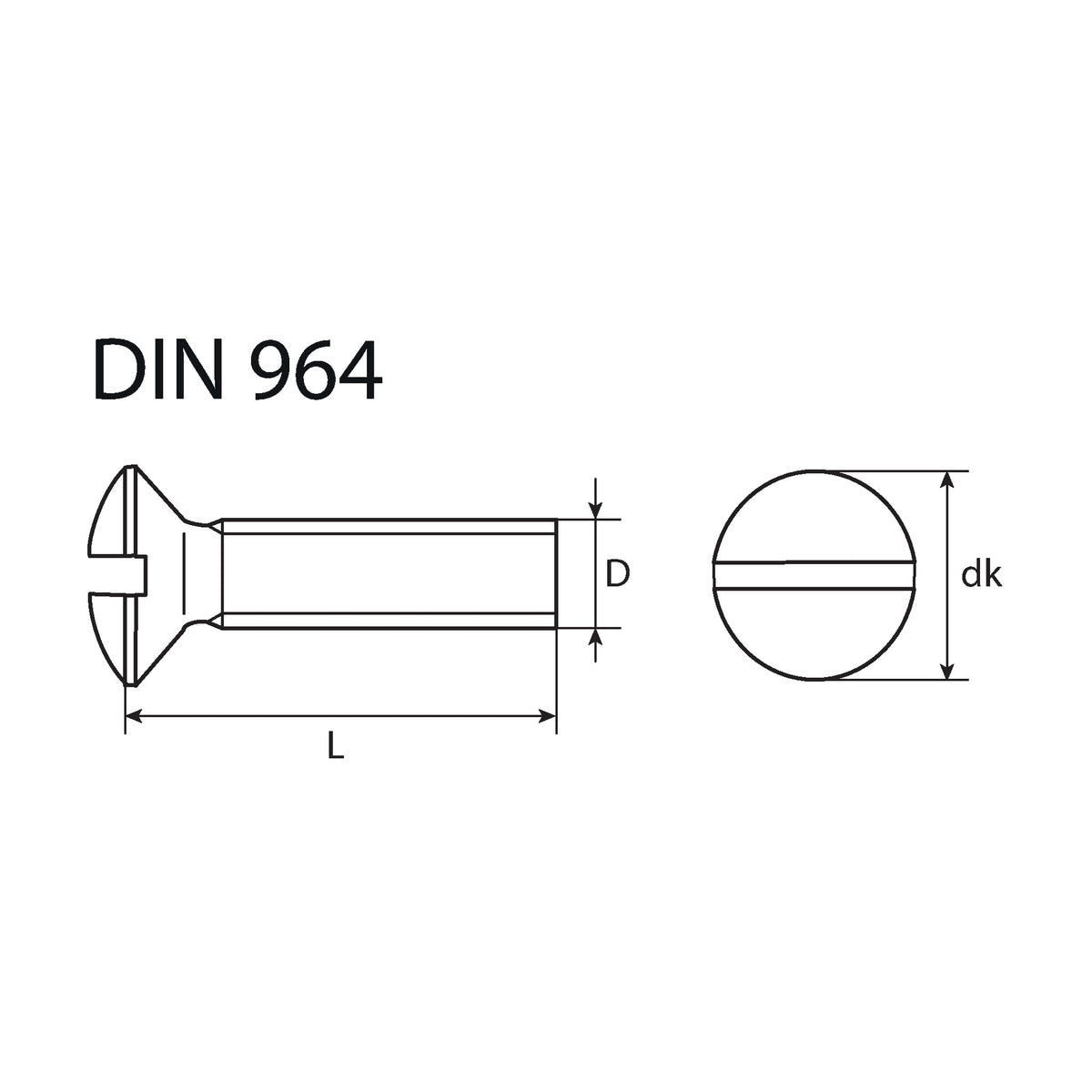

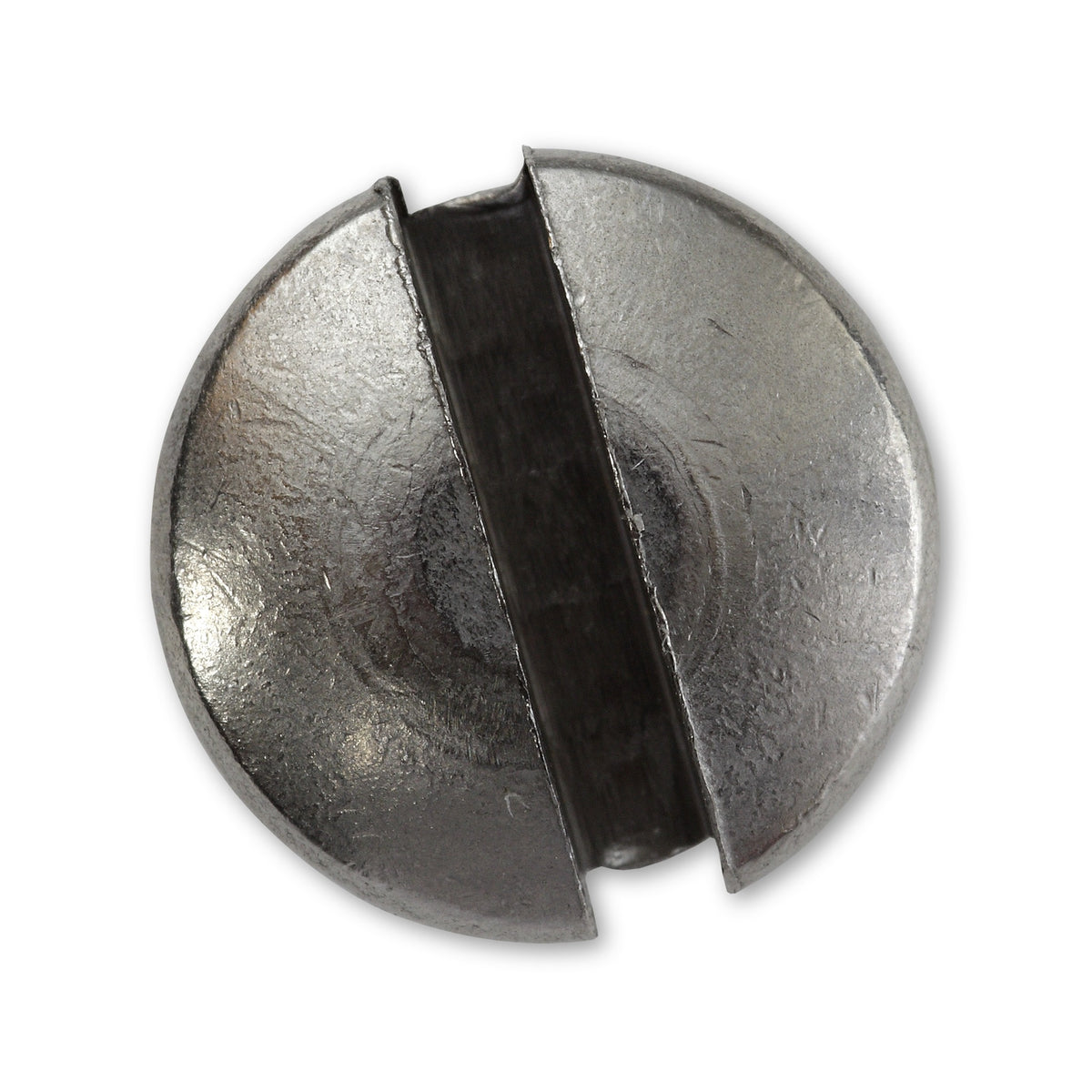

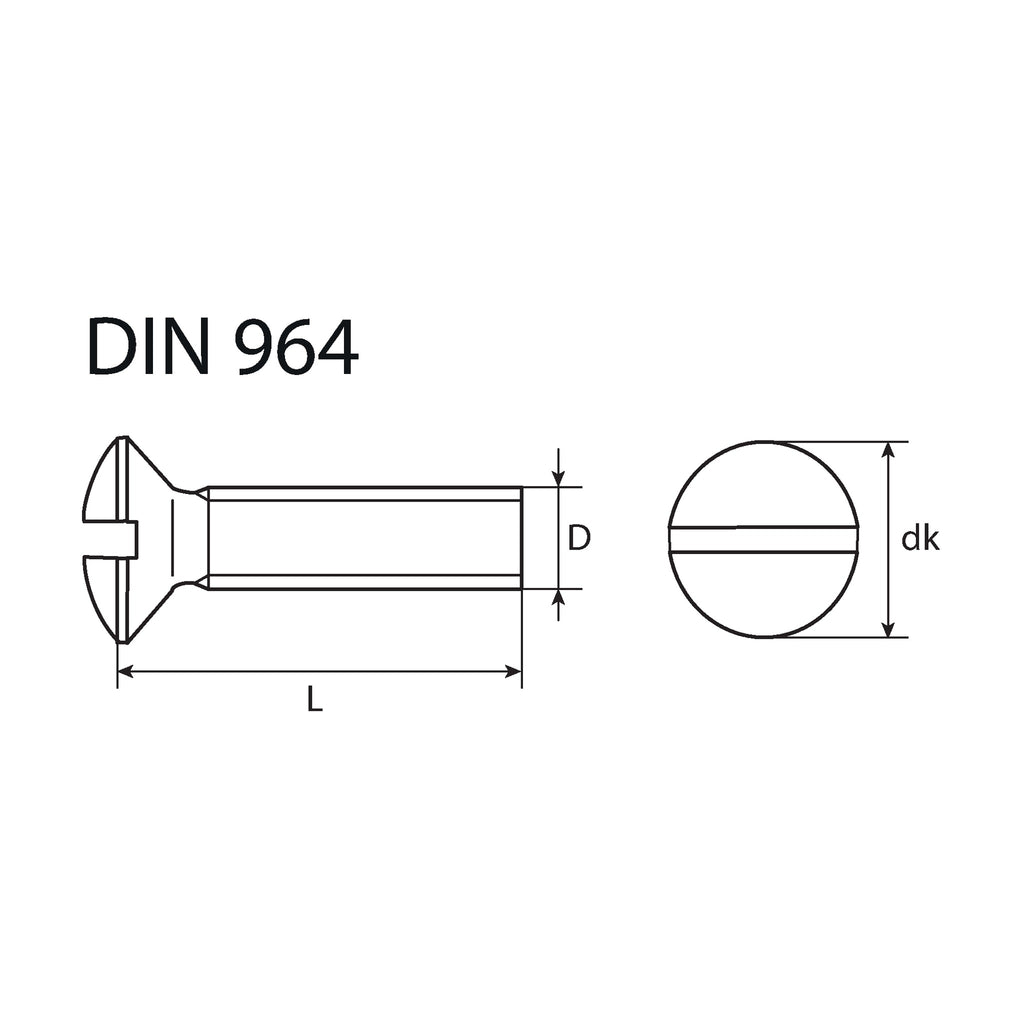

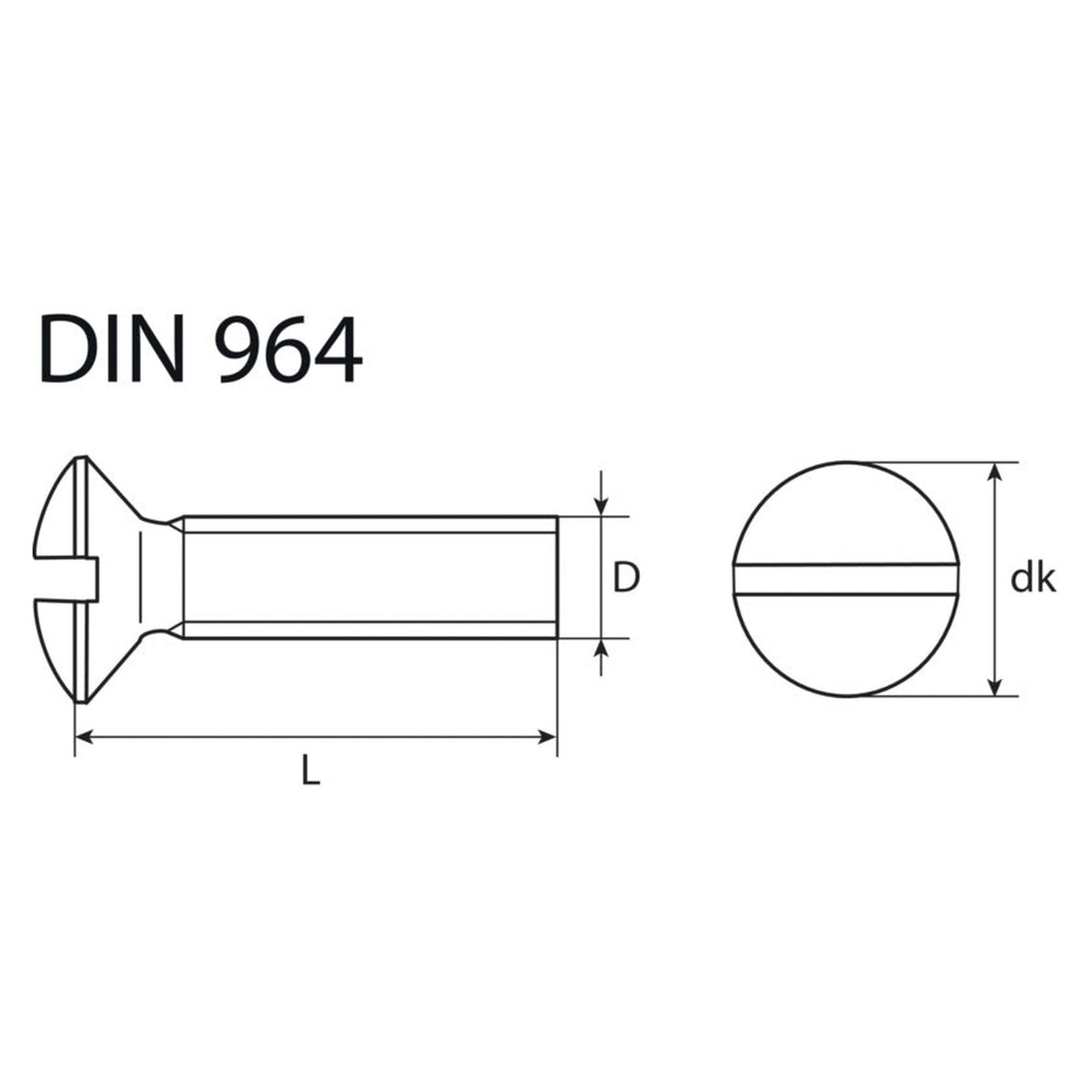

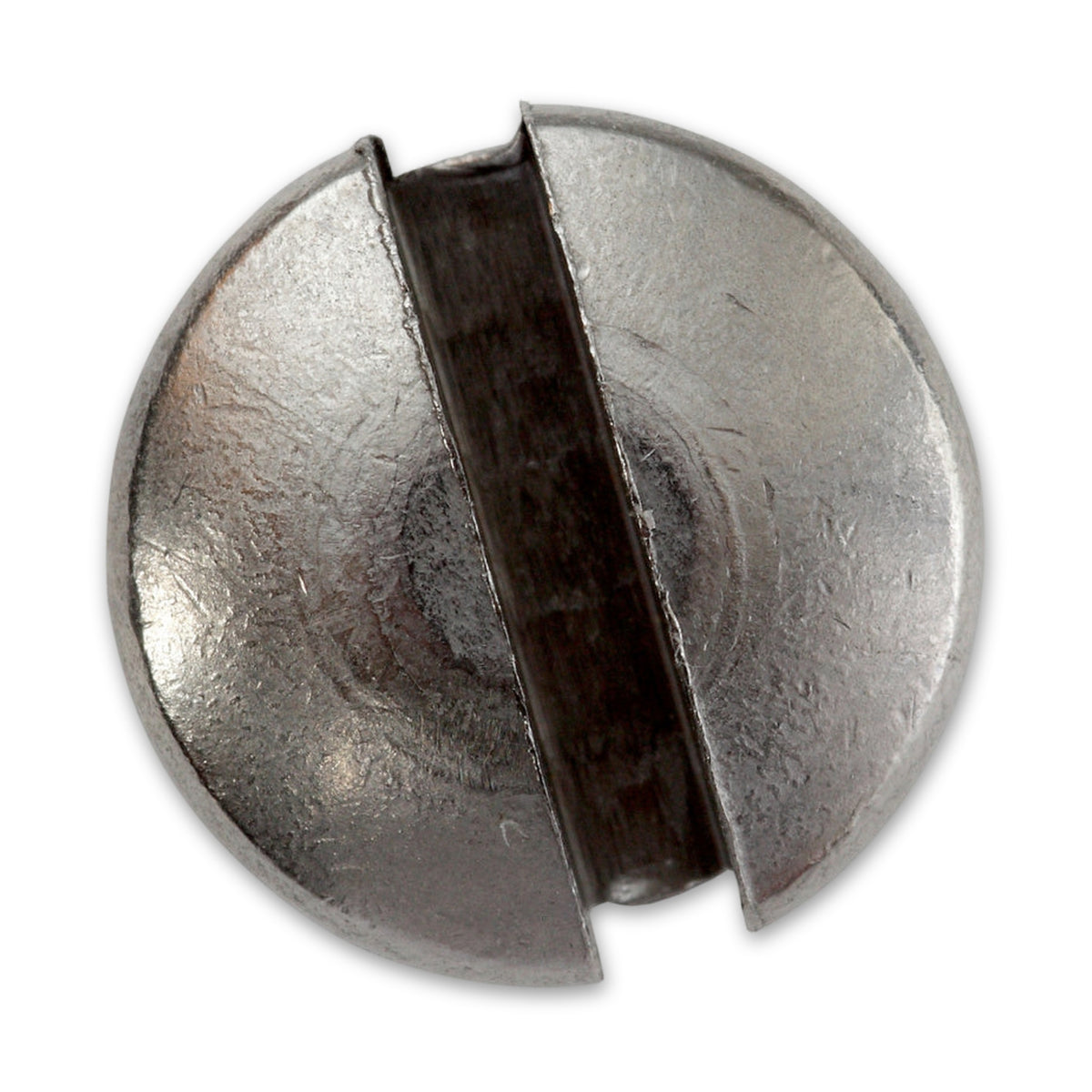

Ein einziges Kopfmaß führt diese Reihe, und es ist der Durchmesser: 5,6 mm bei M3, dann 7,5 mm, 9,2 mm und schließlich 11 mm bei M6. Der Kopf spannt damit beinahe über die doppelte Gewindeweite, und genau dieser Kreis muss an der Befestigungsstelle Platz finden. Kopfform und Antrieb sind dabei zwei getrennte Angaben: Der Kopf ist ein Linsensenkkopf, gedreht wird über einen Schlitz, und welche Klinge greift, richtet sich nach dessen Breite am Kopf.

Mit dem Gewinde wächst die Längenreihe

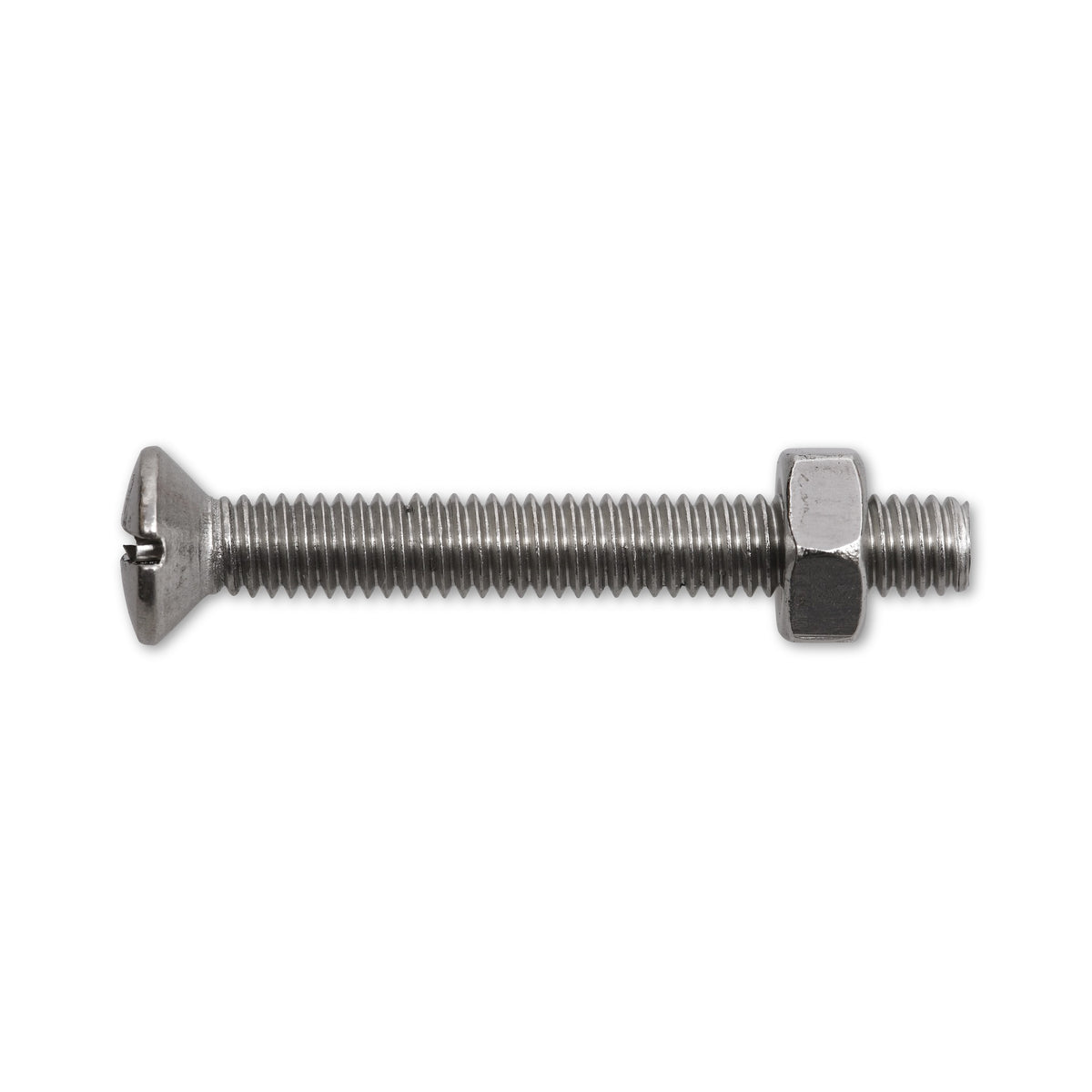

Vier Gewindegrößen stehen zur Wahl, und jede bringt ihre eigene Spanne mit. Bei M3 endet die Reihe schon bei 20 mm, bei M4 reicht sie bis 40 mm, bei M5 bis 50 mm und bei M6 bis 60 mm. Nach unten beginnt allein M3 bei 10 mm. Zu jeder Ausführung liegt die Mutter im selben Blister, und die Stückzahl darin folgt der Größe: zehn bei den kleinsten Ausführungen, drei bei der längsten.

Häufige Fragen

Was bringt die Werkstoffangabe A2 mit?

Genannt ist damit die Stahlsorte, nicht eine Schutzdauer. Für Feuchträume und für den Einsatz im Freien gelten Verbindungsmittel aus nichtrostenden Stählen als geeignete Wahl; eine Schichtdicke, eine Beständigkeit gegenüber bestimmten Stoffen oder eine Lebensdauer folgt daraus nicht. Auch der Zusatz der Mutter ändert daran nichts.

Wo endet der Einsatzbereich dieser Schrauben?

Angaben zu Tragfähigkeit, Belastung, Vorspannkraft und Anziehdrehmoment gehören nicht zu dieser Warengruppe, und eine Festigkeitsklasse führt diese Reihe nicht. Für sicherheitsrelevante Verschraubungen am Fahrzeug, für Hebe- und Anschlagzwecke sowie für die Personensicherung ist keine Eignung zugesagt. Ob eine Verbindung hält, entscheidet sich an Werkstoff, Klemmlänge, Gegengewinde und Beanspruchung am Bauteil.
