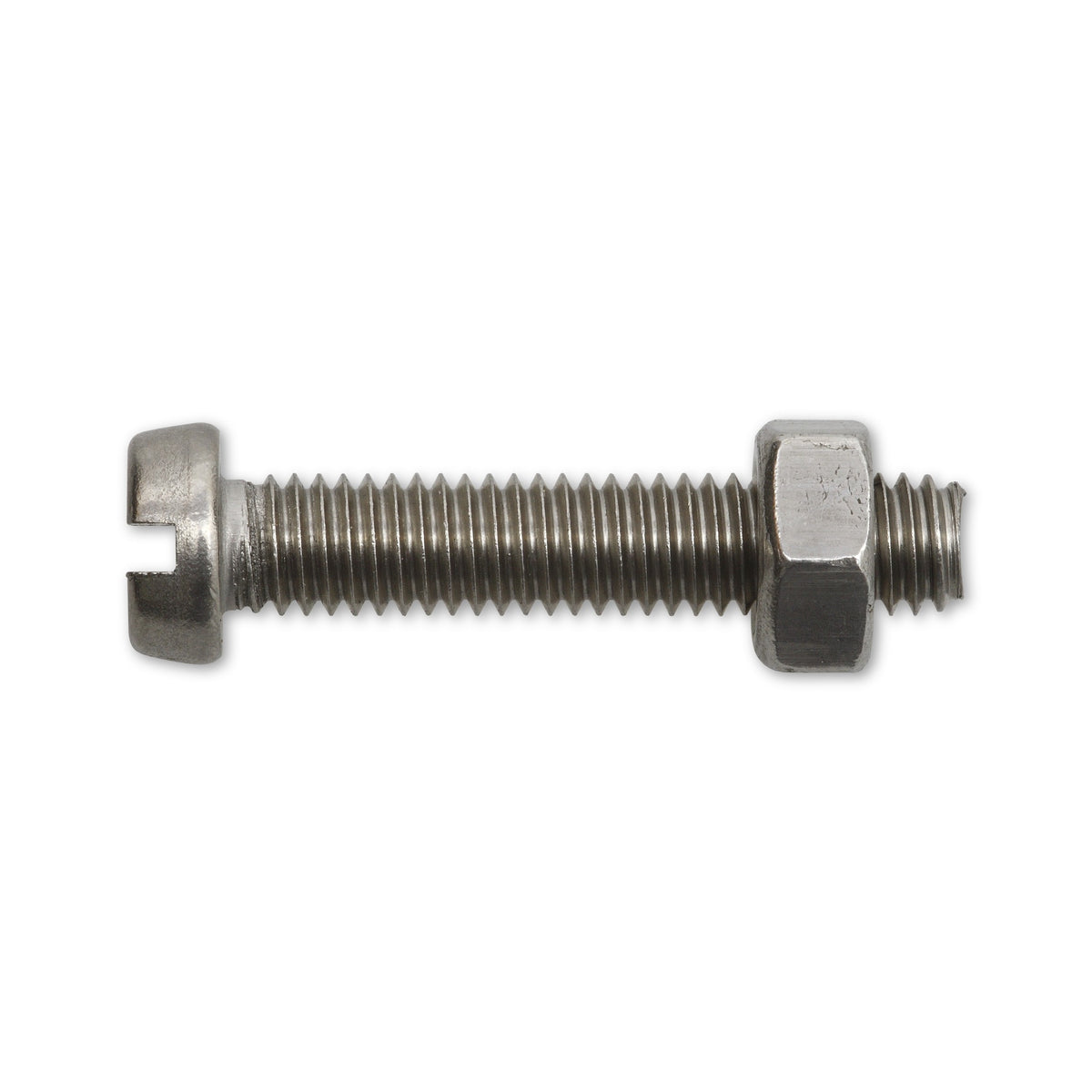

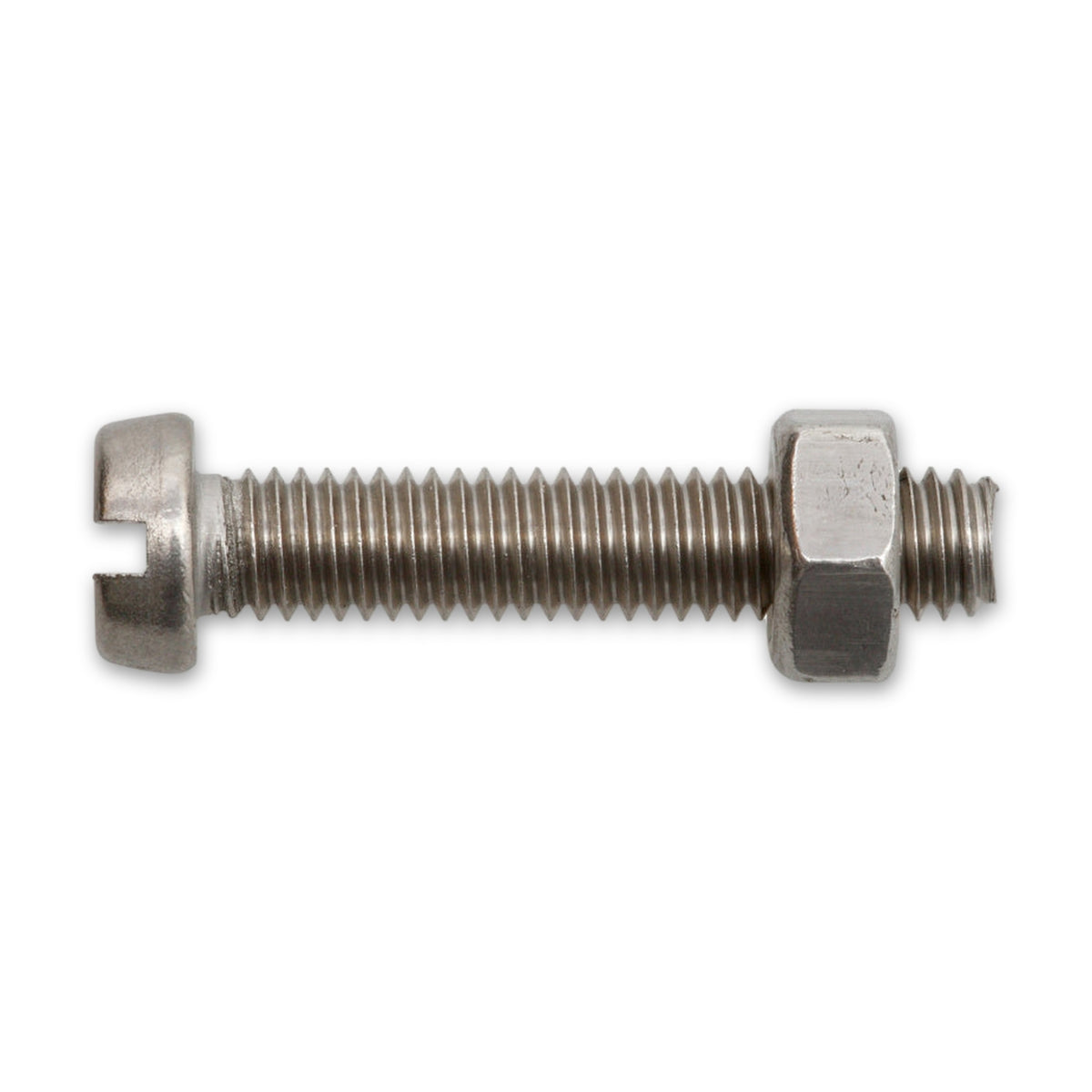

Zylinderschraube mit Schlitz und Mutter, Edelstahl A2, DIN 84

Zylinderschrauben mit Schlitz nach DIN 84 aus Edelstahl A2 für kleine Verschraubungen von M3 bis M6. Jede Ausführung wird mit Mutter geliefert, sodass die Schraube ein Bauteil gegen die Mutter spannt. Für die Auswahl zählen Gewindegröße und Nennlänge.

Gewinde bis fast unter den Kopf für kurze Klemmlängen

Unter dem Kopf bleiben nur 1 bis 2 mm gewindefrei. Die Mutter lässt sich deshalb auch bei kurzer Klemmlänge weit an den Kopf drehen. Bei sehr dünnem Material hilft eine Unterlegscheibe, damit die Mutter sicher greift.

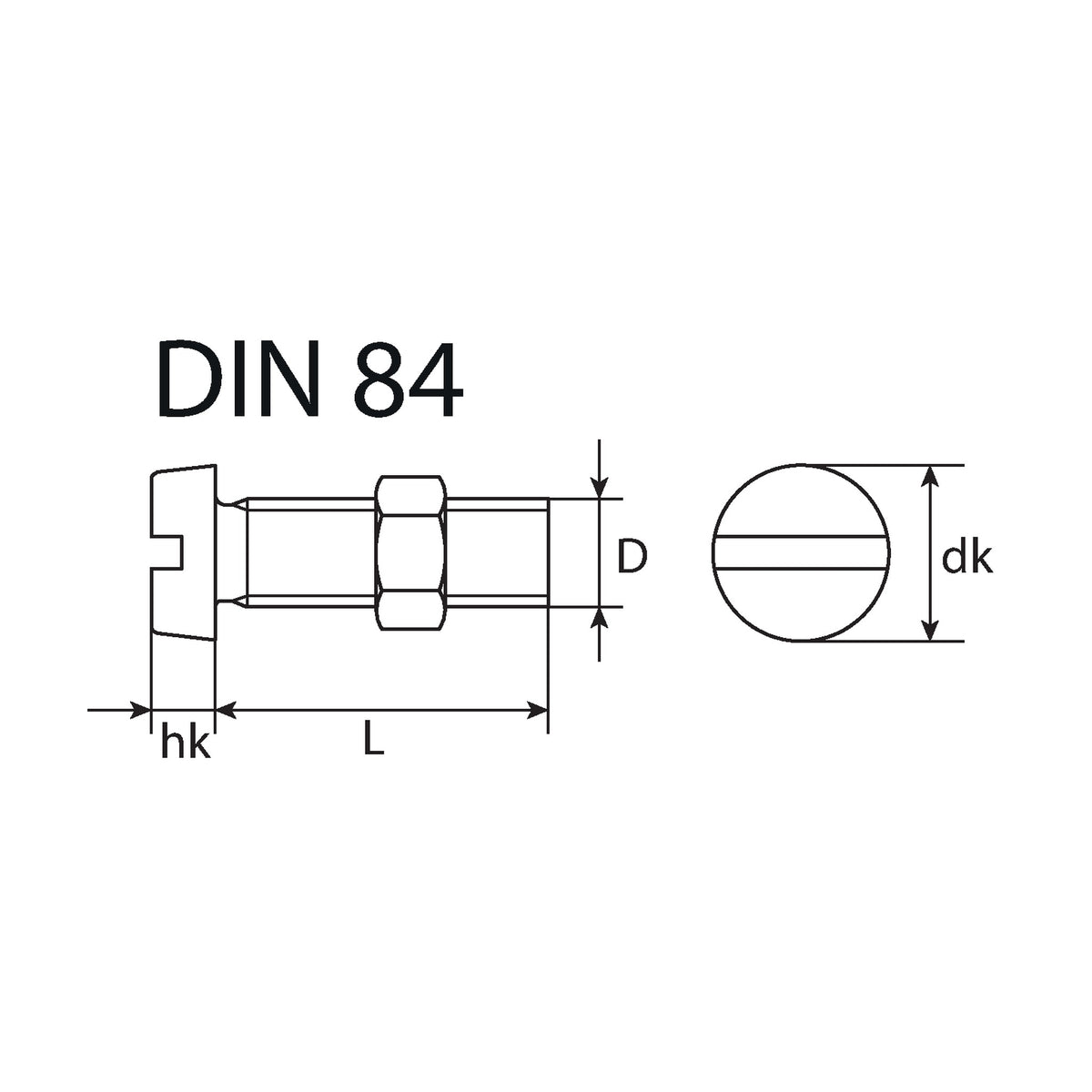

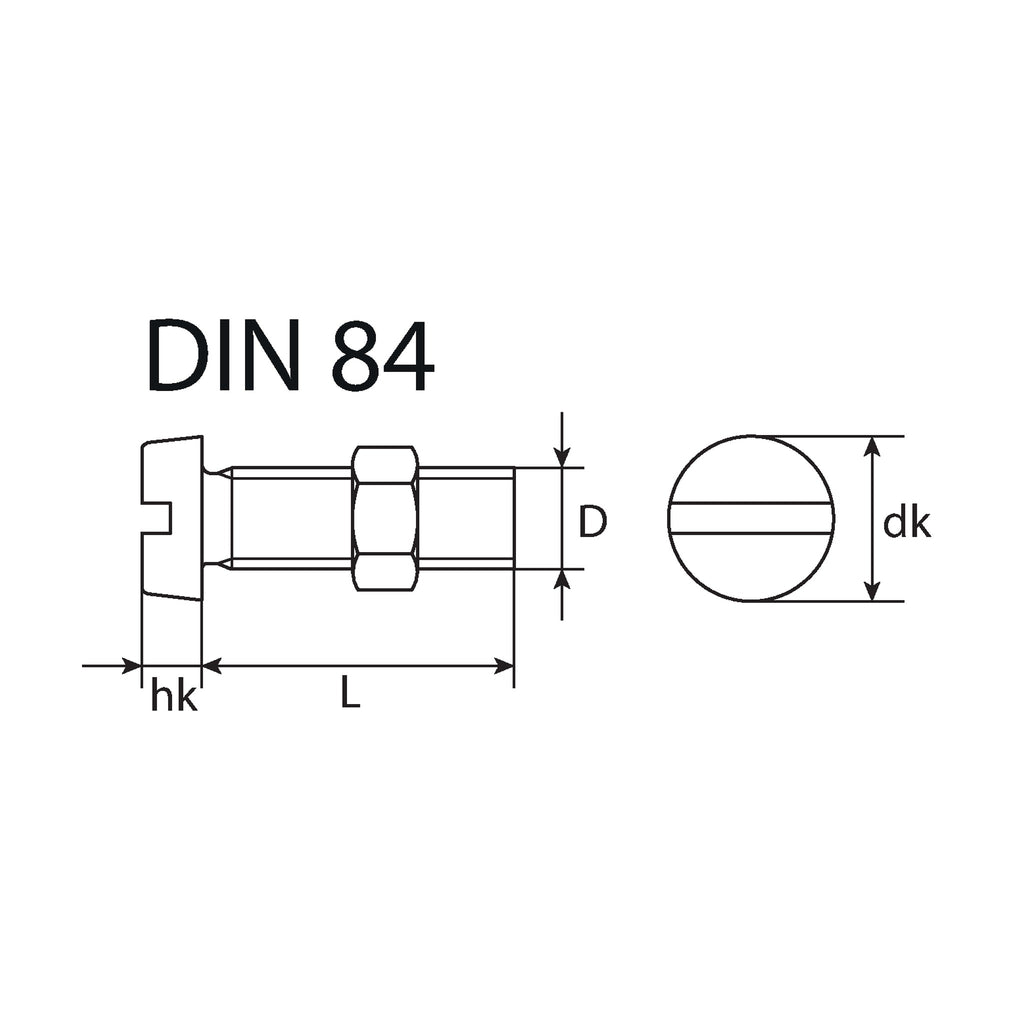

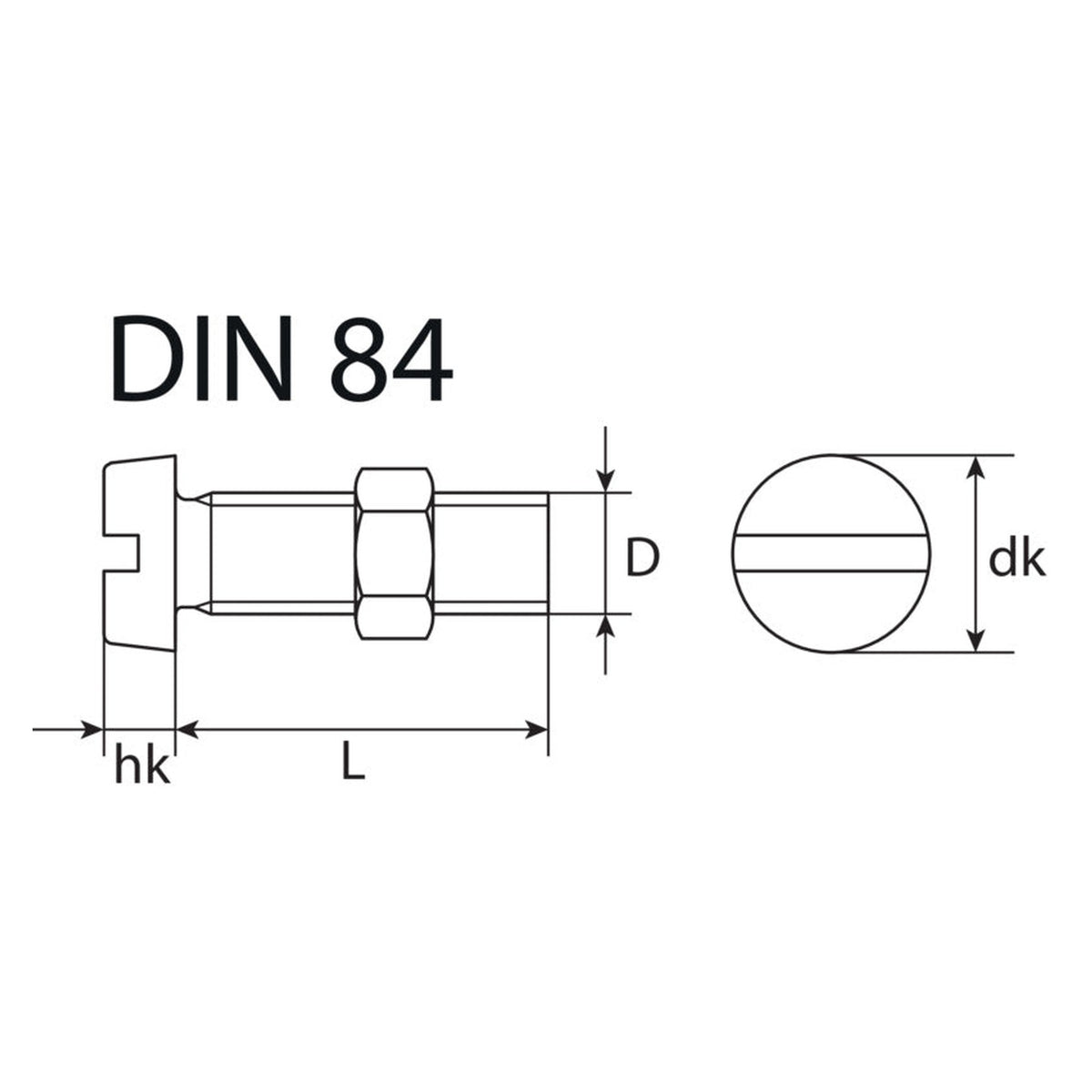

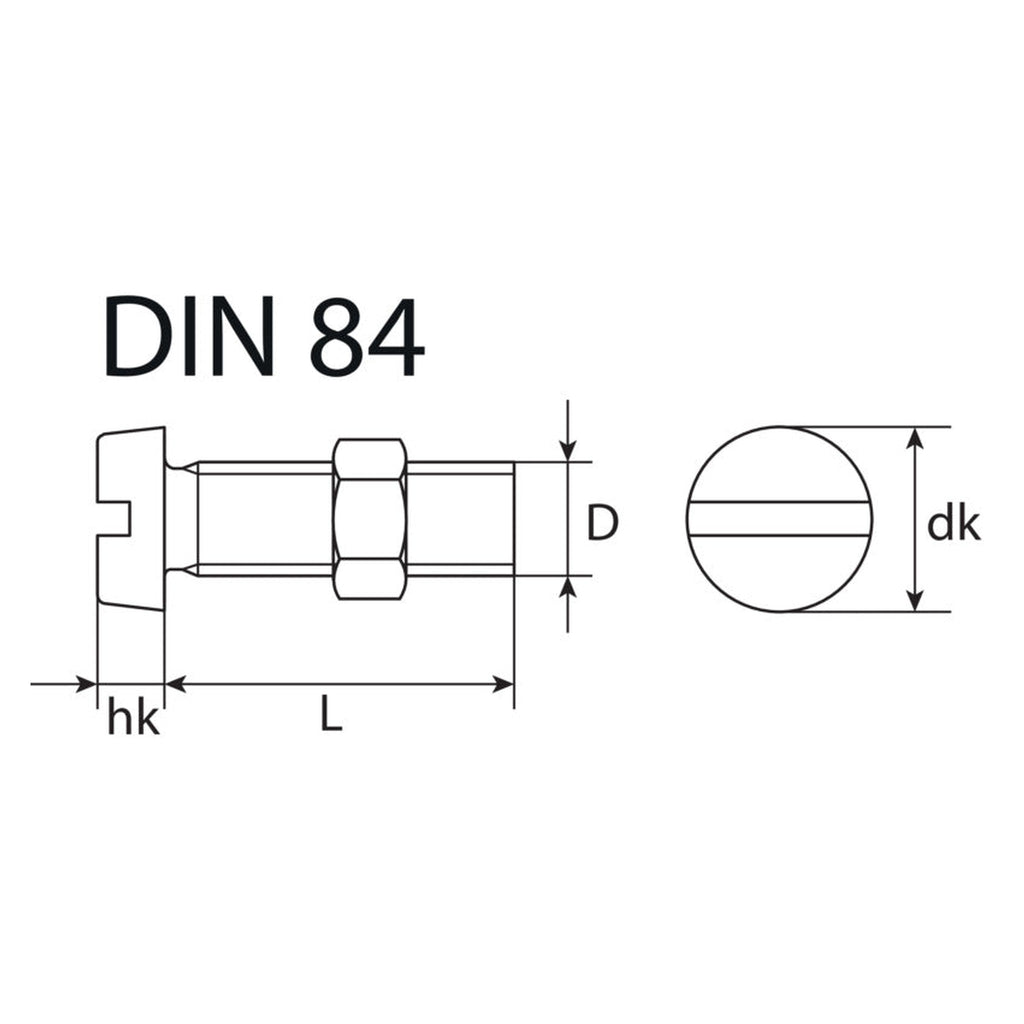

Der runde Kopf liegt ohne Senkung auf der Fläche auf

Ohne Senkung trägt der Zylinderkopf je nach Gewindegröße 2 mm (M3) bis 3,9 mm (M6) auf. Sein Durchmesser beträgt 5,5 mm bis 10 mm. Das zählt, wenn über dem Bauteil wenig Platz bleibt.

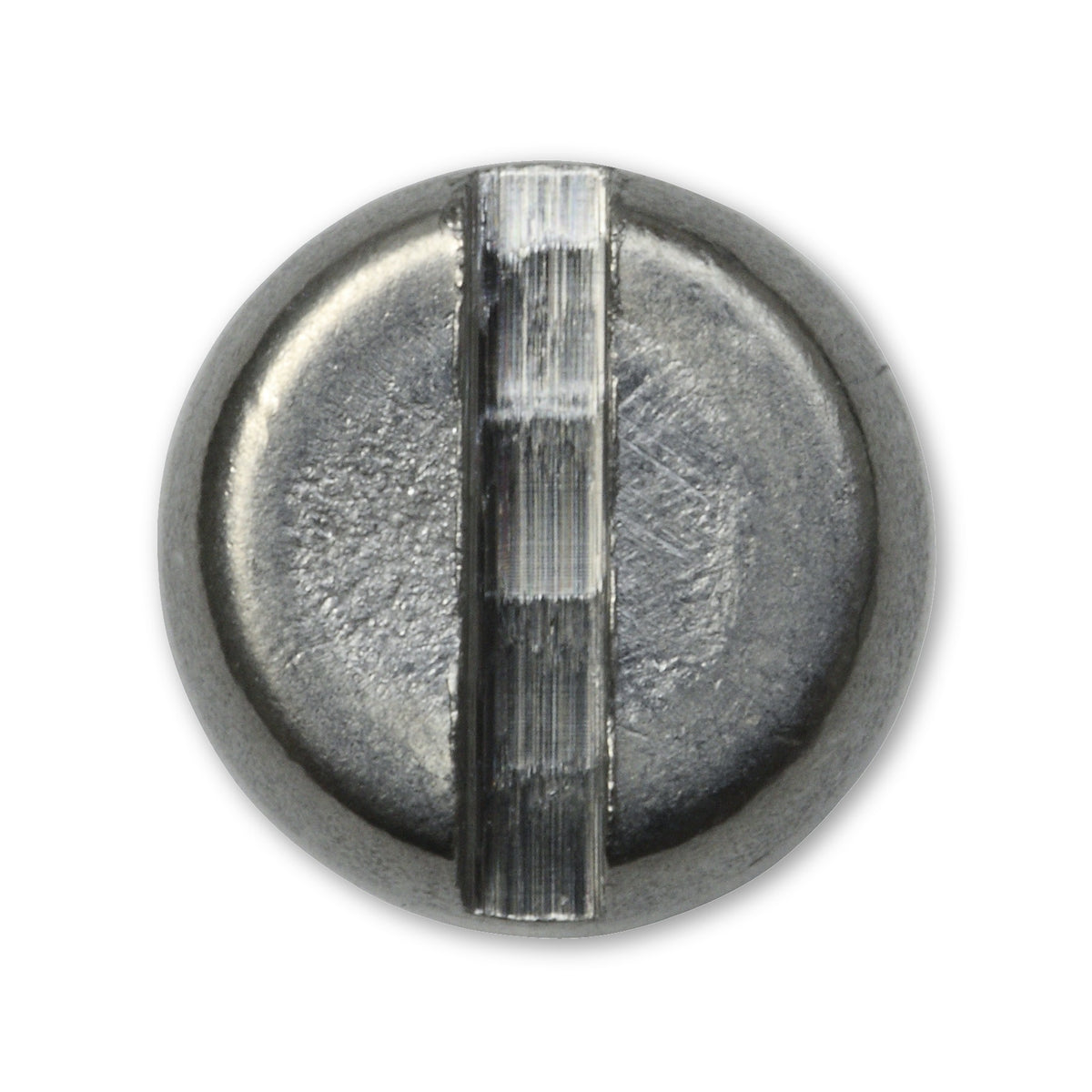

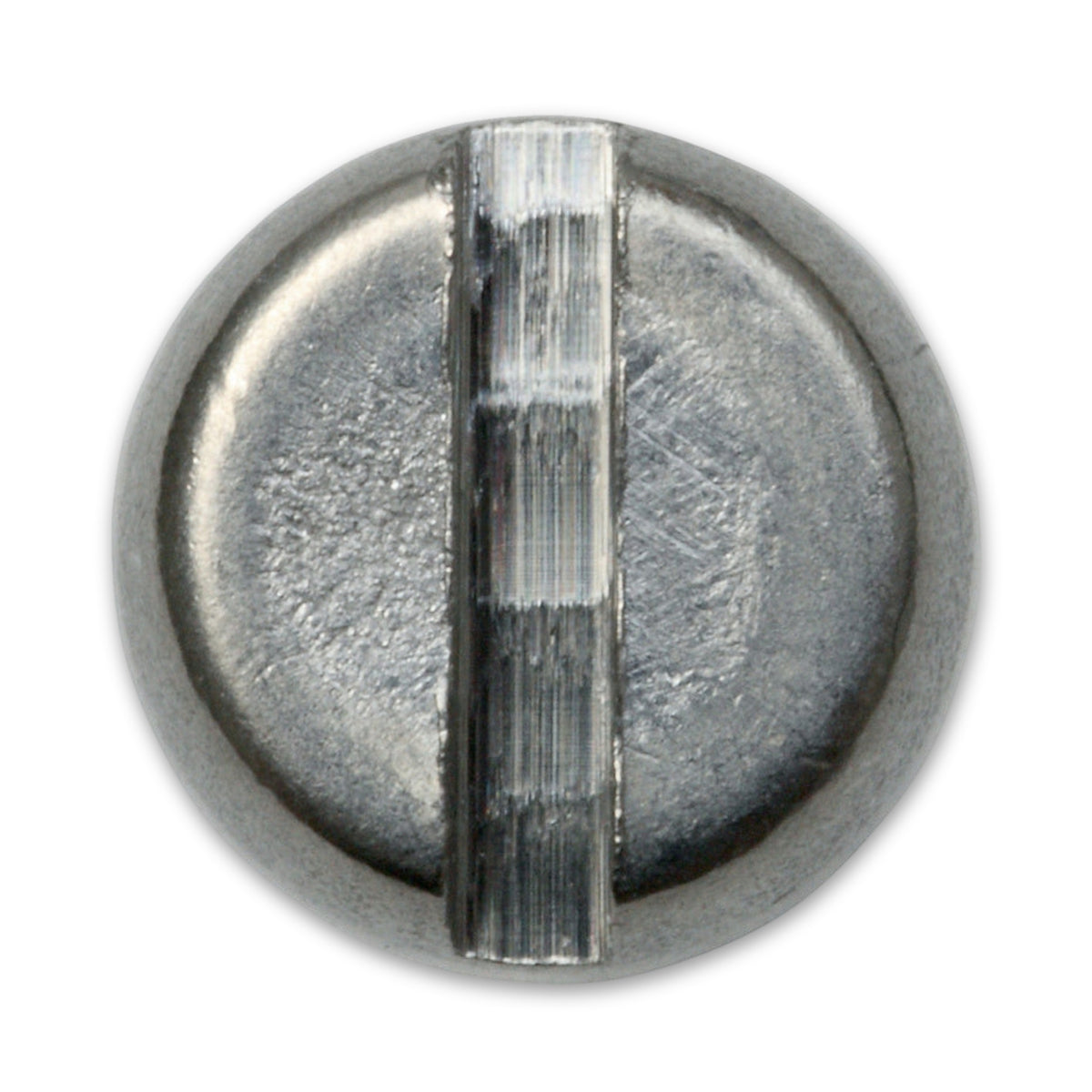

Angesetzt wird mit dem geraden Schraubendreher

Der Antrieb ist ein einfacher Schlitz. Die Klinge sollte den Schlitz in der Breite möglichst ausfüllen, sonst rutscht sie ab und beschädigt ihn. Die Mutter wird mit einem Schlüssel angezogen. Dreht die Schraube dabei mit, wird der Kopf mit dem Schraubendreher festgehalten.

Gehäuse, Halter und Beschläge verschrauben

• Elektro- und Gerätebau: Gehäuse, Abdeckungen und Halter an Blechteilen.
• Hausmeisterei und Heimwerken: kleine Beschläge, Halterungen und Reparaturen an Bauteilen mit durchgehender Bohrung.
• Metall- und Blecharbeiten: Verbindungen kleiner Bauteile, bei denen der Kopf aufliegen darf.
• Modellbau und Bastelarbeiten: feine Verschraubungen in M3 und M4.

Häufige Fragen

Ist die Mutter dabei?

Ja, jede Ausführung wird mit Mutter geliefert. Zum Anziehen braucht es einen Maul- oder Ringschlüssel; die Schlüsselweite wächst mit der Gewindegröße.

Welchen Schraubendreher brauche ich?

Einen geraden Schraubendreher für Schlitzschrauben, zusätzlich zum Schlüssel für die Mutter. Welche Klingenbreite passt, zeigt ein Anlegen an den Schlitz vor dem Anziehen.

Welche Länge brauche ich?

Die Nennlänge zählt ab der Kopfauflage. Sie sollte die Bauteildicke, die Mutterhöhe und etwas Überstand abdecken.

Kann der Kopf bündig in der Fläche sitzen?

Ja, in einer gebohrten Zylindersenkung sitzt der Kopf bündig oder tiefer. Wer nur eine einfache Kegelsenkung bohren möchte, nimmt stattdessen Senkkopfschrauben.

Eignen sich die Schrauben für tragende oder sicherheitsrelevante Verbindungen?

Nein, dafür sind sie nicht gedacht. Für Hebe- und Anschlagzwecke, Personensicherung oder sicherheitsrelevante Verschraubungen am Fahrzeug braucht es Schrauben, deren Festigkeit und Eignung für diese Stelle ausdrücklich angegeben sind.
