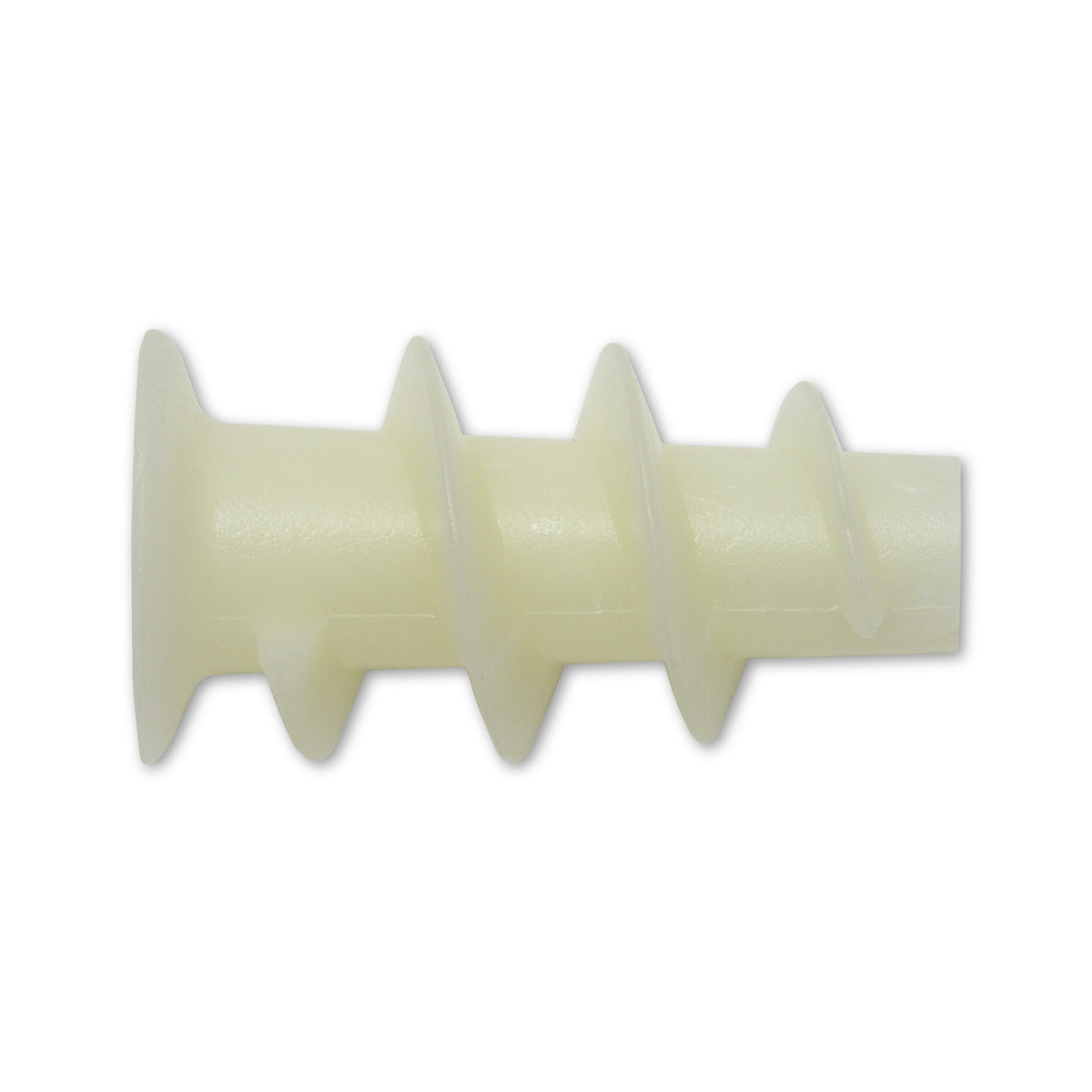

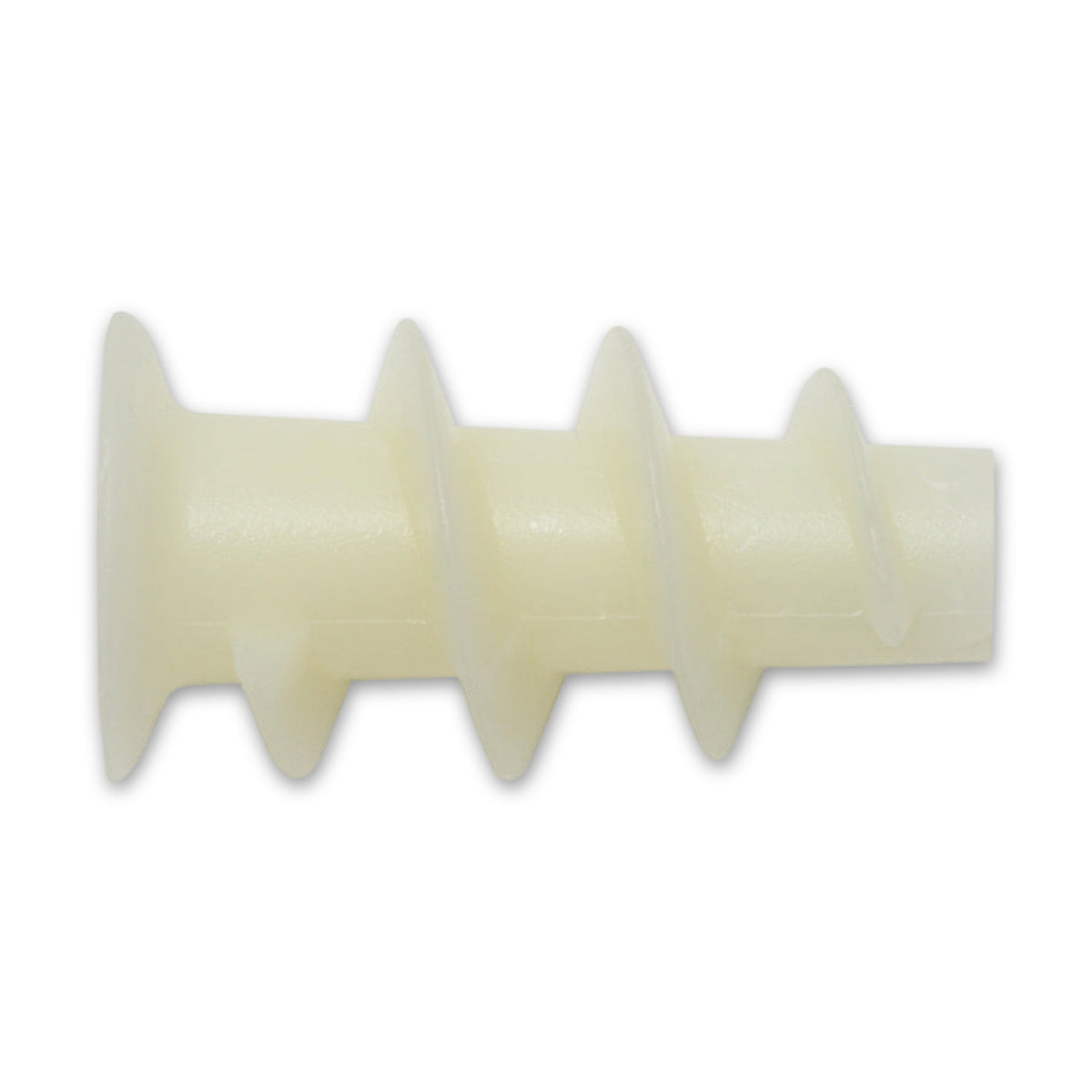

Gipskartondübel, Nylon, 13 × 24 mm

Halt in der Platte, wo dahinter nur Hohlraum liegt

Dieser Gipskartondübel aus Nylon (Polyamid) wird in die Beplankung einer Trockenbauwand eingedreht und nimmt eine Holz- oder Spanplattenschraube von 4,0 bis 6,0 mm Durchmesser auf. Vorgesehen ist er für Elektroinstallationen, Beleuchtungen, Bilder und leichte Regale.

Was der Dübel für die Montage bringt

• Platte als Verankerungsgrund: Der Dübel greift mit seinem umlaufenden Gewinde in die Gipskartonplatte. Ein Befestigungspunkt ist deshalb nicht an die Lage der Ständer gebunden.
• Vorsteckmontage: Der Dübel wird auf das Setzwerkzeug für Gipskartondübel aus Stahl mit Abtrieb 1/4 Zoll gesteckt, ohne Vorbohren mit geringem Drehmoment bündig in die Platte eingedreht und das Bauteil danach mit der Schraube befestigt.
• Kunststoff statt Metall: Die Ausführung aus Zinkdruckguss ist ein eigenes Produkt mit eigenen Daten.

Wofür er gedacht ist und wofür nicht

Üblich ist die Verwendung durch Heimwerker, Hausmeister, Trockenbauer und Elektroinstallateure für leichte Dinge an der Wand: Bilder, Beleuchtungen, leichte Regale, Elektroinstallationen. Für Rohrleitungen und Rohrschellen ist er nicht vorgesehen, sie bekommen eine eigene, freistehende Unterkonstruktion im Hohlraum. Schwere Lasten verlangen eine eingebaute Traverse, tragende Befestigungen ein dafür vorgesehenes anderes Befestigungsmittel. Bei häufig wechselnder oder schlagartiger Belastung können sich Dübel lösen, die nur in der Platte sitzen. Dafür gibt es Dübel mit Rückverankerung.

Häufige Fragen

Welche Schraube gehört in den Dübel?

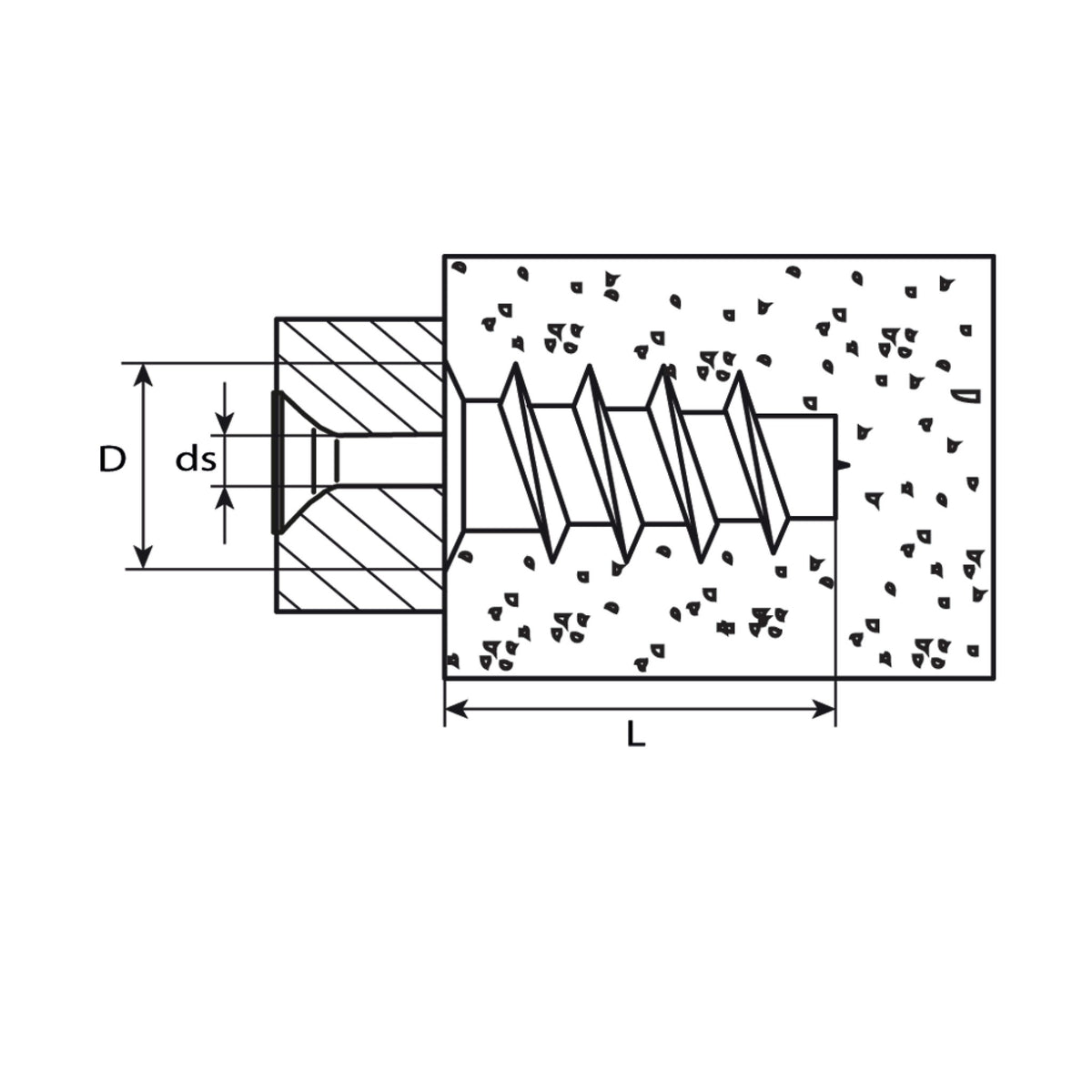

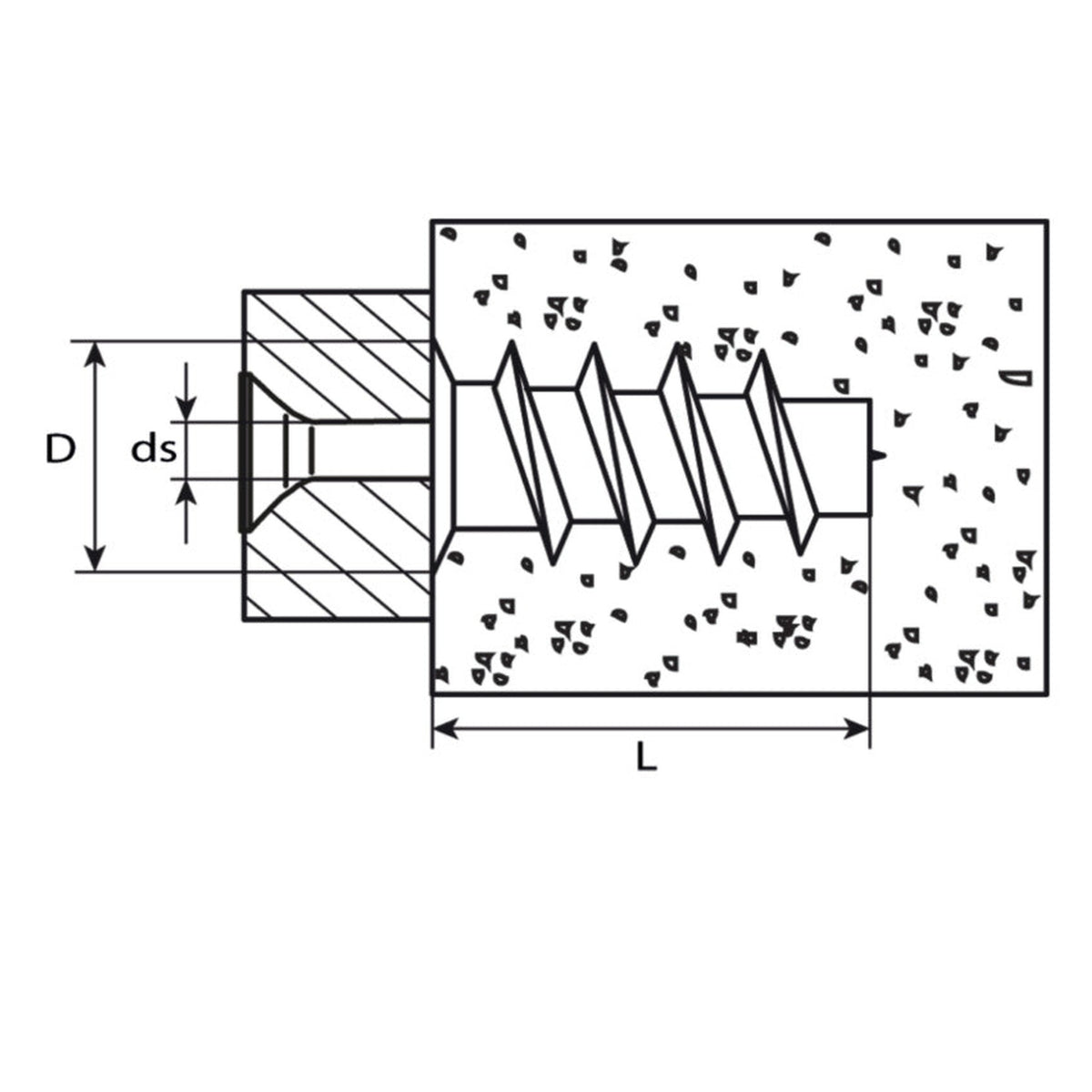

Eine Holz- oder Spanplattenschraube mit 4,0 bis 6,0 mm Durchmesser. Sie ist 30 mm plus die Dicke des Bauteils lang, das angeschraubt wird.

Muss vor dem Setzen gebohrt werden?

Mit dem Setzwerkzeug nicht, der Dübel wird dann direkt bündig in die Platte eingedreht. Wer vorbohrt, bohrt ein Loch von 10 mm Durchmesser und mindestens 60 mm Tiefe. Beide Wege sind für diesen Dübel genannt, das Setzwerkzeug ist die einfachere Wahl.

Wie viel darf an dem Dübel hängen?

Nur leichte Dinge wie Bilder, Leuchten und leichte Regale. Ein Tragwert ist für diesen Dübel nicht angegeben. Bei Regalen und Schränken sind mindestens zwei Befestigungspunkte vorgesehen. Ihr Abstand beträgt in Gipsplatten nach DIN 18183-1 mindestens 75 mm.

Passt er für Deckenleuchten oder Unterdecken?

Nein, für die Decke ist er nicht angegeben. In Unterdecken sind eigene Befestiger wie Federklappdübel verbreitet.

Für welche Untergründe ist der Dübel angegeben?

Für Gipskarton, Leichtbauplatten und Porenbeton, jeweils mit Holz- oder Spanplattenschraube. Putz, Isolierungen und nichttragendes Mauerwerk zählen dabei nicht als Verankerungsgrund. Örtliche Versuche am jeweiligen Material sind empfohlen.
