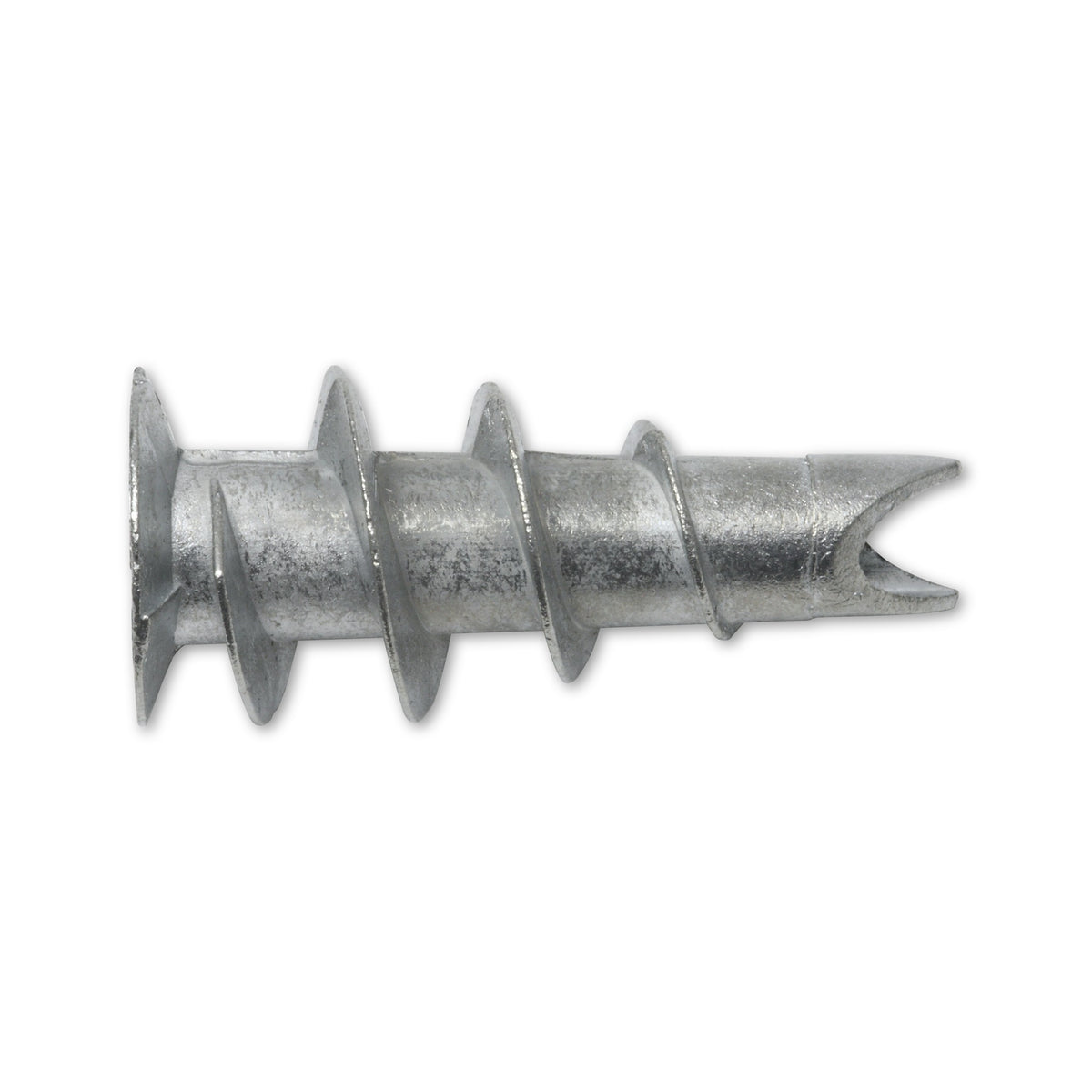

Gipskartondübel, Zinkdruckguss, 14,5 × 33 mm

Halt dort, wo hinter der Platte nur Hohlraum ist

In einer Trockenbauwand greift eine Schraube nach wenigen Millimetern ins Leere. Dieser Dübel verlegt die Verankerung deshalb in die Beplankung selbst, die damit zum Verankerungsgrund wird. Als Aufgaben sind Beleuchtungen, Bilder und leichte Regale angegeben, als Untergründe Gipskarton, Leichtbauplatten und Porenbeton.

Die Schraube kommt getrennt dazu

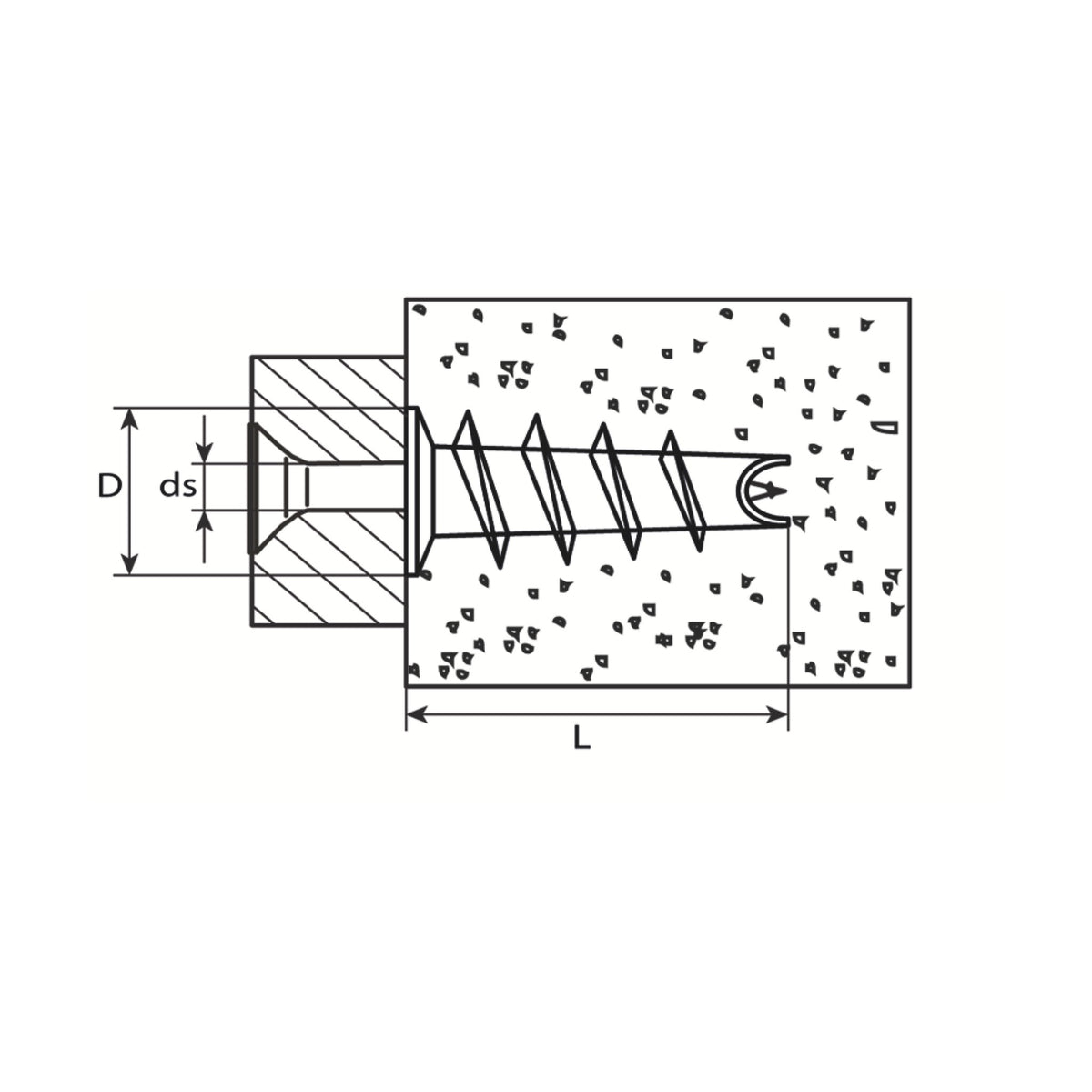

Verarbeitet wird der Dübel zusammen mit einer Holz- oder Spanplattenschraube. Für deren Durchmesser steht ein Fenster zwischen 4,0 mm und 5,0 mm bereit, und die Länge folgt einer kleinen Rechnung: 30 mm plus die Höhe dessen, was vor der Wand sitzt. Für Regale und Schränke sind mindestens zwei Befestigungspunkte vorgesehen; benachbarte Dübel in Gipsplatten halten mindestens 75 mm Achsabstand.

Was vor dem Setzen feststeht

• Mindestbauteildicke 9,5 mm: Dünnere Beplankung liegt außerhalb dessen, wofür diese Ausführung angelegt ist.
• Kleinster und größter Schraubendurchmesser: Beide Werte umreißen ein Fenster, aus dem die Schraube stammt, statt eine einzelne Größe vorzugeben.
• Schraubenlänge nach Formel: Die Rechnung zählt das Anbauteil mit. Eine Konsole von 20 mm Höhe führt damit auf 50 mm Schraubenlänge.
• Abstand der Lastmitte: Bei leichten Konsollasten liegt der Schwerpunkt höchstens 30 cm vor der Wandoberfläche. Was weiter auskragt, fällt aus dieser Gruppe heraus.

Häufige Fragen

Was ist mit leichter Konsollast gemeint?

Gemeint sind Gegenstände, die ohne Bodenkontakt an einer Wand hängen. Leicht heißt dabei bis 0,4 kN je Meter Wandlänge, gemessen bei höchstens 30 cm zwischen Lastmitte und Wandoberfläche. Bilder und kleine Spiegel zählen dazu, Handläufe, Haltegriffe und Sanitärinstallationen dagegen nicht.

Trägt die Wand, sobald der Dübel trägt?

Beides zählt getrennt. Die Trockenbaukonstruktion nimmt die Last ohne unzulässige Verformung auf, und das Befestigungsmittel darf nicht versagen. Wie viel eine Wand aufnimmt, hängt an ihrem Aufbau, an Werkstoff, Dicke und Lagigkeit der Beplankung; ab der mittleren Lastgruppe kommen Bedingungen wie eine Beplankung ab 18 mm hinzu.

Gilt das auch für die Gipskartondecke?

Konsollasten hängen an Wänden. Für Unterdecken und Deckenbekleidungen führt der Trockenbau eigene Befestigungsmittel, die einem anderen Einsatzgebiet zugeordnet sind. Für diese Einbaulage und für Befestigungen über Kopf wird der Dübel hier deshalb nicht zugesagt.
