Gipskartondübel, Zinkdruckguss, 14,5 × 33 mm, ab 9,5 mm Bauteildicke

Halt in der Platte, wo eine Schraube allein ausreißt

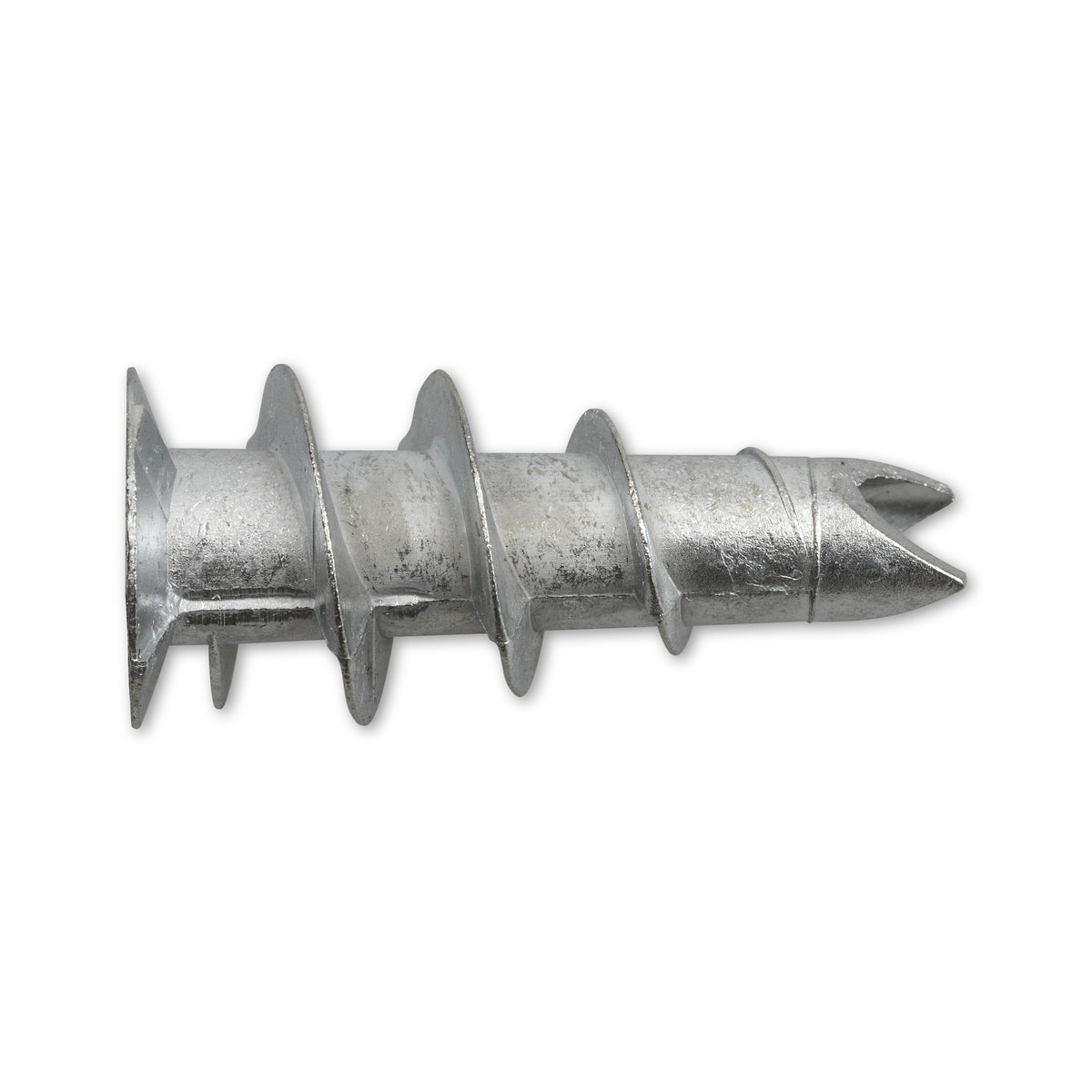

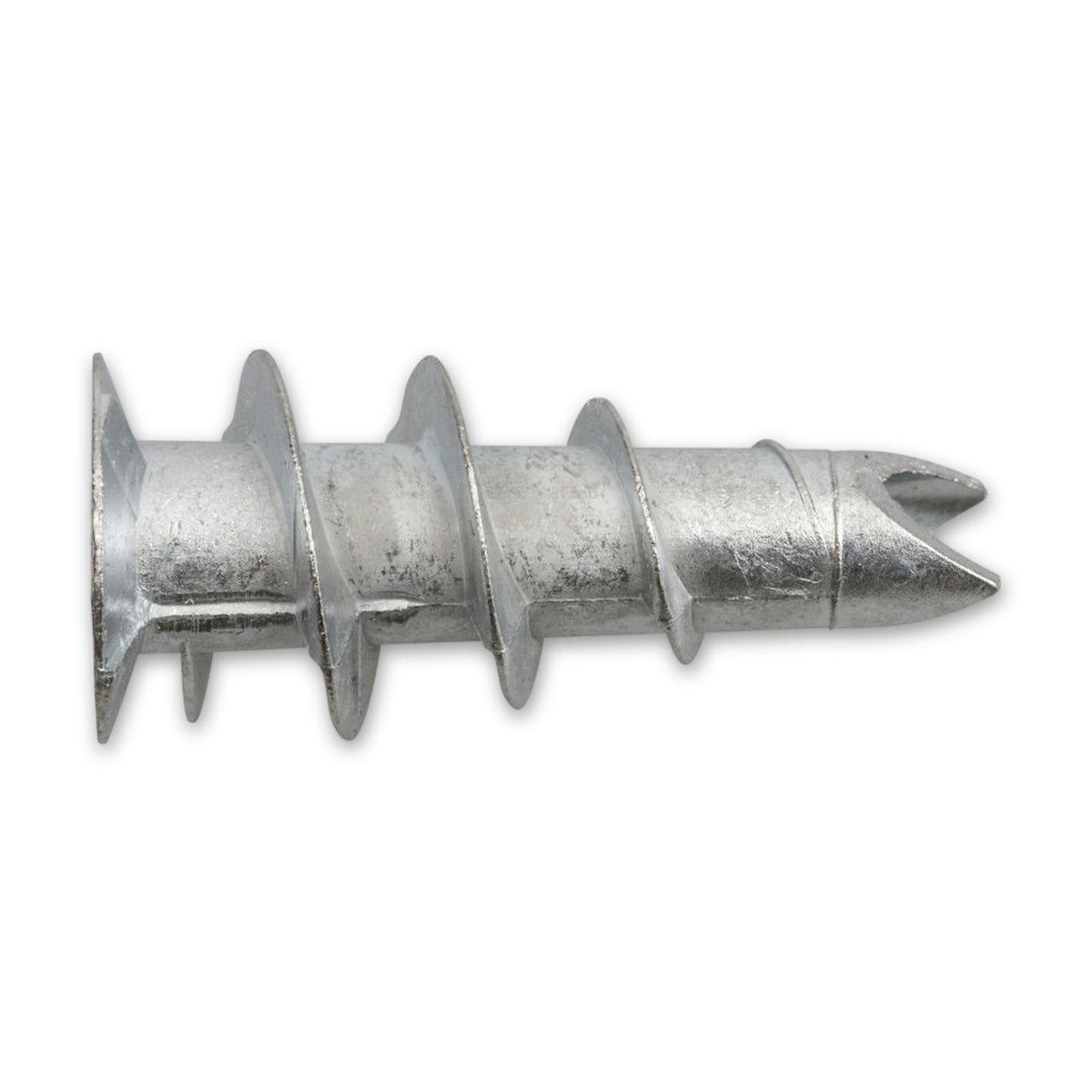

Eine Gipsplatte gibt dem Gewinde einer Schraube wenig zu fassen: Das weiche Gefüge reißt auf, und die Bohrung wird weiter statt fester. Dieser Dübel greift stattdessen mit einem groben Außengewinde in die Beplankung und stellt der Schraube ein metallenes Innengewinde bereit. Vorgesehen ist er ab einer Bauteildicke von 9,5 mm; dünnere Beplankungen liegen unter diesem Maß.

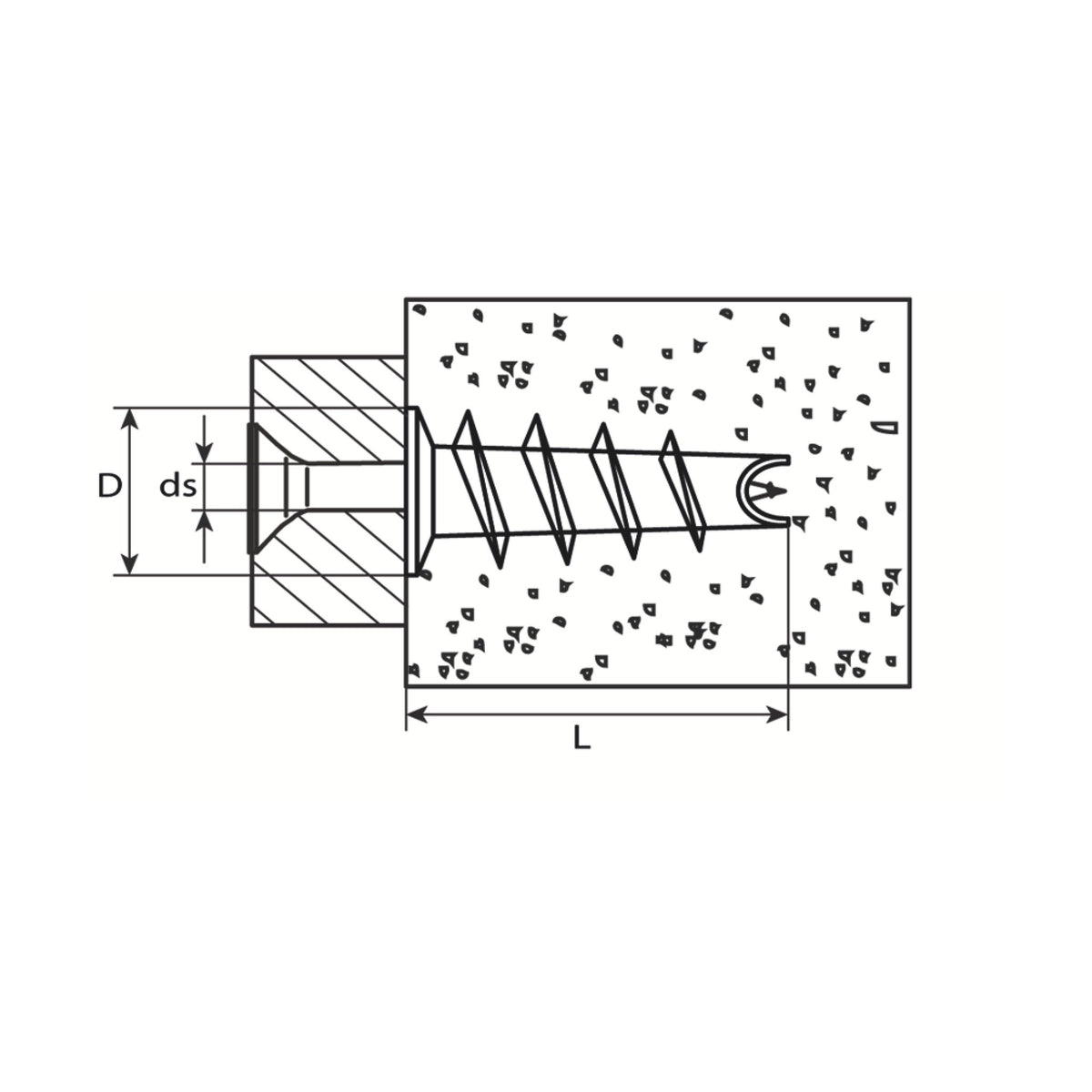

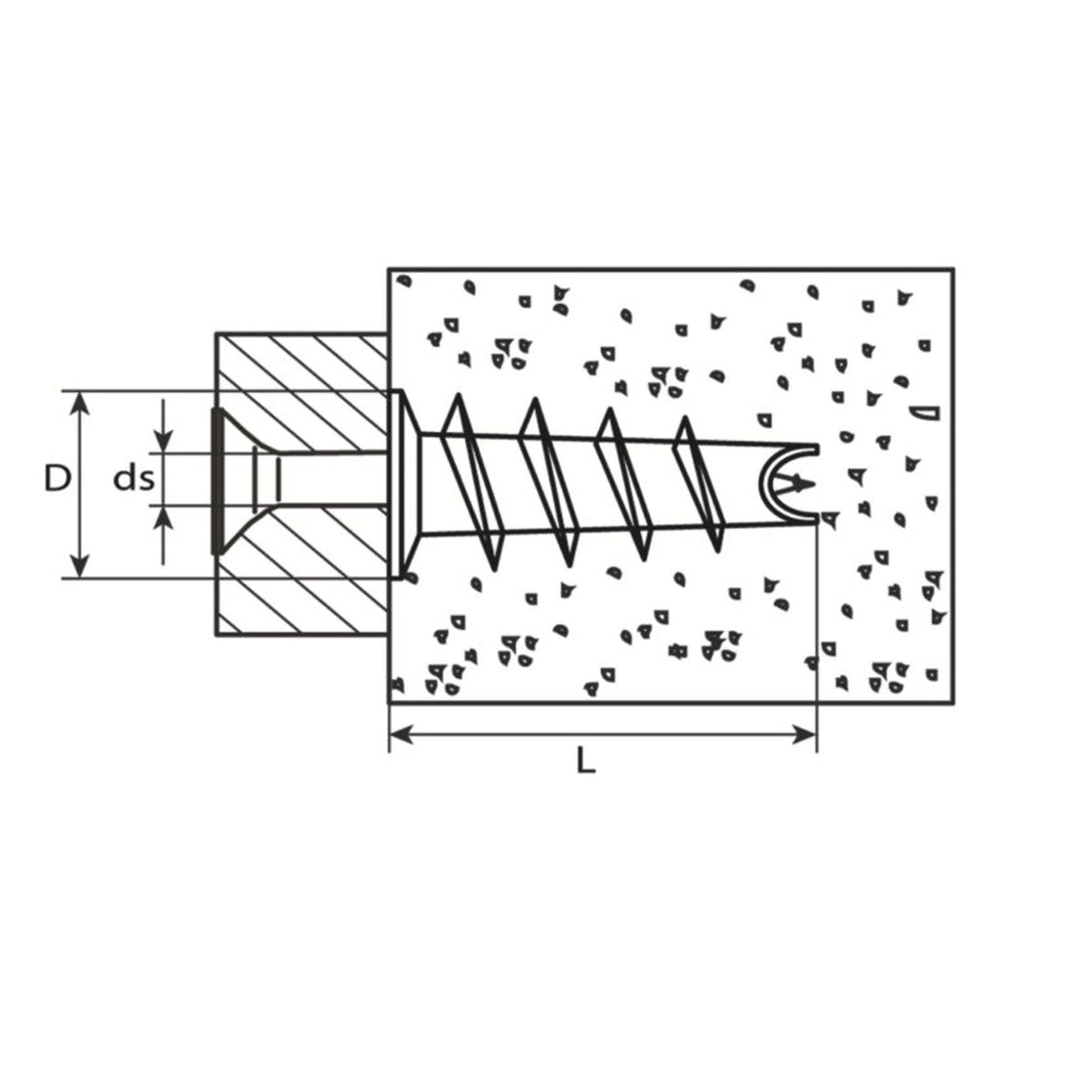

Die Schraubenlänge rechnest Du aus dem Anbauteil

Verarbeitet wird der Dübel mit einer Holzschraube oder einer Spanplattenschraube bis 5,0 mm Durchmesser. Für die Länge nennt die Angabe eine Rechenregel statt einer festen Zahl: 30 mm plus die Höhe des Teils, das angeschraubt wird. Bei einer 15 mm starken Leiste sind das 45 mm. Wer nach Augenmaß greift, liegt schnell darunter.

Was die Angaben abstecken

• Bauteildicke ab 9,5 mm: Das Maß beschreibt die dünnste Beplankung, für die diese Ausführung vorgesehen ist. Wie dick die Platte an der vorgesehenen Stelle wirklich ist, zeigt erst der Blick an eine Kante oder in eine vorhandene Bohrung.
• Schraube bis 5,0 mm: Der Durchmesser ist nach oben begrenzt. Eine kräftigere Schraube gehört nicht in dieses Innengewinde, auch wenn sie sich hineindrehen lässt.
• Metallausführung: Der Gipskartondübel aus Nylon wird über Bohrlochdurchmesser und Bohrlochtiefe geführt, die Metallausführung über Bauteildicke und Schraubenregel. Zwischen beiden Bauarten lassen sich Werte nicht übertragen.

Häufige Fragen

Wird vorgebohrt oder nicht?

Dazu stehen zwei Angaben nebeneinander. Für Gipsplattendübel im Trockenbau ist beschrieben, den Verankerungsgrund vor der Montage vorzubohren; für Metallausführungen dieser Bauart wird daneben ein selbstbohrendes Setzen beschrieben. Maßgeblich bleibt deshalb die Verarbeitungsangabe, die zur gewählten Ausführung gehört.

Wie viel darf daran hängen?

Ein Tragfähigkeitswert gehört nicht zu den Angaben dieser Warengruppe. Im Trockenbau richtet sich die Wahl des Befestigungsmittels nach Gewicht und Abmessungen des angehängten Objekts und nach dem Wandaufbau, also nach Werkstoff, Dicke und Lagigkeit der Beplankung. Für Regale und Schränke sind mindestens zwei Befestigungspunkte beschrieben, und benachbarte Punkte halten in Gipsplatten mindestens 75 mm Achsabstand.

Wo ist dieser Dübel nicht gemeint?

Gemeint ist die leichte, ruhende Last an einer Wand. Außen vor bleiben die Decke, Deckenbekleidungen und jede Über-Kopf-Lage, ebenso Rohrleitungen und Rohrschellen, für die eine eigene Unterkonstruktion im Hohlraum vorgesehen ist. Auch schwere Lasten mit großer Auskragung fallen heraus, für die zwischen die Ständer Traversen eingebaut werden, und Befestigungen, die häufig be- und entlastet werden, die Richtung wechseln oder Schläge abbekommen; dafür führen die Regelwerke Dübel mit Rückverankerung.
