Gipskartondübel, Zinkdruckguss, 14,5 × 33 mm

Der Gipskartondübel aus Zinkdruckguss verankert Befestigungen in der Platte der Trockenbauwand selbst, dort, wo dahinter nur Hohlraum liegt. Der Hersteller gibt ihn für Beleuchtungen, Bilder und leichte Regale in Gipskarton, Leichtbauplatten und Porenbeton an; verarbeitet wird er mit einer Holz- oder Spanplattenschraube. Für die Auswahl zählen der Schraubendurchmesser von 4,0 bis 5,0 mm und die Mindestbauteildicke von 9,5 mm.

Halt in der Platte statt im Hohlraum

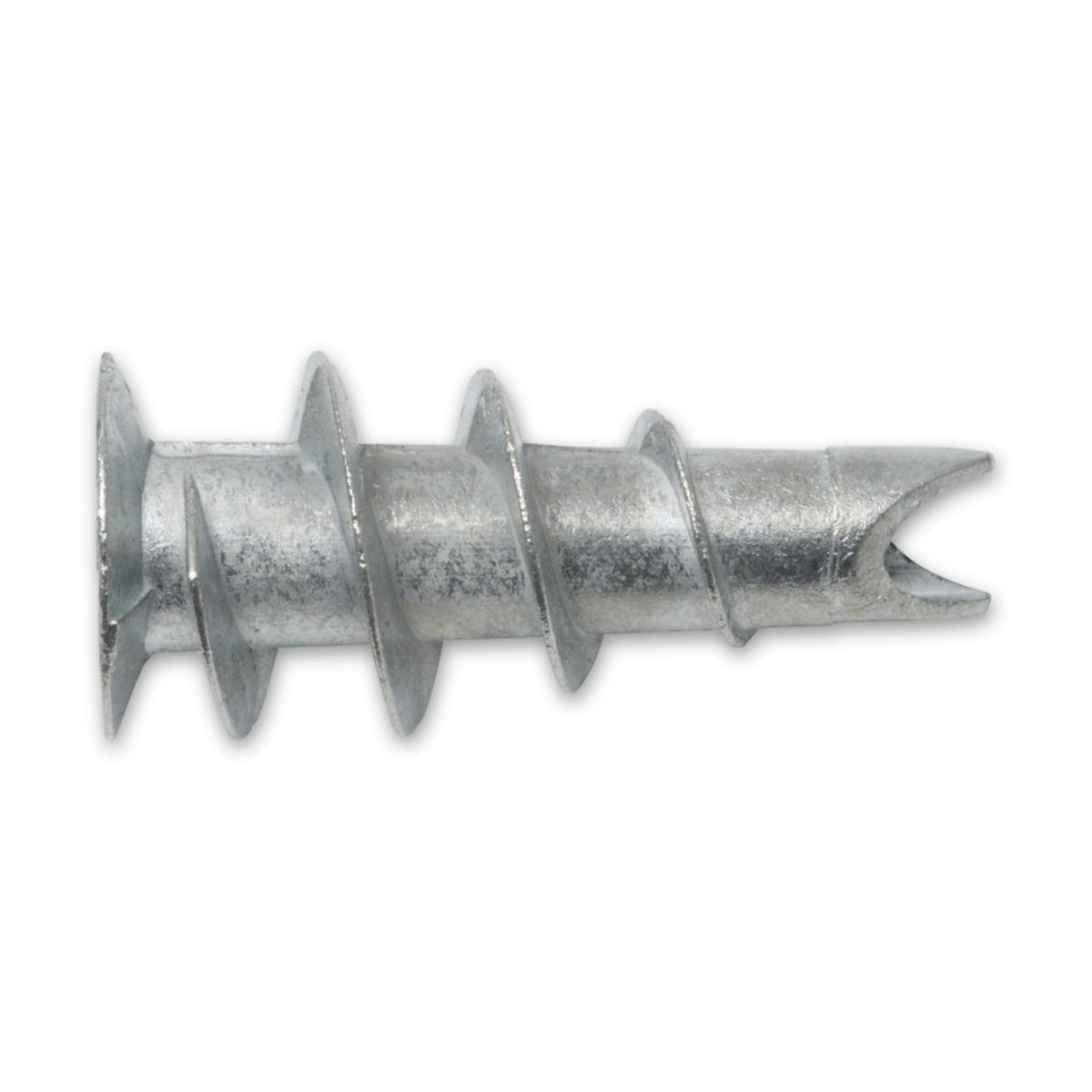

Zwischen den Ständern einer Trockenbauwand liegt Hohlraum, in dem eine Schraube nichts zum Greifen findet. Der Dübel hat einen Kopfflansch, wendelförmige Gänge am Schaft und eine Spitze. Er wird wie eine Schraube in die Platte gedreht, schließt bündig mit der Oberfläche ab und nimmt danach die Befestigungsschraube auf.

Eindrehen ohne Vorbohren, Schraube nach Rechenregel

Nach Angabe des Herstellers wird der Dübel ohne Vorbohren mit geringem Drehmoment und einem PZ-2-Bit (Kreuzschlitz Pozidriv, Größe 2) eingedreht. Vorher ist die Wandstelle auf Leitungen und Rohre zu prüfen.

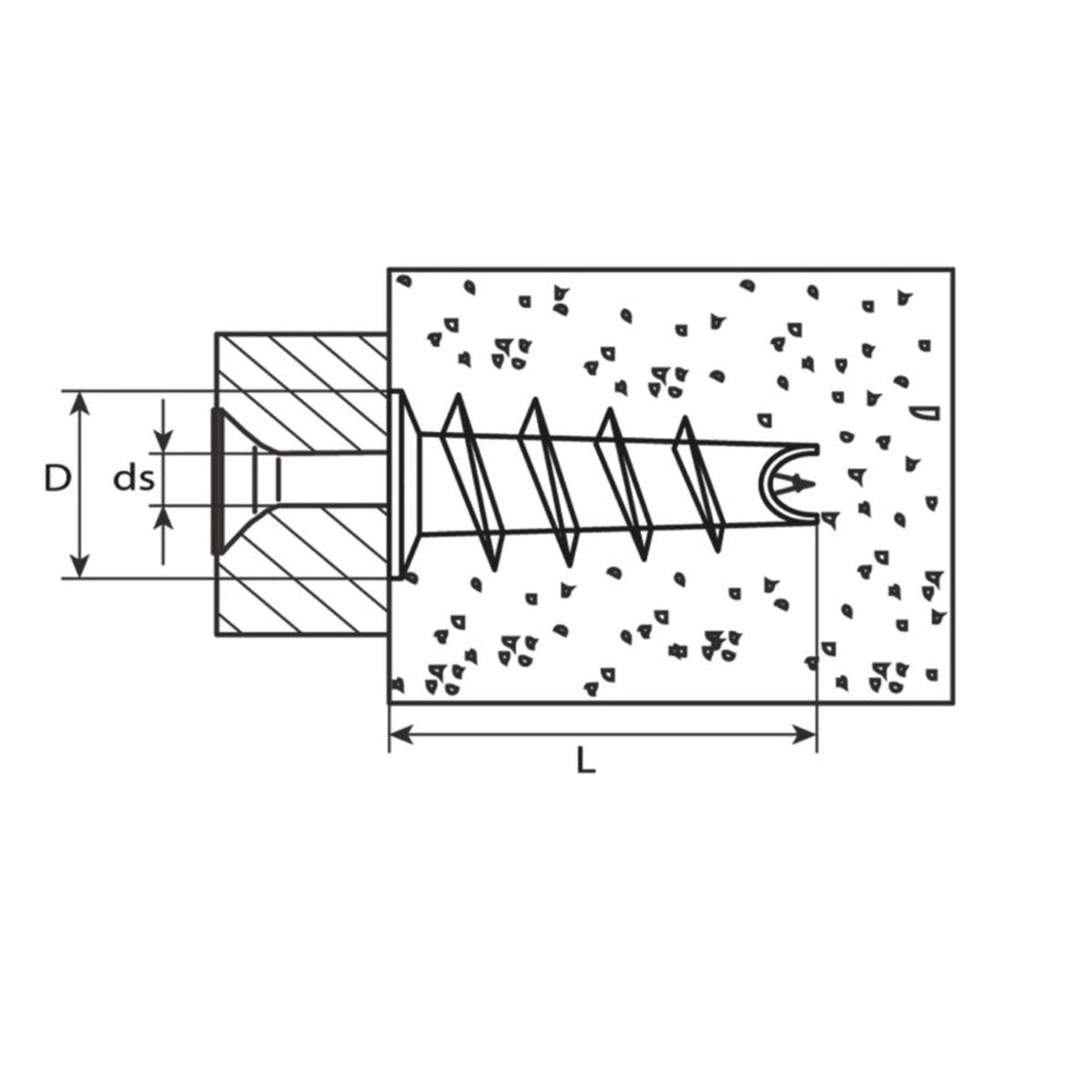

• Schraubendurchmesser 4,0 bis 5,0 mm: Eine Spanplattenschraube mit 4,5 mm Durchmesser liegt beispielsweise innerhalb dieses Bereichs.
• Schraubenlänge 30 mm plus Höhe des Anbauteils: Eine Leiste von 18 mm Höhe führt auf eine Schraube von 48 mm Länge.
• Mindestbauteildicke 9,5 mm: Untergrenze für die Dicke der Platte, in die der Dübel gedreht wird.

Wo er eingesetzt wird und wo nicht

Typisch ist die Verwendung bei Elektrikern für Leuchten und Installationsteile, im Innenausbau für Bilder, kleine Spiegel und leichte Regale sowie bei Hausmeistern und Heimwerkern. Putz, Isolierungen und nichttragendes Mauerwerk zählen nach Herstellerangabe nicht als Verankerungsgrund.

Für schwere Lasten, Handläufe, Geländer, Haltegriffe und Sanitärinstallationen ist der Dübel nicht zugesagt; dort verlangt der Trockenbau eingebaute Traversen.

Häufige Fragen

Gehört die Schraube zum Dübel?

Nein, die Packung enthält nur Dübel. Passend ist eine Holz- oder Spanplattenschraube mit 4,0 bis 5,0 mm Durchmesser und einer Länge von 30 mm plus Höhe des Anbauteils.

Was zählt im Trockenbau als leichte Last?

Gemeint sind Gegenstände wie Bilder, kleine Spiegel und leichte Wandregale ohne große Auskragung, die ohne Bodenkontakt an der Wand hängen. Für den Dübel selbst nennt der Hersteller keine Haltelast; ob die Wand die Last trägt, ist am Einbauort zu beurteilen.

Wie viele Dübel braucht ein leichtes Regal?

Mindestens zwei. Benachbarte Dübel brauchen in Gipsplatten mindestens 75 mm Achsabstand. Für Wandschränke und schwerere Möbel ist der Dübel nicht zugesagt.

Geht auch eine Deckenleuchte?

Nein, für Decken und Befestigungen über Kopf ist der Dübel nicht zugesagt, denn der Hersteller nennt keine Einbaulage. Für Unterdecken sind eigene Befestigungsmittel üblich, etwa Federklappdübel.
