Kfz-Hochstrom-Schraubsicherung, 32 V, Lochabstand 50,9 mm

Hauptleitungen im Bordnetz verschraubt absichern

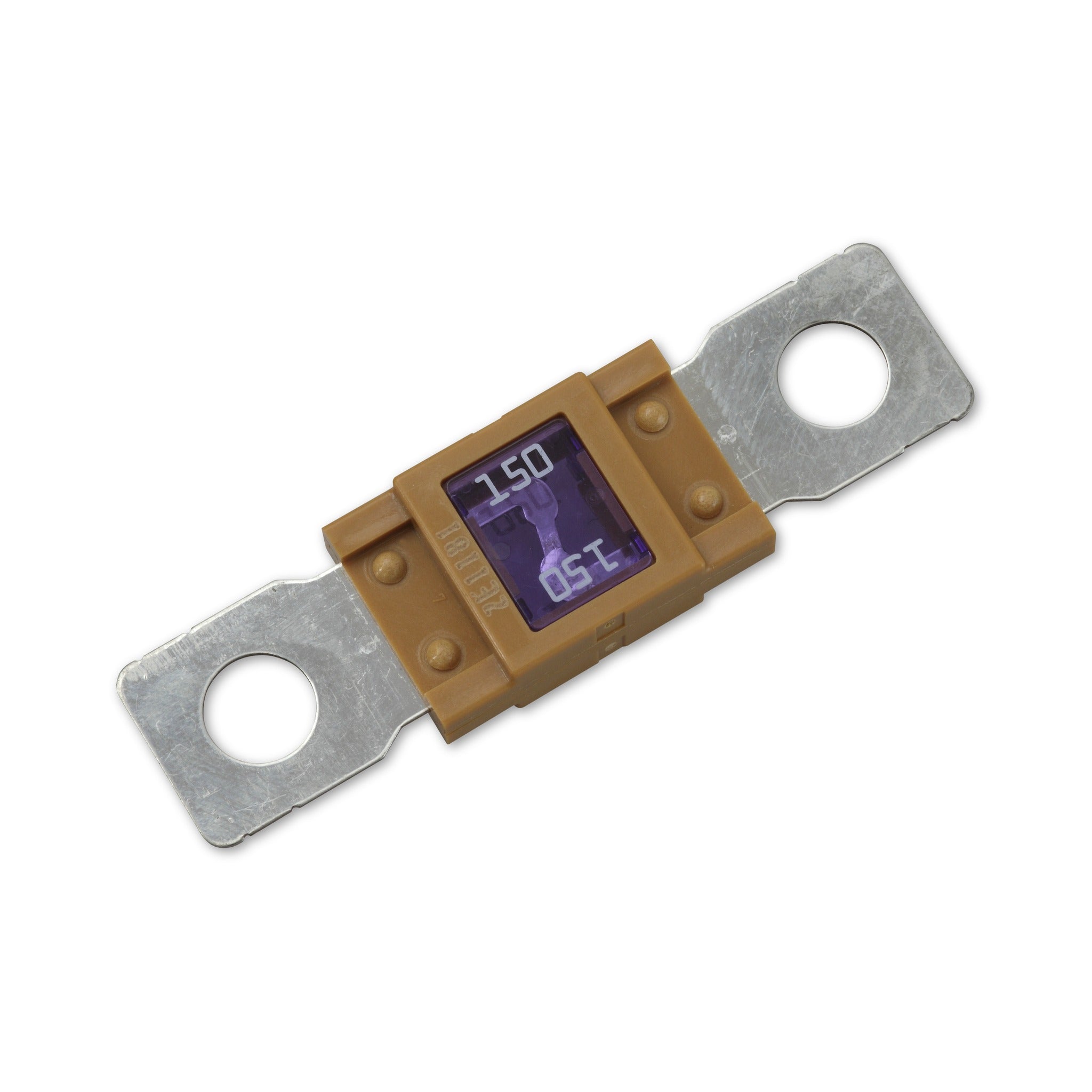

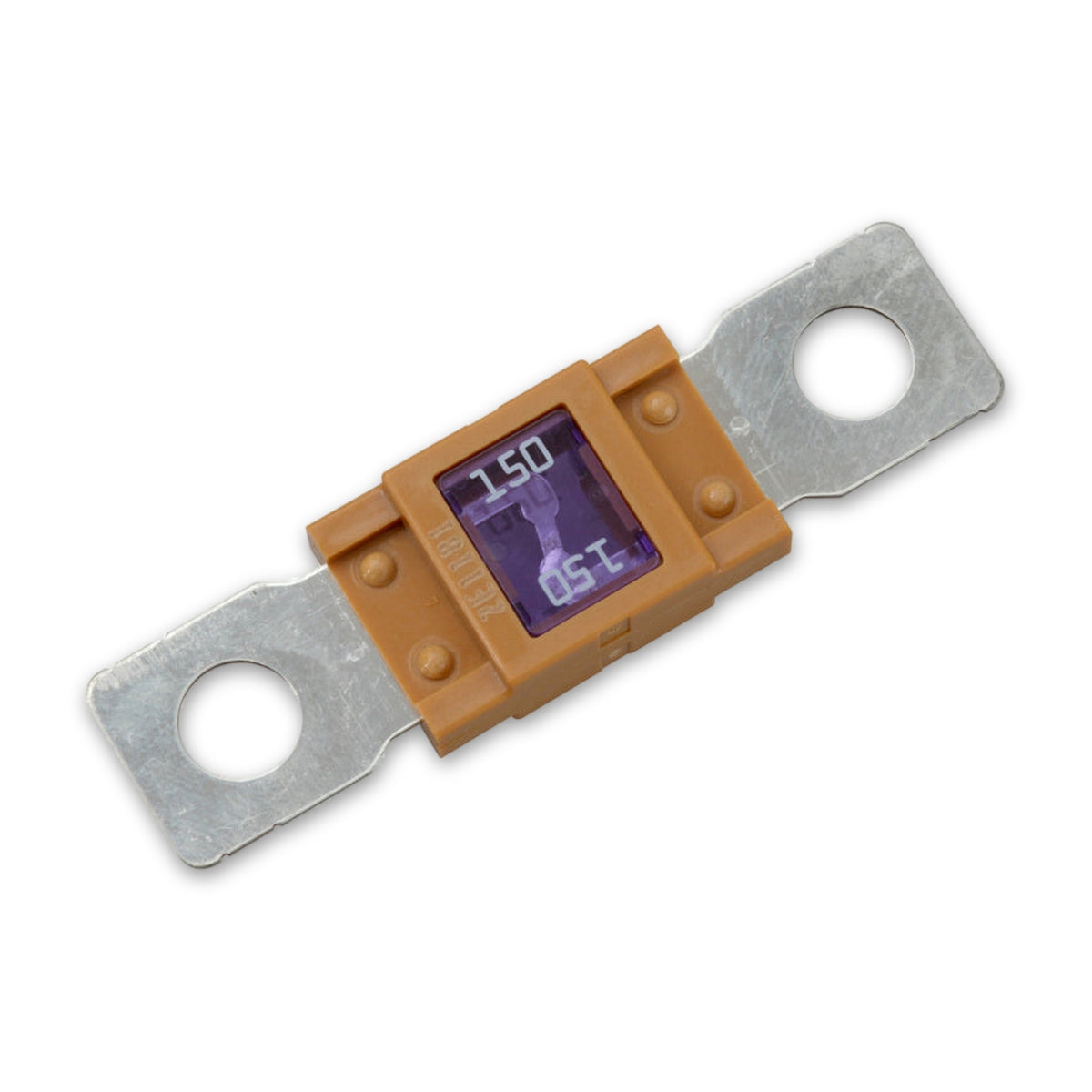

Diese Hochstrom-Schraubsicherung schützt Leitungen mit hohen Strömen in Gleichstrom-Bordnetzen von Fahrzeugen bis 32 V. Sie wird mit zwei M8-Schrauben angeschraubt statt gesteckt. Die Bauform trägt die Bezeichnung BF2, die Nennstromstärken reichen von 80 bis 300 A.

Fester Anschluss, Stromstärke auf einen Blick

• Verschraubte Laschen: Hochstromleitungen enden meist in Ringkabelschuhen. Die beiden Laschen mit Befestigungsloch nehmen diese Anschlüsse unter einer M8-Verschraubung auf.
• Farbe zeigt die Nennstromstärke: Von Rot bei 80 A bis Grau bei 300 A hat jede Ausführung ihre Farbe. Eine eingebaute Sicherung lässt sich so zuordnen, ohne sie auszubauen.

Wo sie eingebaut wird

Üblicher Platz ist die Hauptleitung nahe der Batterie, etwa vor einem Stromverteiler, einer Zusatzbatterie oder einem Wechselrichter. Kfz-Werkstätten setzen solche Sicherungen bei der Nachrüstung starker Verbraucher ein, Fahrzeugbauer im Nutzfahrzeug, Ausbauer in Wohnmobil und Caravan.

Gearbeitet wird am spannungsfreien Stromkreis, also bei abgeklemmter Batterie. Beide Laschen werden mit M8-Schrauben befestigt; das Anzugsdrehmoment ist mit höchstens 12 Nm angegeben, ein Drehmomentschlüssel hilft, diesen Wert einzuhalten. Eine ausgelöste Sicherung wird erst nach Behebung der Ursache und nur gegen eine mit derselben Nennstromstärke getauscht.

Häufige Fragen

Welche Stromstärke brauche ich?

Beim Ersatz dieselbe wie bisher, erkennbar am aufgedruckten Wert der alten Sicherung; bei Sicherungen dieser Reihe zusätzlich an der Farbe. Bei einer neuen Installation richtet sie sich nach dem Leitungsquerschnitt und den angeschlossenen Verbrauchern, denn die Sicherung schützt die Leitung. Im Zweifel legt eine Fachwerkstatt den Wert fest.

Passt die Sicherung auf meinen Halter oder Verteiler?

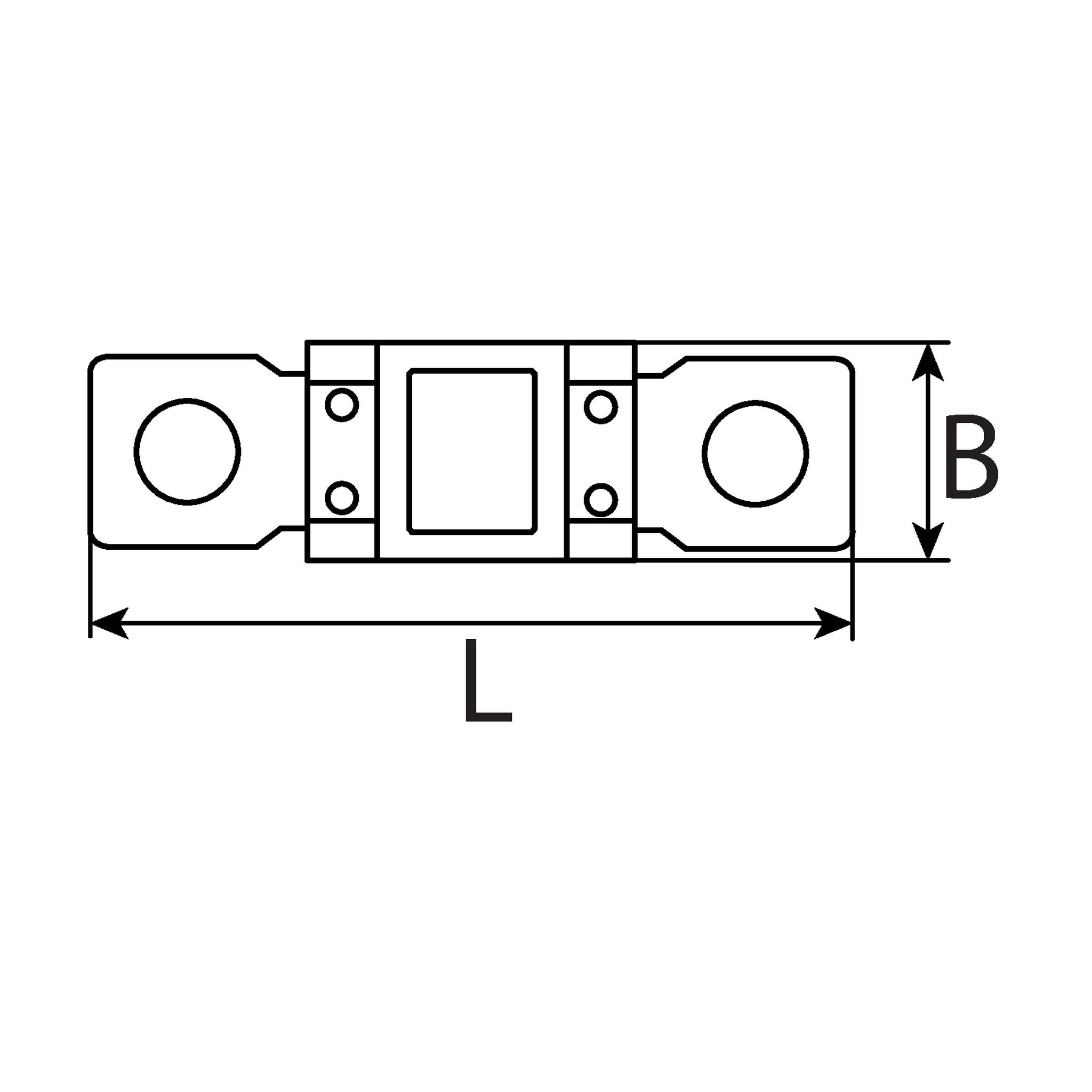

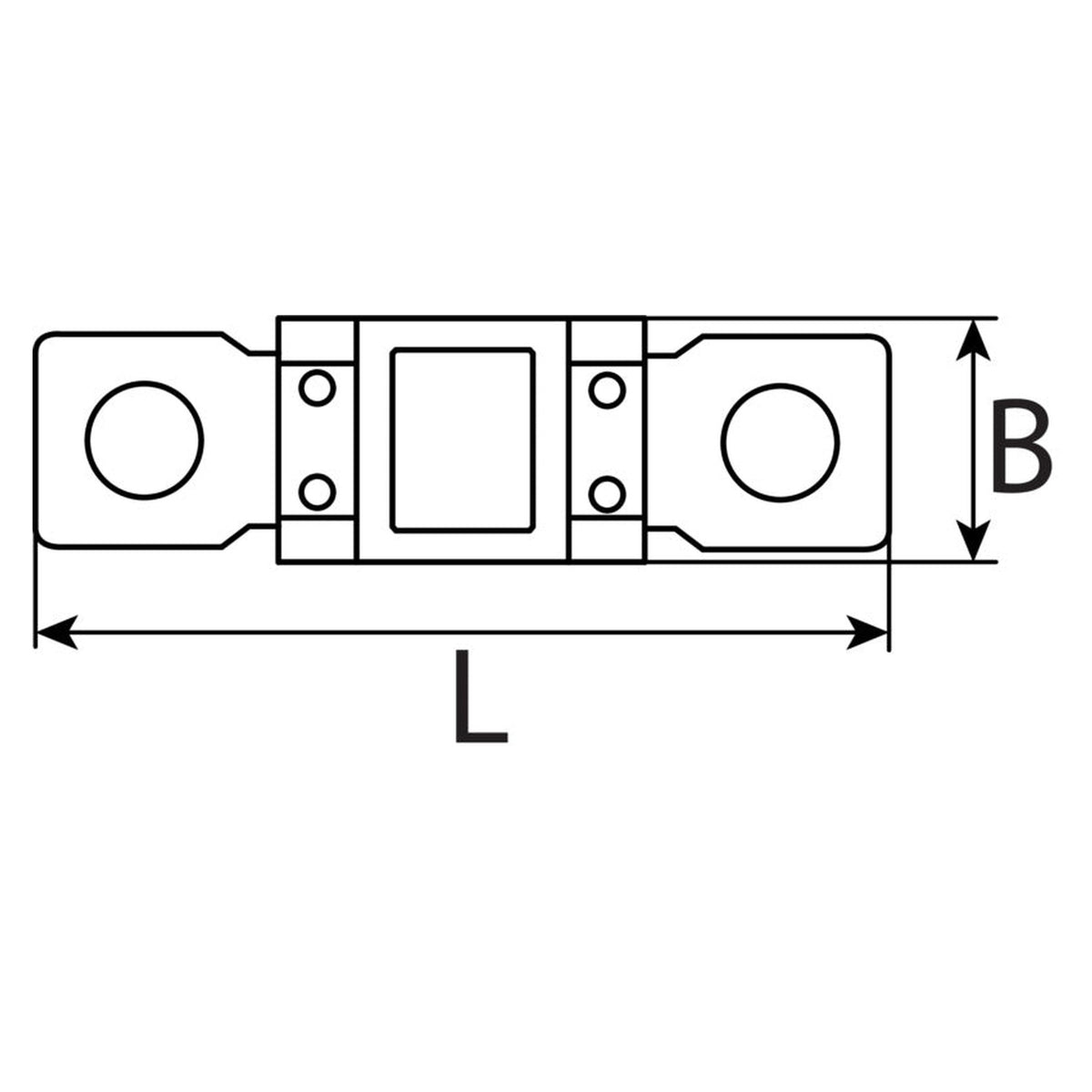

Das hängt von den Bolzen und dem Platz ab: vorgesehen sind zwei M8-Schrauben, die Maße prüfen Sie am Einbauplatz. Vergleichen Sie die Breite von 18,3 mm, das Befestigungsloch von mindestens 8 mm und den Abstand vom Bolzenende bis zur Lochmitte von 50,9 mm mit Ihrem Einbauplatz. Ein Halter gehört nicht zum Lieferumfang.

Kann ich sie im 24-Volt-Bordnetz verwenden?

Ja, der Hersteller gibt sie für Hochstromkreise bis 32 V an, das schließt 12- und 24-Volt-Bordnetze ein. Die passende Nennstromstärke wählen Sie trotzdem nach Ihrer Leitung.

Eignet sie sich für 48-Volt- oder Hochvoltsysteme?

Nein, mit 32 V Nennspannung ist sie dafür nicht vorgesehen. Für 48-Volt-, Hochvolt- oder Netzstromkreise brauchen Sie Sicherungen mit entsprechend höherer Nennspannung.
