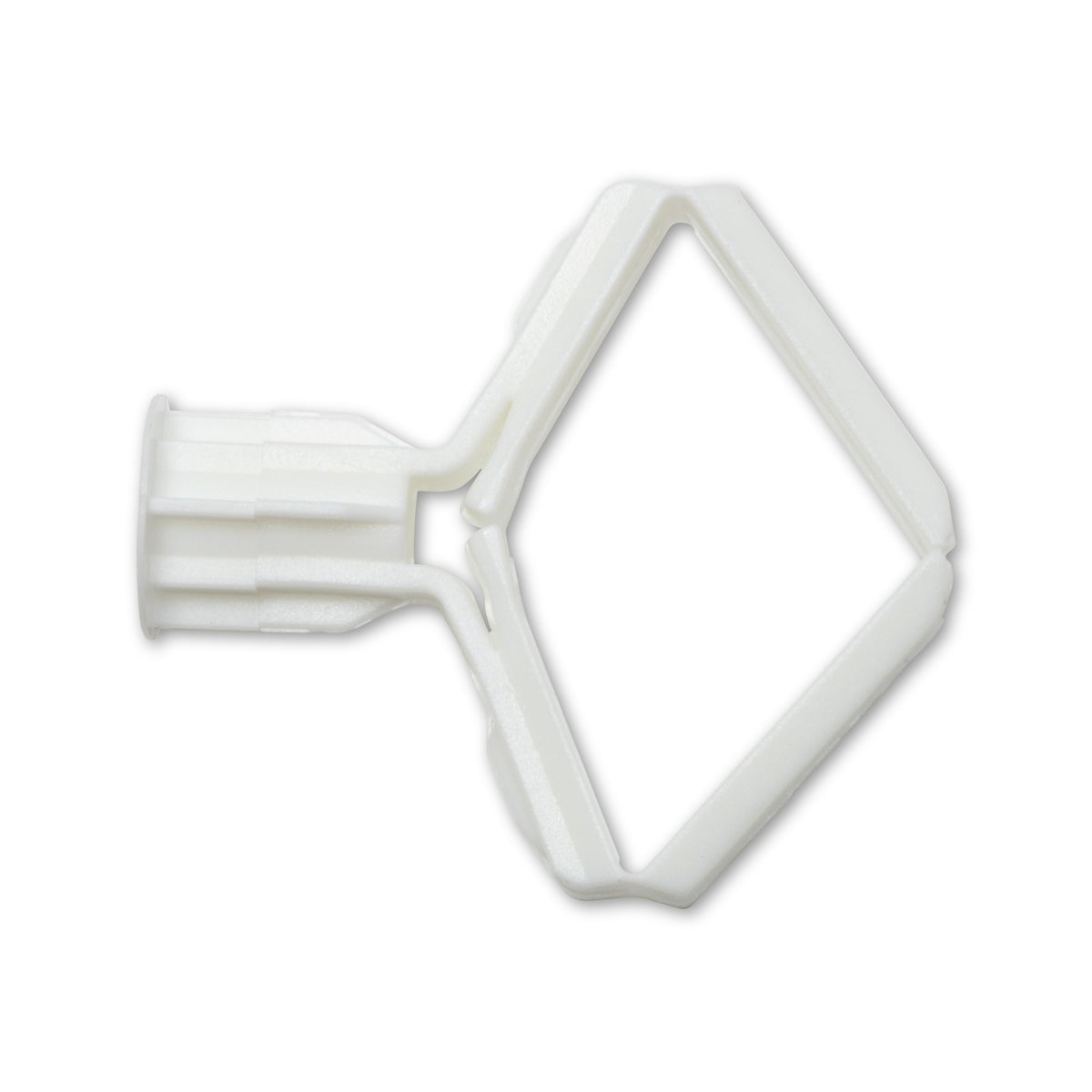

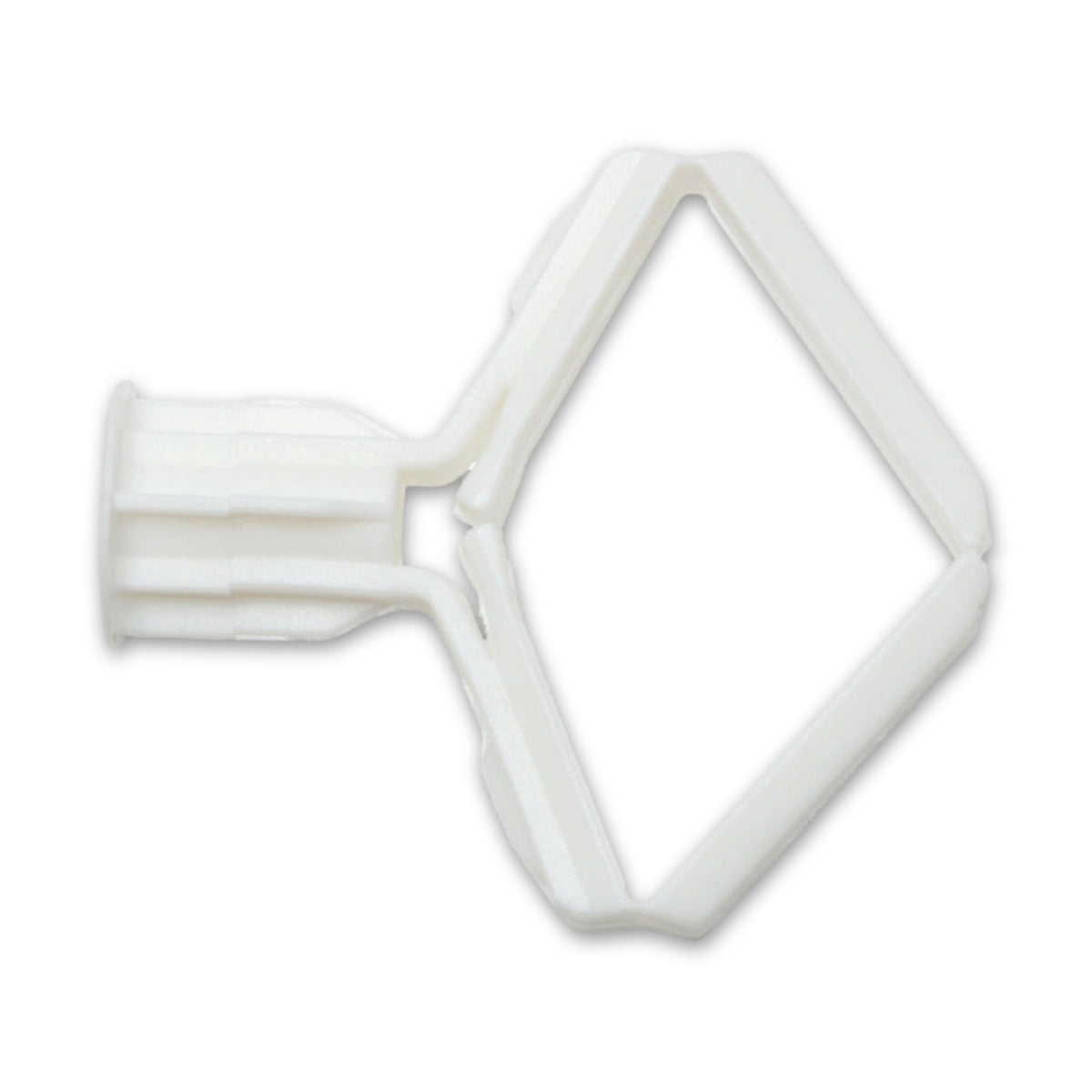

Hohlraumspreizdübel mit Verdrehsicherung, Polyamid, 8 mm

Die Hülse spreizt, der Dübel dreht nicht mit

Ein Kunststoffdübel besteht aus einer Hülse und einem Spreizelement. Gesetzt wird er in ein vorgebohrtes Loch, verankert wird er, indem sich die Hülse darin aufspreizt. Beim Eindrehen der Schraube will sich die Hülse mitdrehen, und genau dagegen arbeitet die Verdrehsicherung. Als Untergründe sind Beton, Vollziegel, Lochziegel, Kalksandlochstein und Gipskarton angeführt, gedacht für leichte Bauteile.

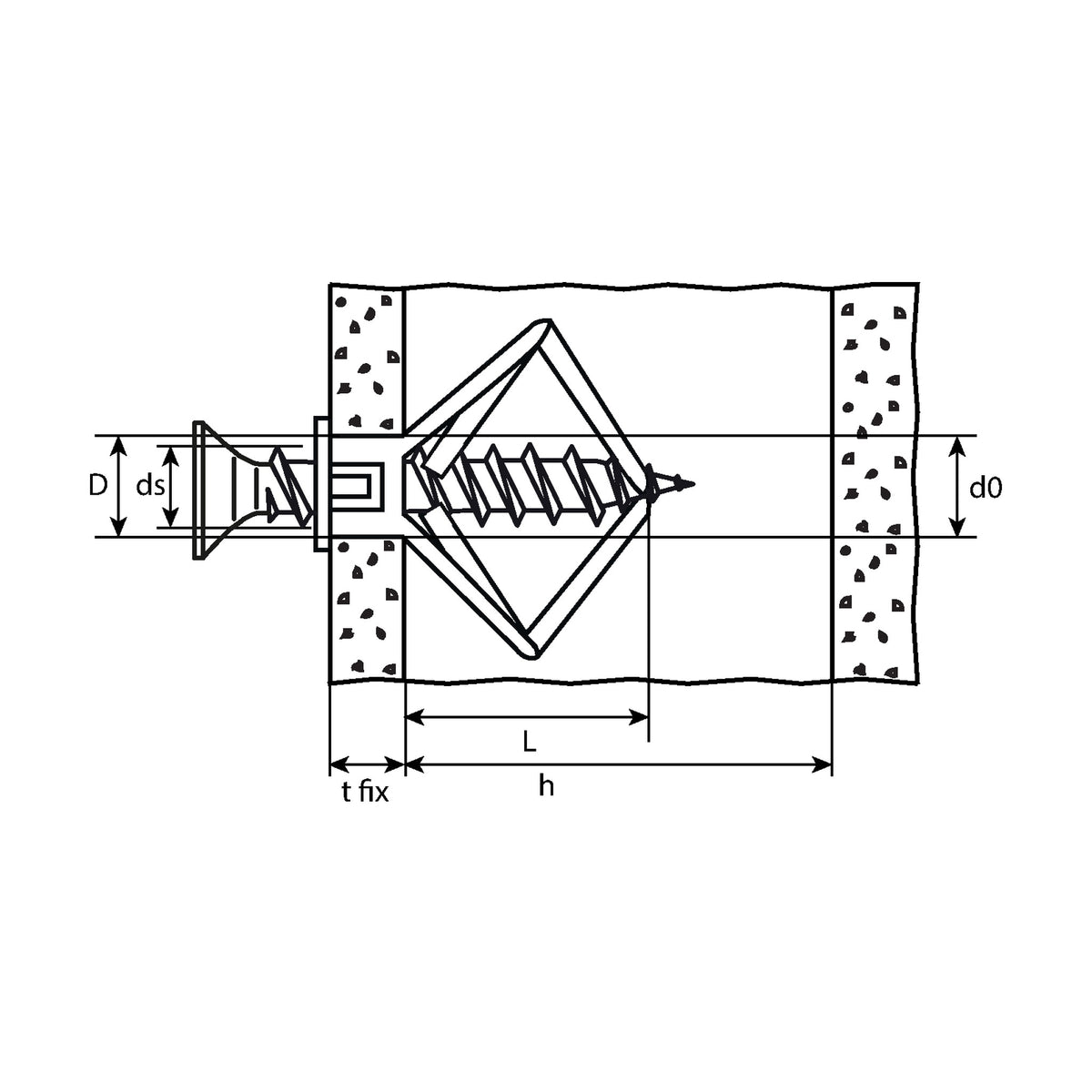

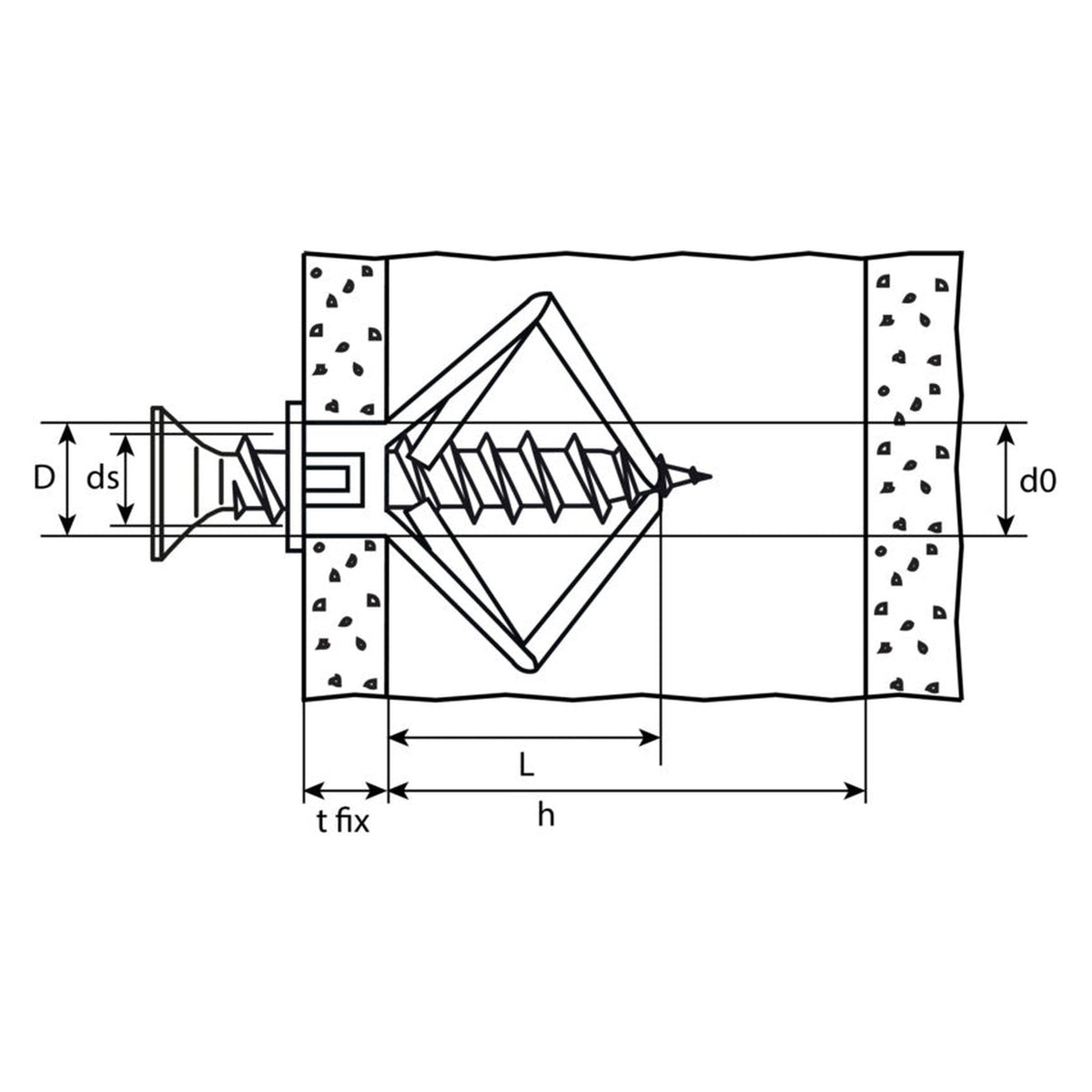

Die Maßkette vom Bohrer bis zur Schraubenspitze

Vier Zahlen hängen hier zusammen, und drei davon stehen als Rechnung da. Das Bohrloch bewegt sich zwischen 8 und 10 mm, die Schraube zwischen 4,0 und 5,0 mm Durchmesser. Tief genug ist das Loch, wenn es die Länge des Dübels plus 5 mm misst; lang genug ist die Schraube ab 40 mm zuzüglich der Dicke dessen, was angeschraubt wird. Wer das Bauteil erst beim Kauf der Schraube dazurechnet, spart sich den zweiten Gang.

Häufige Fragen

Darf daran eine Befestigung hängen, die nachgewiesen werden muss?

Kunststoffdübel sind auf nichttragende Konstruktionen bezogen. Für sicherheitsrelevante Befestigungen sind Dübel mit einer Europäischen Technischen Bewertung vorgesehen, deren Kennwerte zusammen mit Annahmen zu Bemessung und Einbau gelten. Dazu kommt: Die Tragfähigkeit eines Kunststoffdübels hängt maßgeblich am Mauerstein, in dem er sitzt, und Leistungsangaben für alle Mauersteine lassen sich gar nicht bereitstellen.

Woran zeigt sich, dass der Dübel richtig sitzt?

Nach dem vollen Eindrehen der Schraube darf sich die Hülse nicht mitdrehen, und die Schraube darf sich nicht leicht weiterdrehen lassen. Beides deutet sonst darauf hin, dass die Spreizung nicht greift. Gebohrt wird senkrecht zur Oberfläche, mit höchstens fünf Grad Abweichung, und das Bohrmehl gehört vor dem Setzen aus dem Loch. Mit Gewalt eingetrieben wird ein Kunststoffdübel nicht: Knickt die Hülse oder reißt sie, ist der Dübel hin.
