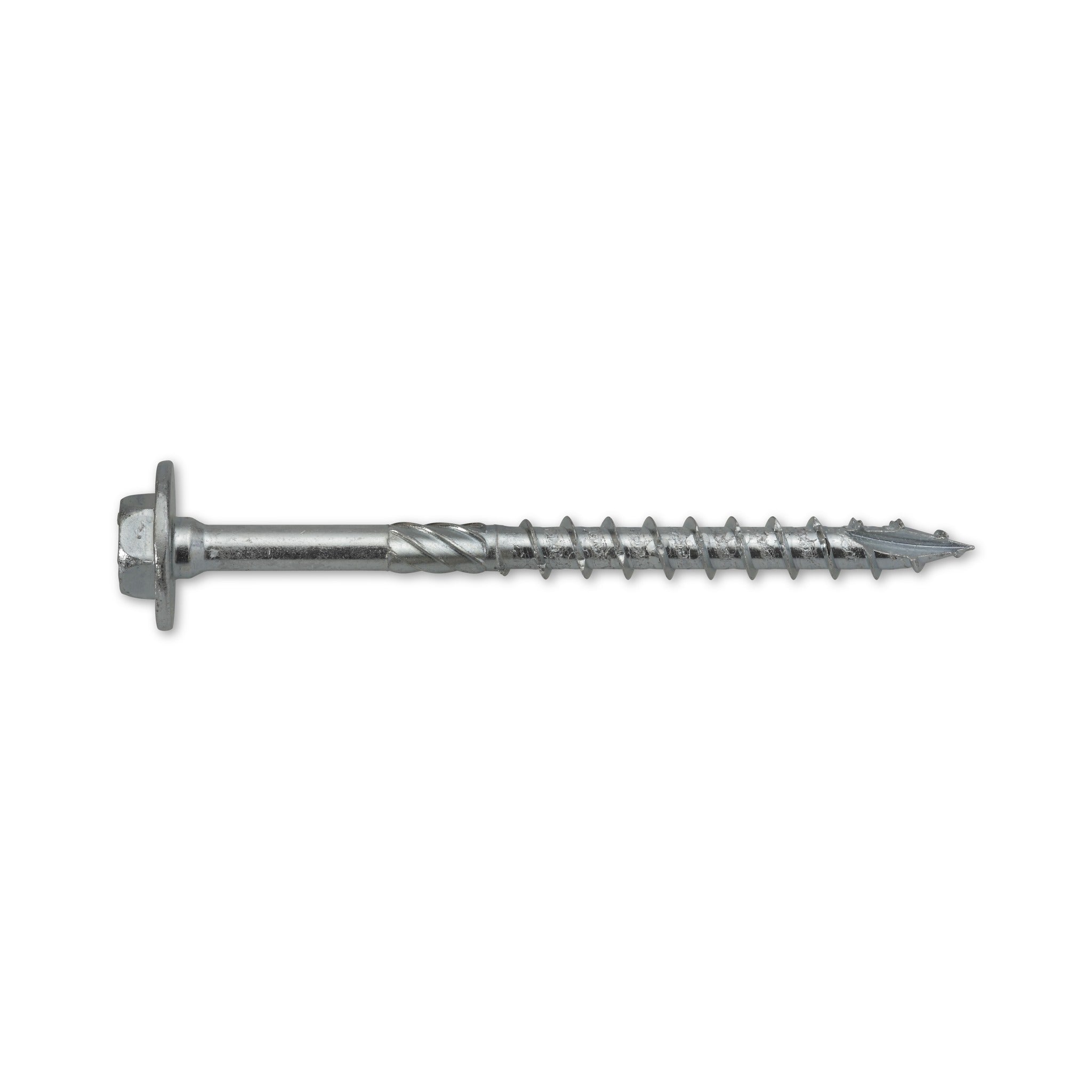

Holzbauschraube Sechskantkopf mit angepresster Scheibe, verzinkt

Zwei Werkzeuge greifen an demselben Kopf

Auf dem Gerüst liegt mal der Akkuschrauber bereit, mal die Ratsche. Dieser Kopf nimmt beides auf: außen einen Sechskant mit 10, 12 oder 15 mm Schlüsselweite, innen einen Innensechsrund TX30 oder TX40. Was davon zum Einsatz kommt, entscheidet der Platz über der Befestigungsstelle.

Angesetzt im konstruktiven Holzbau

Genannt sind Holz-Holz-Verbindungen im konstruktiven Holzbau: Dachstuhl, Holzrahmen, Element- und Fertigbau, Treppen sowie Aufdachsparrendämmungen. Eingesenkt wird der Kopf dabei nicht. Für Holzbauteile gilt zwar ein bündiger Kopfsitz, ein Sechskantkopf bleibt davon jedoch ausgenommen: Auf der Oberfläche liegt die angepresste Scheibe.

Was mit der Stärke wächst

• Schlüsselweite: 10 mm bei 6 mm Nenndurchmesser, 12 mm bei 8 mm und 15 mm bei 10 mm. Drei Nüsse decken damit die ganze Reihe ab.
• Innensechsrund: TX30 an der dünnsten Stärke, TX40 an den beiden stärkeren. Weitere Antriebsgrößen kommen nicht hinzu.
• Angepresste Scheibe: Für den Kopfdurchmesser sind 15,2 bis 24,2 mm angegeben, für den Schaft darunter 4,15 bis 6,90 mm. Dazwischen liegt die Ringfläche, mit der die Schraube auf dem Holz steht.
• Grobganggewinde: Das Gewinde sitzt auf dem vorderen Abschnitt und ist als Grobgang ausgeführt; am Schaft davor sitzt ein Reibteil.

Häufige Fragen

Wozu zwei Antriebe an einer Schraube?

Über den Sechskant lässt sich mit Nuss und Ratsche arbeiten, auch dort, wo ein Bithalter nicht senkrecht über den Kopf kommt. Der Innensechsrund im selben Kopf bleibt für den Akkuschrauber. Angegeben sind beide Wege; an der Schraube ändert die Wahl nichts.

Ersetzt die angepresste Scheibe eine Unterlegscheibe?

Angepresst heißt hier: Die Scheibe gehört fest zum Kopf und bildet die Auflage dieser Bauform. Für Senkkopfschrauben im Holzbau sind dagegen eigens zugeordnete Scheiben vorgesehen; dort gehören Werkstoff der Scheibe und Werkstoff der Schraube zusammen. Was eine fertige Verbindung aufnimmt, folgt aus der Auflagefläche nicht.
