Holzbauschraube TX Tellerkopf mit Reibteil, Teilgewinde, verzinkt

Ein Teller von 27 mm, der 4 mm aufträgt

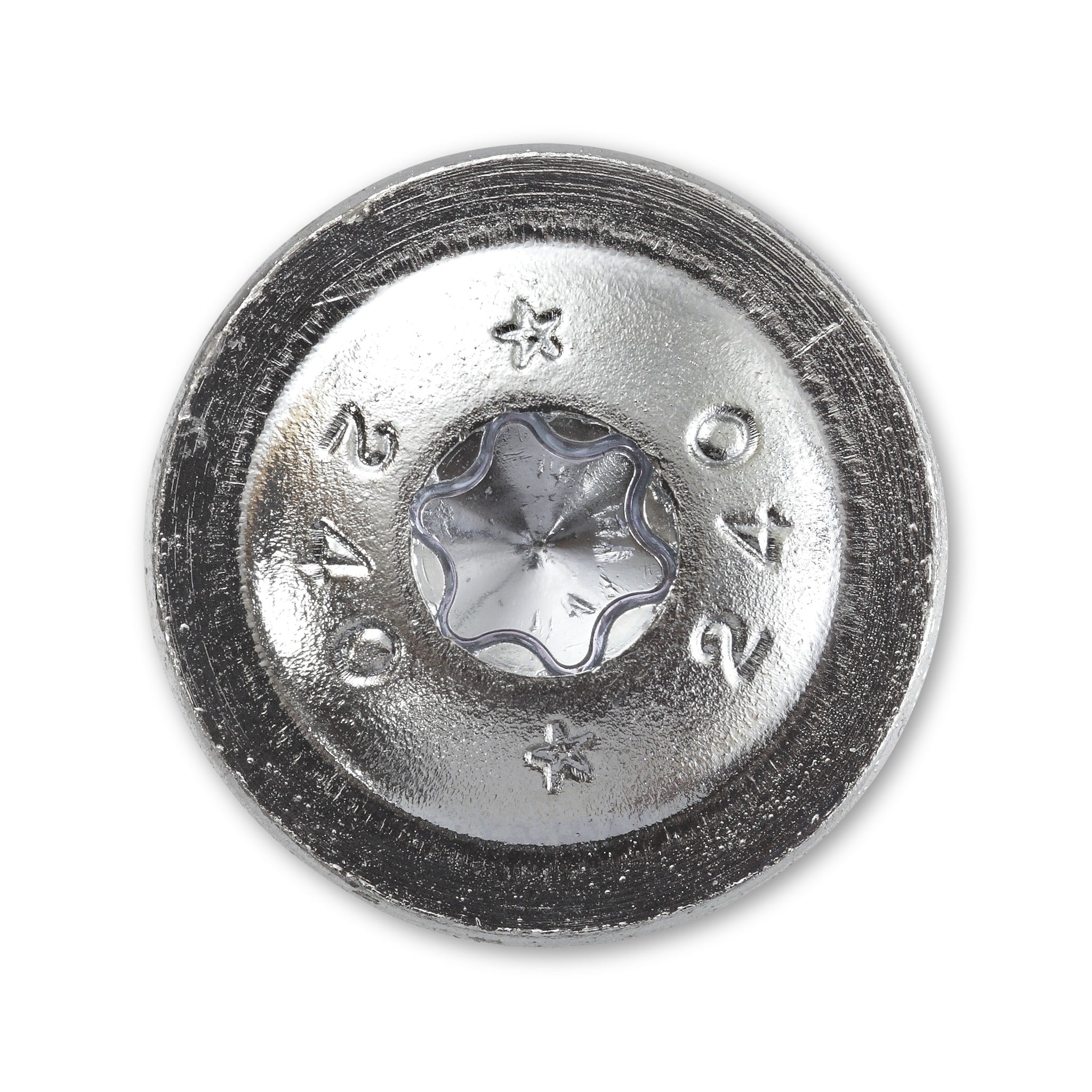

Der Kopf dieser Reihe ist breit und flach zugleich: 15 mm Durchmesser bei 3,1 mm Höhe an der 6-mm-Ausführung, 27 mm bei 4 mm an der 10-mm-Ausführung. Nach oben trägt er damit wenig auf, nach unten öffnet er eine große Ringfläche auf dem Holz. Genannt ist die Reihe für Holz-Holz-Verbindungen im konstruktiven Holzbau.

Was hinter dem Gewinde am Schaft sitzt

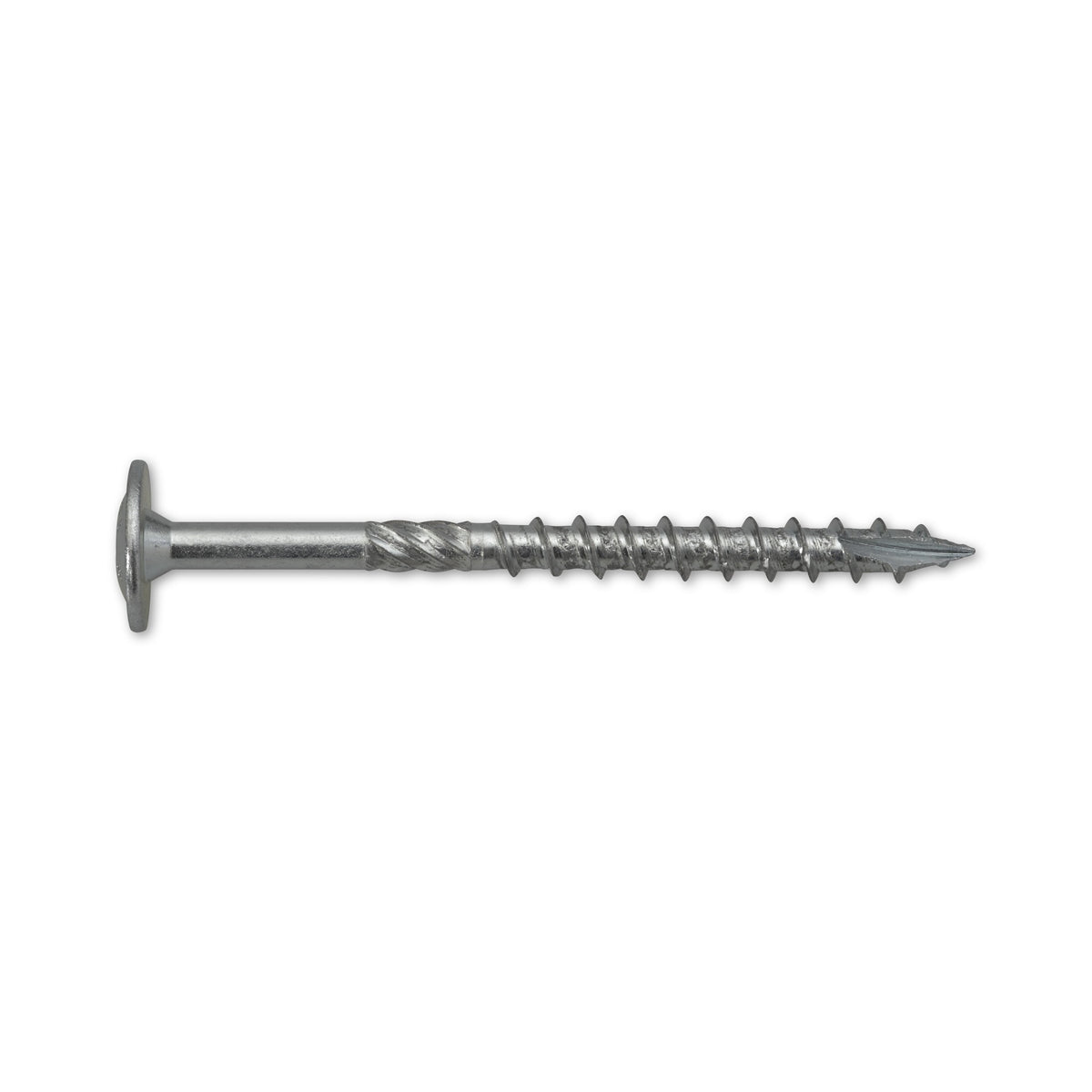

• Reibteil: Auf den Gewindeteil folgt am Schaft ein Reibteil. Angegeben ist es für einen geringeren Widerstand beim Eindrehen langer Schrauben; bei den Ausführungen mit 6 mm ist seine Länge mit 12 mm beziffert.

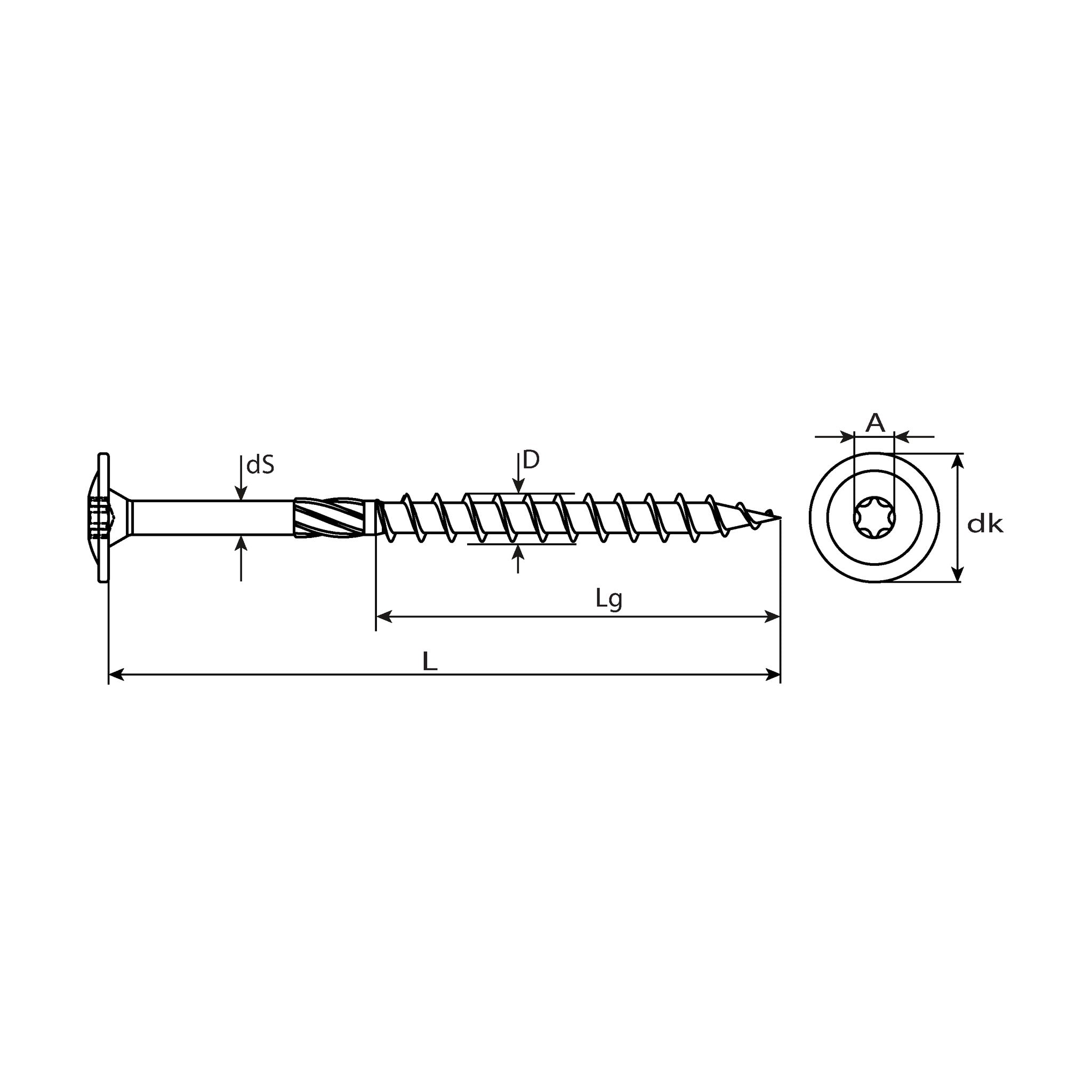

• Schaft stärker als der Gewindekern: 4,4 gegenüber 4 mm, 6 gegenüber 5,5 mm, 7,1 gegenüber 6,6 mm. Die Bahn, die der Kern hinterlässt, fällt für den Schaft dahinter also knapp aus.
• Gewindelänge 24 bis 90 mm: Zwischen der kürzesten und der längsten Ausführung liegt fast das Vierfache. Wie viel davon in das untere Bauteil gehört, ergibt sich aus dem Aufbau und wird am Objekt beurteilt.

Häufige Fragen

Wofür stehen die 9, 22 und 40 Nm?

Als Bruchdrehmoment sind sie je Stärke angegeben: 9 Nm bei 6 mm, 22 Nm bei 8 mm und 40 Nm bei 10 mm. Mit der Länge ändert sich der Wert nicht. Über das, was eine fertige Verbindung im Bauteil aufnimmt, sagt er nichts; Auszieh- und Kopfdurchziehwerte gehören zur Bemessung.

Warum sind gleich fünf Bewertungen hinterlegt?

Zum Erzeugnis sind fünf Europäisch Technische Bewertungen geführt. Welche davon für eine gelieferte Ausführung gilt, ist der Kennzeichnung auf der Verpackung und den beigelegten Unterlagen zu entnehmen. Eine Eignung für ein bestimmtes Bauvorhaben folgt aus einer solchen Kennung nicht; darüber entscheidet die Planung des Vorhabens.
