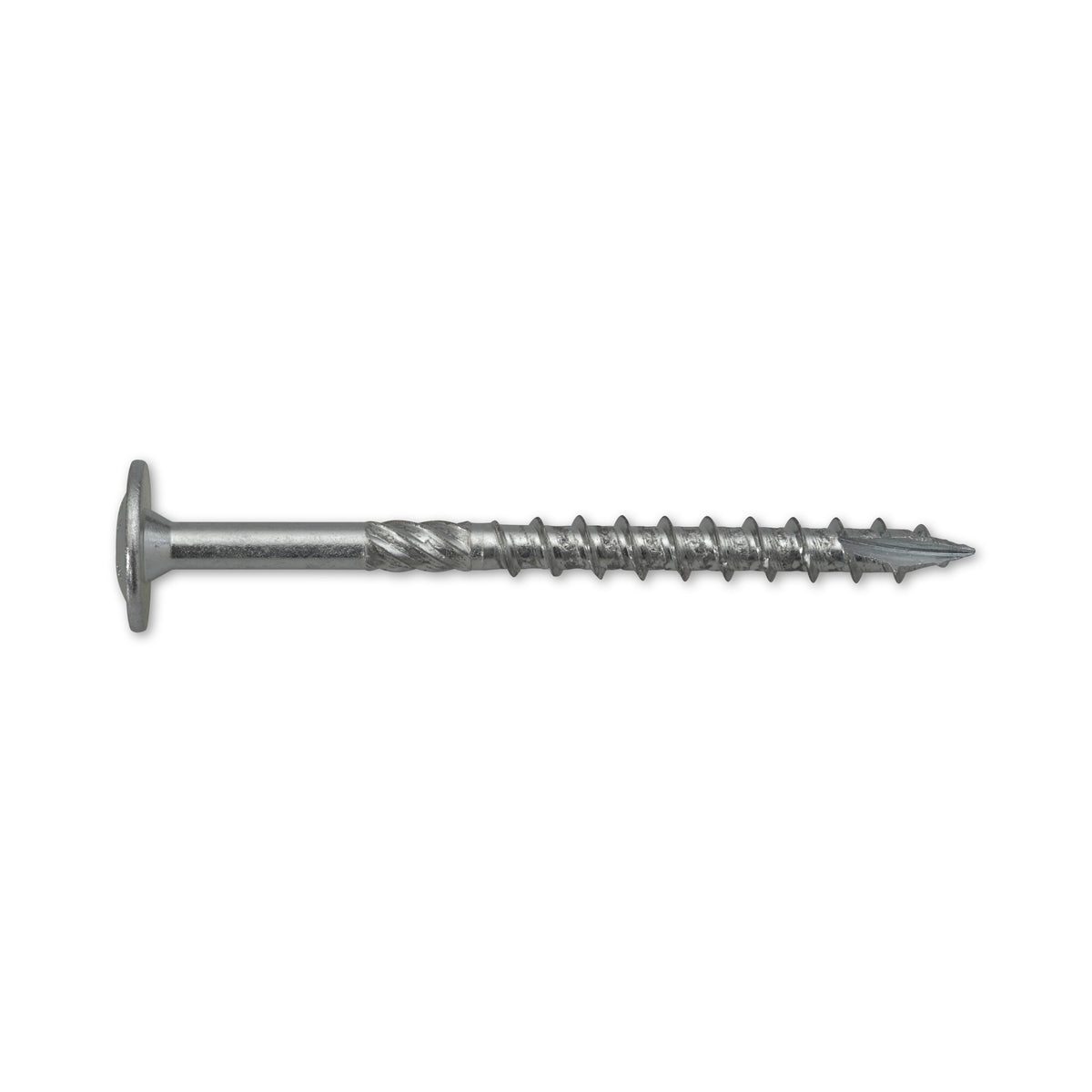

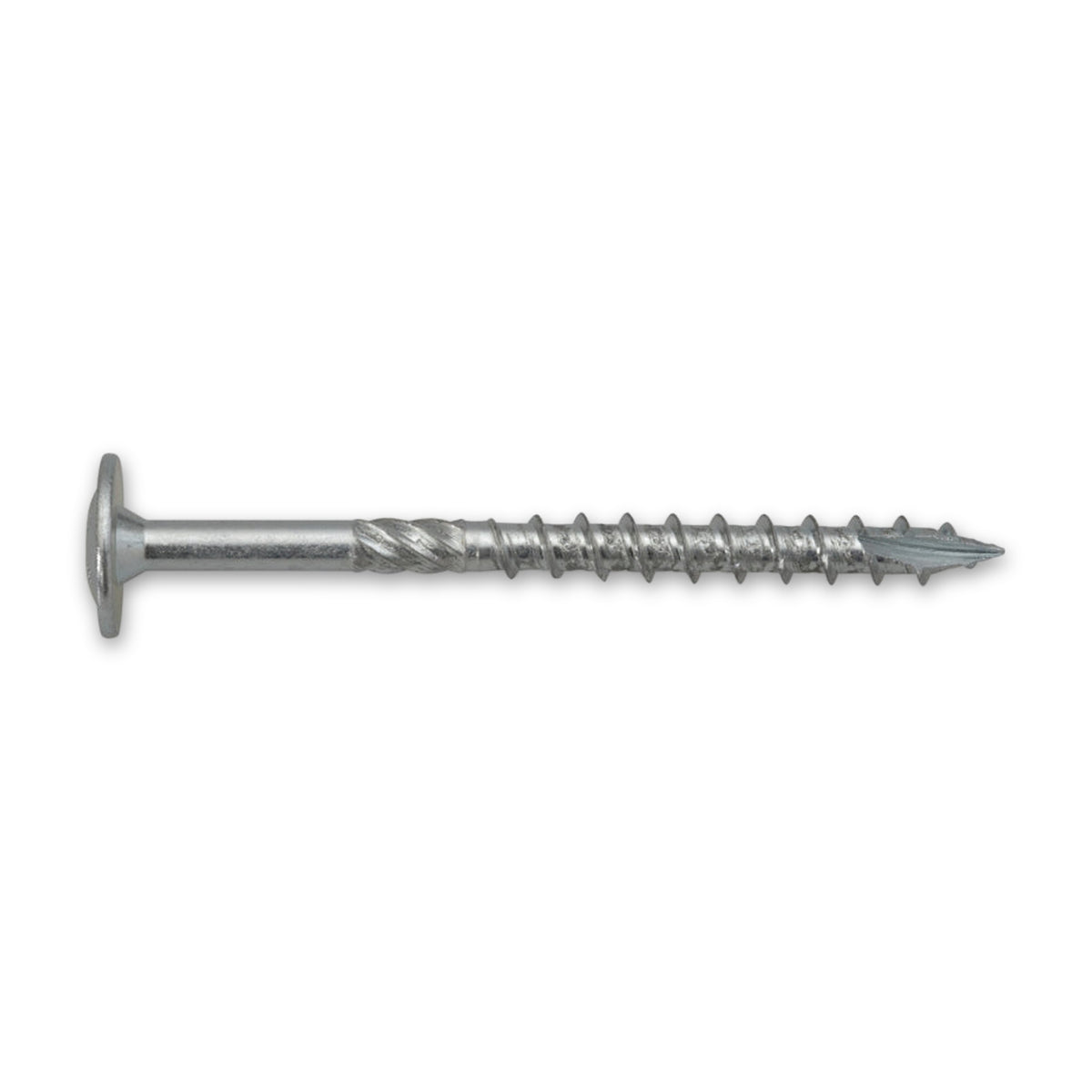

Holzbauschraube TX Tellerkopf, Teilgewinde Grobgang, Stahl verzinkt

Holz auf Holz, vom Dachstuhl bis zur Treppe

Im konstruktiven Holzbau werden Hölzer unmittelbar miteinander verschraubt. Für solche Holz-Holz-Verbindungen ist diese Reihe genannt: im Dachstuhl- und Holzrahmenbau, im Element- und Fertigbau, bei Aufdachsparrendämmungen und im Treppenbau.

Drei Durchmesser, zwei Antriebsgrößen

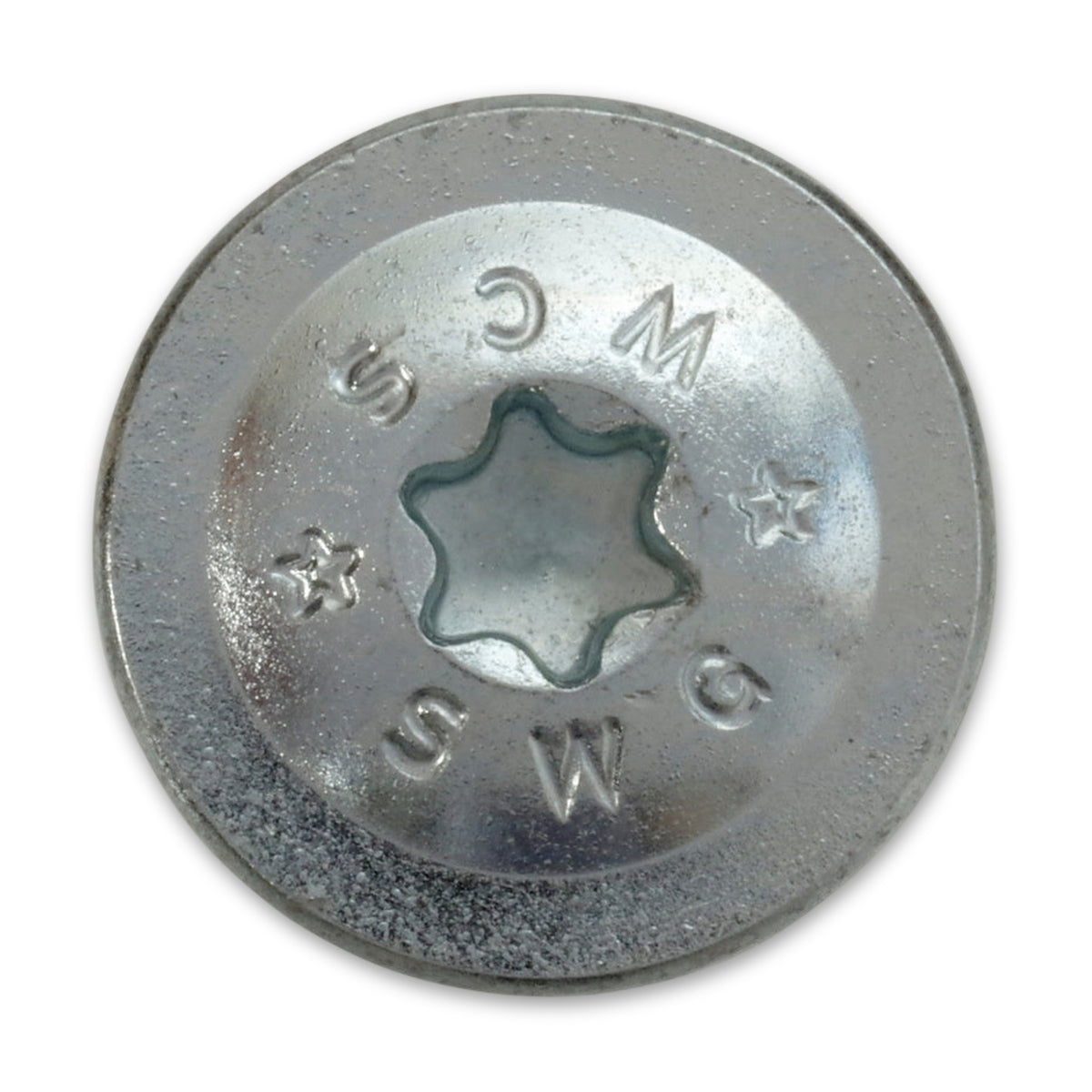

Geführt werden 6, 8 und 10 mm, dazu 21 Längen von 40 bis 400 mm. Der Antrieb hält mit dieser Spanne nicht Schritt: Die Ausführungen mit 6 mm tragen einen Innensechsrund TX30, alle stärkeren einen TX40. Weitere Größen kommen über die gesamte Reihe nicht hinzu.

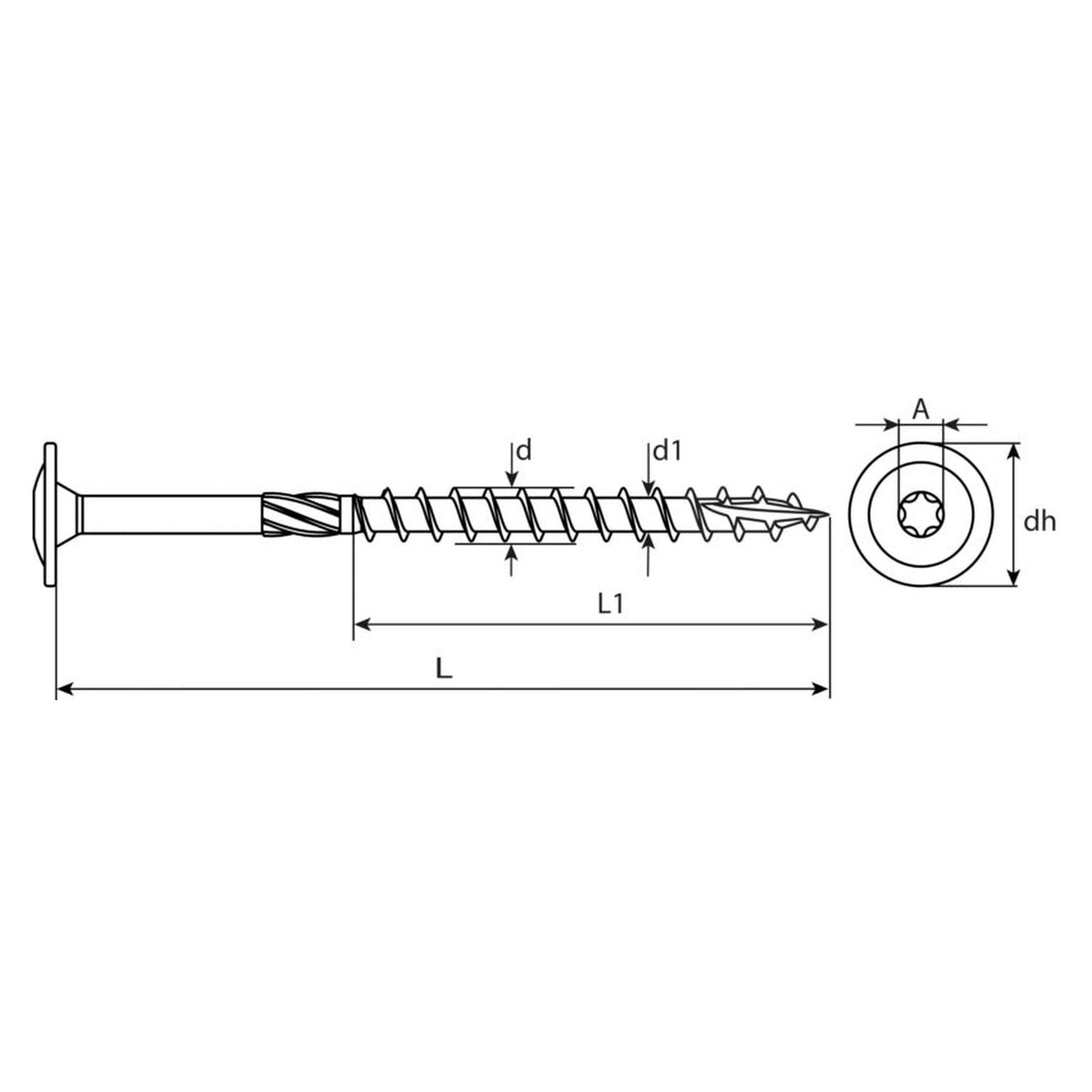

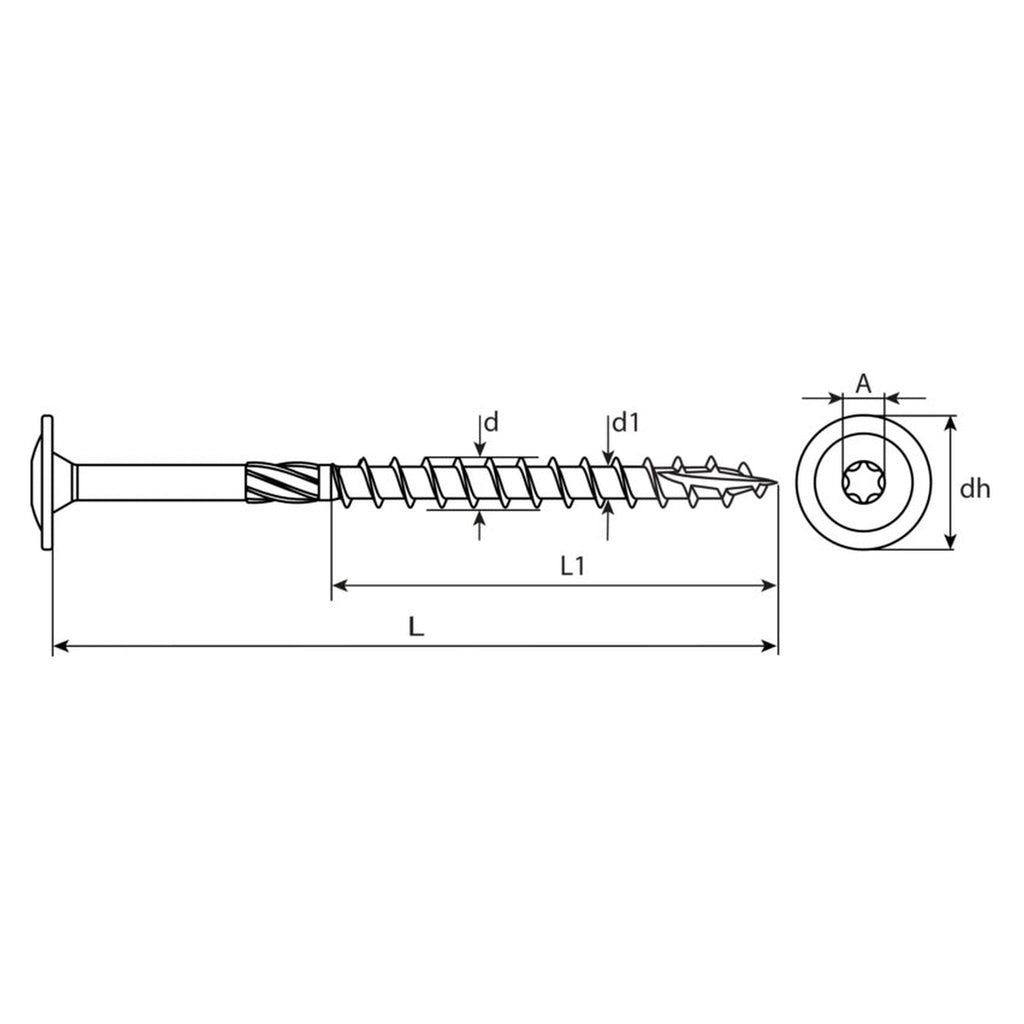

Was mit dem Durchmesser mitwächst

• Gewindelänge 22,5 bis 98 mm: So weit reicht der Gewindeteil am vorderen Ende; der Rest des Schafts bleibt glatt.
• Kopfdurchmesser 14,5 bis 24,5 mm: Der Tellerkopf misst bei jeder Stärke mehr als das Dreifache des Schafts unter ihm.
• Kerndurchmesser 3,65 bis 6,20 mm: Zwischen Kern und Nenndurchmesser liegt der Gewindegang; bei 10 mm Nenndurchmesser bleibt ein Kern von 6,20 mm stehen.

Häufige Fragen

Gehört die Reihe in tragende Konstruktionen?

Genannt ist der konstruktive Holzbau, und die Ausführung führt eine Zulassungsnummer. Was eine einzelne Verbindung dort aufnimmt, folgt daraus nicht: Tragfähigkeit und Standsicherheit ergeben sich aus der Bemessung des Bauvorhabens und werden am Objekt geprüft. Die Konstruktionsverantwortung liegt beim Anwender.
