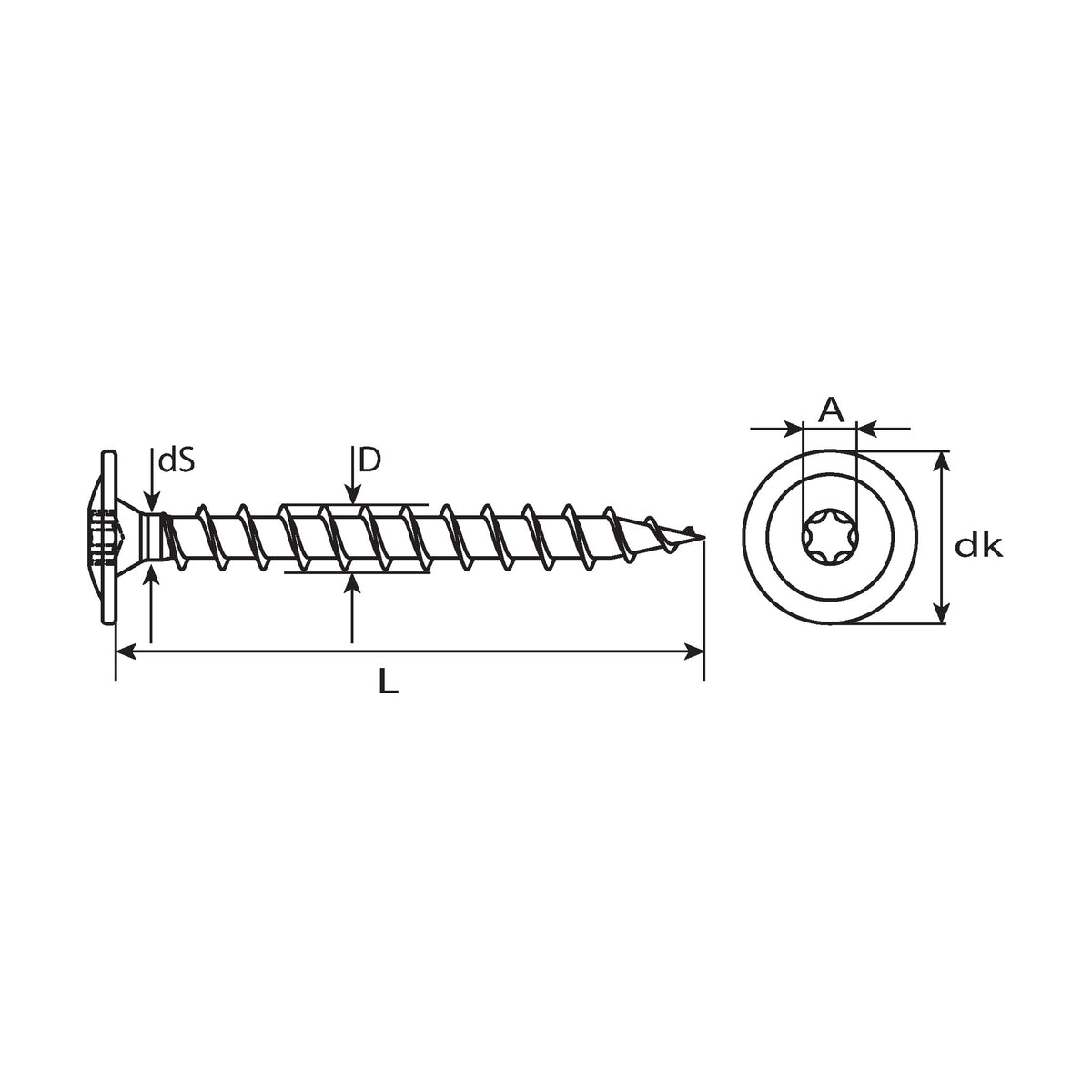

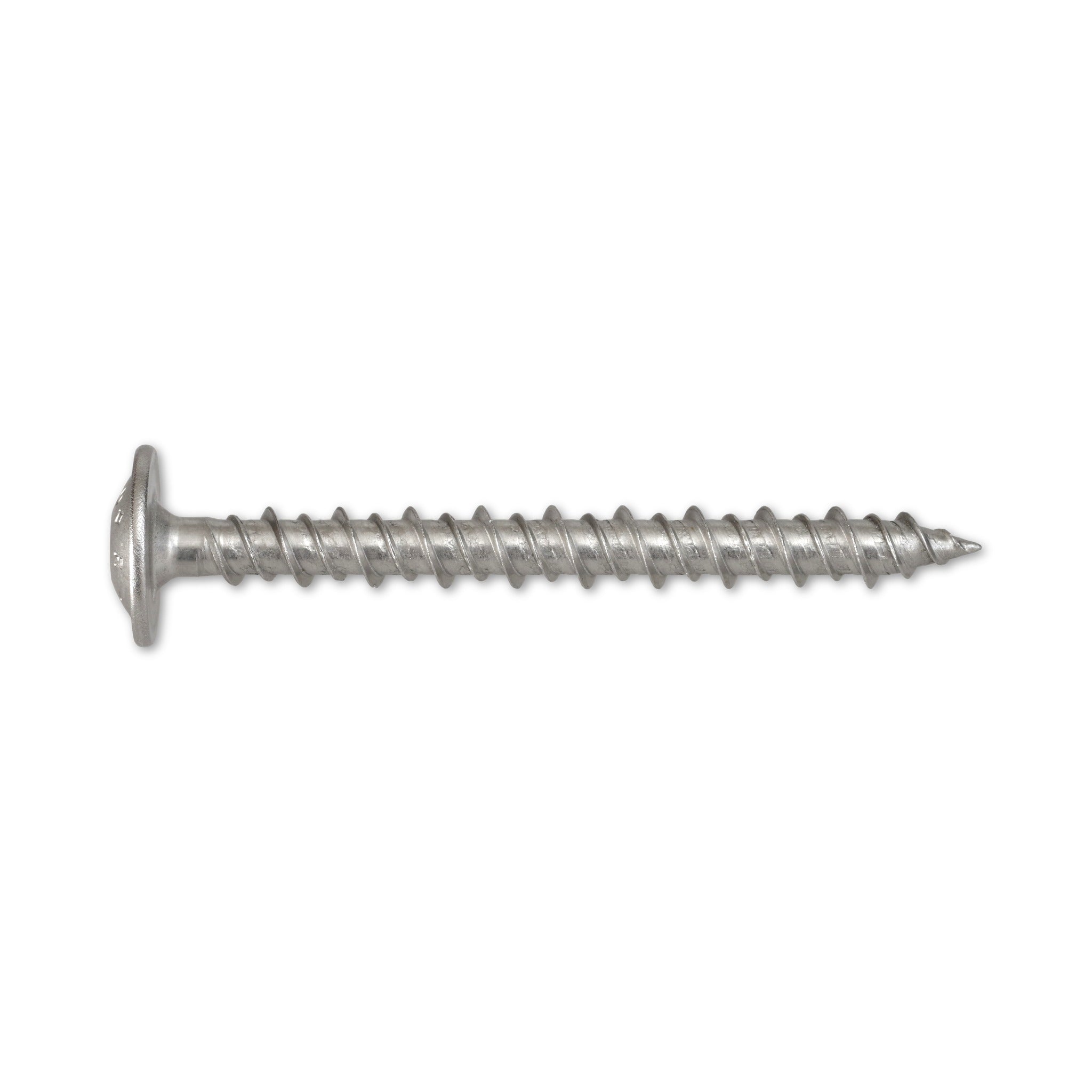

Holzbauschraube TX Tellerkopf, Vollgewinde, Edelstahl A2, 8 × 80

Holz an Holz ziehen, ohne den Sparren vorzubohren

Im Holzbau treffen Bauteile aufeinander, die zusammengehalten werden müssen: Balken auf Anschlussholz, Konterlatte auf Sparren, Holz an einem Stahlteil. Eine Holzbauschraube schneidet sich ihren Sitz dabei selbst, und in Nadelholz kommt sie ohne Vorbohrung aus. Was sie am Bau leisten darf, steht allerdings nicht auf der Schraube, sondern in ihrer Zulassung: Diese Bauart ist als Verbindungsmittel in tragenden Holzkonstruktionen geführt.

Vom Innenausbau bis über die Aufdachdämmung

Als Anwendungsgebiet sind der konstruktive Holzbau innen wie außen und die Befestigung von Solaranlagen im Dachbereich angegeben. Über einer Aufdachdämmung läuft der Vorgang in einem Zug: durch die aufliegende Konterlatte, weiter durch den Dämmstoff und bis in den Sparren hinein, der dabei ungebohrt bleibt. Dämmdicke, Sparrenbreite und Schraubenabstand sind für diesen Fall in der Zulassung begrenzt.

Was Kopf, Antrieb und Werkstoff bedeuten

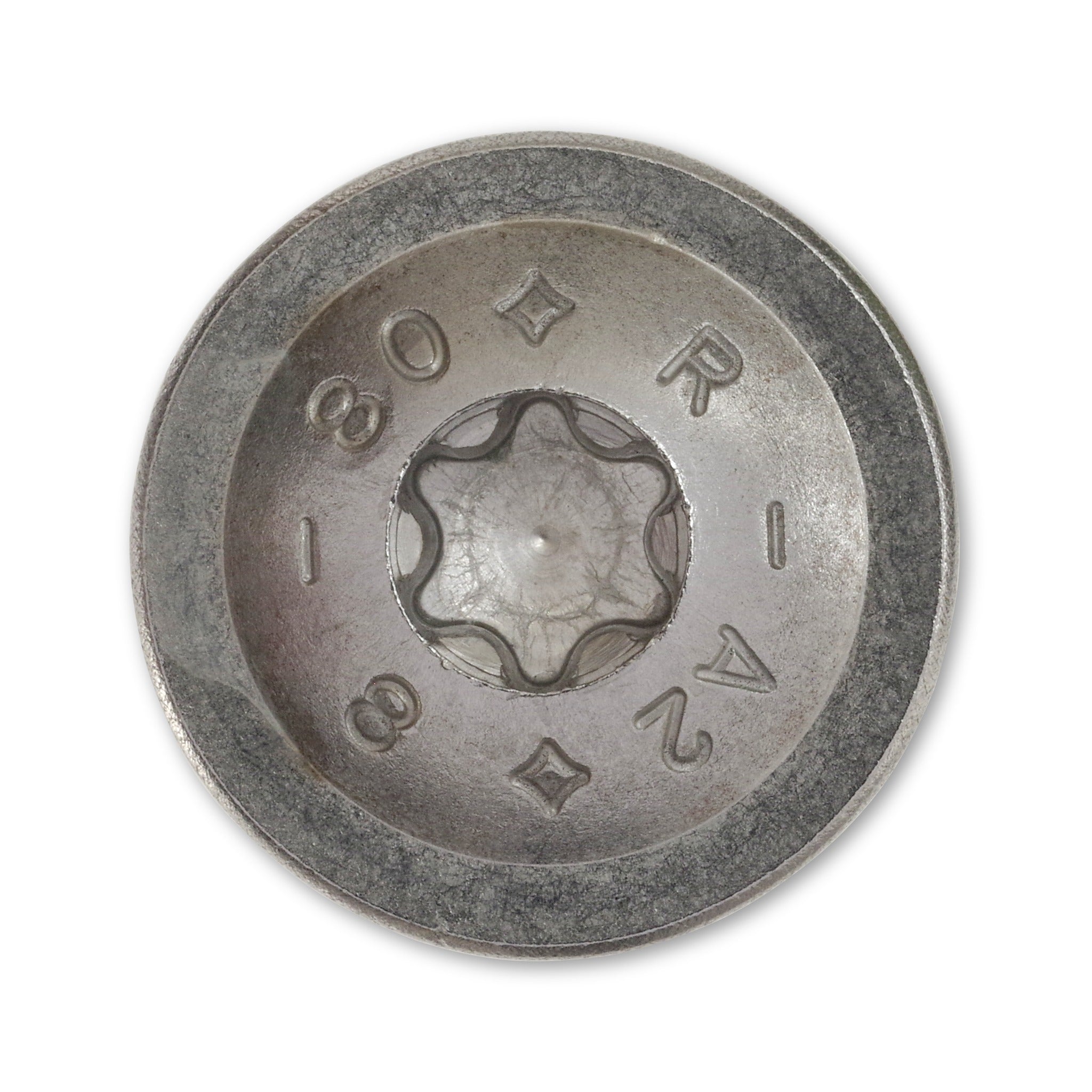

• Tellerkopf mit bis zu 21 mm: Der breite Kopf verteilt die Kraft auf eine größere Fläche des Holzes als ein schmaler Senkkopf und versinkt bündig in der Oberfläche.
• Innensechsrund TX40: Der Antrieb greift über sechs Flächen. Die Größenangabe gehört zum Werkzeug: Ein zu kleines Bit sitzt lose in der Aufnahme und trägt die Kraft nicht.
• Nichtrostende Ausführung: Für den Holzbau sind mehrere nichtrostende Stahlgruppen zugelassen, hier A2. Welche davon an einen Einbauort gehört, richtet sich nach der Umgebung des Bauteils und nach der Bemessung.
• Vorbohren oder nicht: Ohne Vorbohrung bleibt eine Schraube dieses Durchmessers auf Fichte, Kiefer und Tanne beschränkt. Ein Loch im Stahlteil wird dagegen immer vorgebohrt, und zwar etwas weiter als das Gewinde.

Häufige Fragen

Was gehört außer der Schraube zu einer tragenden Verbindung?

Die Bemessung. Über Zahl, Lage und Winkel der Schrauben entscheidet sie, und das Regelwerk des Holzbaus gibt dafür den Rahmen; wenigstens zwei Schrauben trägt eine tragende Verbindung immer. Die Zulassung nennt zudem die Einbindetiefe des Gewindes im tragenden Bauteil und beschränkt die Verwendung auf ruhende und langsam veränderliche Einwirkungen.

Welche Hölzer und Platten sind vorgesehen?

Genannt sind Vollholz aus Nadelholz, Brettschichtholz, Balkenschichtholz, Furnierschichtholz und Brettsperrholz sowie Platten der Bauart OSB ab 18 mm Dicke. Beton, Mauerwerk, Porenbeton, Gipsbauplatten, Kunststoffe und Laubholz gehören nicht dazu.

Welche Unterlagen gehören zu dieser Schraube?

Zum Erzeugnis sind eine Leistungserklärung, eine Produktinformation und eine Zulassung hinterlegt. Maßgeblich für den Einzelfall bleiben die Kennzeichnung auf der Verpackung und die mitgelieferten Unterlagen, denn erst sie ordnen einen gelieferten Artikel der erklärten Leistung zu.
