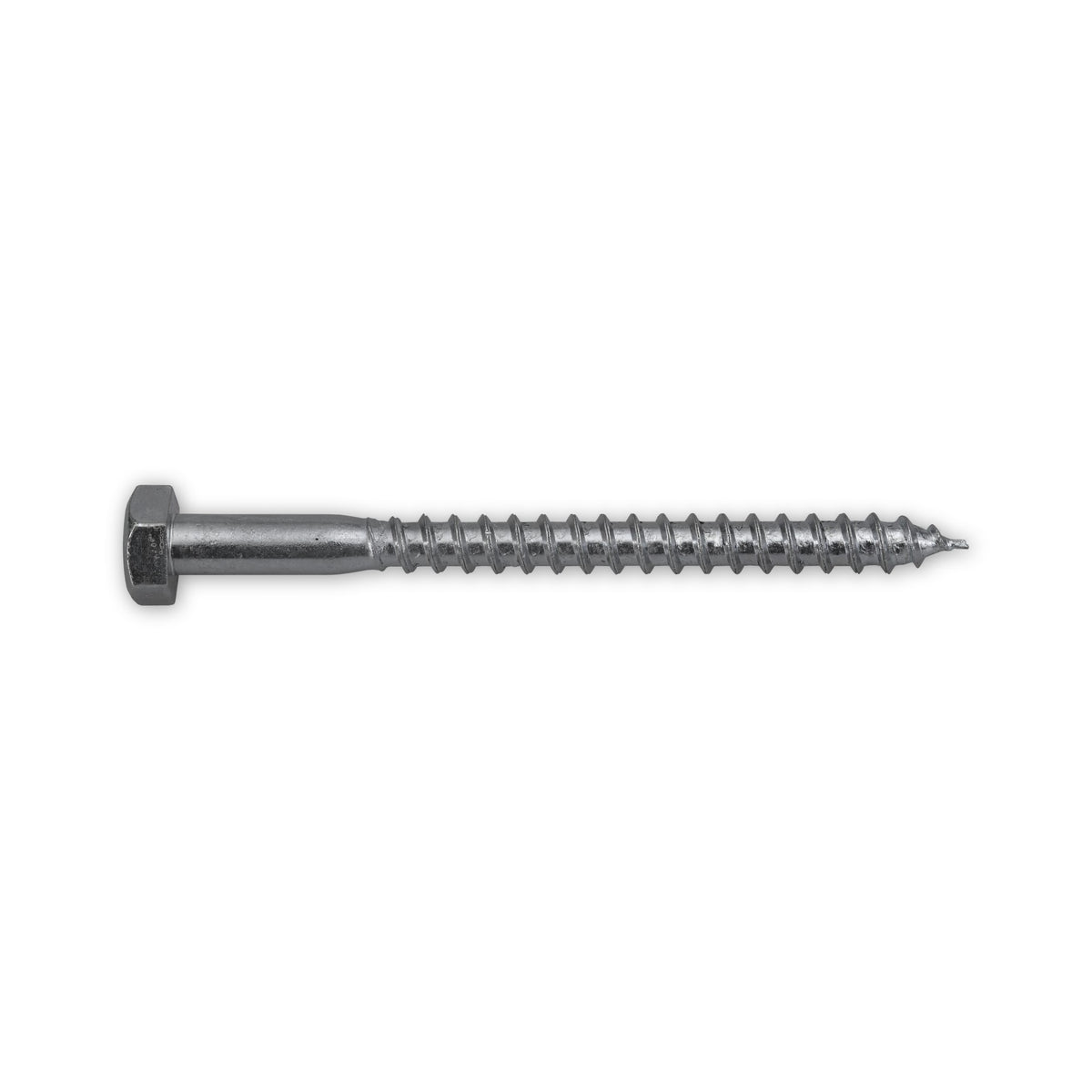

Holzschraube Sechskantkopf, Stahl verzinkt, DIN 571

Das Gewinde greift hinten, der glatte Schaft steht vorn

Eine Holzschraube schneidet sich ihr Gegengewinde selbst ins Holz. Bei dieser Reihe reicht das Gewinde jedoch nicht bis unter den Kopf: Zu jeder Größe ist die größte Gewindelänge mit sechs Zehnteln der Nennlänge angegeben, das übrige Stück bleibt glatt. So fasst das Gewinde erst im hinteren Bauteil, während der glatte Abschnitt das vordere nur durchsetzt. Beim Anziehen wandert das vordere Bauteil auf den Untergrund zu, bis beide aufeinanderliegen.

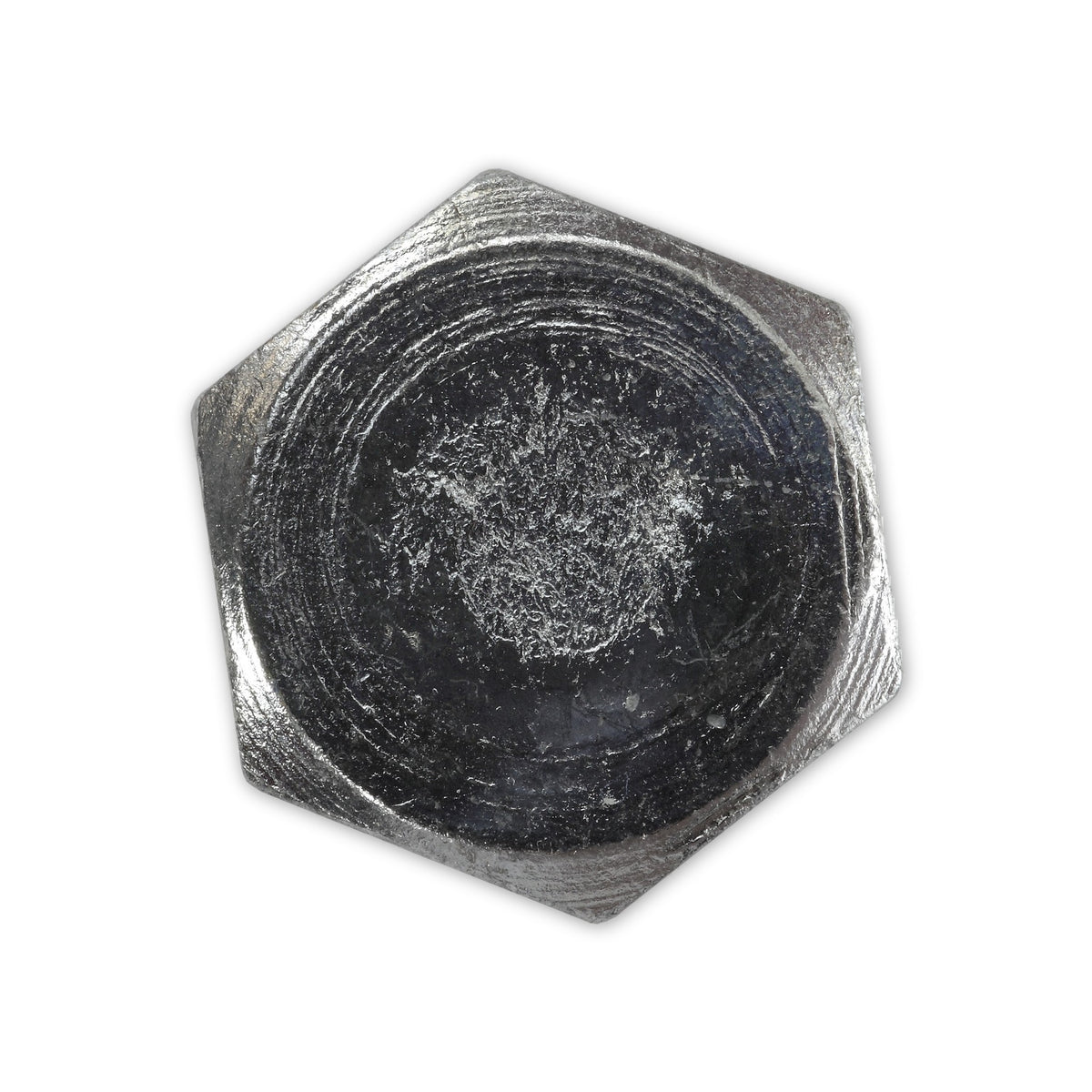

Gedreht wird von außen am Kopf

Der Antrieb sitzt hier nicht im Kopf, sondern an seinen Flächen: Angegeben sind ein Sechskantkopf und ein Außenantrieb, dazu je Größe eine Schlüsselweite. Aus dem Nenndurchmesser lässt sich diese Weite nicht ableiten; sie steht als eigener Wert an jeder Ausführung. Ob Nuss oder Schlüssel in der passenden Weite vorhanden sind, klärt sich vor dem Ansetzen und nicht an der halb eingedrehten Schraube.

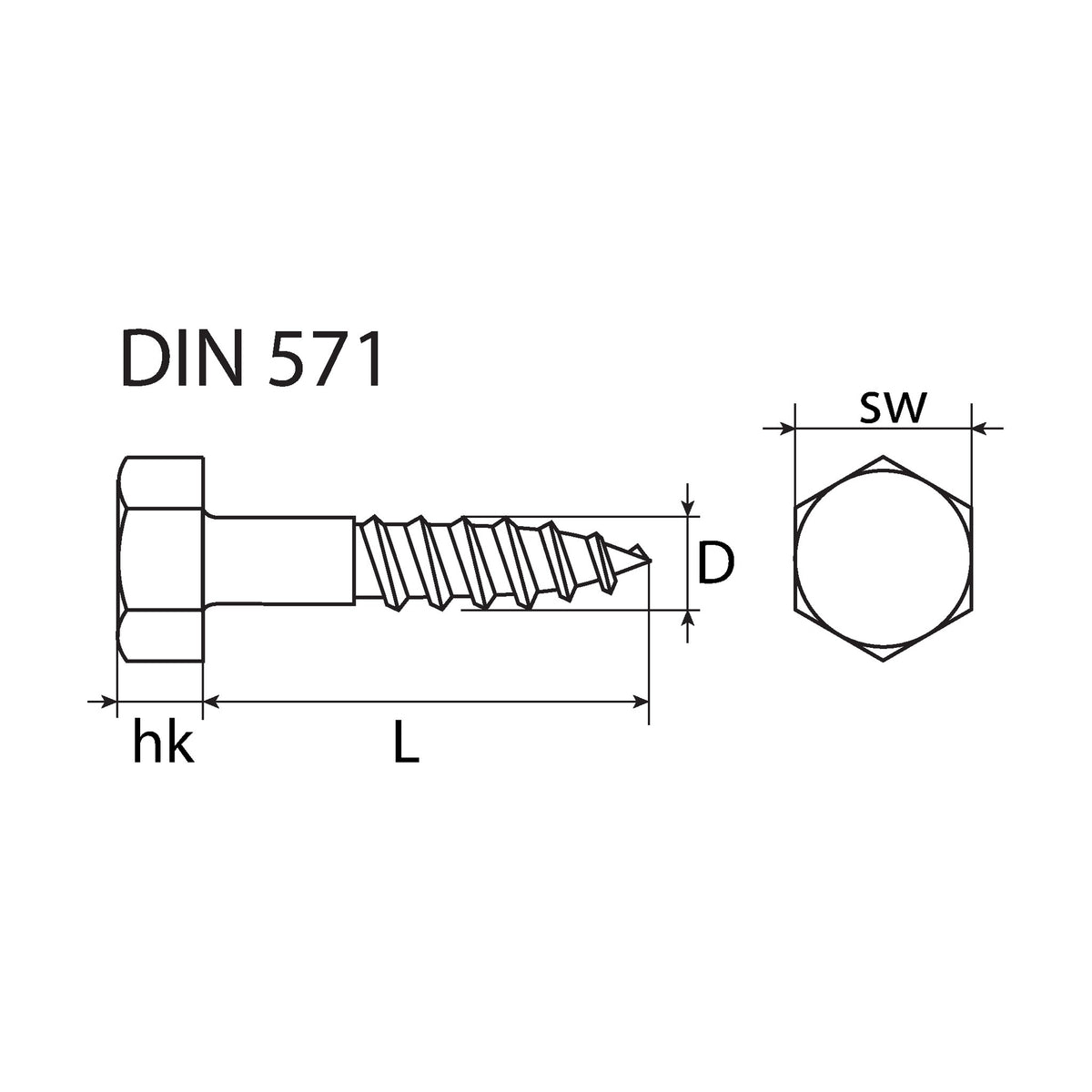

Was die Maße an Kopf und Schaft aussagen

• Schlüsselweite und Eckmaß: Die Schlüsselweite misst über die Flächen, das Eckmaß über die Ecken und fällt deshalb größer aus. An einer engen Stelle ist das Eckmaß der Wert, mit dem der Kopf anstößt.
• Kopfhöhe: Der Kopf bleibt auf der Oberfläche stehen, statt in ihr zu verschwinden. Die Kopfhöhe sagt, wie weit er dabei aufbaut.
• Gewindelänge: Der Wert ist je Ausführung eigens geführt und aus der Nennlänge nicht ableitbar. Er entscheidet darüber, wie viel Gewinde im hinteren Bauteil ankommt.
• Verzinkte Oberfläche: Die Angabe beschreibt den Überzug. Eine Schutzdauer, eine Beständigkeit gegen Holzinhaltsstoffe oder eine Eignung für eine bestimmte Umgebung ist damit nicht ausgesprochen.

Häufige Fragen

Ist die Schraube für eine tragende Holzkonstruktion gedacht?

Für stiftförmige Verbindungsmittel in tragenden Holzbaukonstruktionen gilt eine eigene europäische Norm, die unter anderem Festigkeit und Steifigkeit, Ausziehparameter und Korrosionsbeständigkeit regelt. Zu dieser Reihe gehört weder eine solche Normangabe noch eine Technische Bewertung oder eine Leistungserklärung. Für bemessene Verbindungen ist sie damit nicht bestimmt.

Muss vorgebohrt werden?

Dazu legt diese Reihe nichts fest. Ob, womit und wie tief vorgebohrt oder vorgesenkt wird, richtet sich nach der Verarbeitungsunterlage des Herstellers; aus Nenndurchmesser und Länge folgt dazu nichts.
