Holzschraubenset Sechskantkopf mit Dübel, Stahl verzinkt, DIN 571

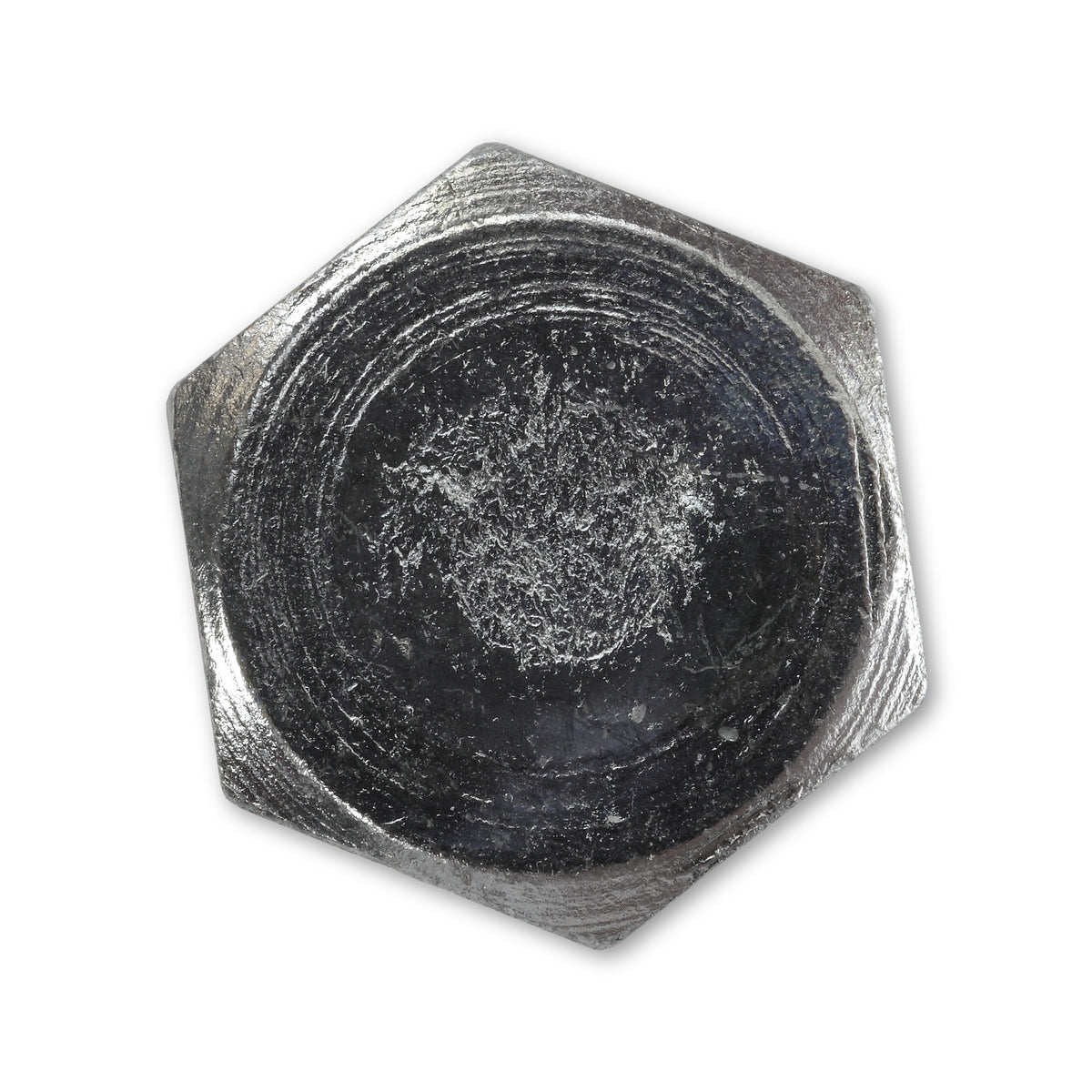

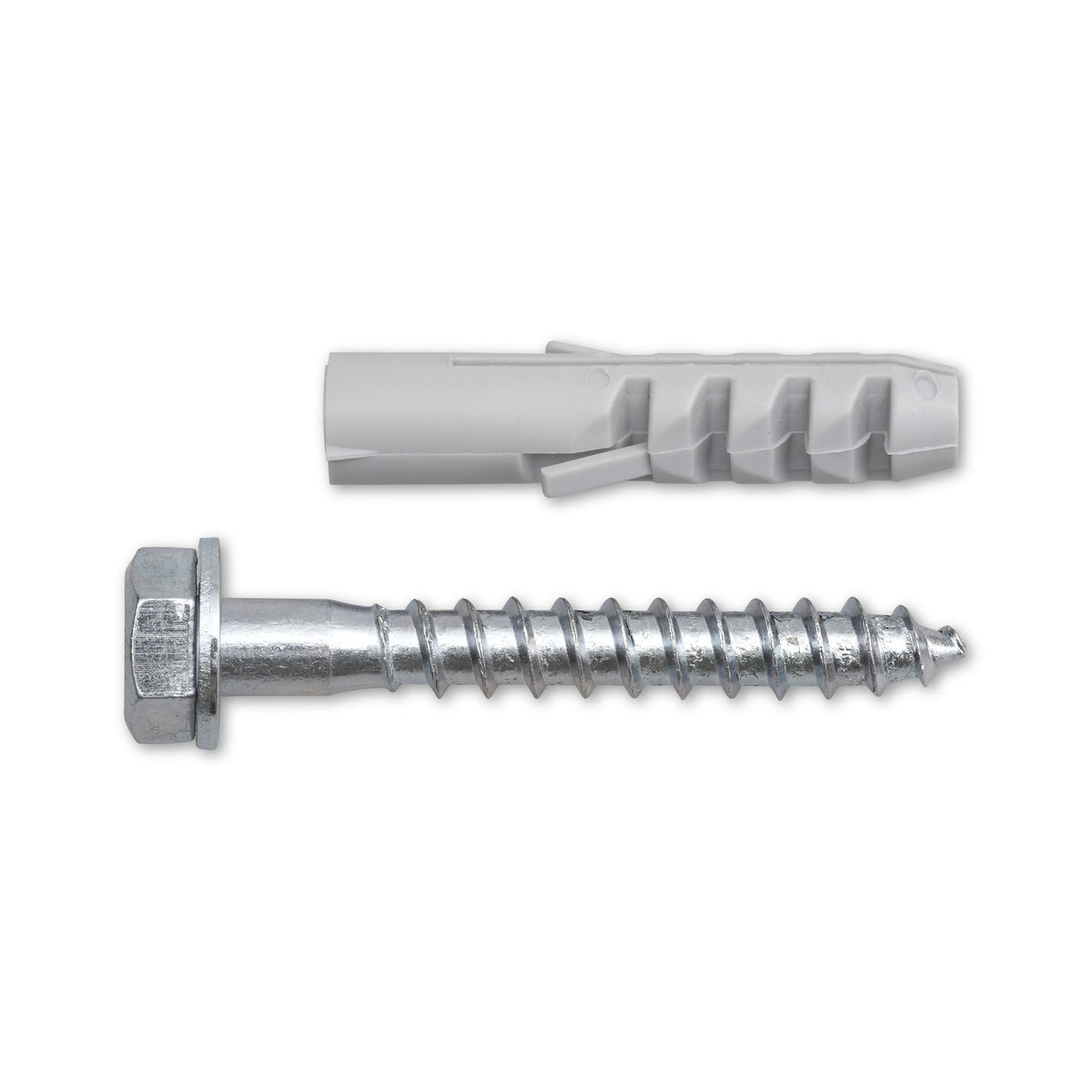

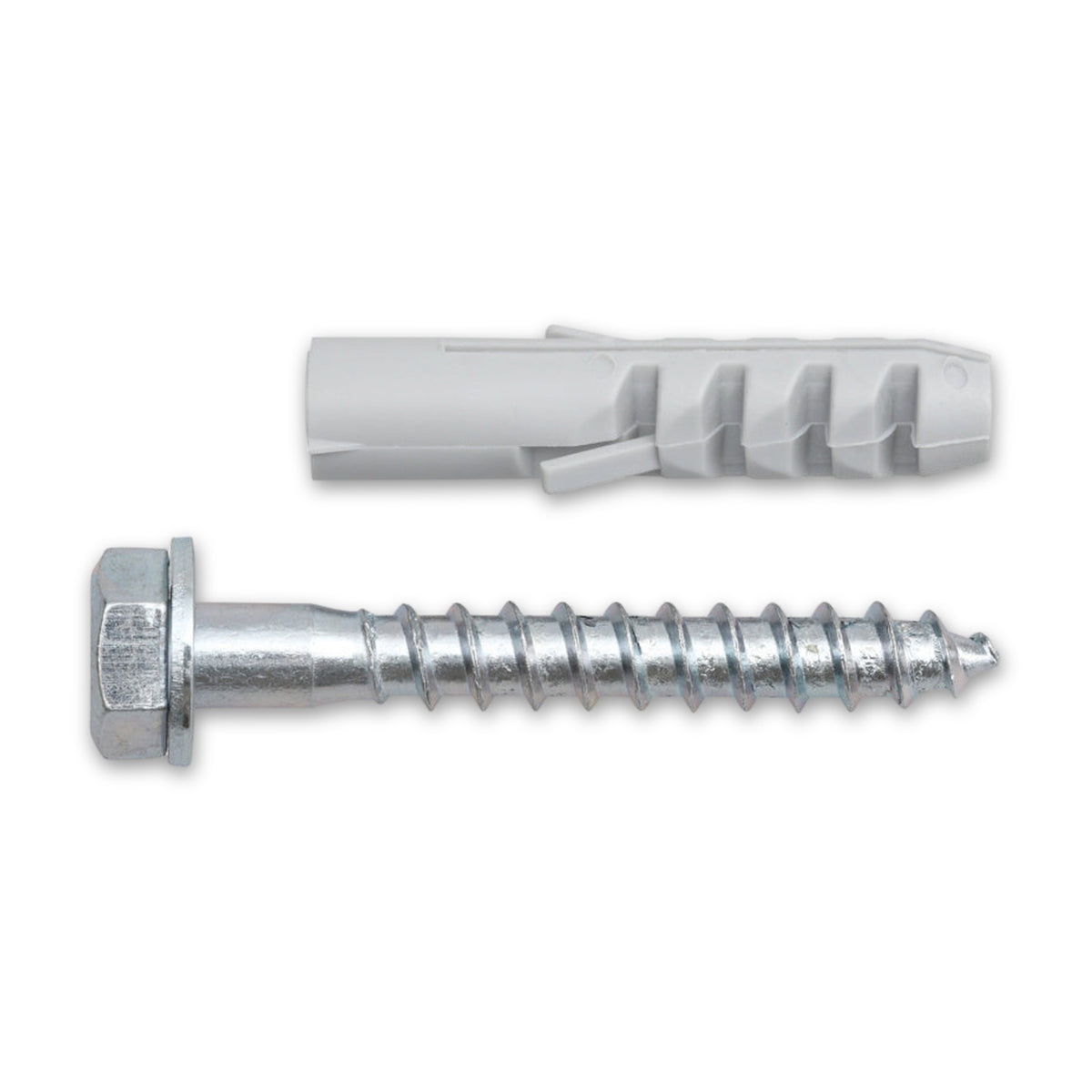

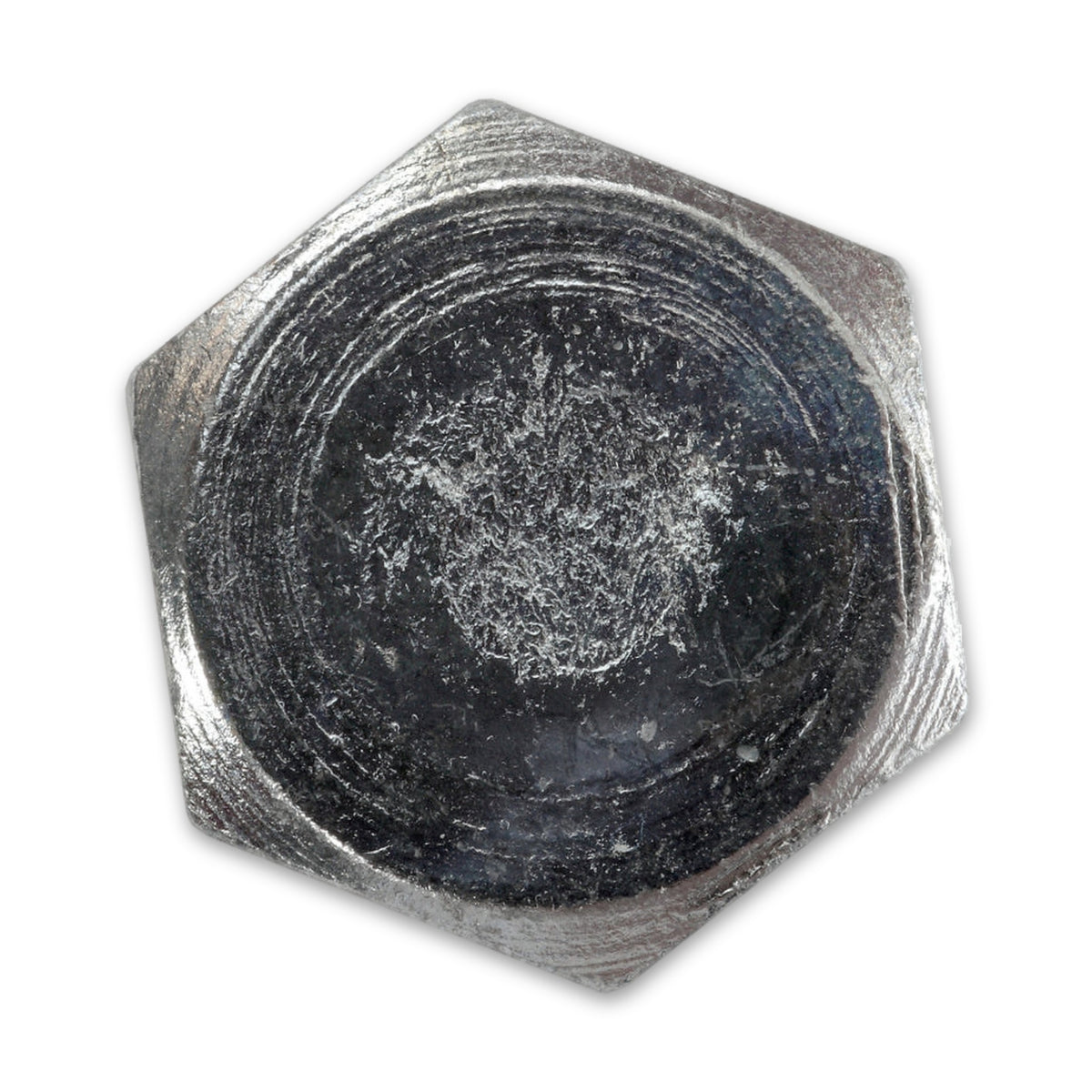

Das Set verbindet eine Sechskant-Holzschraube nach DIN 571 mit einem Kunststoffdübel für Befestigungen im vorgebohrten Loch, vor allem im Innenausbau. Gedreht wird mit Nuss oder Schlüssel; bei allen drei Schrauben beträgt die Schlüsselweite 13 mm. Ein Blister enthält zwei Sätze; je Satz sind Schraube in der jeweiligen Länge, Scheibe nach DIN 125 für M8 und Dübel mit 10 mm angegeben.

Die Schraube spreizt den Dübel im Bohrloch

Der Dübel sitzt als Zwischenstück im Loch. Beim Eindrehen drückt die Schraube ihn nach außen, weil sein Inneres enger ist als die Schraube, und der entstehende Kraftschluss mit der Lochwand sichert die Schraube gegen das Herausziehen.

Über den Halt entscheidet das Bohrloch

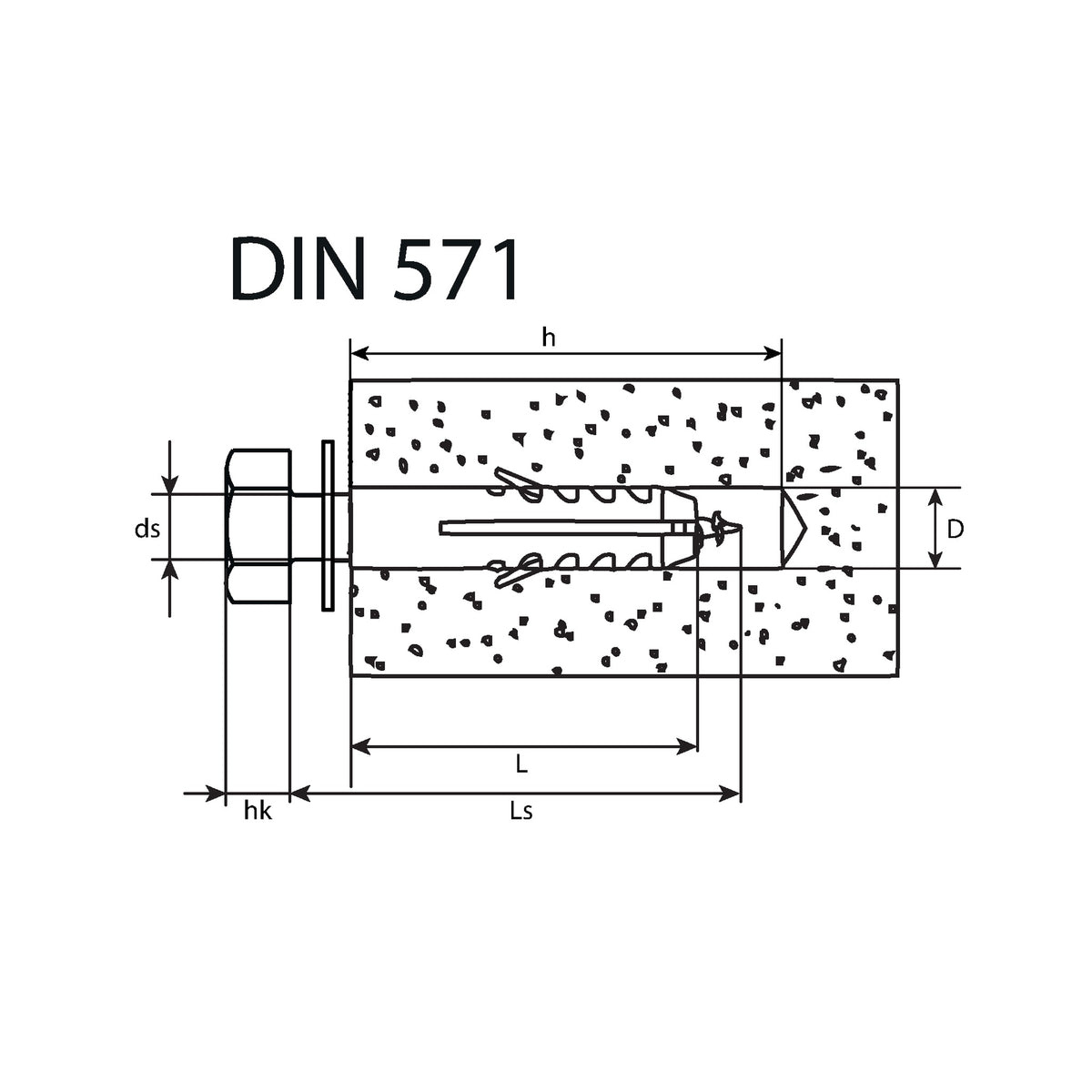

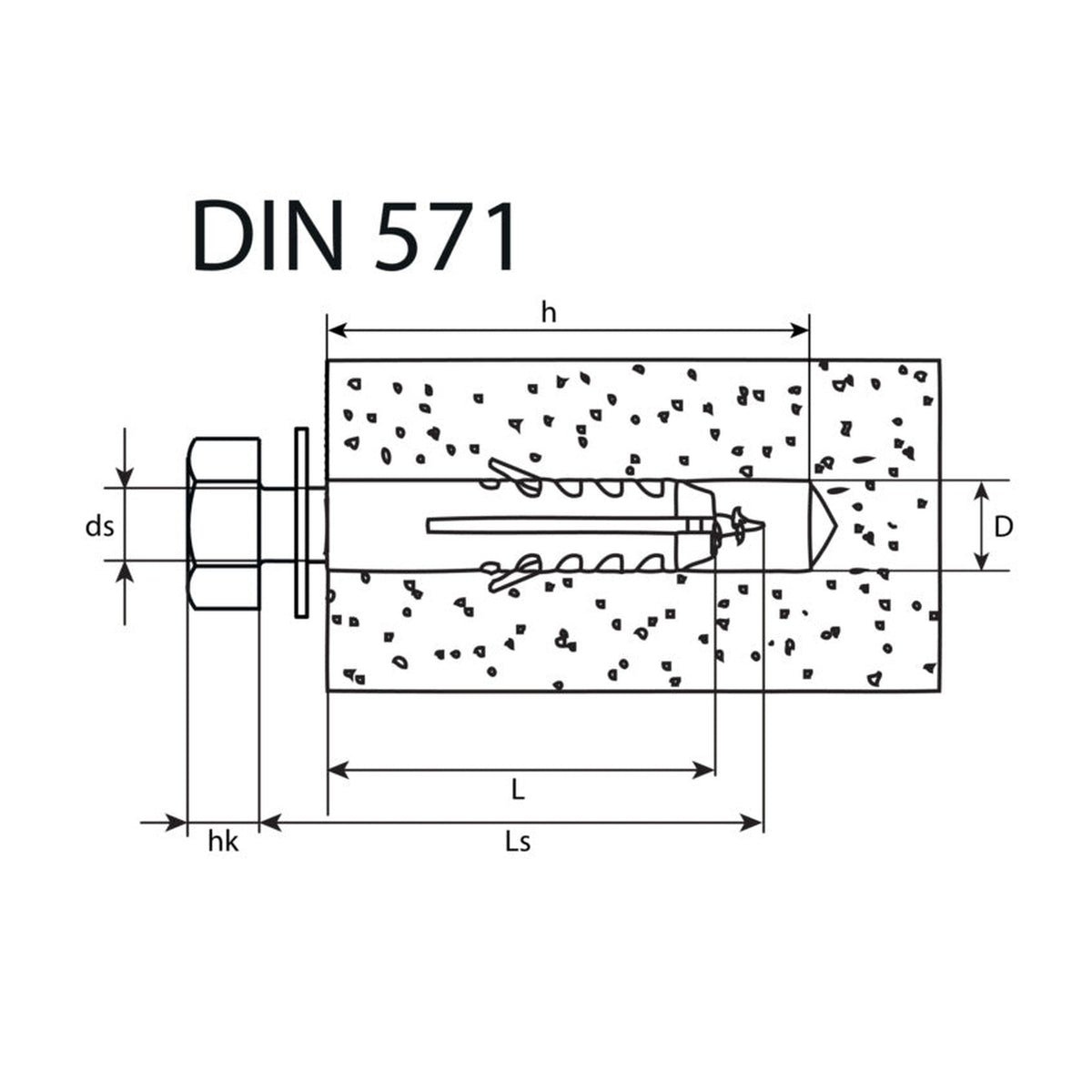

Gebohrt wird rechtwinklig zur Oberfläche; eine Schiefstellung bis 5 Grad gilt als tolerierbar. In festen Untergründen wie Beton wird schlagend gebohrt, in Lochsteinen und in Vollsteinen mit schlechtem Gefüge drehend, damit der Untergrund keinen Schaden nimmt. Für alle drei Ausführungen braucht der Dübel 10 × 50 mm ein Bohrloch von 10 mm Durchmesser und mindestens 58 mm Tiefe. Vor dem Setzen kommt das Bohrmehl heraus, denn es mindert den Halt: durch Ausblasen oder mit einem Saugbohrer, ein Staubsauger holt es nicht vom Grund des Lochs.

Was vor dem Bohren feststehen sollte

• Nutzlänge: Putz und andere nichttragende Schichten zählen nicht mit. Maßgeblich ist, wie viel Dübel dahinter im tragenden Baustoff ankommt und wie dick das angeschraubte Teil ist.
• Wanddicke: In einer dünnen Zwischenwand soll der Dübel die Wand nicht durchdringen; dann passt ein kürzerer Dübel besser.

Wo das Set eingesetzt wird

Typisch ist der Innenausbau: Heimwerker, Hausmeisterei und Handwerksbetriebe befestigen damit leichte, nichttragende Teile an Beton oder Mauerwerk. Die Schraube lässt sich auch in Holz eindrehen; dort wird vorgebohrt.

Häufige Fragen

Für welchen Untergrund ist das Set gedacht?

Üblich sind Sets aus Schraube und Kunststoffdübel für Beton und Mauerwerk im Innenausbau. Ob eine Stelle taugt, hängt vom Zustand des Untergrunds, der Oberfläche und von Hohlräumen dahinter ab; für Hohlräume gibt es eigene Dübelbauarten.

Ist das Set für tragende oder sicherheitsrelevante Befestigungen geeignet?

Nein, dafür ist es nicht vorgesehen. Kunststoffdübel dienen der Befestigung nichttragender Konstruktionen mit leichten bis mittelschweren Lasten, etwa im Innenausbau. Wo ein Versagen Menschen gefährden kann, braucht es ein Dübelsystem, das für diesen Zweck und Untergrund ausgewiesen ist.

Gehört eine Scheibe zum Set?

Ja, bei allen drei Ausführungen liegt je Satz eine Scheibe nach DIN 125 für M8 bei. Sie sitzt unter dem Kopf und verteilt dessen Druck auf das angeschraubte Teil.
