Holzverbinderschraube TX Pan Head, Stahl verzinkt, 5 mm

Vom Blech des Verbinders ins Holz darunter

Zwei- und dreidimensionale Holzverbinder sitzen im konstruktiven Holzbau auf dem Holz, und durch jedes Loch im Blech geht ein Verbindungsmittel in den Untergrund. Für diese Aufgabe ist die Warengruppe angegeben. Dem flachen Kopf schreibt der Lieferant eine große Auflagefläche zu, die bei Verbindungen zwischen Metall und Holz und zwischen Holz und Holz einen hohen Anpressdruck ermöglichen soll.

Die Länge folgt dem Bauteil, nicht dem Gefühl

Vor dem Eindrehen sind zwei Größen zu klären: die Dicke der Teile, die befestigt werden, und die kleinste Verankerungstiefe, die einzuhalten ist. Erst daraus ergibt sich, welche der sechs Längen an eine Stelle gehört. Ebenso gehört der Untergrund geprüft: Fäulnis, Risse, Äste, Verfärbungen, Struktur- oder Formfehler und mechanische Schäden mindern die Festigkeit des Holzes, und dann findet auch eine einwandfreie Schraube keinen Halt.

Was die Ausführung sonst mitbringt

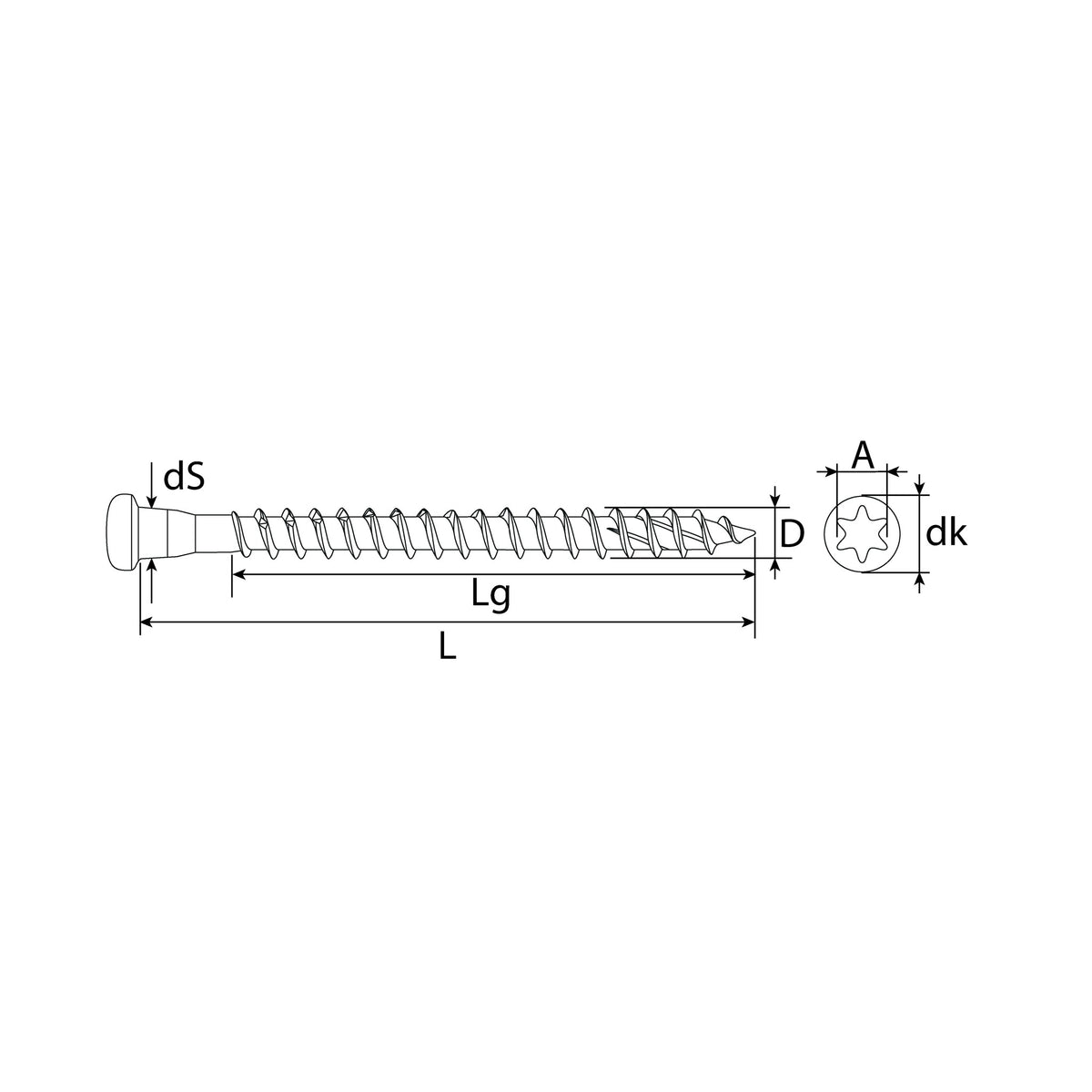

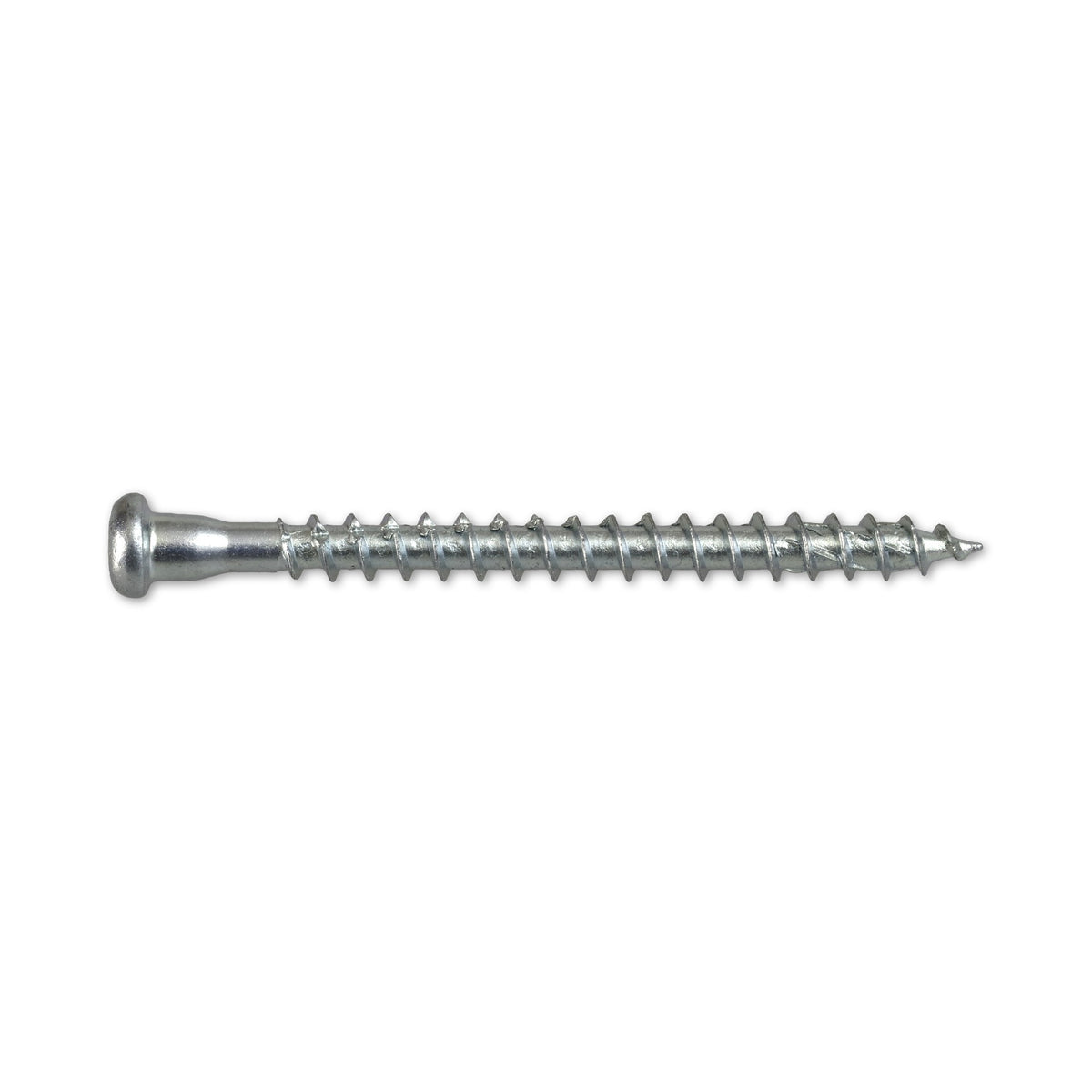

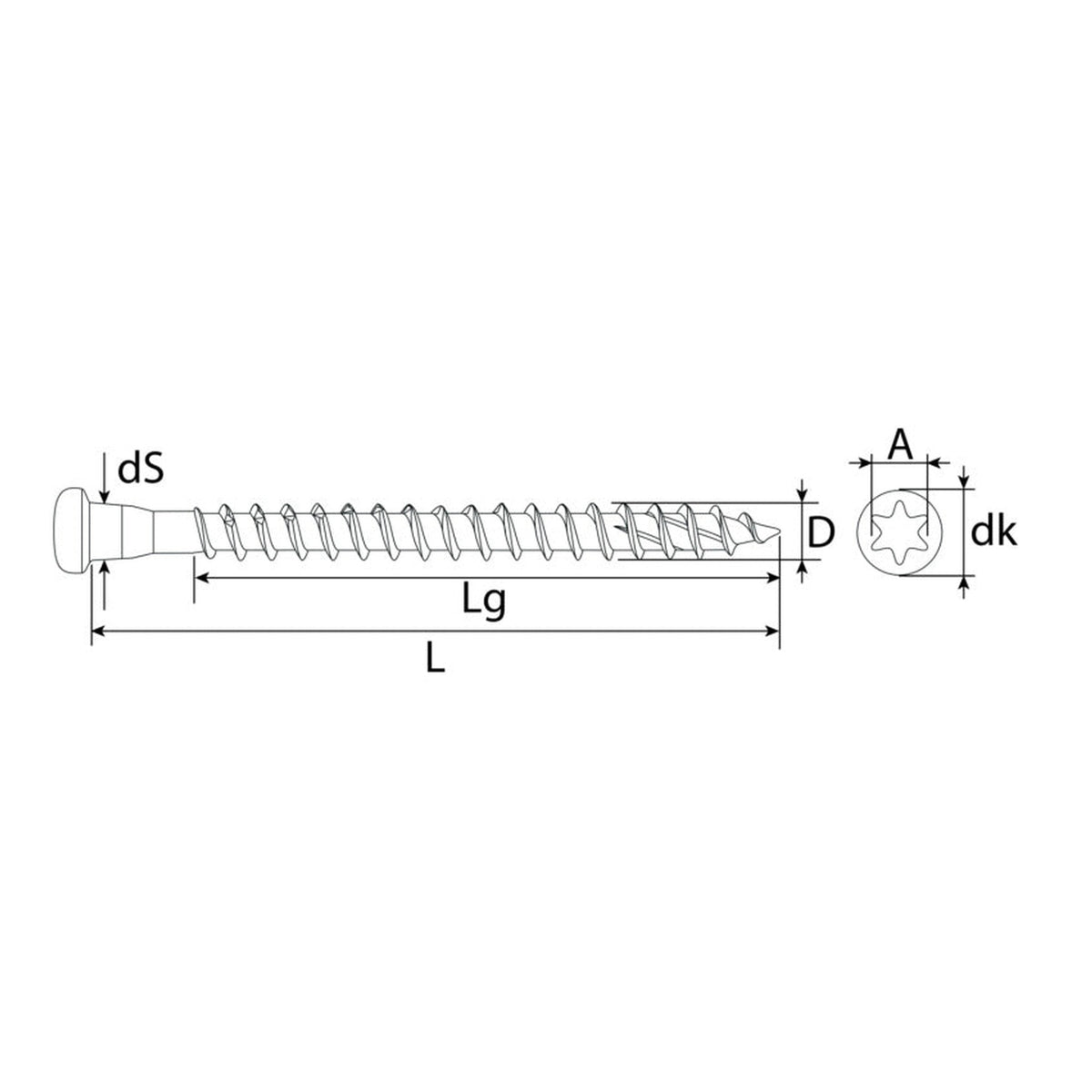

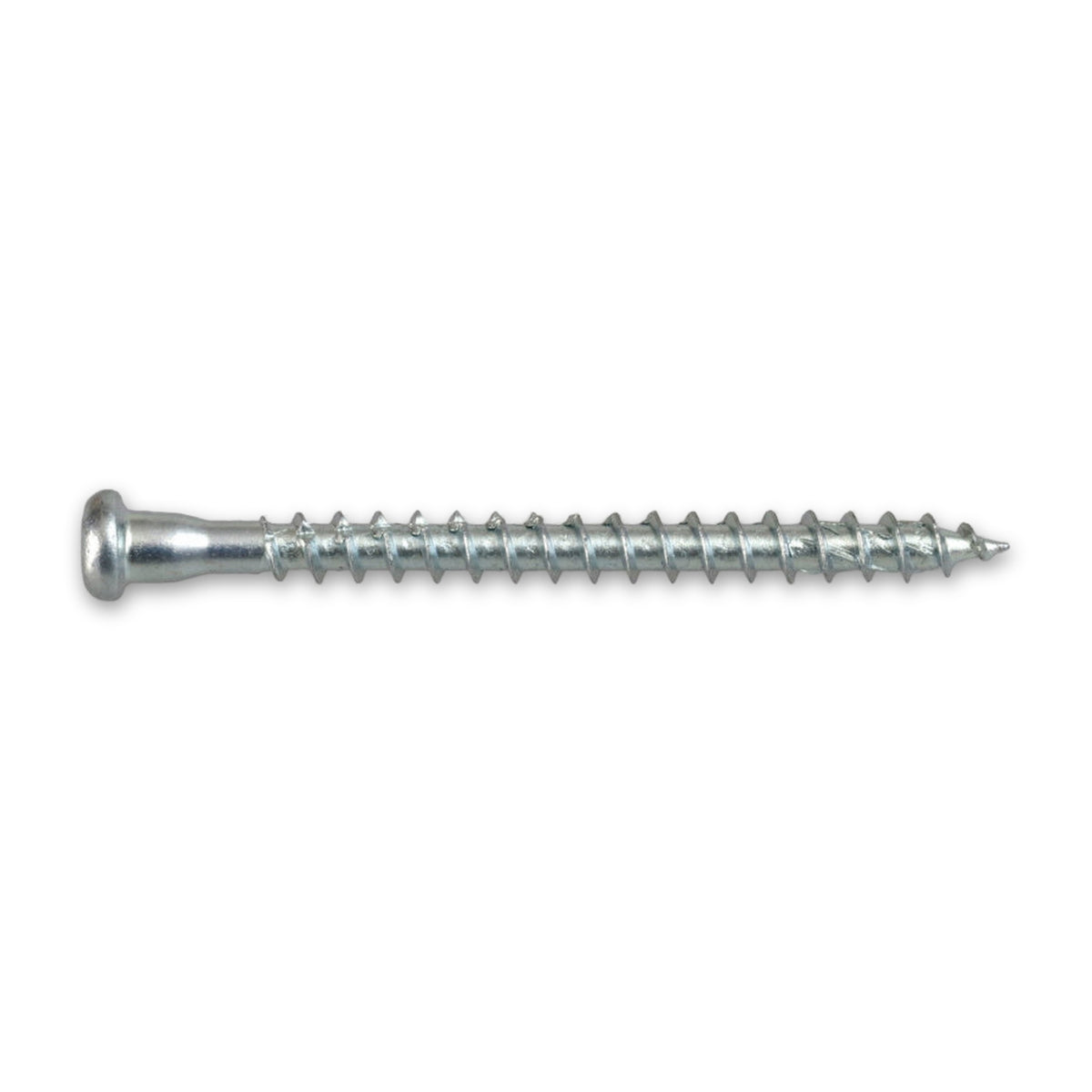

• Schaft stärker als das Gewinde: Über dem Gewinde von 5 mm misst der Schaft 5,7 mm, und unter dem Kopf sitzt eine Verstärkung, der Widerstand gegen Abreißen zugeschrieben wird.

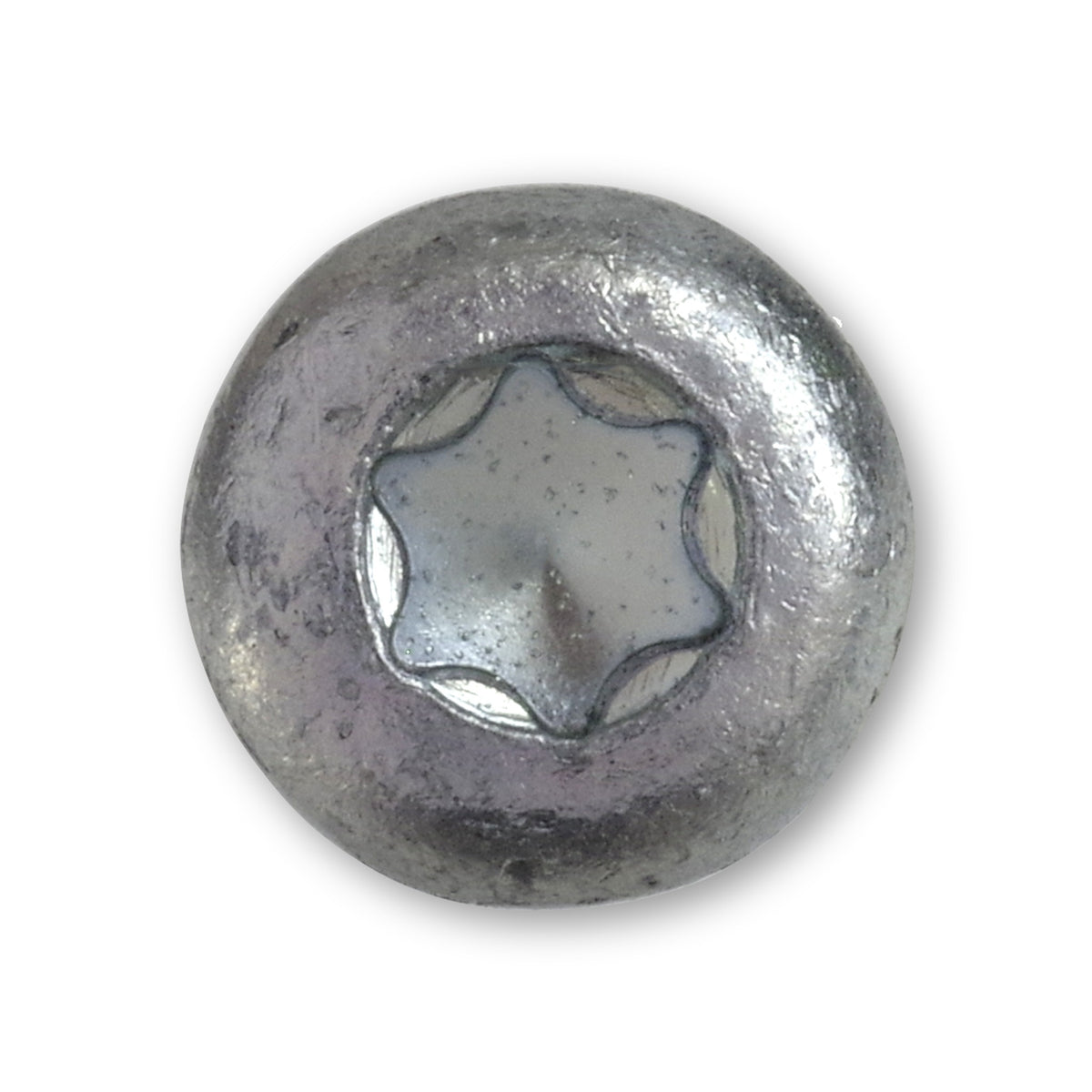

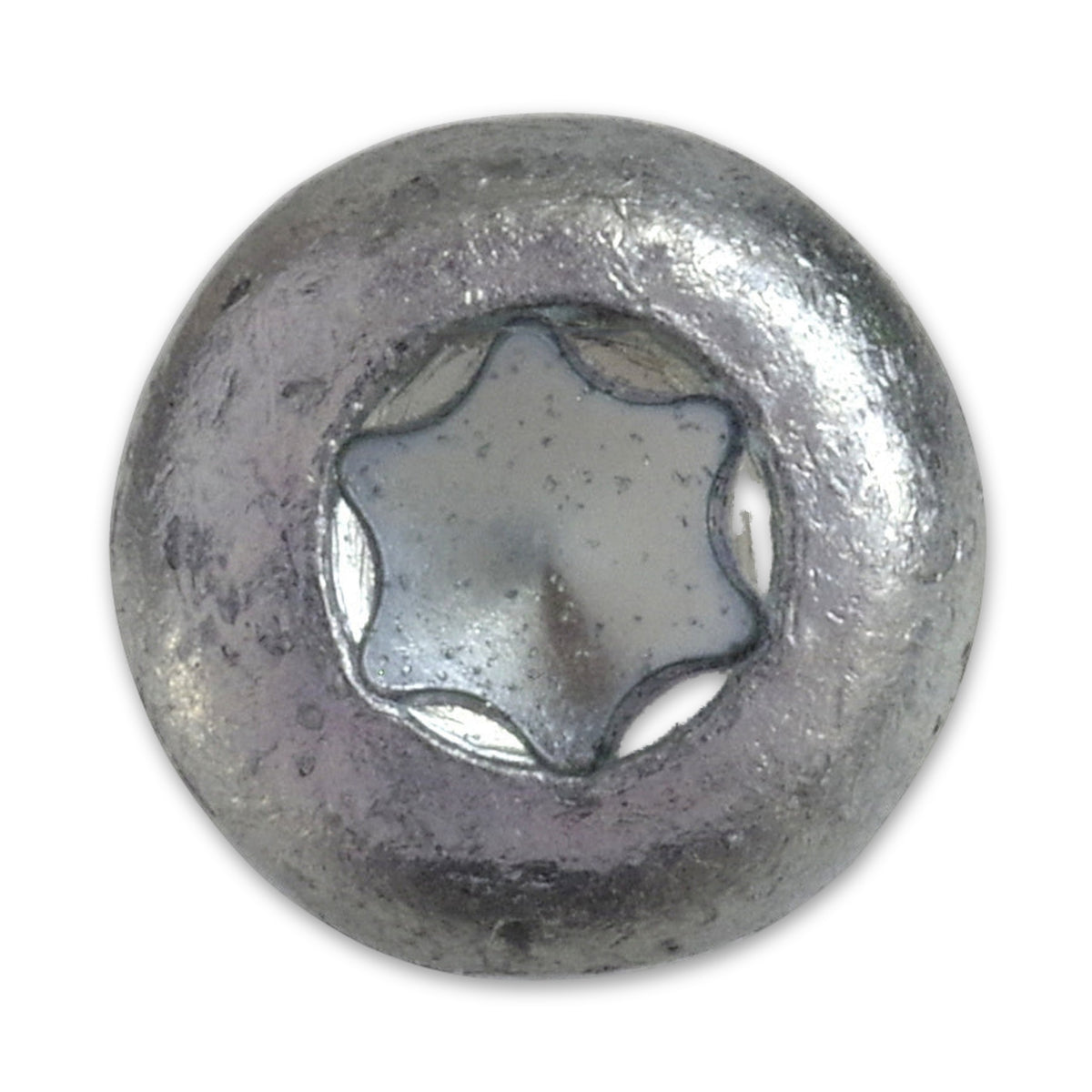

• Innensechsrund TX20: Der Antrieb greift über sechs Flächen. Vorgegeben ist ein Akkuschrauber ohne Schlag mit passendem Bit; ein Vorbohren hält der Lieferant für entbehrlich.
• Schneidrille und Gewindelamellen: Die Rille im Gewinde soll die Holzfasern beim Eindrehen trennen, die Lamellen nahe der Spitze das Anbeißen beschleunigen.
• Verzinkte Ausführung: Für Feuchträume und für das Freie sind nichtrostende oder feuerverzinkte Verbindungsmittel vorgesehen (DIN 18360:2019-09); diese Ausführung gehört nicht dorthin.

Häufige Fragen

Ersetzt die Schraube das Verbindungsmittel, das ein Verbinder verlangt?

Darüber entscheiden die Unterlagen des Verbinders und der bautechnische Nachweis des Anschlusses. Mehrere Verbinder führen in ihren Angaben einen Nagel als das zu verwendende Befestigungsmittel, und die Produktinformation dieser Schrauben verweist für die Montage auf die Europäische Technische Bewertung. Aus dem Namen der Warengruppe folgt also keine Eignung für einen bestimmten Verbinder, und Bild, Zahl und Anordnung der Verbindungsmittel eines Anschlusses gibt die Schraube nicht vor.

Was steht in der hinterlegten Leistungserklärung?

Erklärte Leistungen zu Kenngrößen der mechanischen Festigkeit und Standsicherheit sowie zum Brandverhalten, auf der Grundlage einer Europäischen Technischen Bewertung für Schrauben in Holzkonstruktionen. Diese Bewertung begrenzt die Verwendung auf ruhende und quasi-ruhende Einwirkungen. Welcher Wert für einen Anschluss zählt, ergibt sich aus den dem Artikel zugeordneten Unterlagen und aus der Bemessung; die Einstufung des Brandverhaltens betrifft den Baustoff und sagt nichts darüber, wie lange eine Verbindung im Brandfall trägt.
