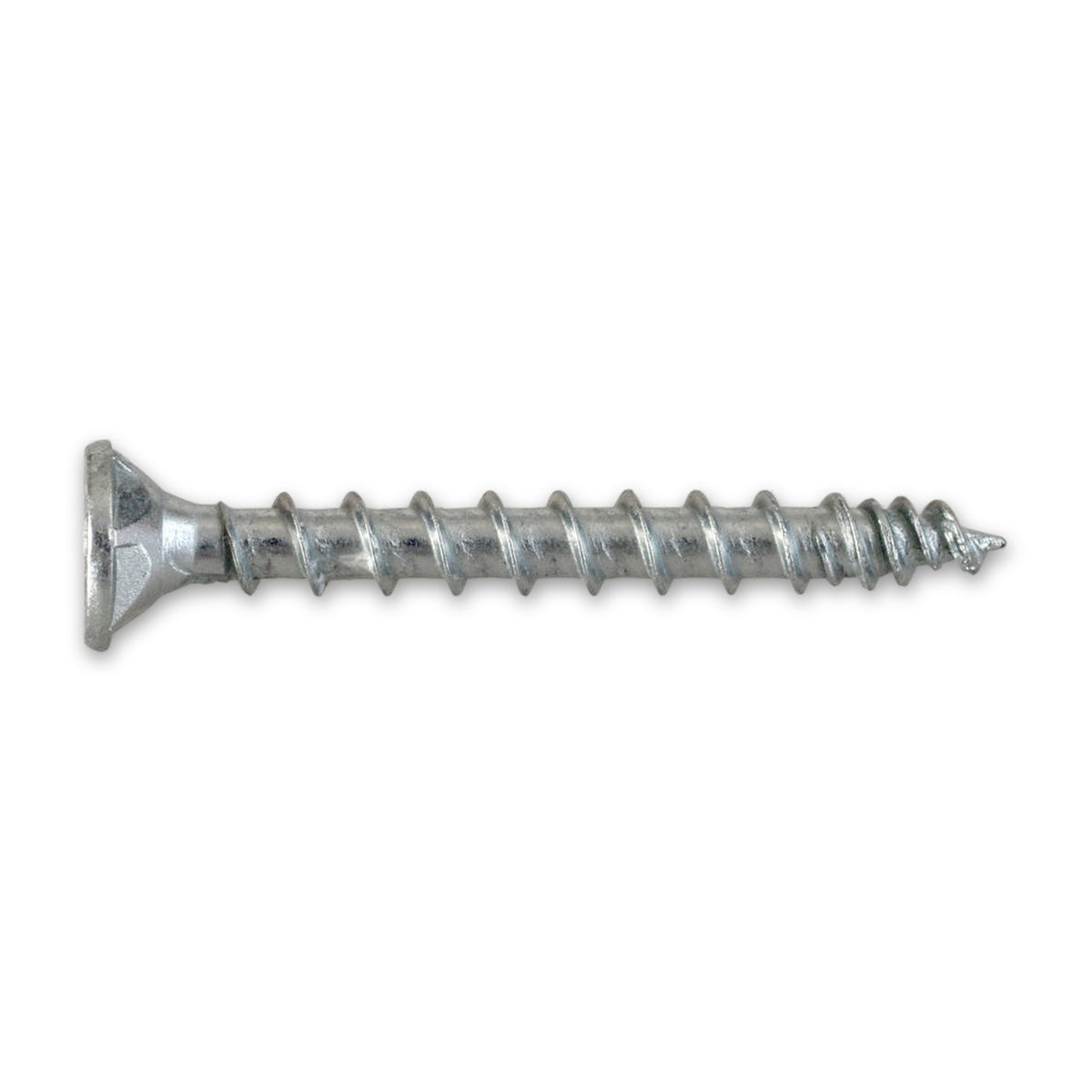

HOX Profiholzschraube HX Senkfrästaschenkopf, Vollgewinde, verzinkt

Zwölf bis 25 Millimeter, und das Gewinde läuft durch

Kurz ist diese Reihe: Zwischen 12 und 25 mm liegt jede Nennlänge, bei Stärken von 3 bis 5 mm. Auf so wenig Strecke zählt jeder Gewindegang, und beim Vollgewinde ist die Strecke durchgehend besetzt, von der Spitze bis unter den Kopf. Angeführt ist die Reihe für Holz-Holz- und für Metall-Holz-Verbindungen im trockenen Innenbereich, etwa an Fußleisten, Schalungen, Beschlägen und Beplankungen.

Ein Kopf, der sich seine Tasche selbst fräst

Der Senkfrästaschenkopf trägt an der Unterseite Taschen, die beim Versenken Werkstoff abtragen. Angegeben ist dafür ein flächenbündiges Verschwinden des Kopfes mit wenig Spanaustritt an der Oberfläche, was beschichtete Werkstoffe schont; ausdrücklich angeführt ist daneben die Verwendung an Beschlägen. Je nach Stärke misst der Kopf 5,6 bis 9,5 mm, und wo ein Beschlag aufliegt, muss dessen Senkung genau dieses Maß aufnehmen.

Was an Gewinde und Antrieb angegeben ist

• Spitze mit 30 Grad: Der zweite Gewindegang ist zurückgesetzt; angegeben ist das für geringe Spaltkräfte und eine kleinere Spaltneigung nahe der Kante.
• Gewindeform Eingang: So ist die Gewindeausführung dieser kurzen Reihe ausgewiesen; ein Grobganggewinde, wie es die langen Ausführungen tragen, steht hier nicht.
• HX-Antrieb mit HX10 und HX20: Welche Größe gilt, hängt an der Stärke. Ein handelsüblicher Innensechsrund-Bit lässt sich ebenfalls einsetzen; die Eigenschaften, die dem HX-Bit zugeschrieben sind, entfallen dann.

Häufige Fragen

Warum stehen zu jeder Stärke drei Durchmesser?

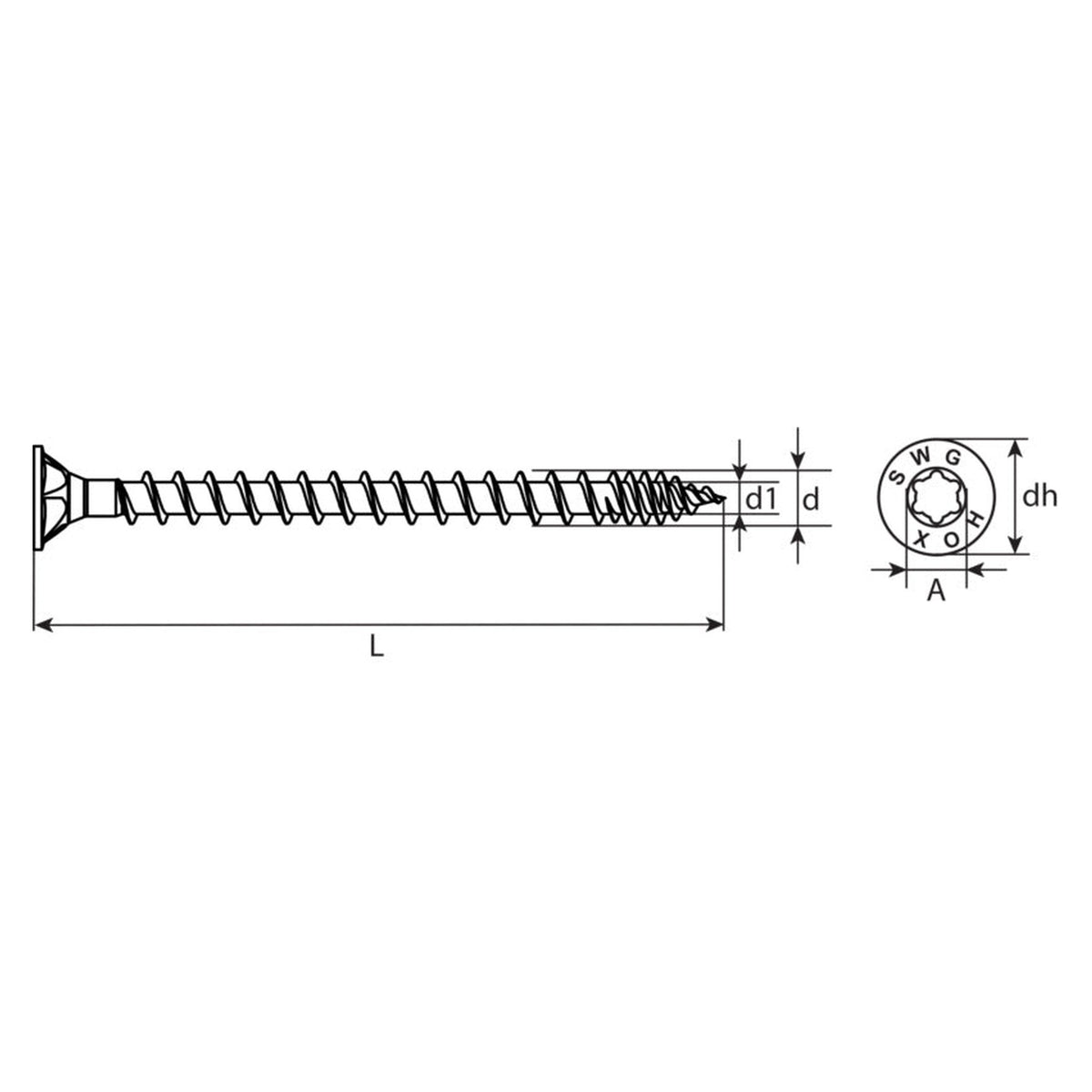

Neben dem Nennmaß führt die Aufstellung einen Kern- und einen Schaftdurchmesser. Bei 3 mm Nennmaß sind das 1,75 mm und 2,05 mm, bei 5 mm entsprechend 3,10 mm und 3,55 mm; der Abstand zwischen beiden bleibt über die Reihe ähnlich. Welche Stelle der Schraube jedes dieser Maße beschreibt, ist der Aufstellung nicht zu entnehmen. Für den Abschnitt unter dem Kopf ist außerdem eine Verstärkung gegen Abreißen angegeben.

Zählt die Reihe damit zu den Holzbauschrauben?

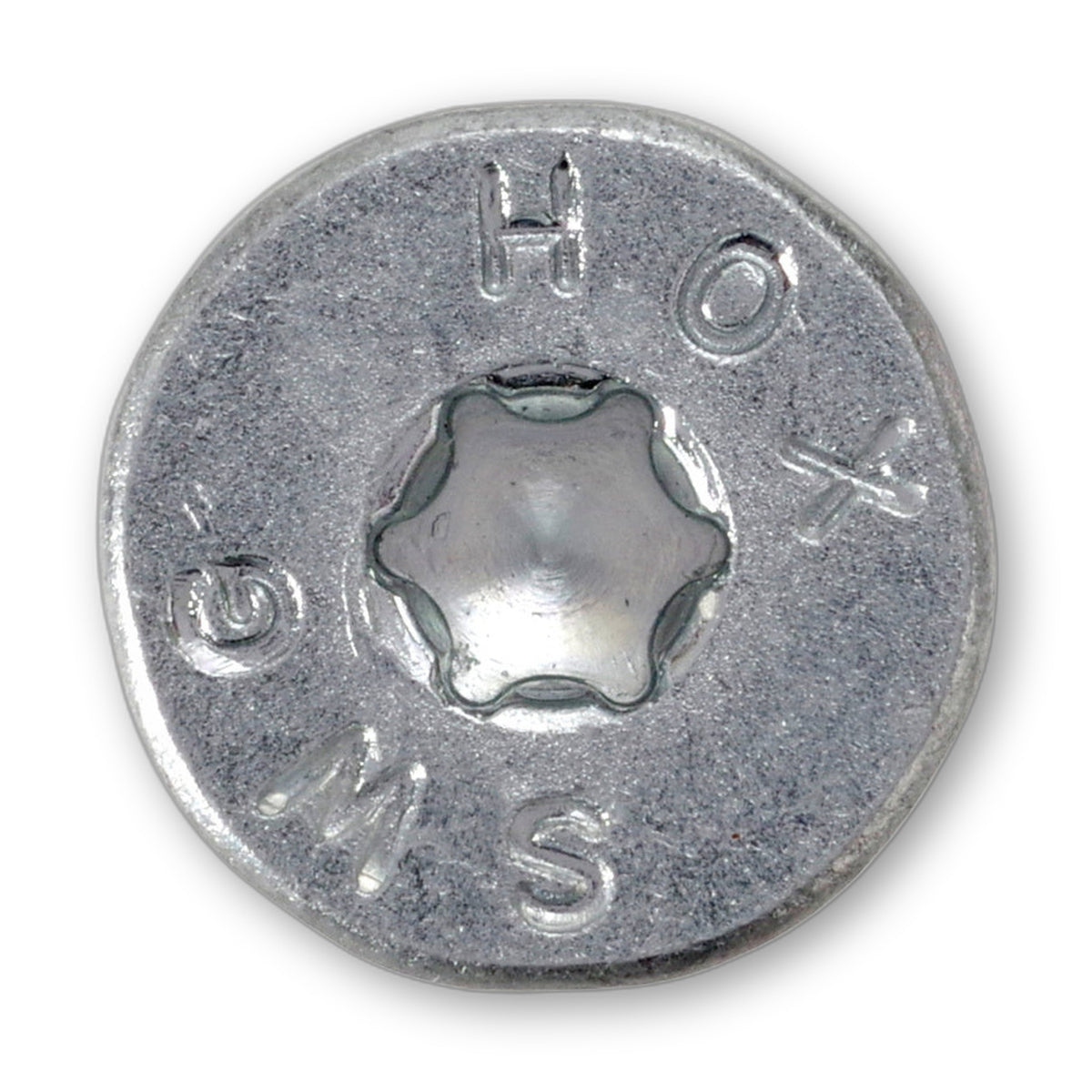

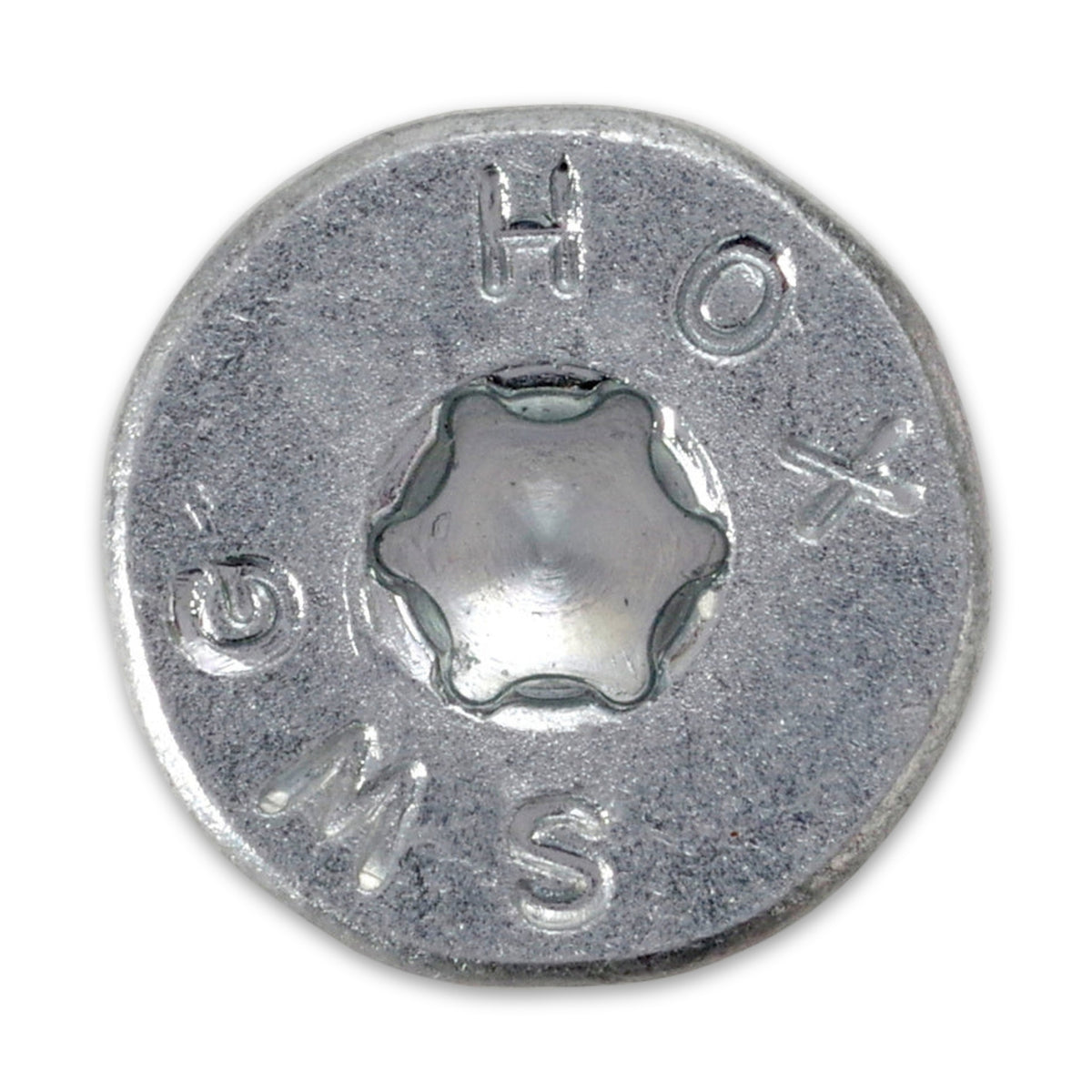

Angeführt ist der trockene Innenbereich, an Baukonstruktionen ebenso wie an Möbeln und Beschlägen, und die Schraube trägt eine Europäisch Technische Bewertung samt Kopfstempelung. Für stiftförmige Verbindungsmittel in tragenden Holzbaukonstruktionen bestehen eigene Anforderungen an Werkstoff, Geometrie, Festigkeit und Dauerhaftigkeit; welche Nachweise ein Bauvorhaben verlangt, entscheidet dessen Planung, und die Konstruktionsverantwortung liegt beim Anwender.
