HOX Profiholzschraube HX Senkkopf, Teilgewinde, verzinkt, ETA-21/0768

Ab 130 Millimetern führt nur noch die dickere Stärke weiter

Achtzig Millimeter misst die kürzeste Ausführung, 300 die längste. Bis 120 mm stehen beide Stärken nebeneinander, 5 und 6 mm; darüber geht allein die 6-mm-Ausführung mit, erst in Schritten von 10 mm, ab 160 mm in Schritten von 20 mm. Der Antrieb folgt der Stärke: 5 mm laufen mit HX20, 6 mm mit HX30.

Bei 300 Millimetern greift das Gewinde auf den letzten 62

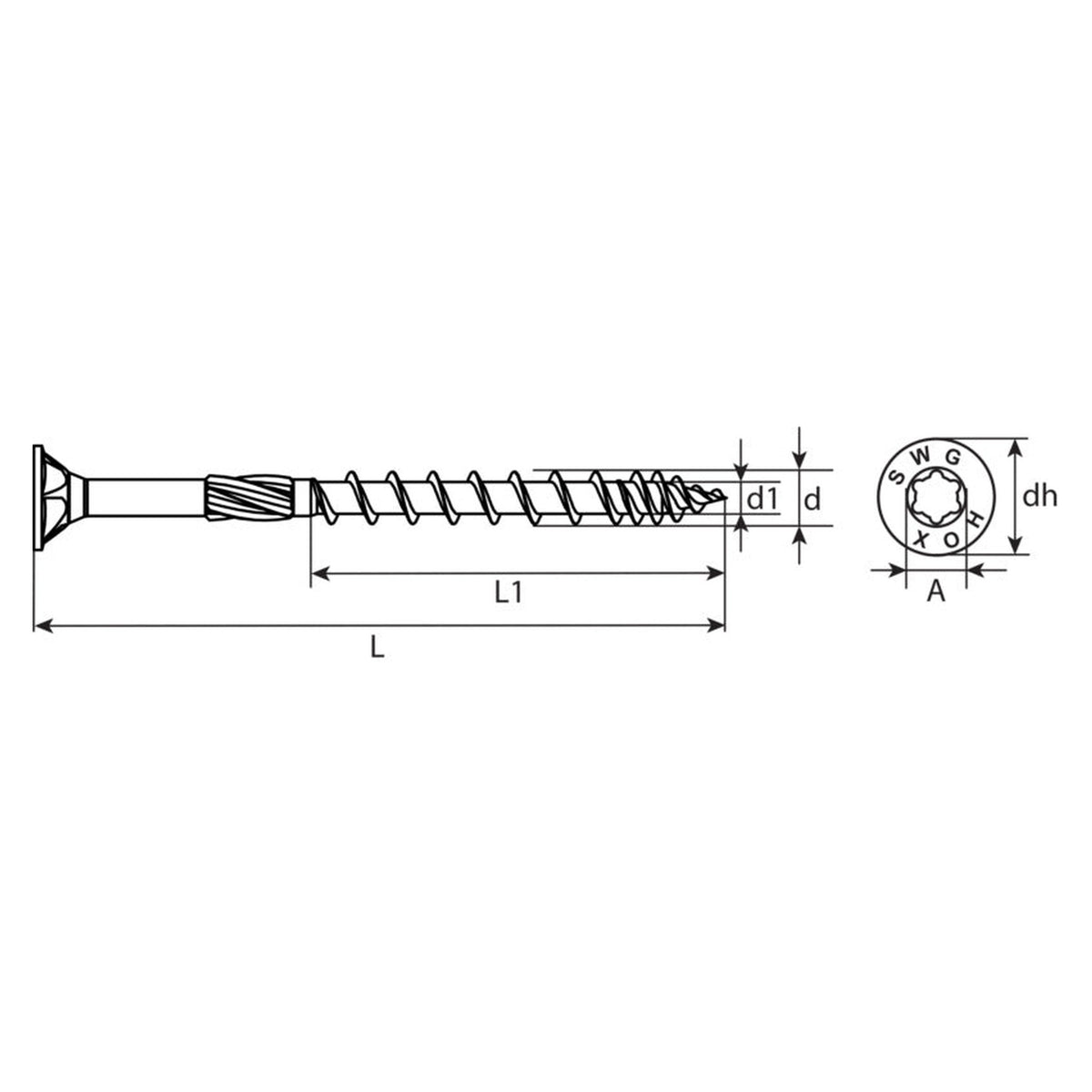

Von 110 mm Länge an bleibt die Gewindelänge der dickeren Stärke bei 62 mm stehen. Was danach an Nennlänge dazukommt, wächst allein am glatten Abschnitt, bis bei 300 mm ganze 238 mm ohne Gewinde bleiben. Bei den kurzen Ausführungen liegen die Werte dichter beisammen: 44 mm Gewinde von 80 bis 100 mm, bei 5 mm Stärke 45 mm bis zur Länge 90 und 53 mm darüber.

Was Kopf und Schaft mitbringen

• Frästaschen unter dem Kopf: Beim Einziehen tragen sie Werkstoff ab, damit der Kopf flächenbündig sitzt und oben wenig Span austritt.

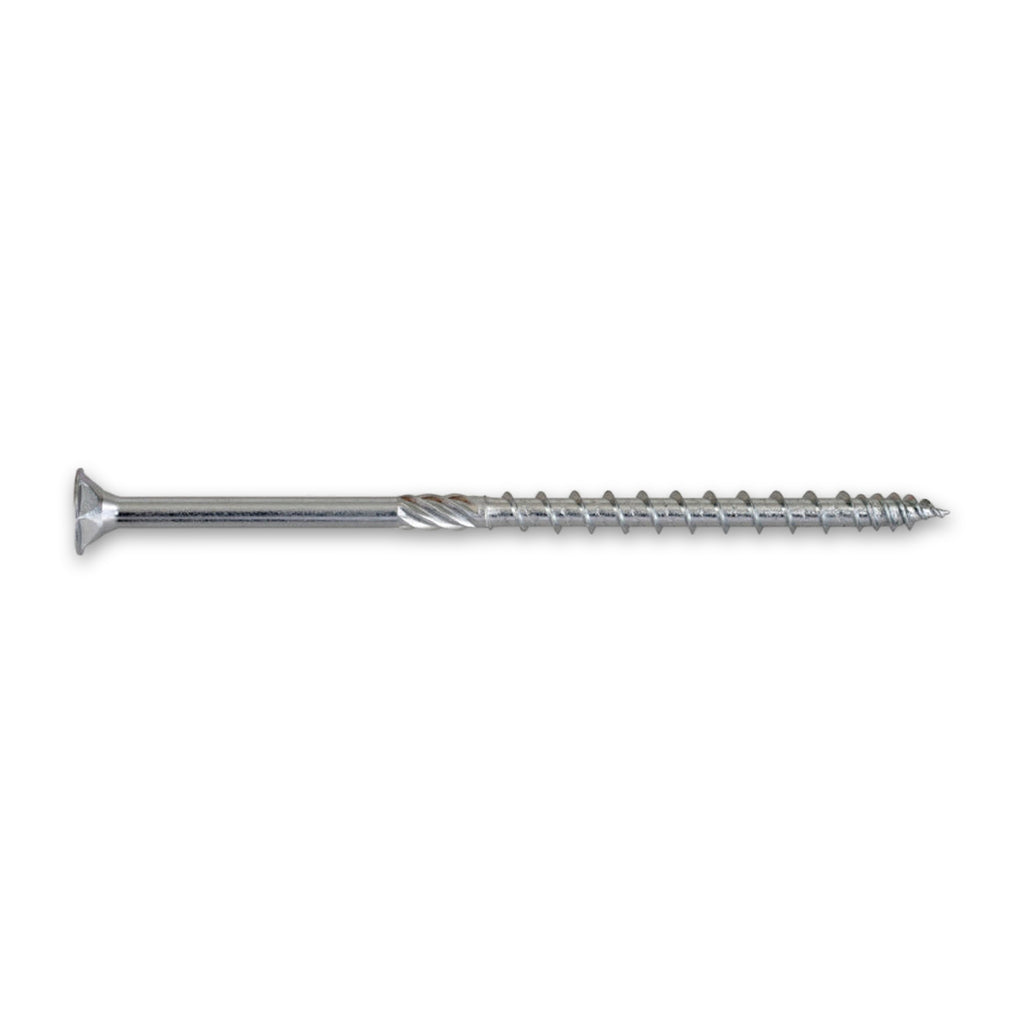

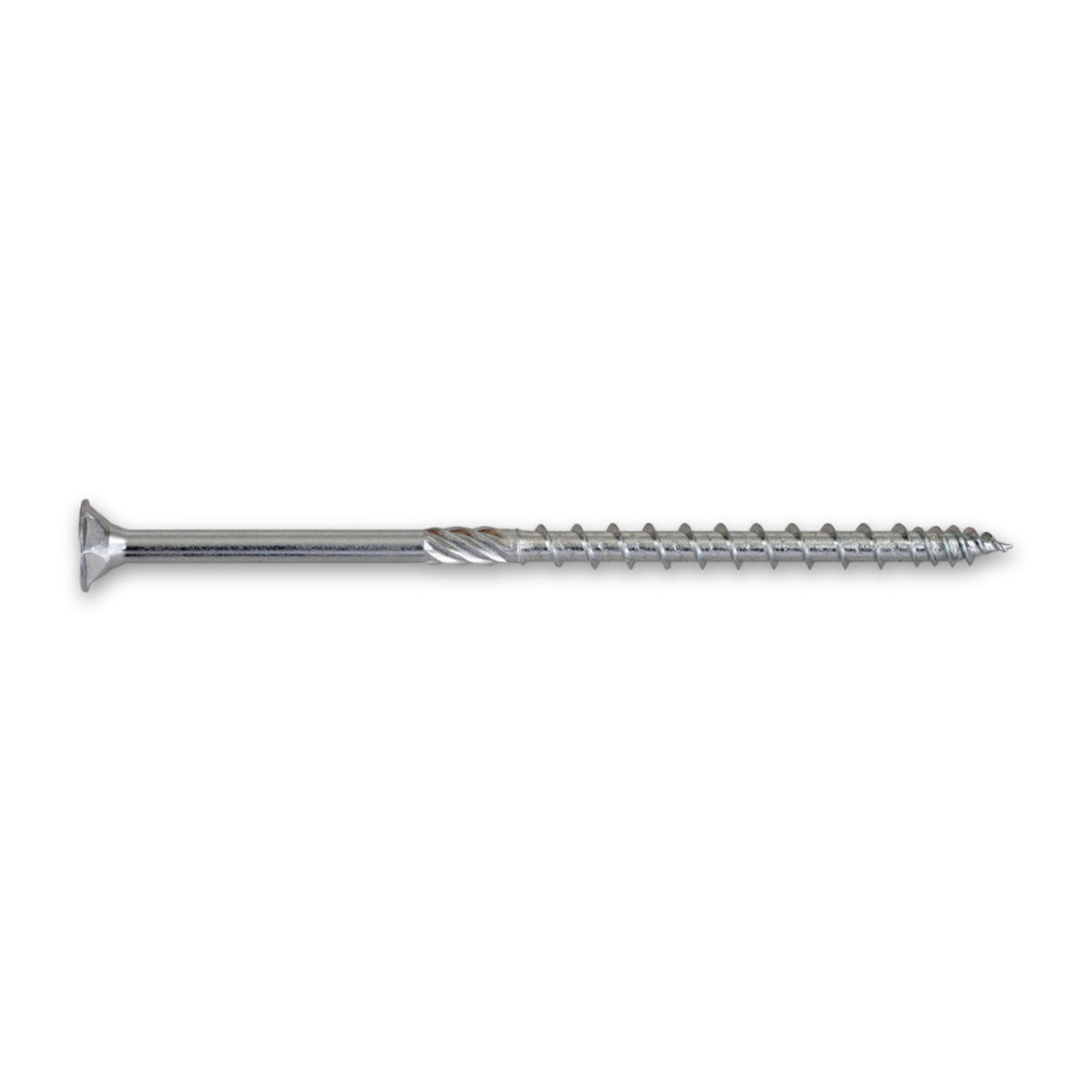

• Reibteil am Schaft: Ein Fräser, angeführt dafür, dass lange Schrauben leichter durchgehen. Ausgewiesen ist er ab 80 mm Schraubenlänge und damit über die ganze Reihe hinweg.

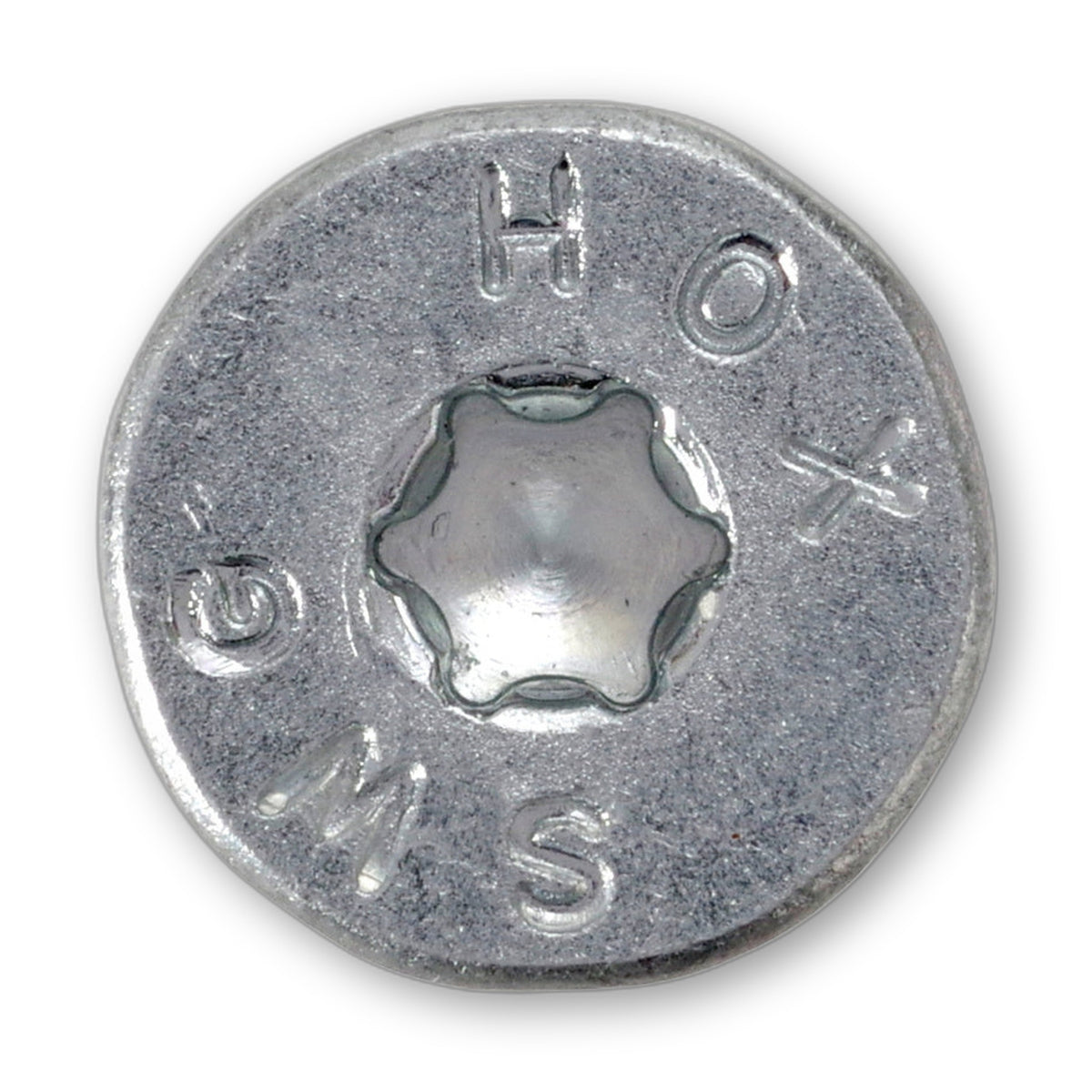

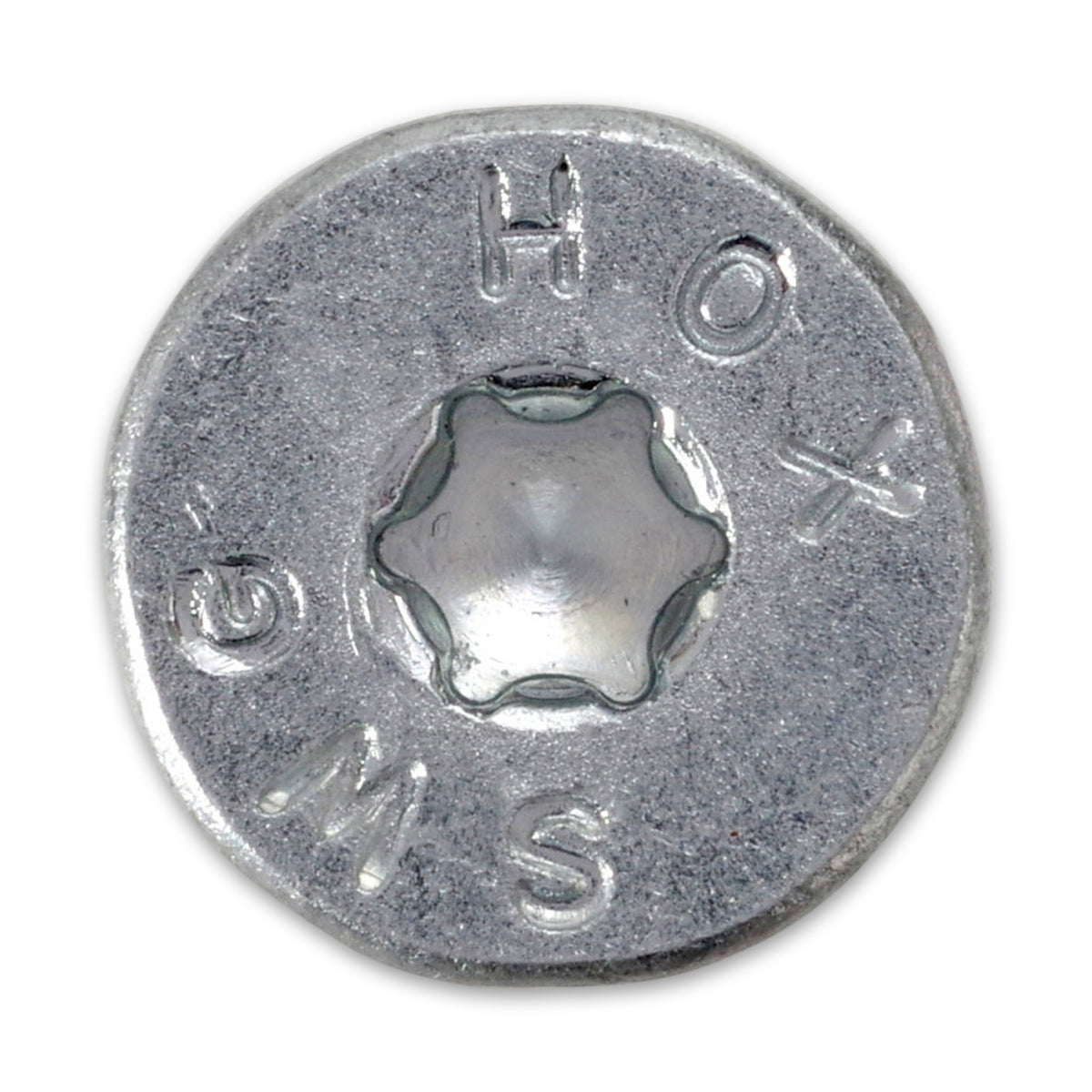

• Der Kopf misst mindestens 9,5 oder 11,5 mm: Mehr als diesen kleinsten Wert führt die Aufstellung je Stärke nicht. Wo eine Senkung vorbereitet ist, muss sie mindestens so viel aufnehmen.

Häufige Fragen

Deckt die Bewertung jede Länge dieser Reihe ab?

Aufgeführt sind dort Ausführungen mit 5 mm ab 40 mm Länge und mit 6 mm ebenfalls ab 40 mm. Diese Reihe setzt erst bei 80 mm an und bleibt damit innerhalb der genannten Spanne. Was daraus für ein Bauvorhaben folgt, steht in der Bewertung selbst und in der zugehörigen Leistungserklärung; die Verantwortung für die Konstruktion liegt beim Anwender.

Bringt eine längere Ausführung mehr Halt im unteren Bauteil?

Entscheidend ist nicht die Gesamtlänge, sondern das Verhältnis aus der Dicke des Bauteils davor und der Gewindestrecke dahinter. Weil das Gewinde ab 110 mm nicht mehr mitwächst, verlängert sich mit der Nennlänge allein der glatte Anteil, und die fassende Strecke bleibt dieselbe.
