Hutmutter Sechskant hohe Form, Stahl verzinkt, DIN 1587

Ein offenes Gewindeende verschwindet unter der Kuppe

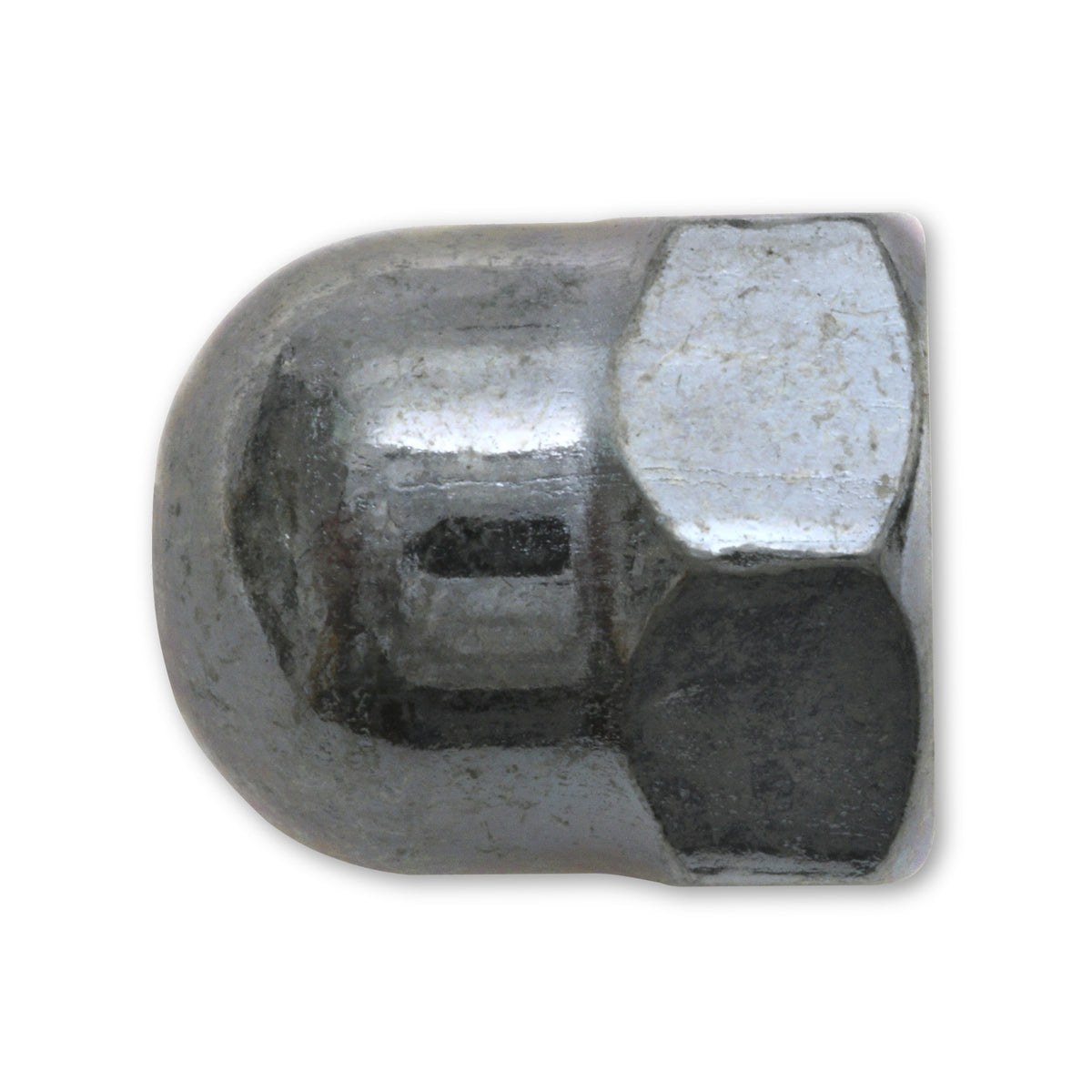

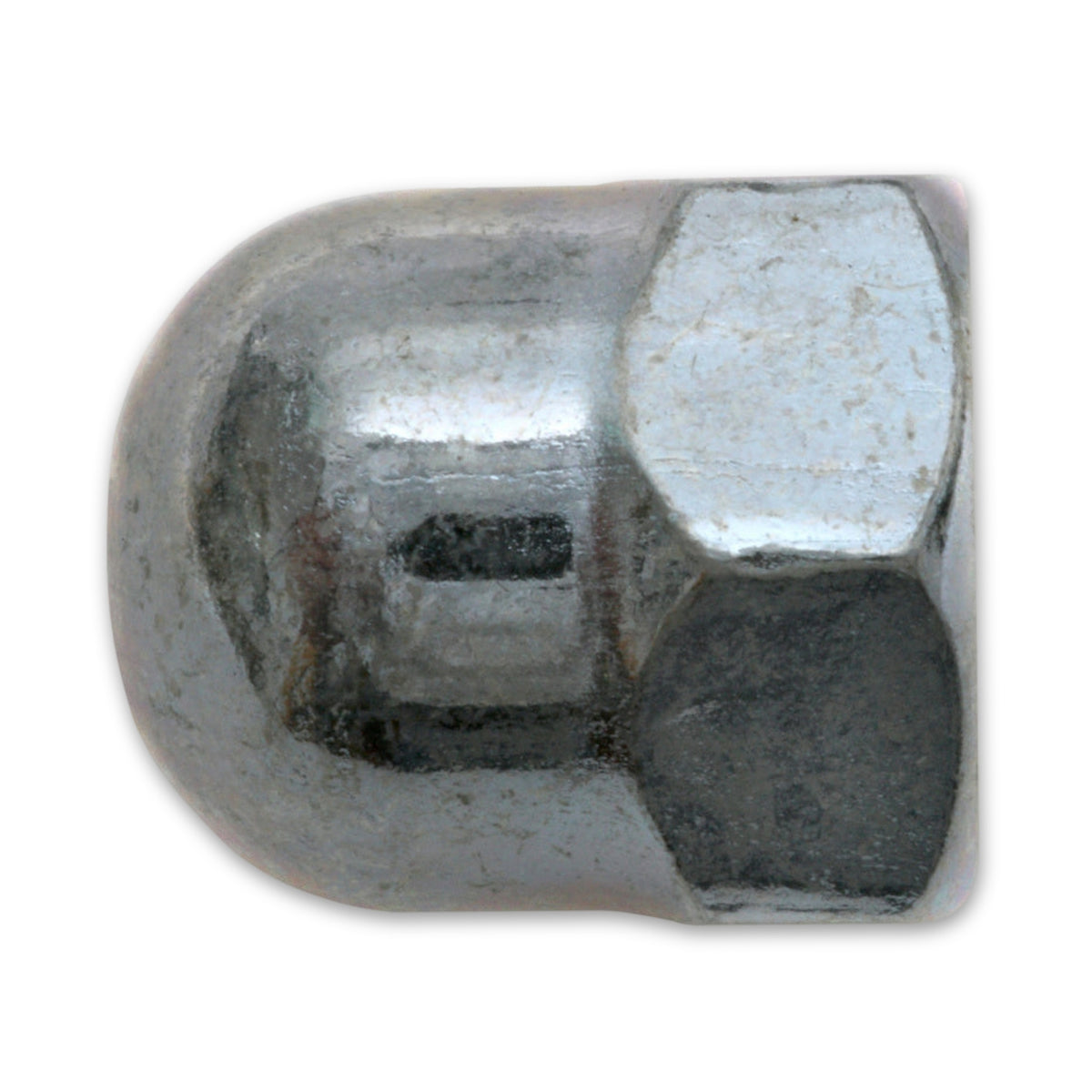

Steht eine Schraube oder eine Gewindestange über die Verschraubung hinaus, bleibt das Gewinde offen liegen. Diese Mutter deckt es ab: Über dem Sechskant sitzt eine geschlossene Kuppe, und darin endet das Gewinde. Angegeben ist die Ausführung zum Schutz vor heraus- und abstehenden Gewindeenden von Schrauben und Gewindestücken, mit dem Zweck, die Verletzungsgefahr an solchen Stellen zu verringern.

Was von der Bauhöhe auf die Kuppe entfällt

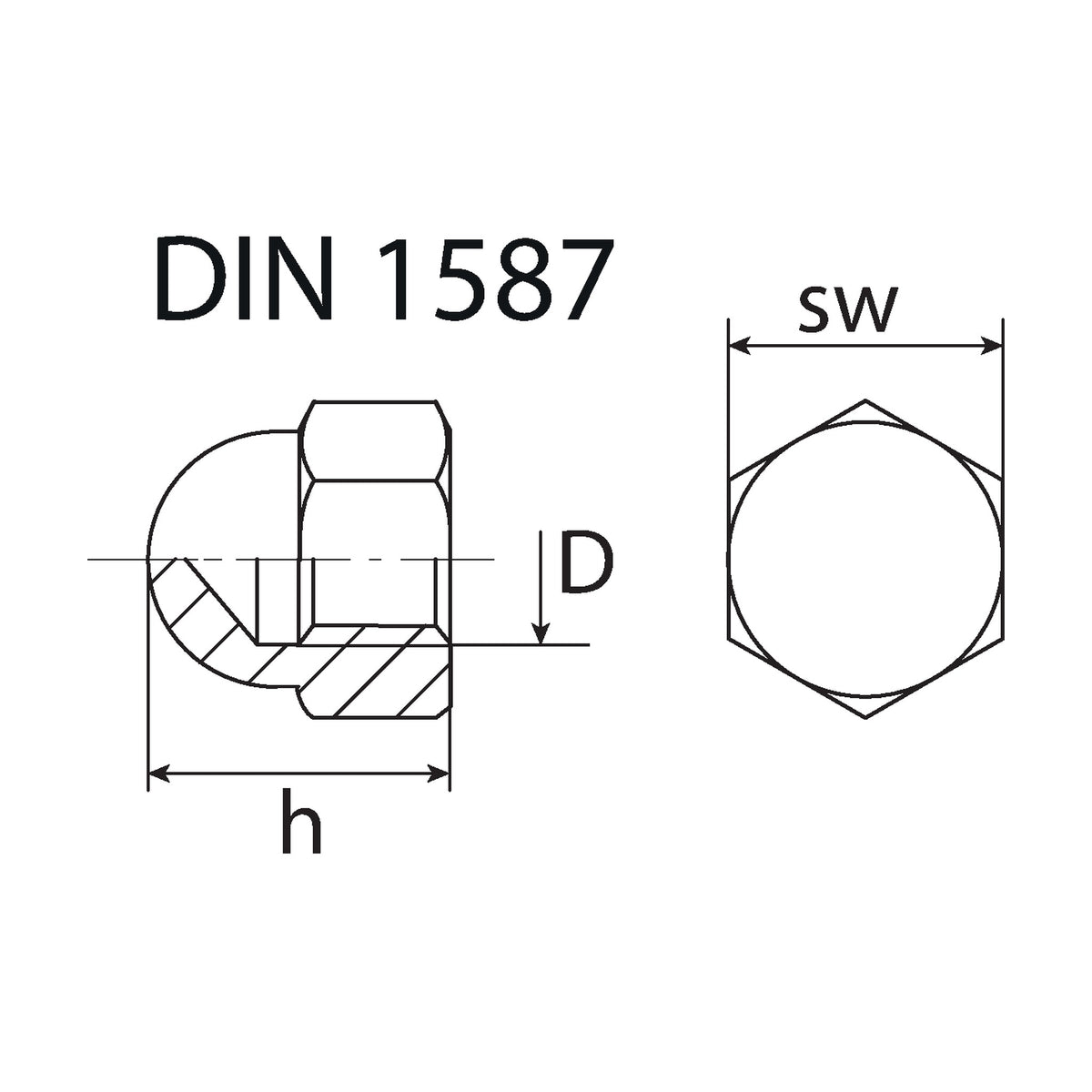

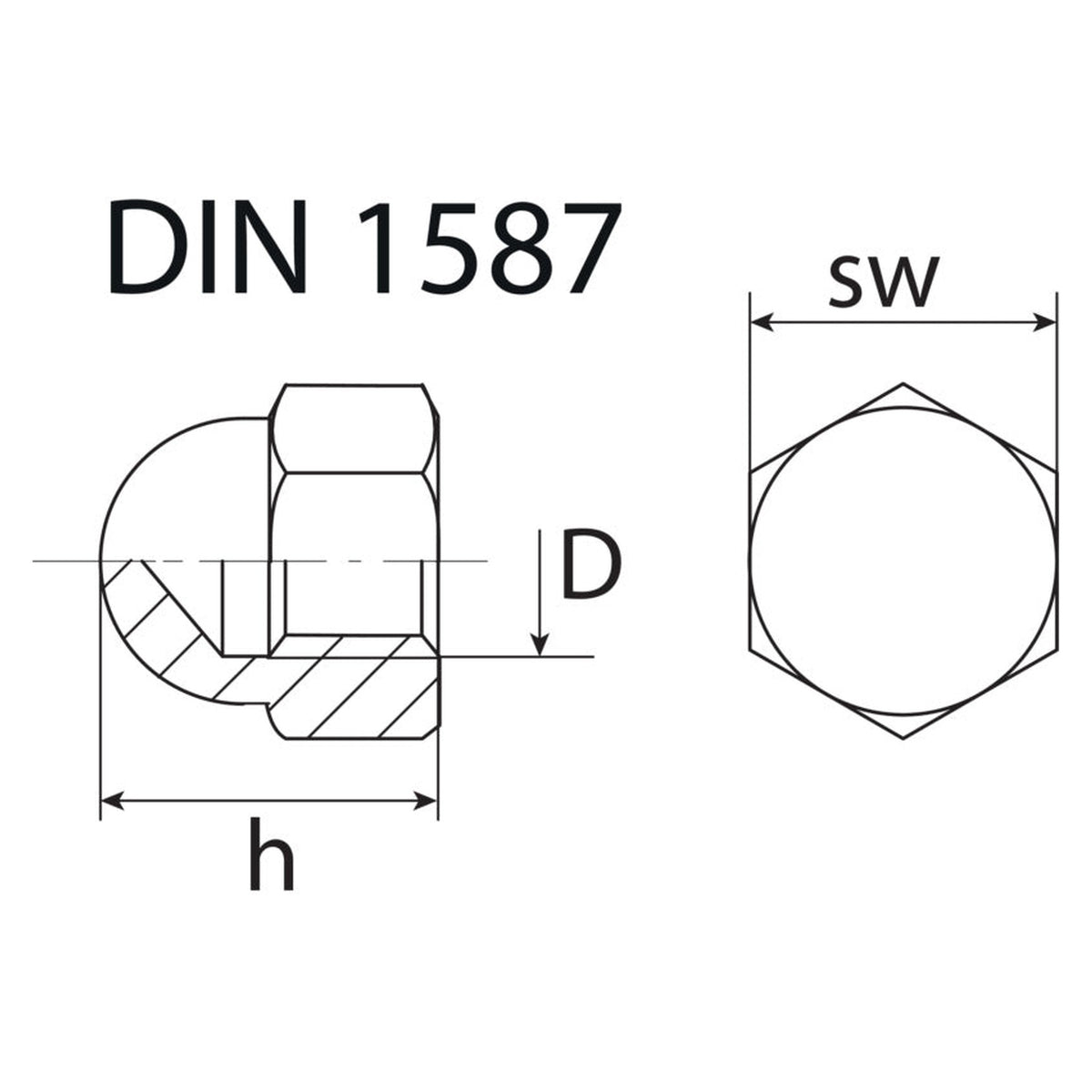

Bei jeder Größe geht etwas weniger als die Hälfte der Gesamthöhe auf den Sechskant und der Rest auf die Kuppe darüber. Beide Teile wachsen mit der Gewindegröße mit, von 6 mm Gesamthöhe bei der kleinsten Ausführung bis 28 mm bei der größten. Wie weit ein Gewindeende in die Kuppe hineinragen darf, begrenzt deren Innenraum; ein Maß dafür führt die Reihe nicht.

Platz über der Verschraubung und der passende Schlüssel

Anders als eine flache Mutter braucht diese Bauart Raum über dem Bauteil, denn die Kuppe baut auf. Zur Auswahl gehört deshalb nicht nur das Gewinde, sondern auch die Frage, was an der Einbaustelle nach oben hin frei bleibt. Gefasst wird die Mutter am Sechskant, dessen Schlüsselweite mit der Größe von 5 auf 24 mm wächst.

Häufige Fragen

Passt die Mutter auf jedes überstehende Gewinde?

Zusammenpassen müssen zuerst Nenngröße und Gewindeart; diese Reihe führt metrisches Regelgewinde. Dazu kommt die Länge des Überstands: Weil die Kuppe geschlossen ist, kann ein zu langes Gewindeende nicht durchtreten, und die Mutter setzt daran auf, bevor sie am Bauteil anliegt.

Schützt die Kuppe das Gewinde vor Nässe?

Abgedeckt wird das Gewindeende nach außen, und mehr sagt die Bauform nicht aus. Eine Abdichtung gegen Wasser, Staub oder Spritzwasser gehört nicht dazu, und aus der verzinkten Oberfläche folgt weder eine Schutzdauer noch ein bestimmter Einsatzort.
