Hydraulikschlagnippel gerade, Stahl verzinkt, DIN 71412

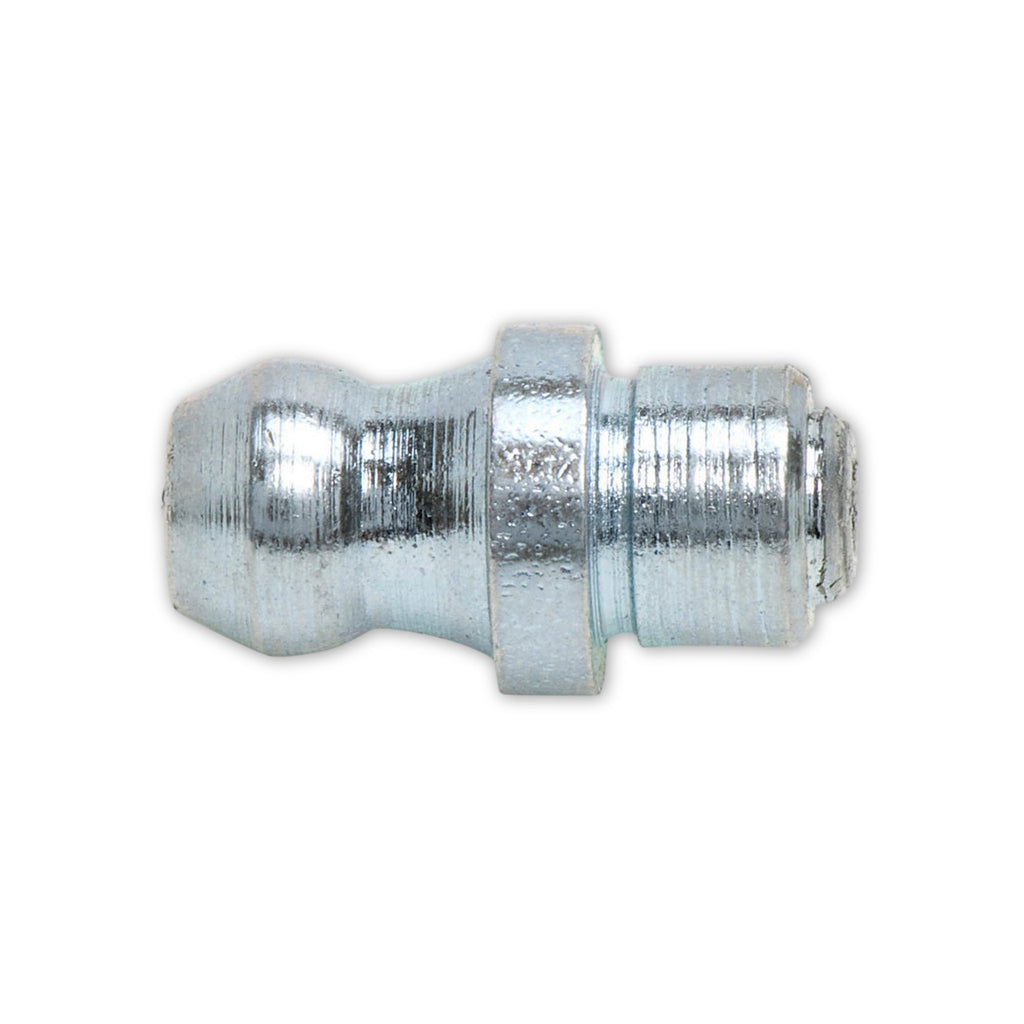

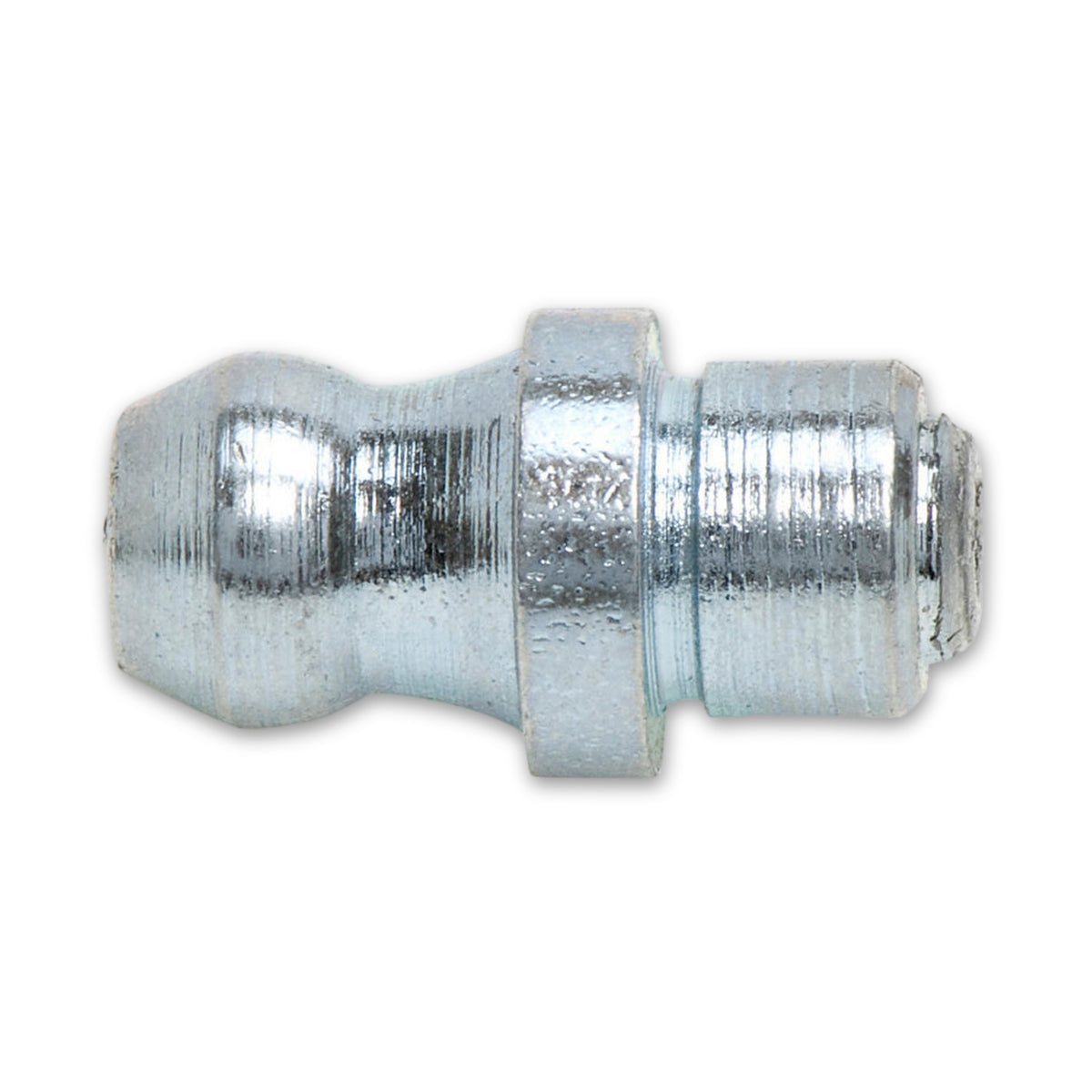

Der Hydraulikschlagnippel (gerade, H1, Form A) ist die feste Anschlussstelle an einer Schmierstelle, auf die das Mundstück einer Fettpresse aufgesetzt wird. Er trägt einen glatten Zapfen von 6 mm Durchmesser ohne Gewinde und wird in eine Bohrung eingeschlagen. Ausgeführt ist er aus verzinktem Stahl nach DIN 71412.

Eingeschlagen statt eingeschraubt

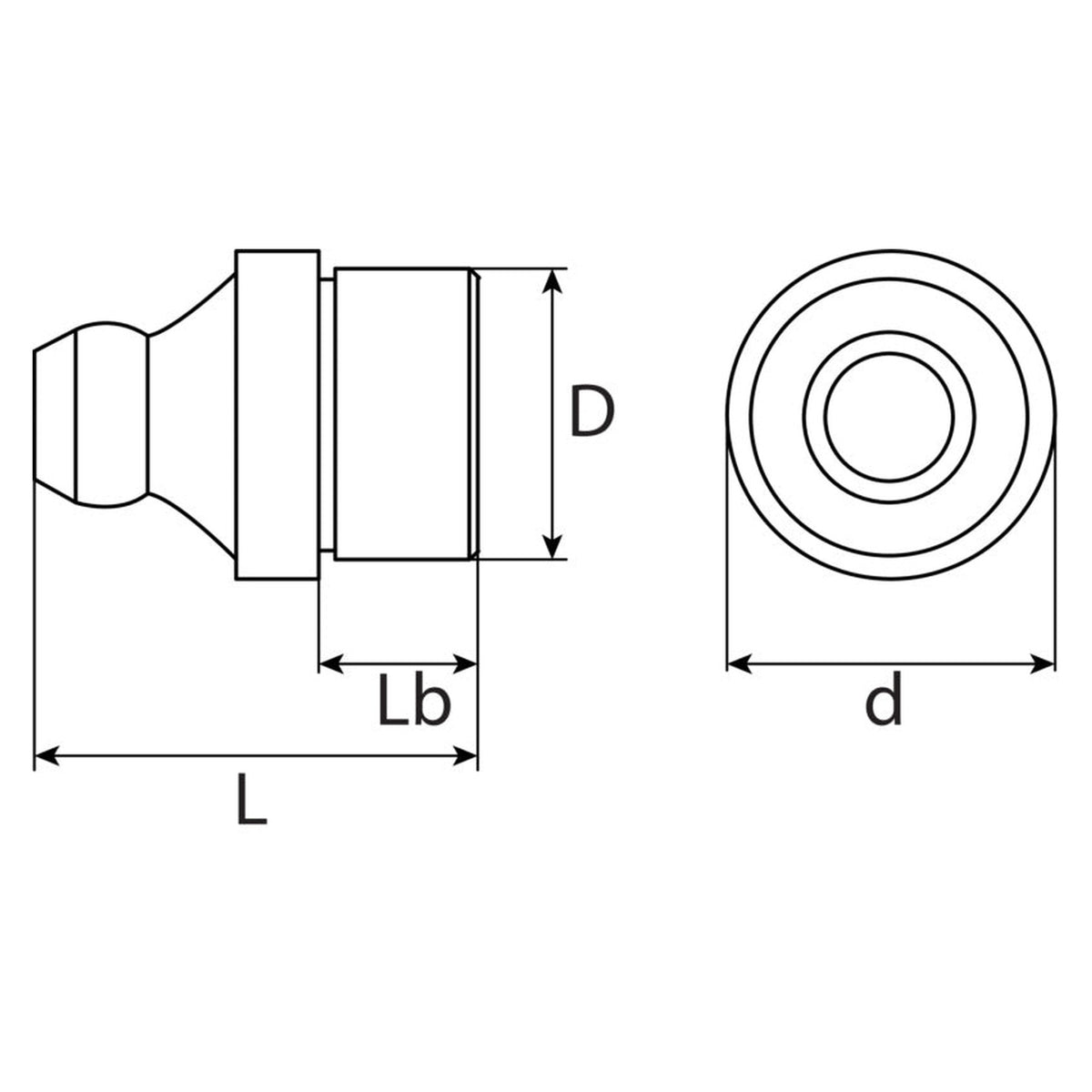

Hat ein Bauteil an der Schmierstelle nur eine Bohrung und kein geschnittenes Gewinde, entfällt mit dem glatten Zapfen das Gewindeschneiden. Der Name Schlagnippel kommt vom Einschlagen in die Bohrung. Der Zapfen ist 5,5 mm lang, der Nippel insgesamt 15 mm; der übrige Teil steht aus dem Bauteil heraus und trägt den Kopf, auf den das Mundstück greift.

Die Kugel im Nippel öffnet nur unter Pressendruck

Das Mundstück der Fettpresse setzt formschlüssig auf dem Kopf an. Im Nippel verschließt eine federbelastete Kugel den Durchgang. Erst der Druck der Presse öffnet sie, nach dem Abnehmen schließt sie wieder. Diese Rückschlagfunktion ist keine Abdichtung gegen Innendruck. Bei der geraden Form liegt der Kopf in der Achse des Zapfens, die Presse wird also von vorn angesetzt.

Wo Schlagnippel eingesetzt werden

Schmiernippel allgemein dienen an Lagern, Scharnieren, Wellen und Achsen zum Nachschmieren. Der Schlagnippel kommt dort in Frage, wo die Schmierstelle eine Bohrung ohne Gewinde hat, im Maschinenbau, in der Instandhaltung und in der Landtechnik, etwa als Ersatz eines vorhandenen Nippels.

Häufige Fragen

Wird der Nippel eingeschlagen oder eingeschraubt?

Er wird eingeschlagen, denn der glatte Zapfen hat kein Gewinde. Hat die Schmierstelle ein Gewinde, braucht es einen Schraubnippel mit passender Gewindebezeichnung. Ob Bohrung oder Gewinde vorliegt, zeigt der Blick auf den vorhandenen Nippel oder in die Unterlagen zur Maschine.

Passt der Nippel an die Stelle eines alten Schlagnippels?

Das Zapfenmaß des alten Nippels ist das Vergleichsmaß: Hatte er ebenfalls einen glatten Zapfen von 6 mm, ist die Bohrung für diese Zapfengröße vorgesehen. Messen Sie den Zapfen des ausgebauten Nippels nach.

Welches Mundstück und welche Fettpresse passen?

Für Nippel nach DIN 71412 werden Hydraulikgreifkupplungen als Mundstück geführt. Trichter-, Flach- und Bajonettnippel haben jeweils ein anderes Mundstück; die Bezeichnung des Mundstücks an der eigenen Presse zeigt, für welche Nippelbauart es gedacht ist.

Wie viel Platz braucht die Fettpresse?

Vor dem Kopf muss in Achsrichtung Freiraum für Presse und Mundstück bleiben. Wie viel, hängt von der Presse ab; probeweises Ansetzen an der Einbaustelle zeigt es. Ist es zu eng, kommen abgewinkelte Bauformen in Frage, die den Kopf in eine andere Richtung führen.
