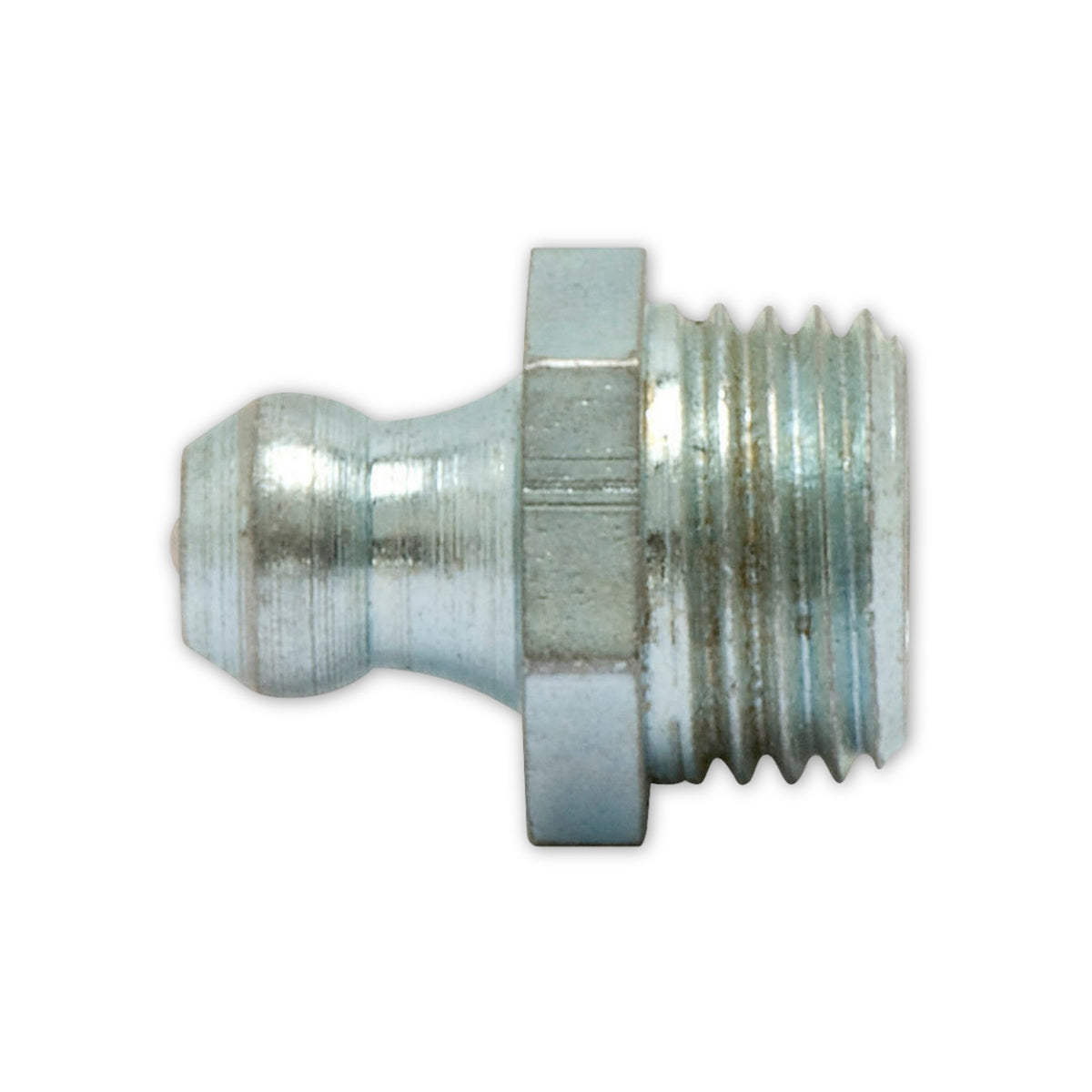

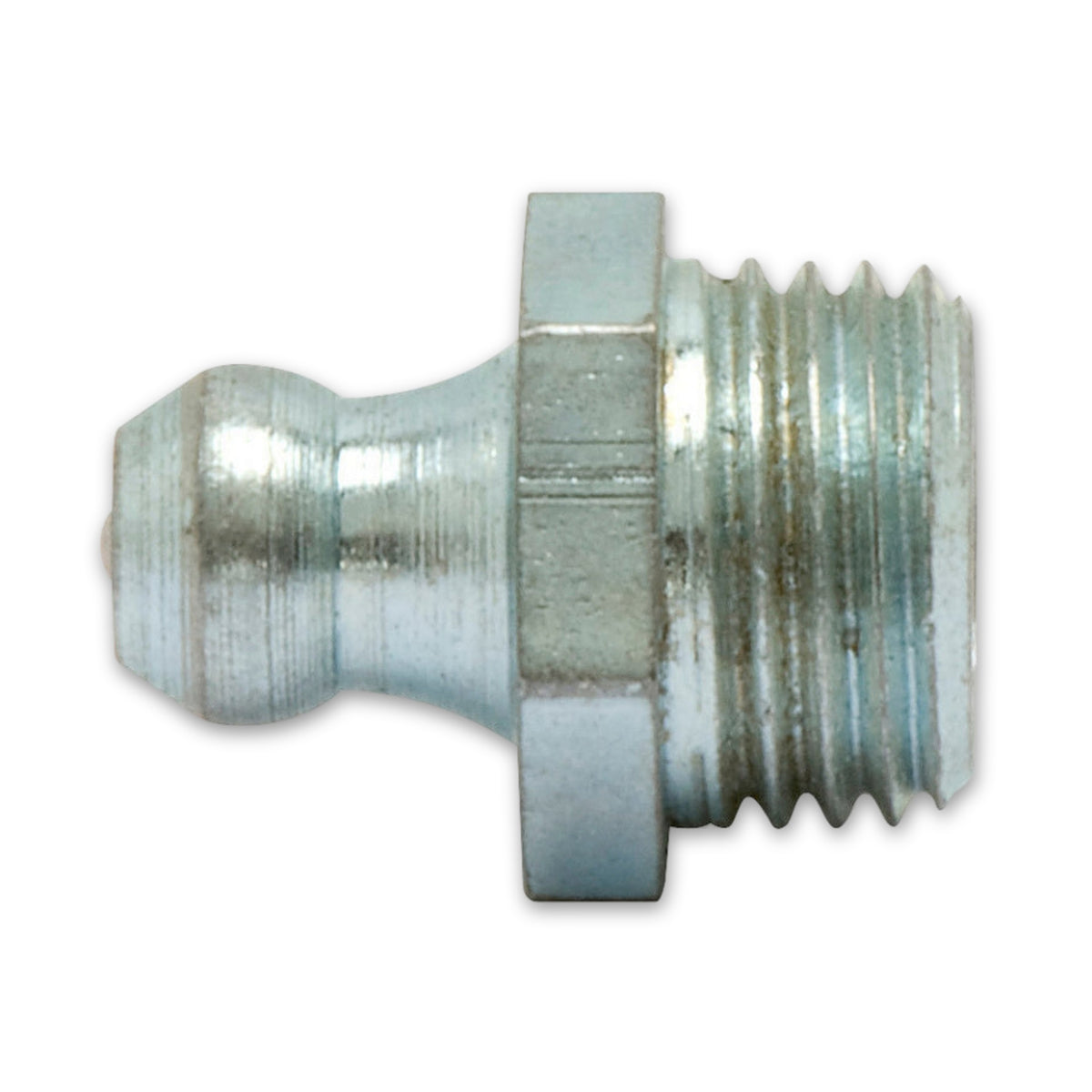

Hydraulikschmiernippel gerade, Stahl verzinkt, DIN 71412

Der Hydraulikschmiernippel H1 ist die fest eingebaute Anschlussstelle, über die eine Fettpresse eine Schmierstelle erreicht. Diese Ausführung ist gerade, besteht aus verzinktem Stahl und ist als Kegelschmiernippel nach DIN 71412 angegeben. Für die Auswahl zählen die Gewindegröße der Aufnahme und der Platz vor der Schmierstelle.

Fettpresse ansetzen, Schmierstelle schützen

Das Mundstück der Fettpresse setzt formschlüssig auf dem Nippelkopf an. Beim Pumpen gibt eine federbelastete Kugel den Durchgang erst frei, wenn der Druck der Presse hoch genug ist, und kehrt danach in die Schließstellung zurück. Der Nippel bleibt dabei dauerhaft in der Schmierstelle eingebaut.

Gerade Form: Der Zugang liegt in der Achse

Bei der geraden Form wird die Fettpresse in Verlängerung des Nippels angesetzt. Dafür muss vor der Schmierstelle Einbaufreiraum bleiben, denn übliche Fettpressen bauen sperrig. Wo dieser Platz fehlt, kommen abgewinkelte Bauformen in Frage: H2 für 45°-Ausführungen und H3 für 90°-Ausführungen, während H1 die gerade Ausführung bezeichnet.

Die Gewindegröße der Aufnahme bestimmt die Auswahl

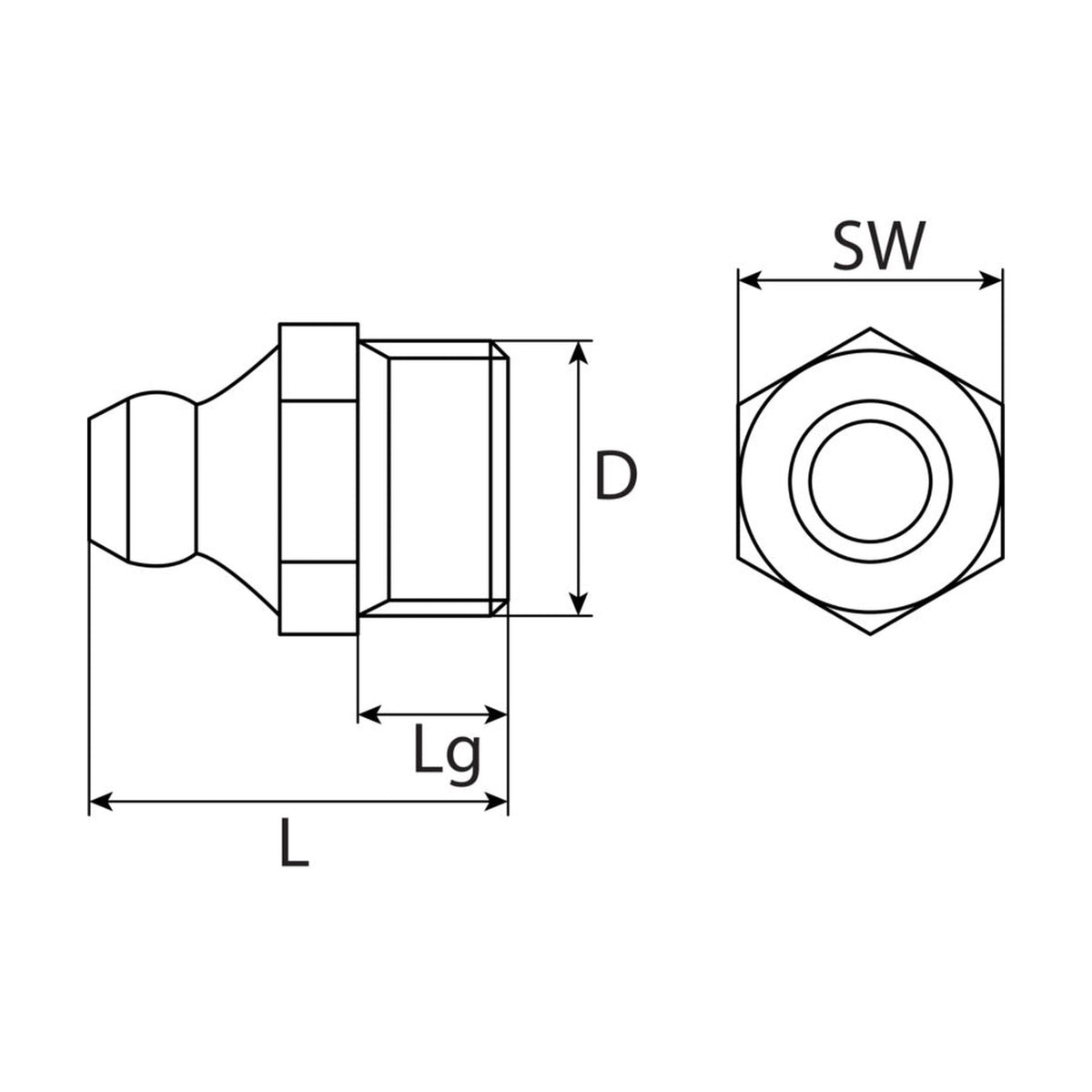

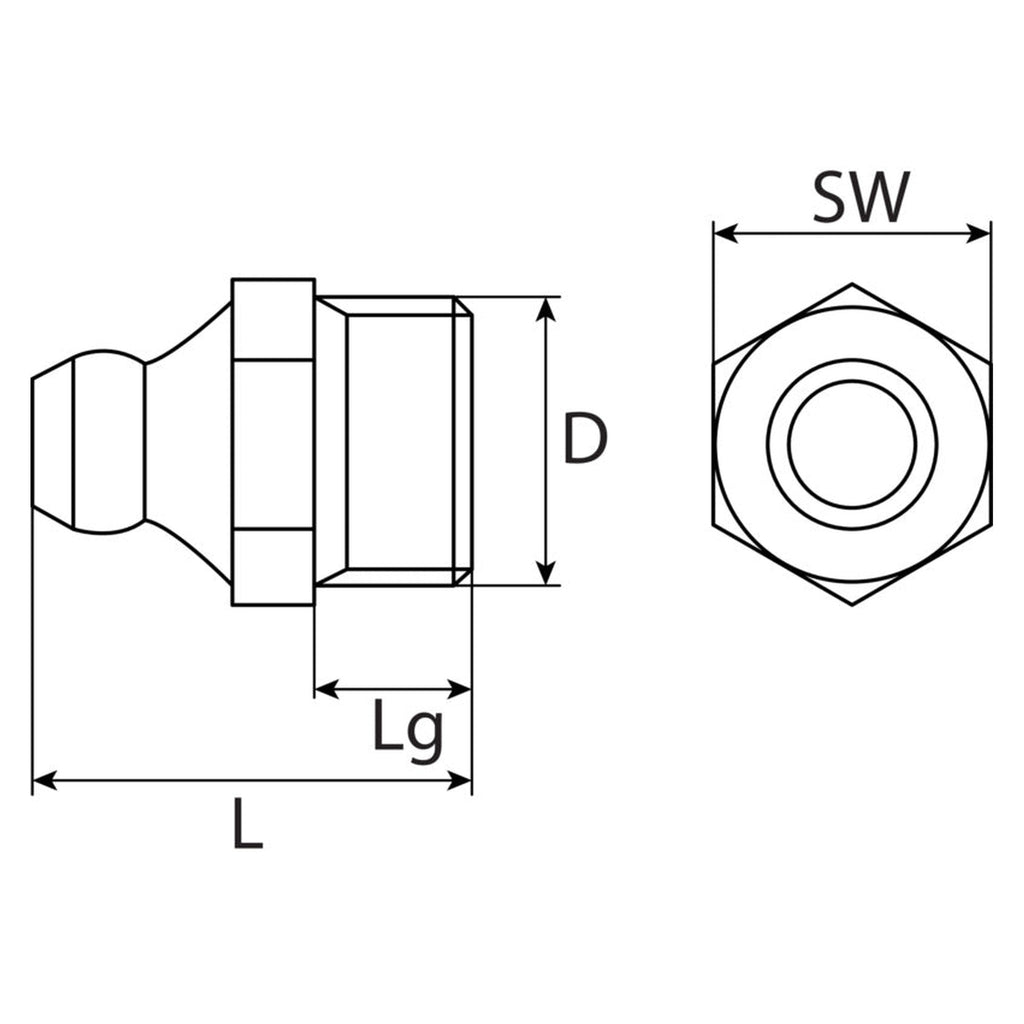

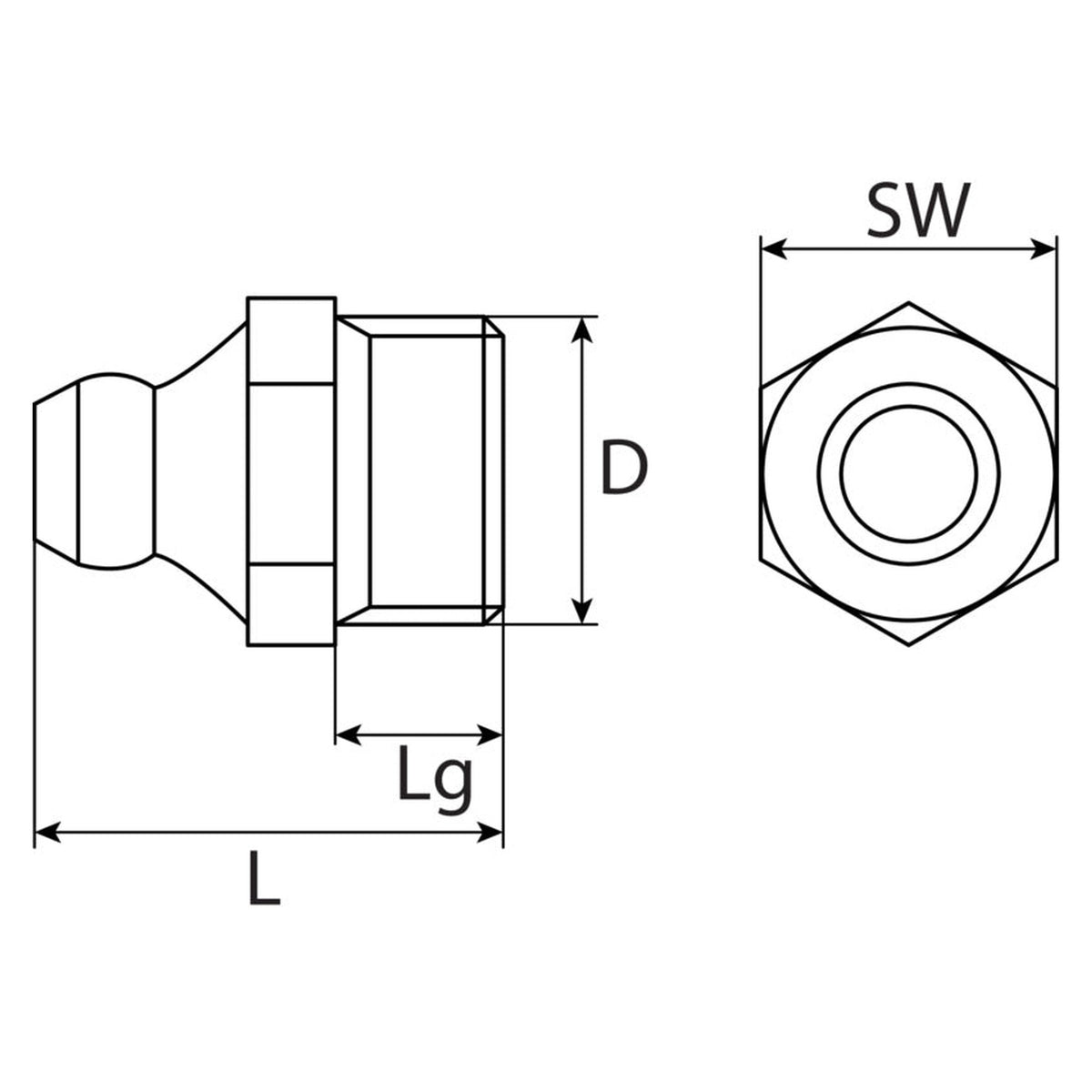

Maßgeblich sind Größe und Steigung der Aufnahme: M6 × 1, M8 × 1 oder M10 × 1. Das Außengewinde ist als kegelig und selbstsichernd angegeben. Ein solcher Nippel wird in ein übliches zylindrisches Innengewinde eingedreht. Abzugrenzen sind andere Gewindesysteme wie R, NPT oder UNF. Eingedreht wird mit einem Schlüssel am Sechskant, Schlüsselweite 7 mm bei M6 × 1, 9 mm bei M8 × 1 und 11 mm bei M10 × 1.

Wo die gerade Form Platz in Achsrichtung braucht

Die gerade Form gehört an frei zugängliche Schmierstellen, vor denen in Achsrichtung Raum für die Fettpresse bleibt, etwa an Lagern, Scharnieren, Gelenk- und Antriebswellen, Linearführungen, Hydraulikzylindern, Industrieketten und Achsen. Üblich ist das im Maschinenbau, in der Instandhaltung und in Landmaschinen- und Fahrzeugwerkstätten.

Häufige Fragen

Genügt die Angabe M8 × 1, um den passenden Nippel zu finden?

Ja, wenn die Aufnahme ein metrisches Gewinde M8 × 1 hat, passt die Größe M8 × 1. Das kegelige Außengewinde wird in das übliche zylindrische Innengewinde eingedreht. Aufnahmen mit R, NPT oder UNF sind ein anderes Gewindesystem.

Welches Mundstück der Fettpresse gehört zu diesem Nippelkopf?

Zu Kegelschmiernippeln nach DIN 71412 passen Hydraulikgreifkupplungen und Hohlmundstücke. Ein Greifmundstück erkennen Sie an den Backen, die den kugelförmigen Kopf umgreifen. Spitz-, Schiebe- und Bajonettmundstücke gehören zu anderen Nippelarten.

Dichtet der Nippel gegen Innendruck ab?

Nein. Die Kugel schützt die Schmierstelle vor Schmutz und Feuchtigkeit, sie dichtet nicht gegen Innendruck ab. Er dient dem Nachschmieren, nicht als druckdichte Verbindung.
