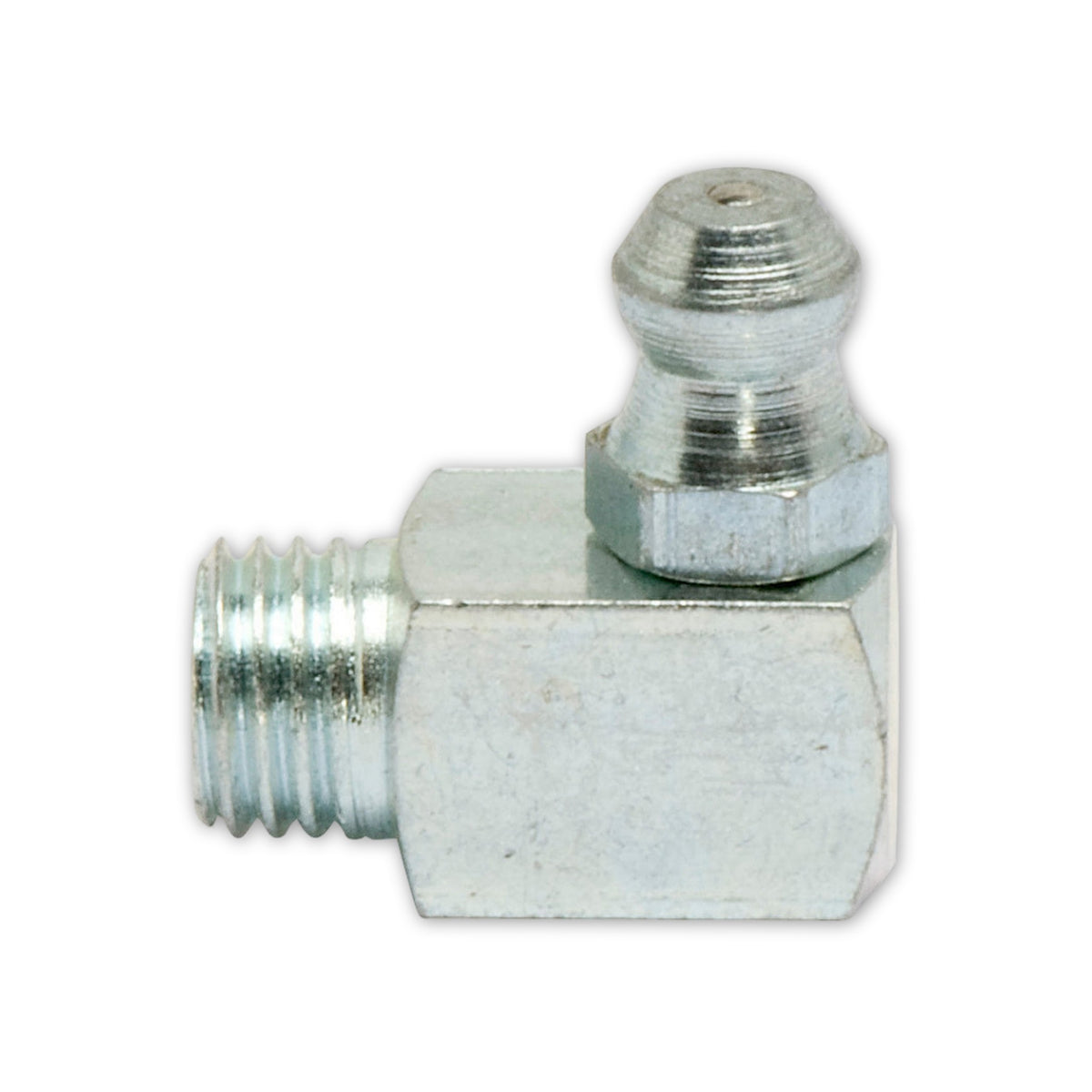

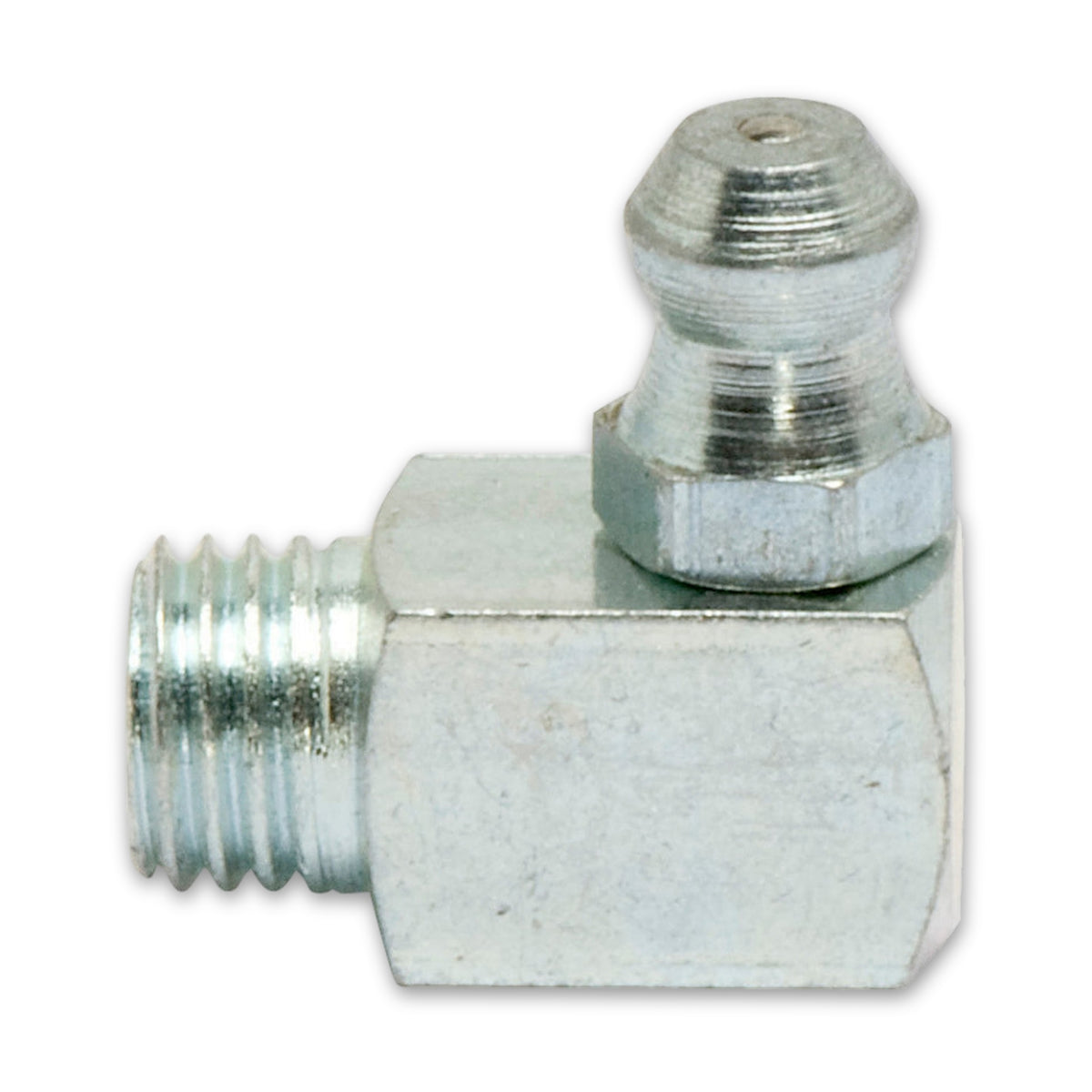

Hydraulikschmiernippel 90 Grad gewinkelt, Stahl verzinkt, DIN 71412

Der Hydraulikschmiernippel H3 ist ein gewinkelter Kegelschmiernippel nach DIN 71412 mit Vierkant aus verzinktem Stahl. Er bildet die fest eingebaute Anschlussstelle, an der das Mundstück einer Fettpresse ansetzt. H3 steht bei Kegelschmiernippeln üblicherweise für die 90-Grad-Ausführung, H1 ist gerade, H2 hat 45 Grad. Zur Auswahl gehören das Gewinde (M6 × 1, M8 × 1 oder M10 × 1) und das Mundstück der Fettpresse.

Fest eingebauter Anschluss zum Nachschmieren

Zum Nachschmieren setzt das Mundstück der Fettpresse formschlüssig auf dem Kopf an, und das Fett wird unter Druck durch den Nippel gepresst. Eine federbelastete Kugel verschließt den Durchgang, weicht erst unter dem Druck der Presse aus ihrem Sitz und kehrt danach zurück. So schützt der Nippel die Schmierstelle vor Schmutz und Feuchtigkeit, dichtet aber nicht gegen Innendruck ab. Der Schmierkopf ist als gehärtet angegeben.

Gewinkelter Kopf für die Zugangsrichtung

Beim Typ H3 steht der Schmierkopf im Winkel zum Gewinde. Die Fettpresse setzt damit anders an als bei einem geraden Nippel H1 oder einem 45-Grad-Nippel H2, etwa wenn vor der Bohrung wenig Raum bleibt und seitlich mehr.

Eindrehen mit einem Schlüssel am Vierkant

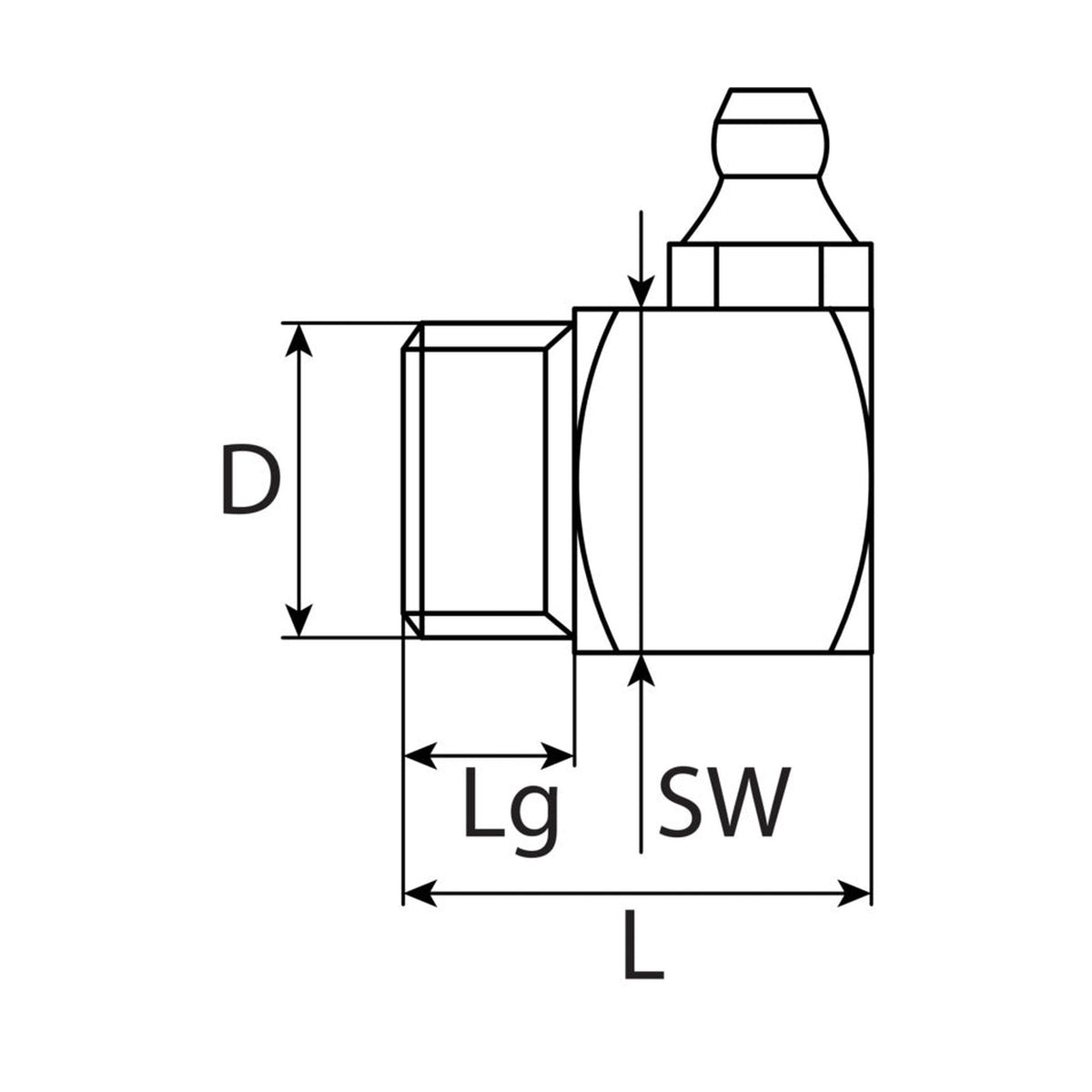

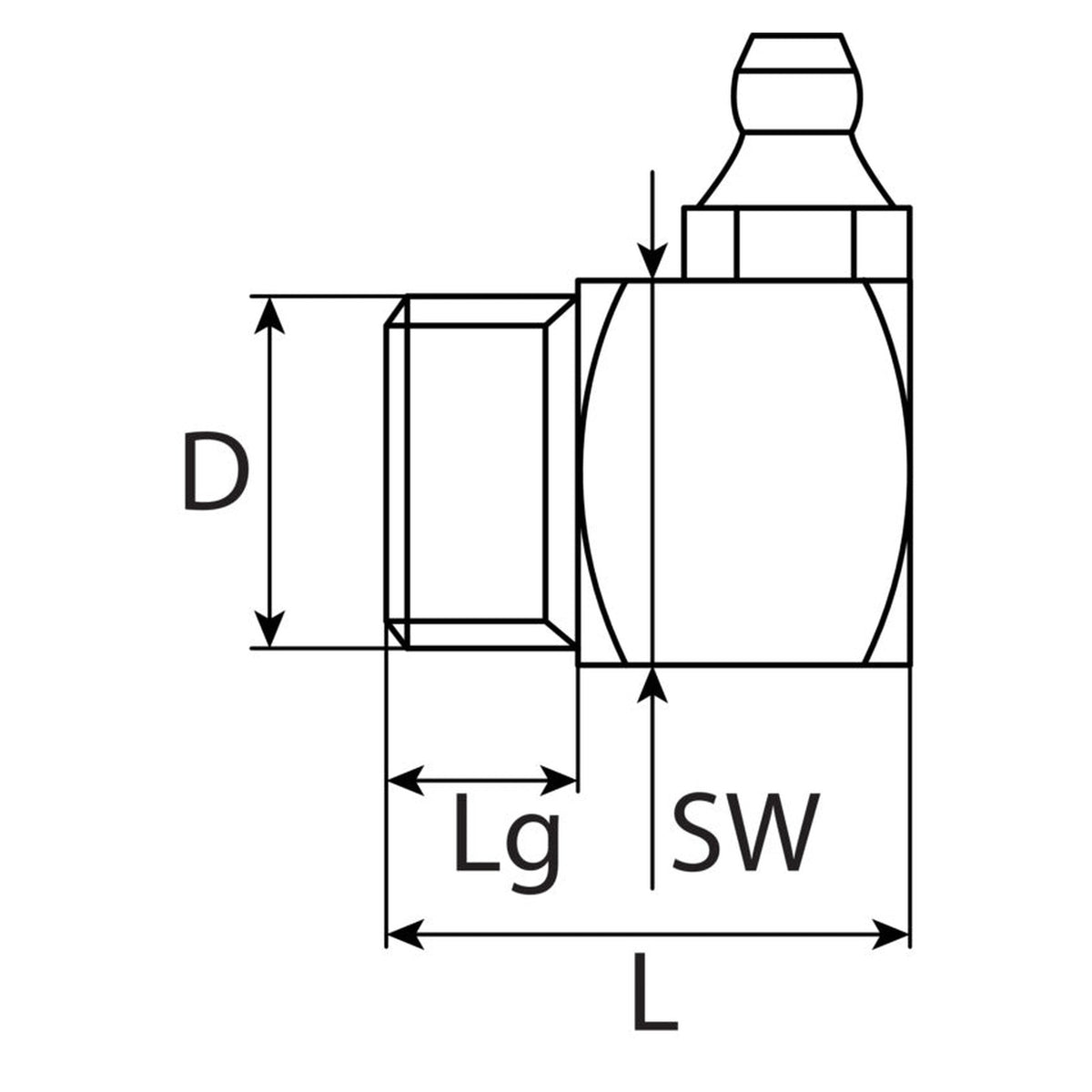

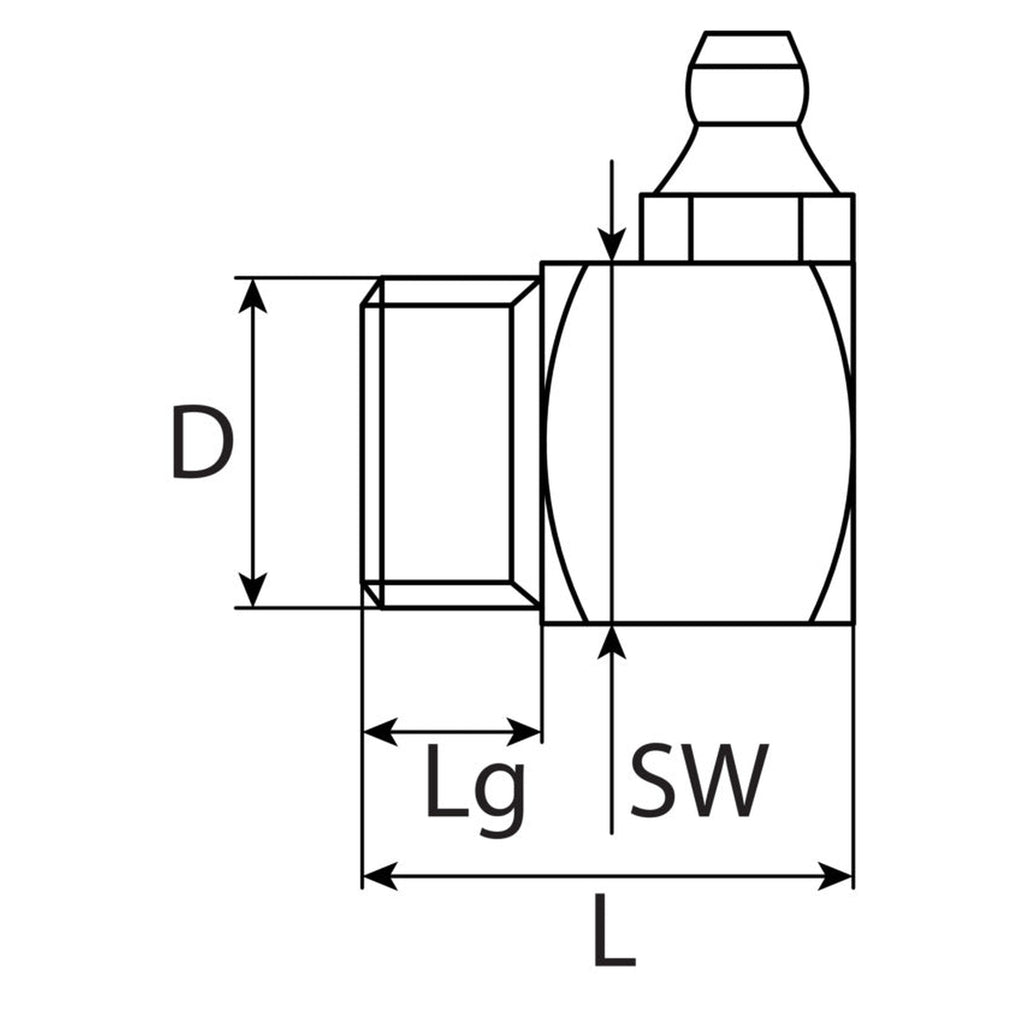

Eingedreht wird mit einem Maulschlüssel am Vierkant über dem Gewinde. Die Schlüsselweite beträgt 9 mm bei M6 × 1 und M8 × 1 und 11 mm bei M10 × 1, für die beiden kleineren Größen genügt also ein Schlüssel. Angegeben ist ein kegeliges Außengewinde mit selbstsichernder Wirkung.

Häufige Fragen

Was bedeutet H3 bei einem Schmiernippel?

H3 bezeichnet bei Kegelschmiernippeln die Ausführung mit 90 Grad; H1 ist gerade, H2 steht für 45 Grad. Wer einen Nippel ersetzt, vergleicht Winkel und Kopfform, denn Kataloge benennen Bauformen teils mit H-Typen, teils mit Formbuchstaben.

Welches Mundstück der Fettpresse gehört an diesen Nippel?

Für Kegelschmiernippel nach DIN 71412 sind das Hohlmundstück und die Hydraulikgreifkupplung üblich, deren Regelausführung vier gestanzte Backen hat. Spitzmundstücke sowie Schiebe- und Bajonettkupplungen gehören zu anderen Nippelbauarten; ein Blick auf das Mundstück der eigenen Fettpresse zeigt vorab, was dort sitzt.

Passt der Nippel in mein vorhandenes Gewinde?

Ja, wenn die Bohrung ein metrisches Innengewinde gleicher Größe und Steigung hat. Kegelige Außengewinde an Schmiernippeln werden in ein zylindrisches Innengewinde eingedreht und ziehen sich dort fest. Als Vergleich dient am sichersten der bisherige Nippel.

Wie viel Platz braucht die Fettpresse am eingebauten Nippel?

Der Platz muss für die Fettpresse samt Mundstück an der Seite reichen, aus der sie ansetzt. Vorab hilft es, die Presse mit Mundstück an die Einbaustelle zu halten und die Zugangsrichtung zu prüfen; der gewinkelte Kopf legt sie fest.
