Isolierplatten- und Dämmstoffdübel mit Stahlnagel, 10 mm

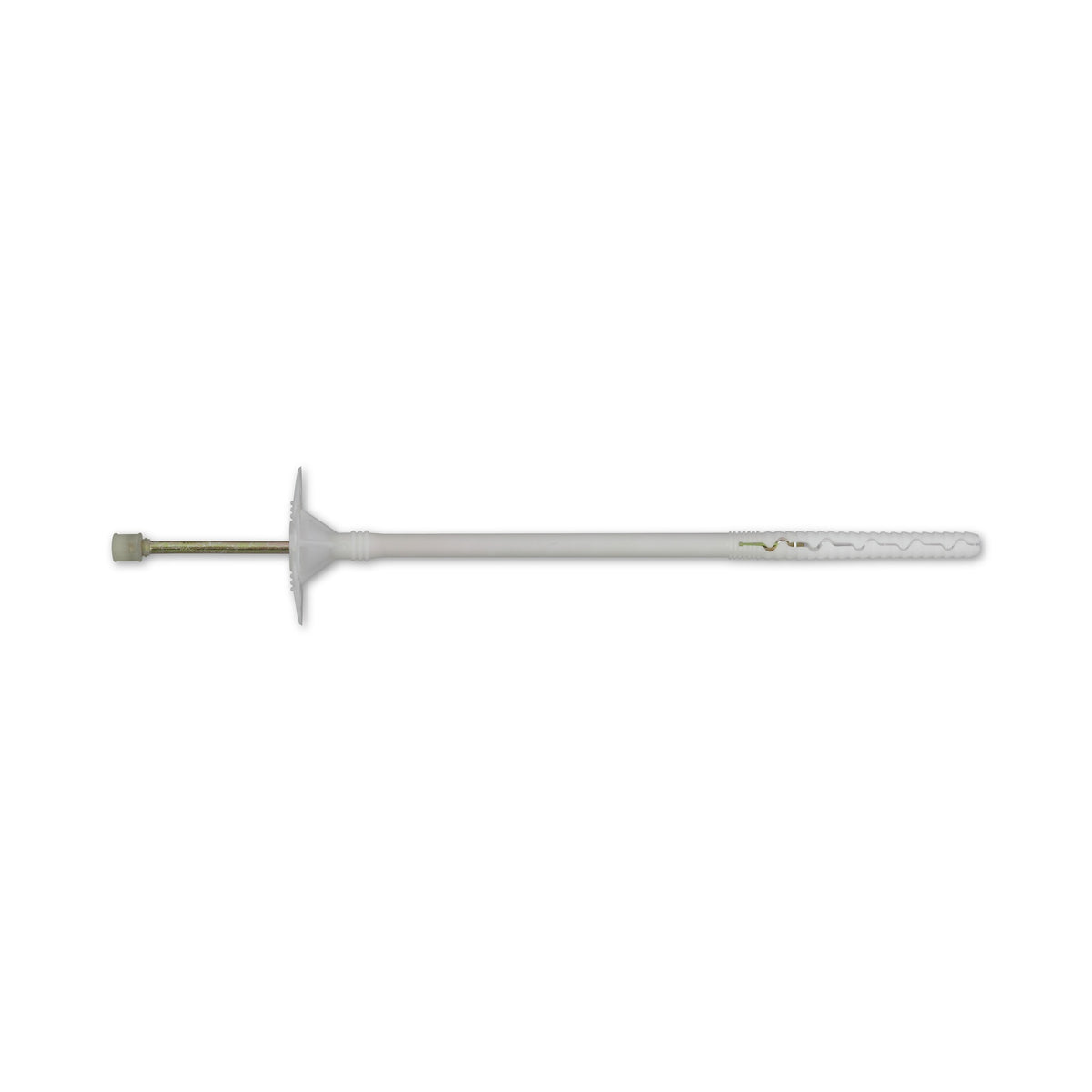

Dämmstoffdübel mit Stahlnagel halten Dämmplatten am Untergrund aus Beton oder Mauerwerk. Diese Ausführung hat eine Hülse mit 60 mm breitem Halteteller aus Polypropylen und einen eingeschlagenen Spreiznagel aus galvanisch verzinktem Stahl, dessen Kopf mit Kunststoff ummantelt ist. Welche Länge passt, 260 oder 300 mm, entscheidet die Dicke der Dämmung.

Spreiznagel mit Kunststoffkopf gegen Wärmebrücken

Spreiznagel heißt der Nagel, weil er beim Einschlagen die Hülse im Bohrloch aufweitet und gegen die Bohrlochwand drückt. Die Kunststoffummantelung am Nagelkopf verhindert Wärmebrücken, also Stellen, an denen Wärme leichter durch die Dämmschicht abfließt als durch die übrige Dämmung.

Länge richtet sich nach der Dämmstoffdicke

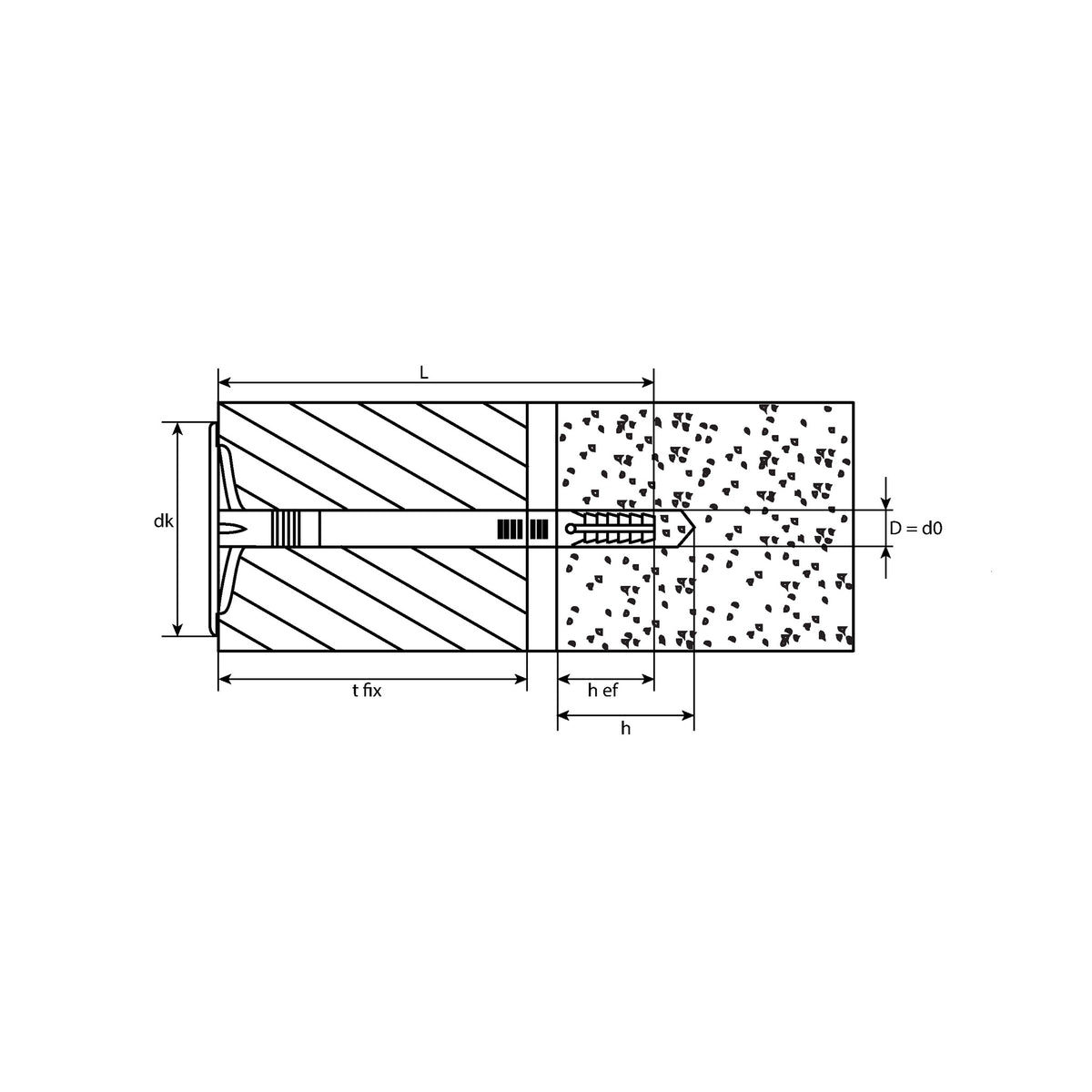

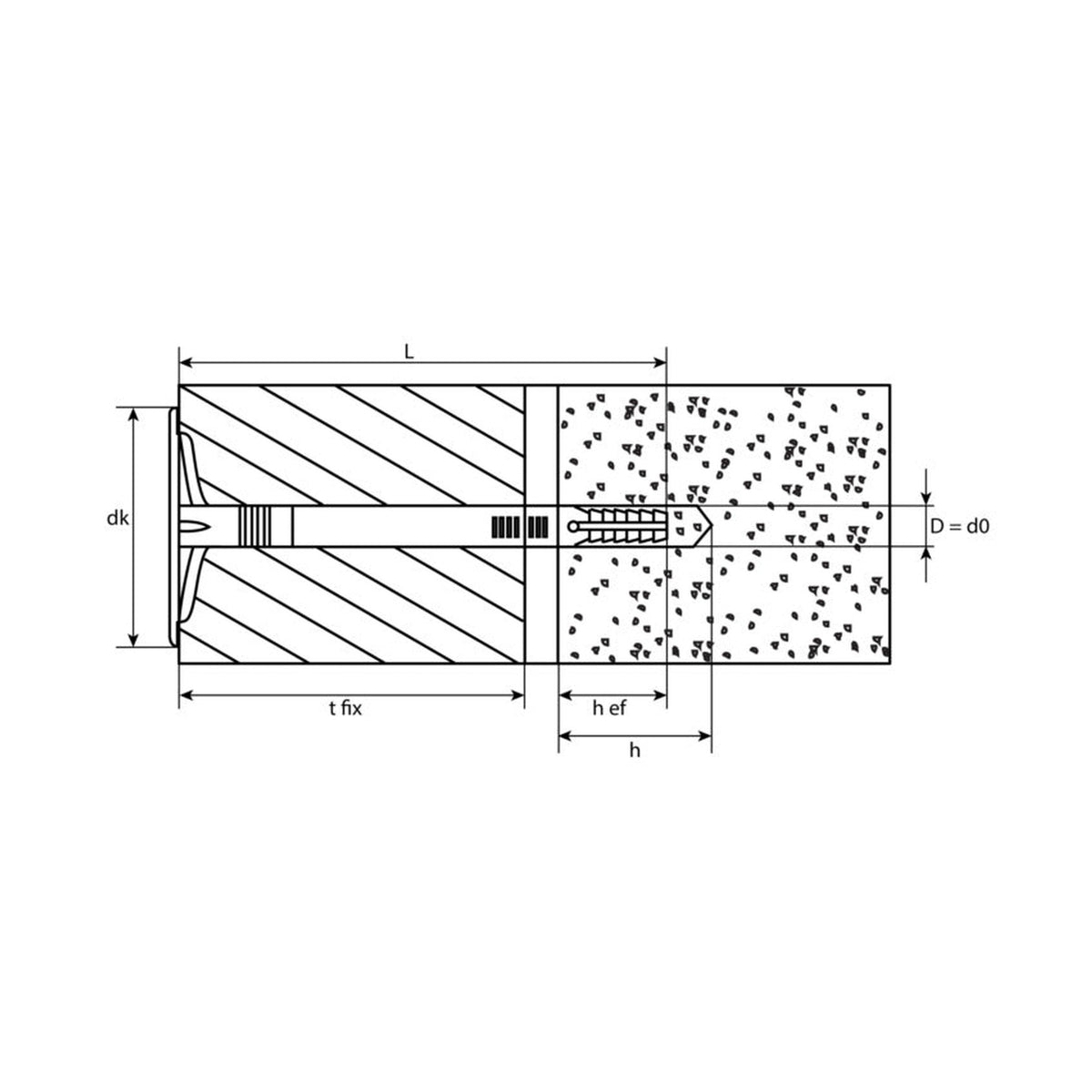

Die Gesamtlänge setzt sich aus der Dämmung und der Verankerung im Untergrund zusammen. Die Verankerungstiefe beträgt 60 mm. Deshalb nimmt die Ausführung mit 260 mm Dämmstoff bis 200 mm Dicke auf (Klemmbereich), die Ausführung mit 300 mm bis 240 mm. Liegt zwischen Dämmung und Wand eine Ausgleichsschicht oder nichttragende Schicht, verringert deren Dicke die mögliche Dämmstoffdicke. Gebohrt wird mit 10 mm Durchmesser und 70 mm Tiefe.

Montage durch die Dämmplatte hindurch

Zuerst wird durch die Dämmplatte hindurch gebohrt und das Bohrloch gereinigt. Dann schlägt man die Hülse mit dem Hammer durch die Platte ein und danach den Spreiznagel. Am Ende liegt der Halteteller vollständig auf der Platte auf. Die Montage erfolgt bei Temperaturen von 0 bis +40 °C. Ein Dübel, den kein Putz schützt, darf höchstens 6 Wochen der Sonneneinstrahlung ausgesetzt sein.

Dämmstoffe und Untergründe, für die der Dübel genannt ist

Der Dübel ist für nicht selbsttragende Dämmstoffe wie Mineralfaser oder Glaswolle und für harte, selbsttragende Dämmstoffe wie EPS-Hartschaum oder Hartschaumplatten vorgesehen. Genannt sind außerdem hinterlüftete Fassaden sowie Folien und Dichtfolien im Kellerbereich außen. Als Untergrund dienen Beton, Leichtbeton, Ziegelstein und Hohlblocksteine. Üblich ist die Verwendung bei der Fassadendämmung durch Stuckateure und Fassadenbetriebe.

Häufige Fragen

Kann ich damit eine Lampe oder einen Briefkasten an der gedämmten Wand befestigen?

Nein, der Dübel hält die Dämmplatte, nicht das Anbauteil. Für Anbauteile an gedämmten Wänden gibt es eigene Bauarten, zum Beispiel Spiraldübel und Abstandsmontagesysteme.

Wie viele Dübel brauche ich pro Dämmplatte?

Das legt die Planung des Bauvorhabens fest, nicht der Dübel selbst. Maßgeblich sind Dämmsystem, Dämmstoff und Untergrund; Angaben dazu liefern der Hersteller des Dämmsystems oder der Planer.

Wird der Dübel geschraubt oder eingeschlagen?

Er wird eingeschlagen: erst die Hülse, dann der Spreiznagel, beides mit dem Hammer. Das Bohrloch dafür wird mit einem 10-mm-Bohrer erstellt.
