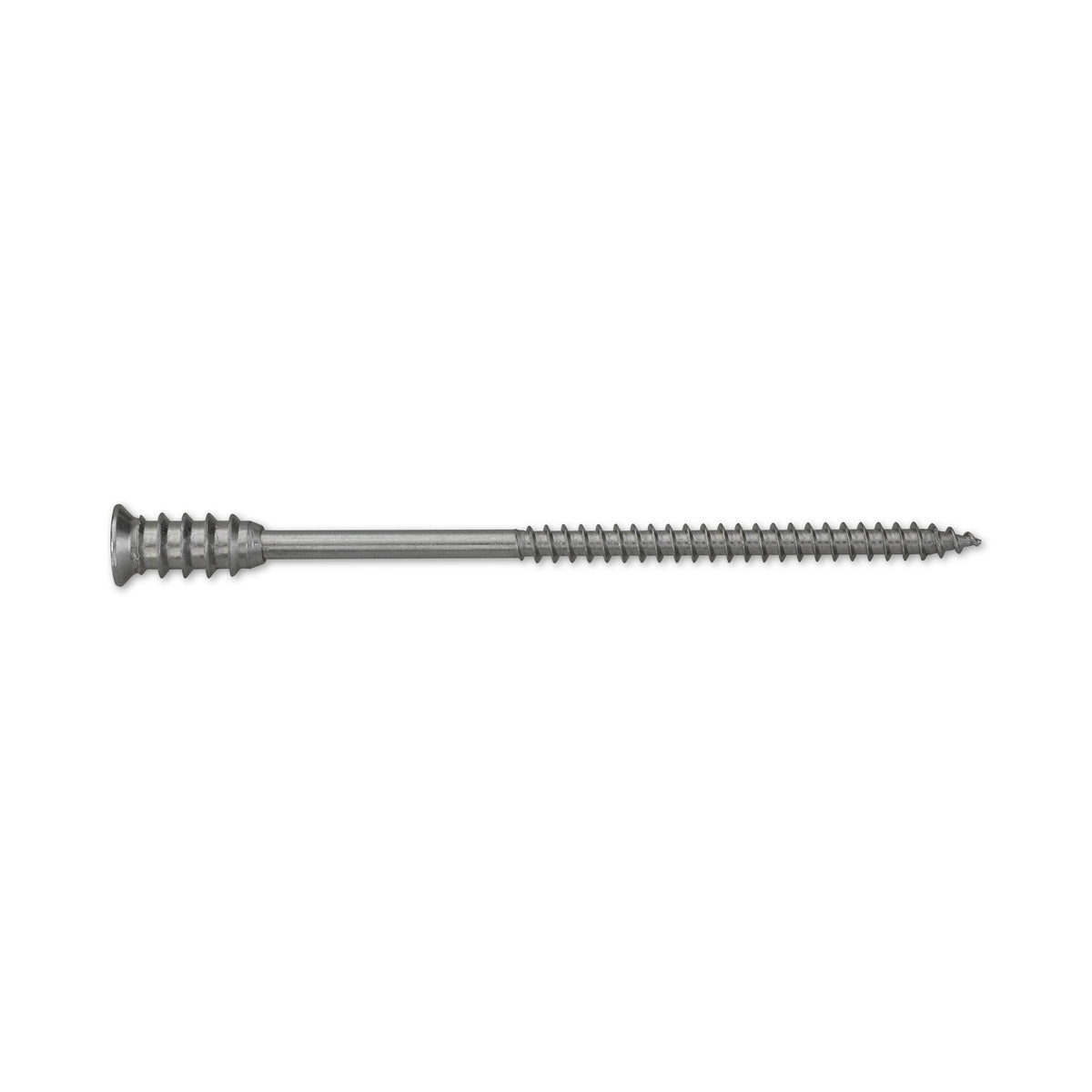

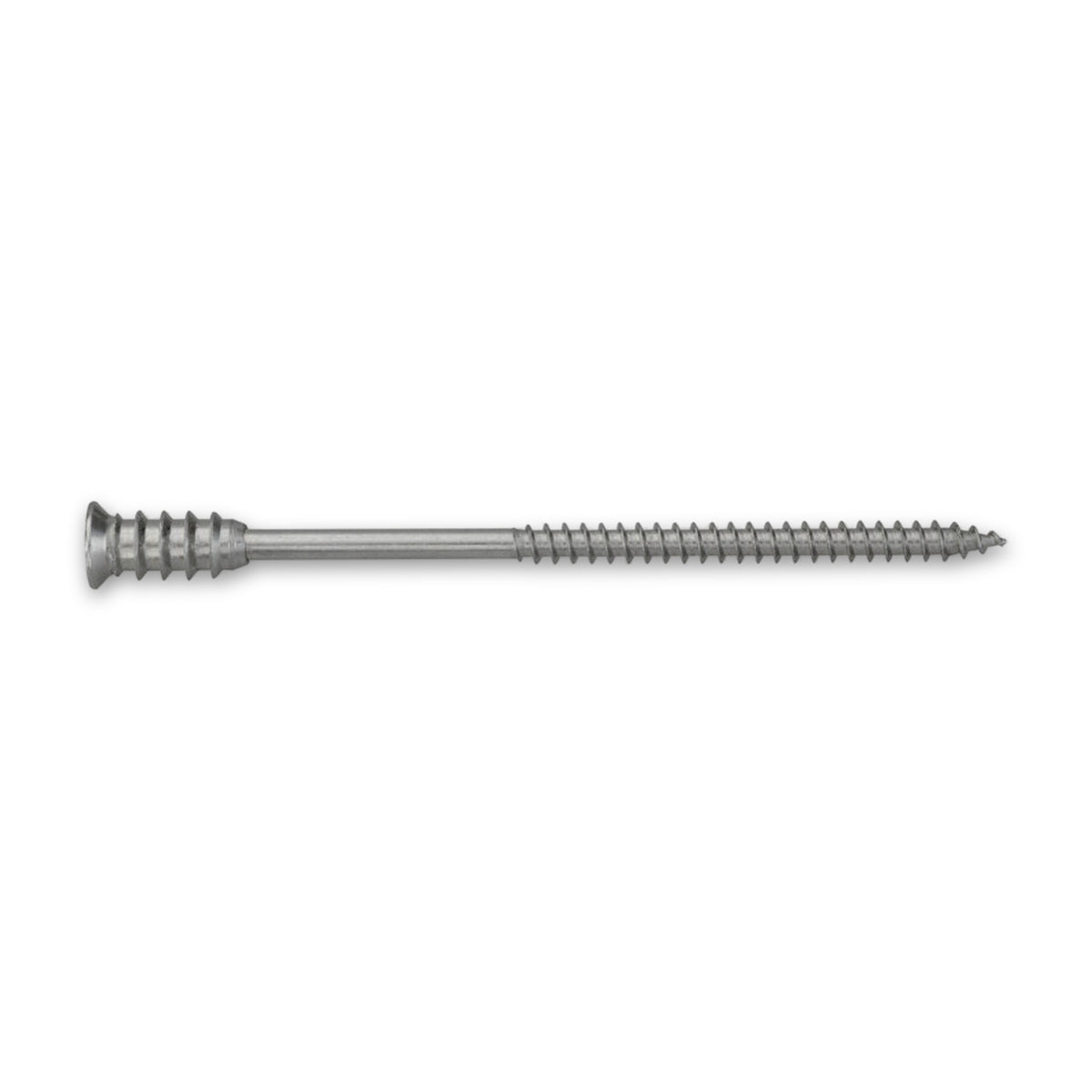

Justierschraube TX Senkkopf Holz/Beton, Stahl verzinkt, 6 mm

Eine volle Umdrehung sind 2,86 Millimeter

Vor einer Wand aus Stein oder Beton soll eine Holzlattung am Ende gerade stehen, und krumm läuft dabei meist die Wand. Angeführt ist diese Reihe für genau diesen Fall: für die Abstandsmontage einer Unterkonstruktion an Wandverkleidungen im Innenausbau, im Neubau wie in der Altbausanierung, zusammen mit einem passenden Dübel in der Wand. Durch Ein- und Ausdrehen wandert die Latte auf den Untergrund zu oder von ihm fort; wie fein das geschieht, sagt die Steigung: Je voller Umdrehung legt das Gewinde 2,86 mm zurück. Eine Vierteldrehung bleibt damit unter einem Millimeter.

Zweiundzwanzig Millimeter gehören der Latte

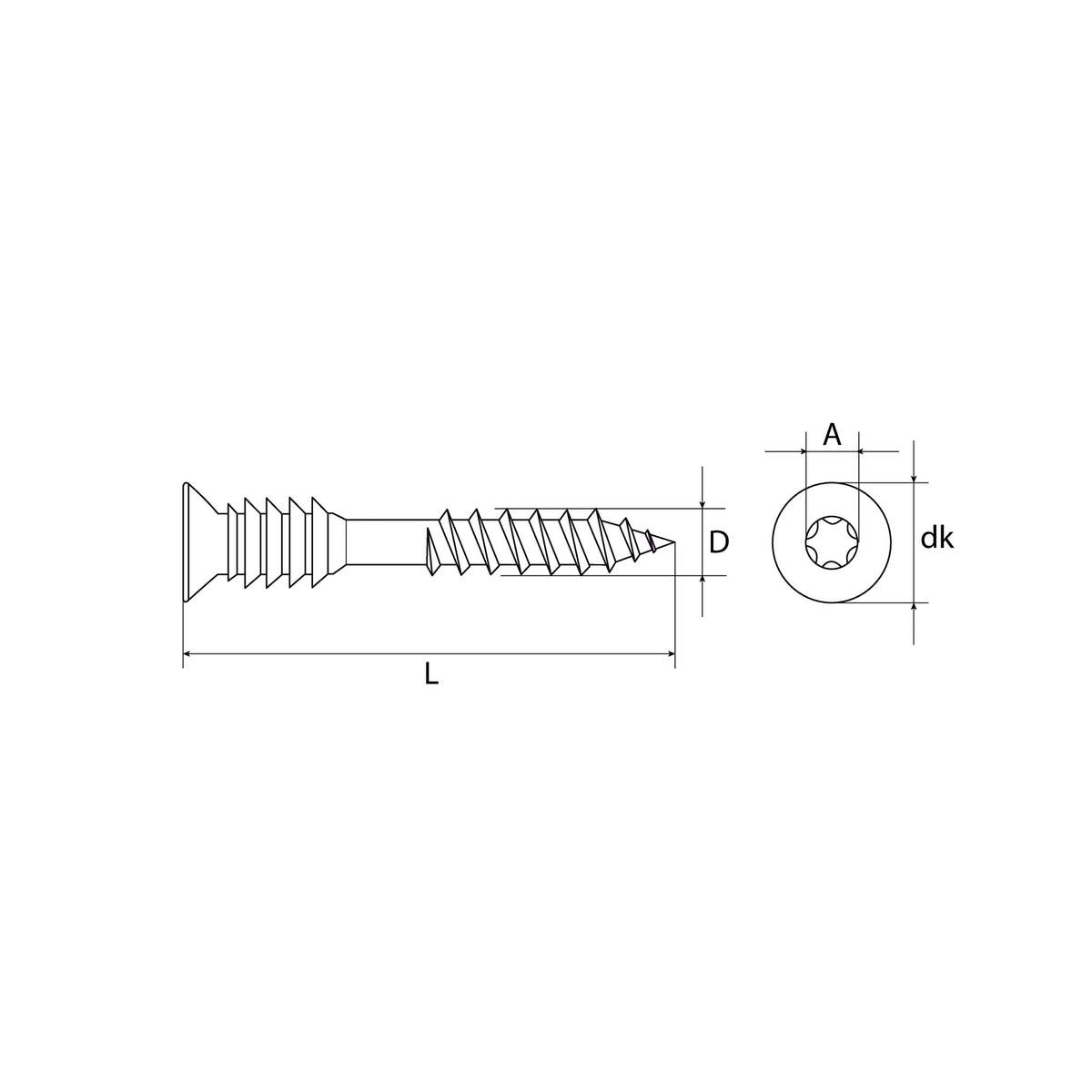

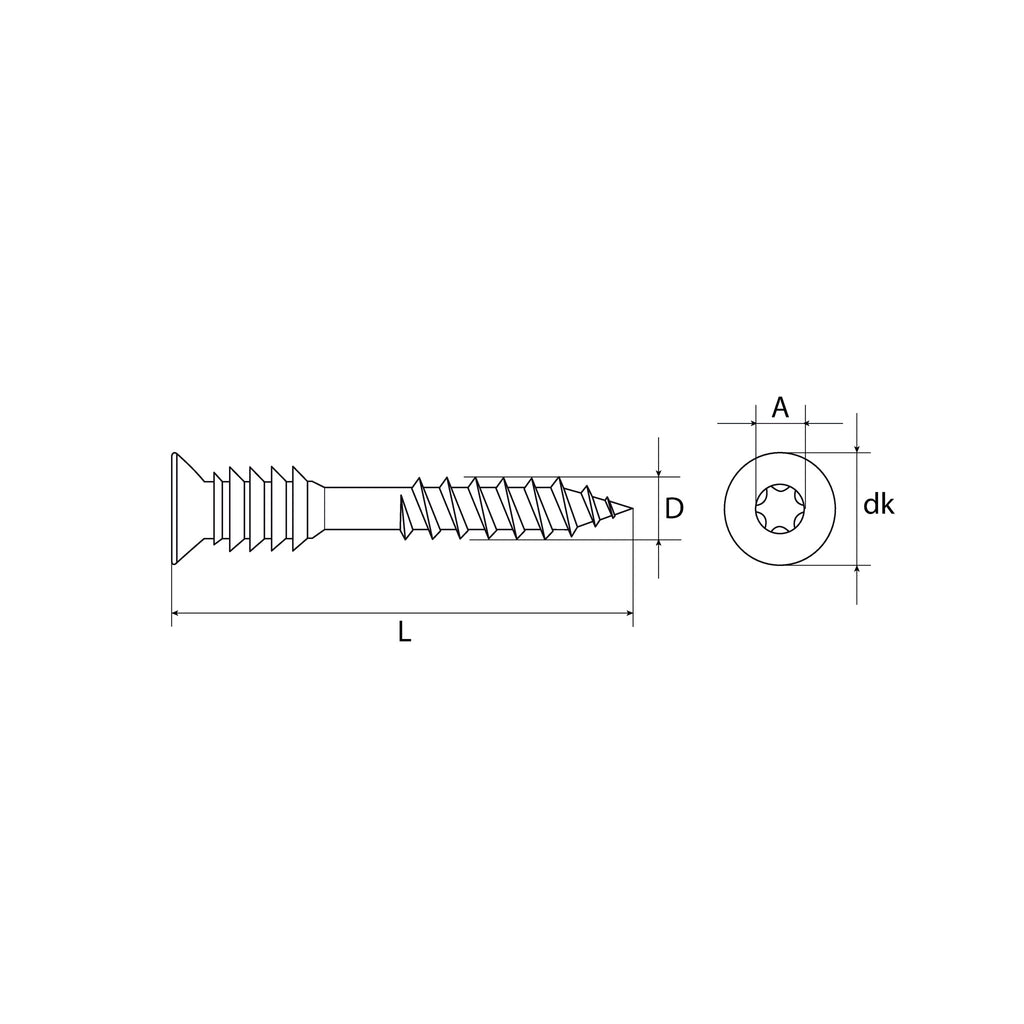

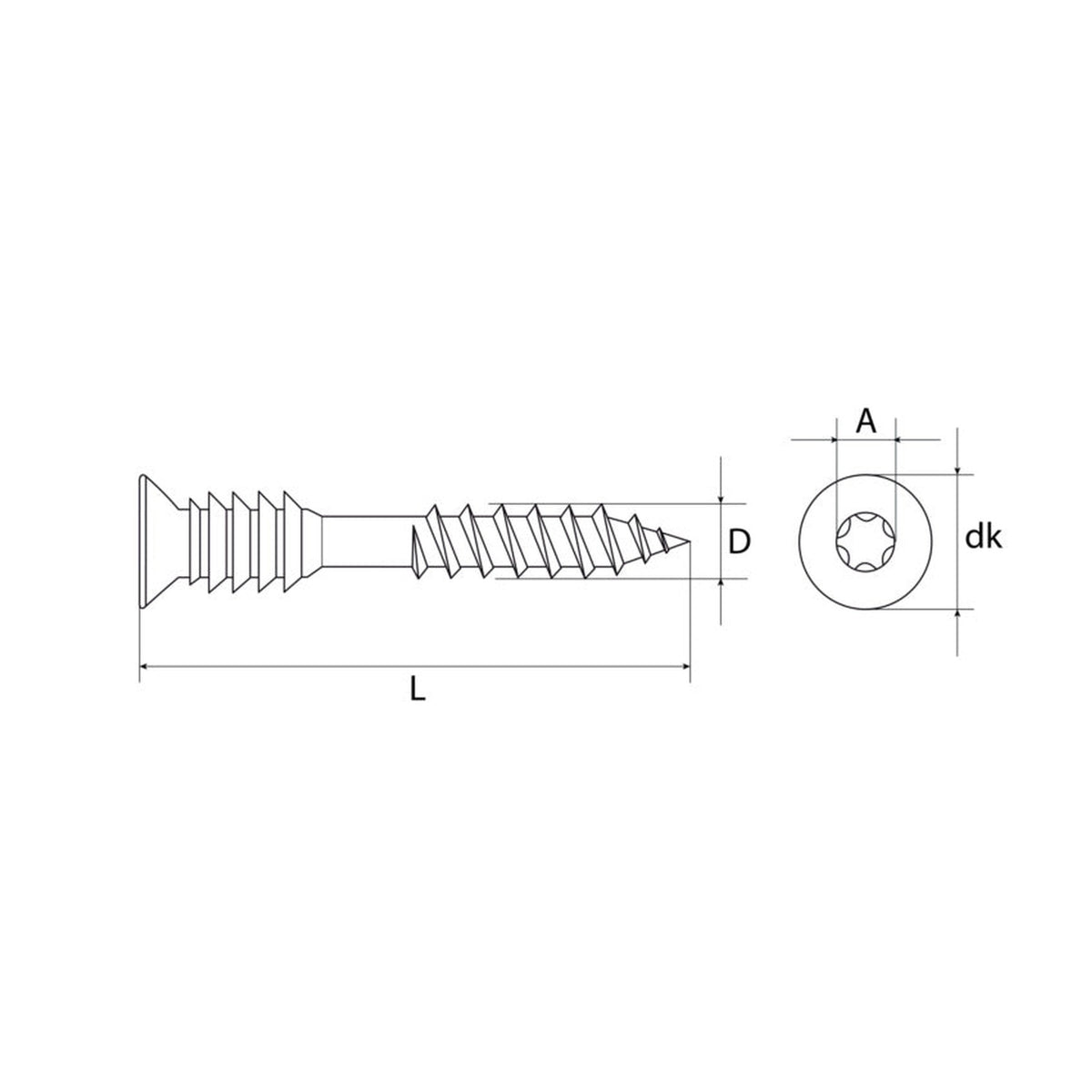

Kopf und Fixiergewinde darunter messen zusammen bis zu 22 mm. Diese Strecke hält die Schraube im oberen Holzteil fest, und dünner als 22 mm darf die Latte deshalb nicht ausfallen. Zu dick darf sie ebenso wenig sein: Sobald sie an das vordere Gewinde heranreicht, greifen beide Gewinde im selben Bauteil. Dieses vordere Gewinde misst je nach Ausführung 50, 60 oder 70 mm und sitzt im Dübel. Zwischen beiden Gewinden liegt der Abschnitt, über den der Abstand entsteht.

Was an der Schraube angegeben ist

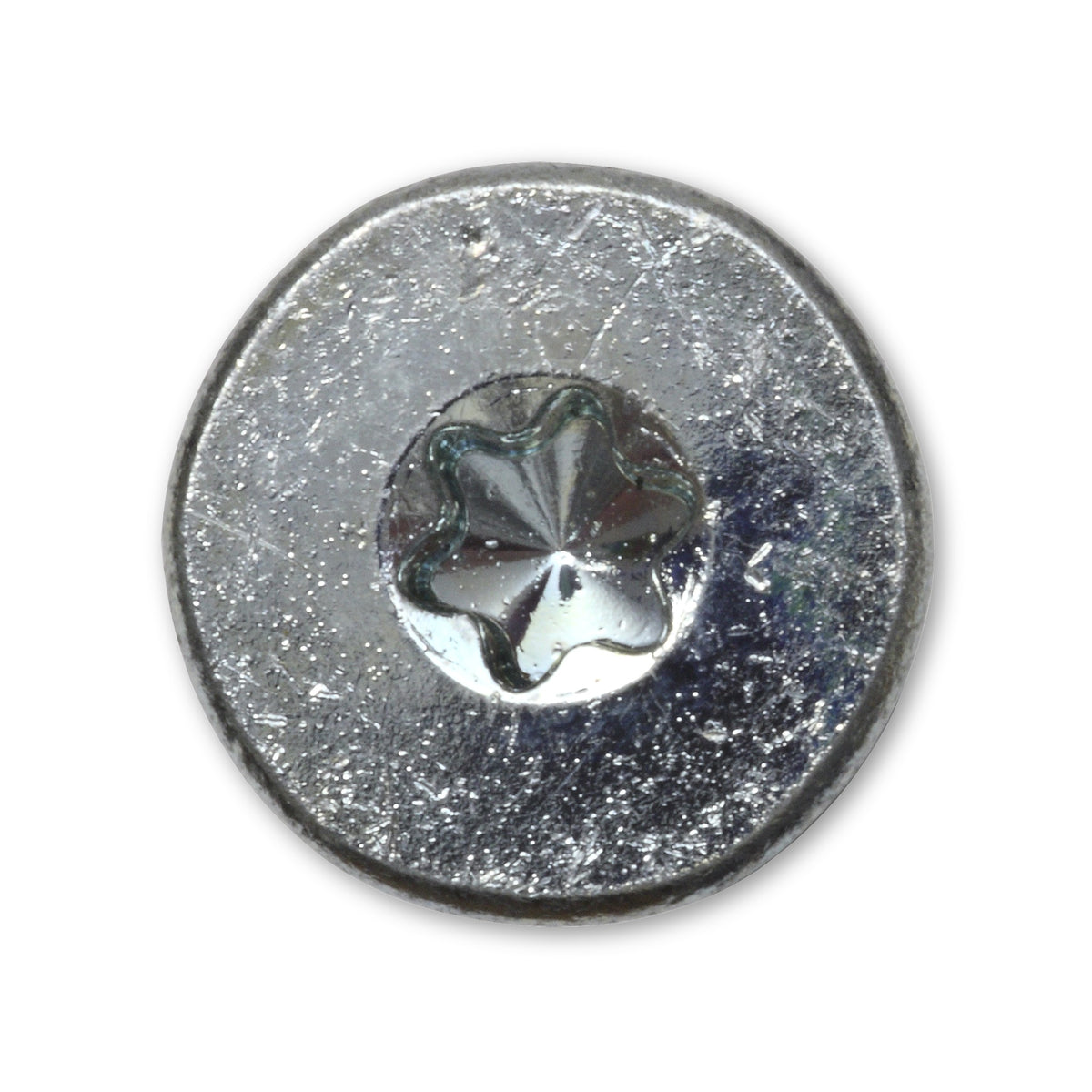

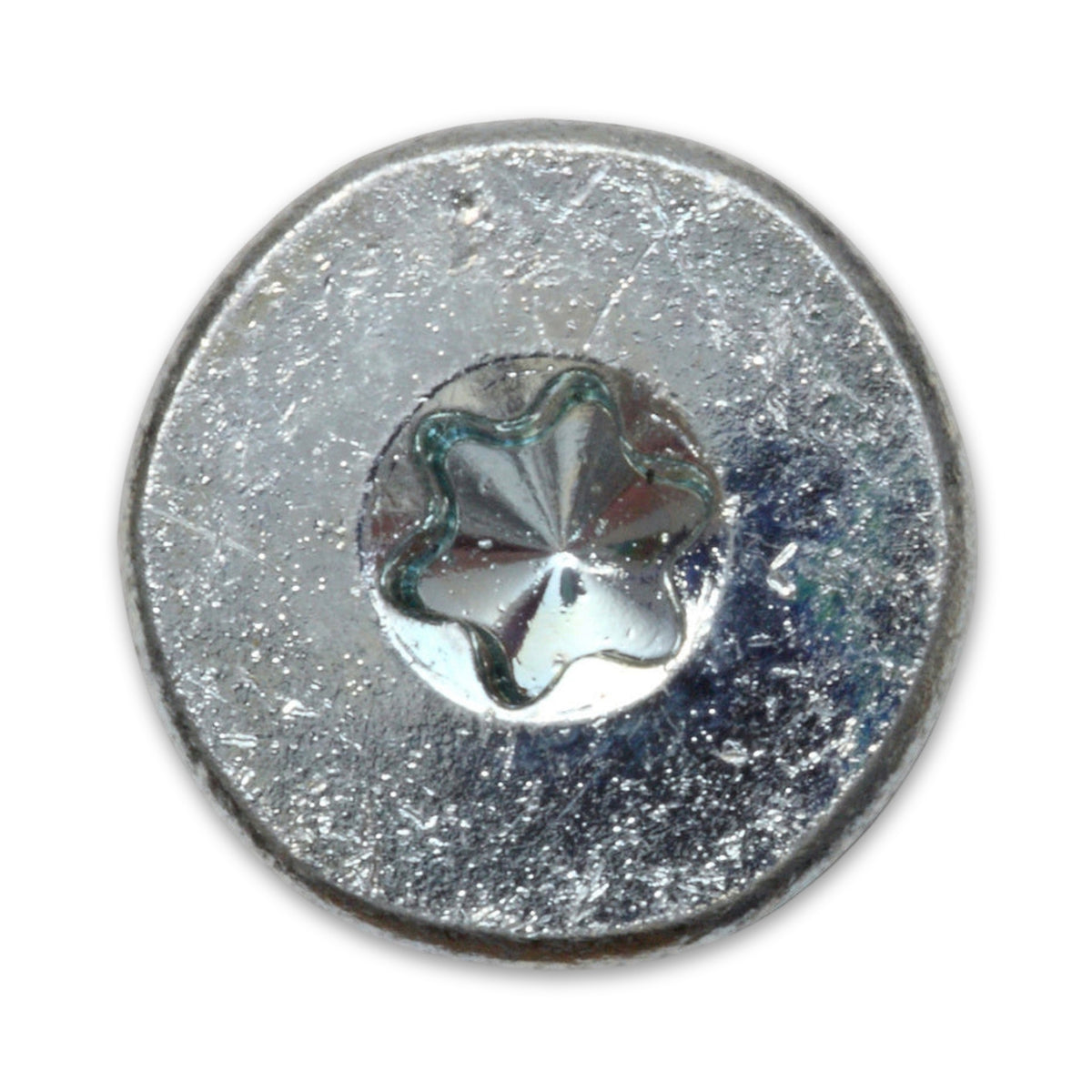

• Innensechsrund TX30: Ein Einsatz dieser Größe gehört zum Einzelstück. Im Karton mit hundert Schrauben liegt keiner, dort wird das Werkzeug vorausgesetzt.
• Gewinde von 6,1 mm: Das äußere Maß des Gewindes liegt einen Zehntelmillimeter über der Stärke von 6 mm. Beim Aussuchen des Dübels zählt der größere der beiden Werte.
• Senkkopf von 13 mm: Über dem Schaft von 6 mm trägt der Kopf mehr als das Doppelte auf. Bei schmalen Latten und nahe an der Kante ist das mitzurechnen.

Häufige Fragen

Warum gehört auf der Wandseite ein Dübel dazu?

Ein Holzgewinde schneidet sich sein Gegengewinde selbst, aber nur im Holz. In Stein oder Beton übernimmt diese Aufgabe der Dübel, und der gehört nicht zum Lieferumfang. Welcher in Frage kommt, richtet sich nach dem Untergrund und nach dem Gewinde, das er aufnehmen soll.

Was gilt für den Korrosionsschutz dieser Reihe?

In Feuchträumen und im Freien sind dafür ausgelegte Werkstoffe oder Oberflächen vorgesehen, etwa nichtrostender Stahl oder feuerverzinkte Verbindungsmittel; angeführt ist dazu DIN 18360. Zum Zinküberzug dieser Reihe gehören weder ein Verfahren noch eine Dicke; auf feuchte oder bewitterte Lagen lässt sich daraus also nichts stützen. Die Konstruktionsverantwortung bleibt ohnehin beim Anwender.
