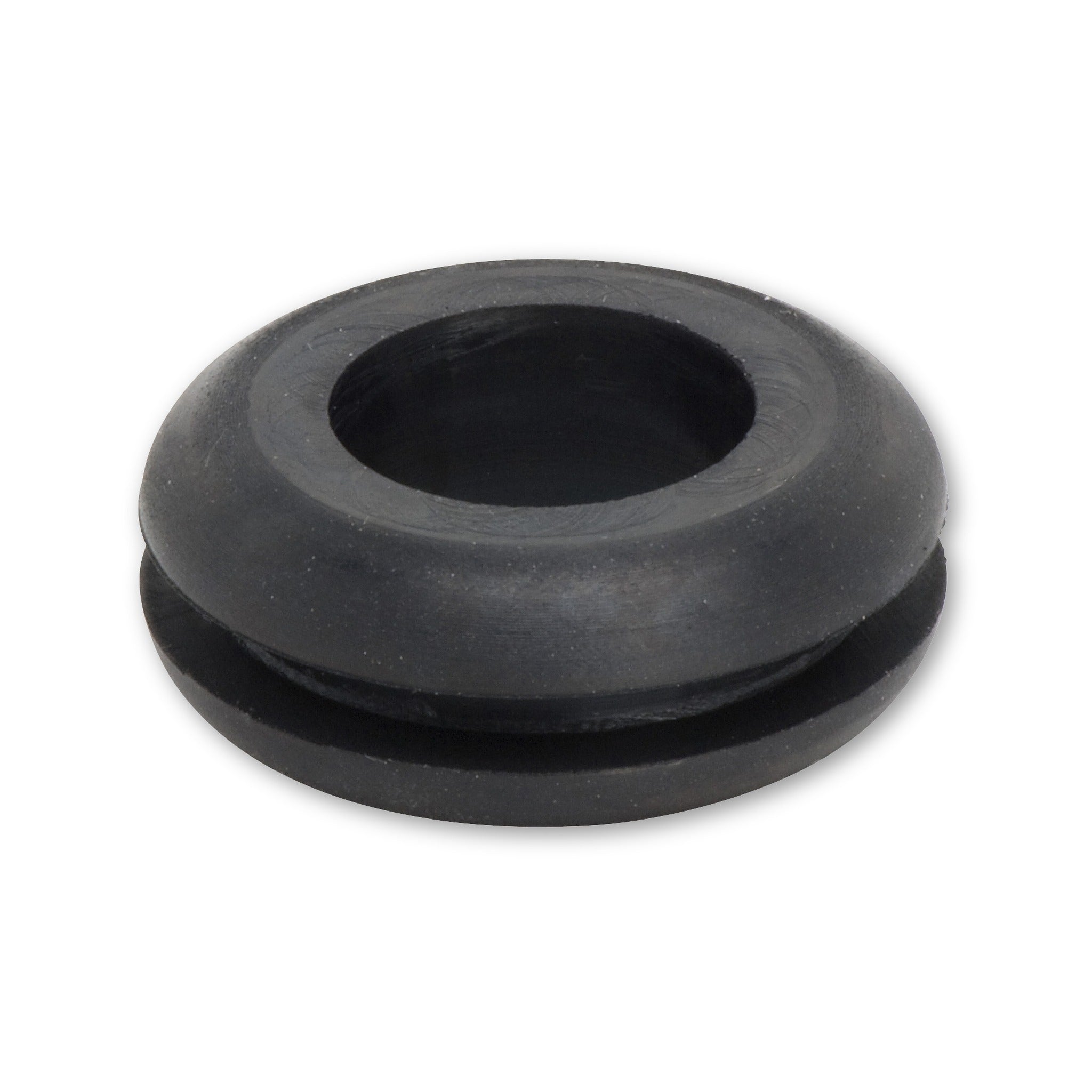

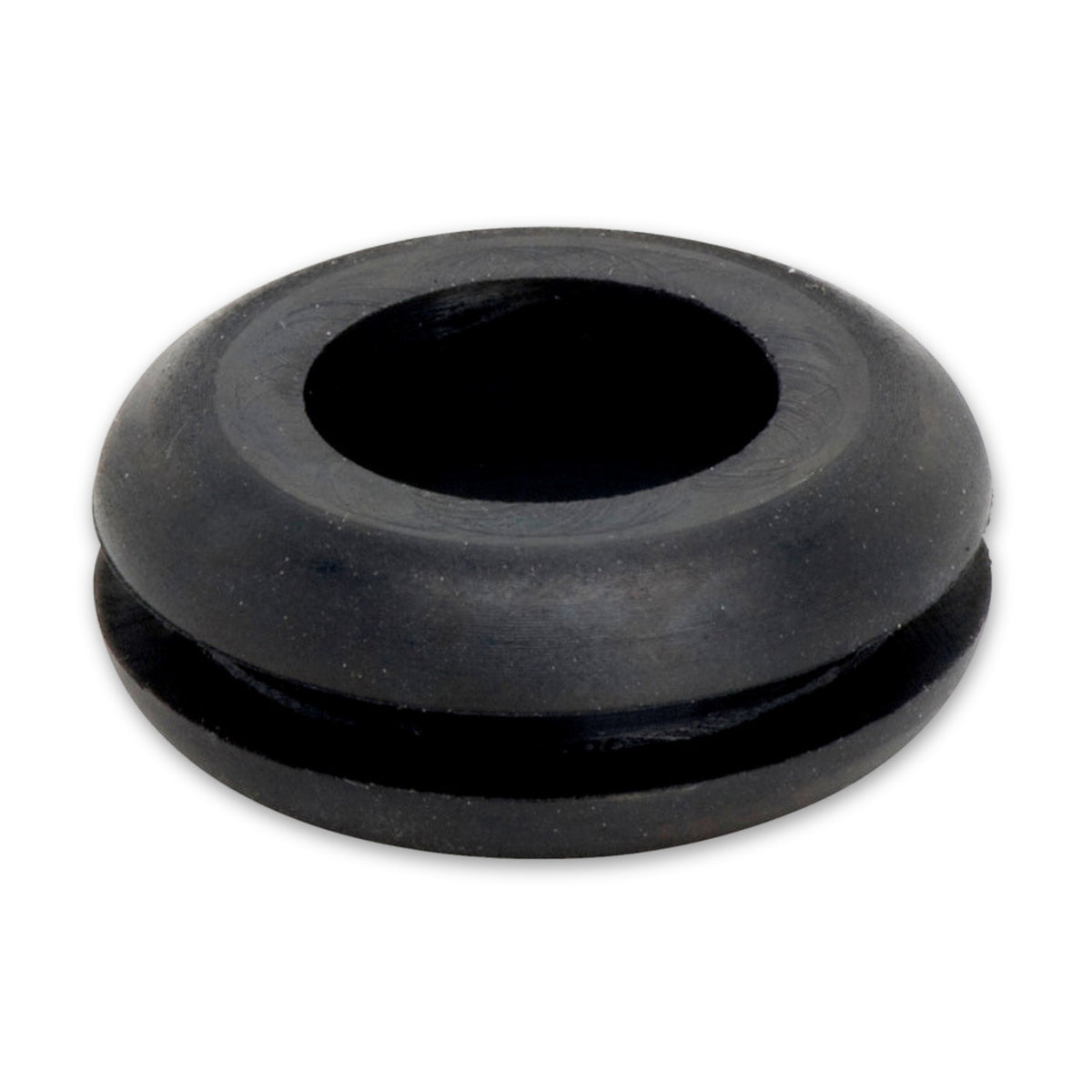

Kabeltülle doppelseitig, EPDM

Die Kabeltülle doppelseitig aus EPDM führt Leitungen durch Öffnungen in Blechen und anderen Platten und legt die Isolierung an der Lochkante auf Kautschuk statt auf geschnittenes Metall. Für die Auswahl entscheiden drei Durchmesser je Größe und die Spalthöhe. Die Ausführung ist silikonfrei und UV-beständig, der angegebene Temperaturbereich reicht von -40 °C bis +120 °C.

Kautschuk statt Blechkante schützt die Isolierung

An einer gebohrten oder gestanzten Öffnung liegt die Leitung auf einer scharfen Kante. Bei Vibration oder Bewegung kann die Isolierung dort durchscheuern. Der abgerundete Innenbereich der Tülle trennt die Leitung von der Lochkante und vermindert Scheuern und Abrieb.

Silikonfrei, UV-beständig, aus EPDM-Kautschuk

EPDM steht für Ethylen-Propylen-Dien-Kautschuk. EPDM gilt als beständig gegen Witterung und Ozon, bei geringer Quellung in Wasser. Die Silikonfreiheit zählt überall dort, wo lackiert wird, etwa in Karosserie- und Lackierwerkstätten, weil Silikonrückstände Lackfehler auslösen können.

Die drei Zahlen der Größe nach Leitung, Öffnung und Platte lesen

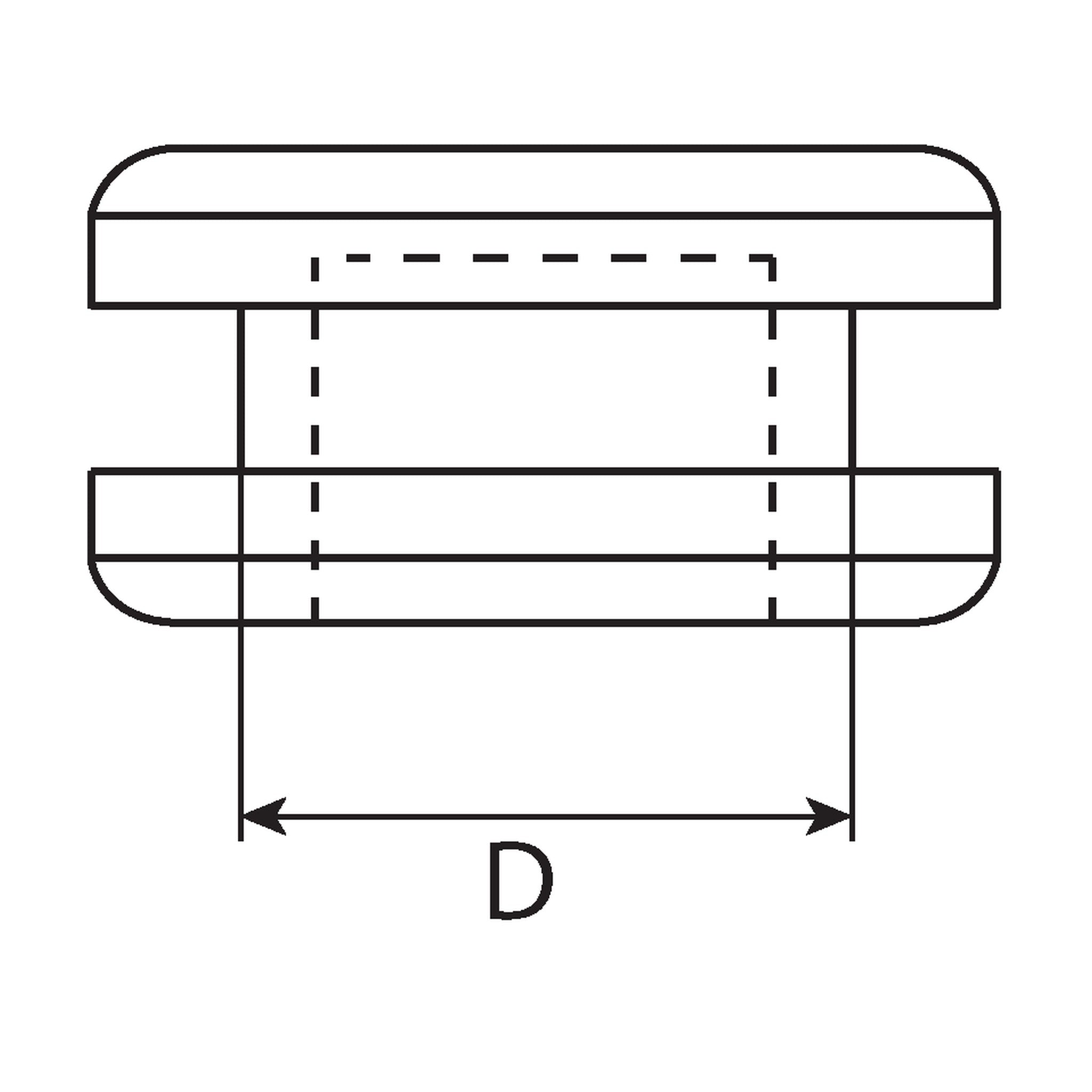

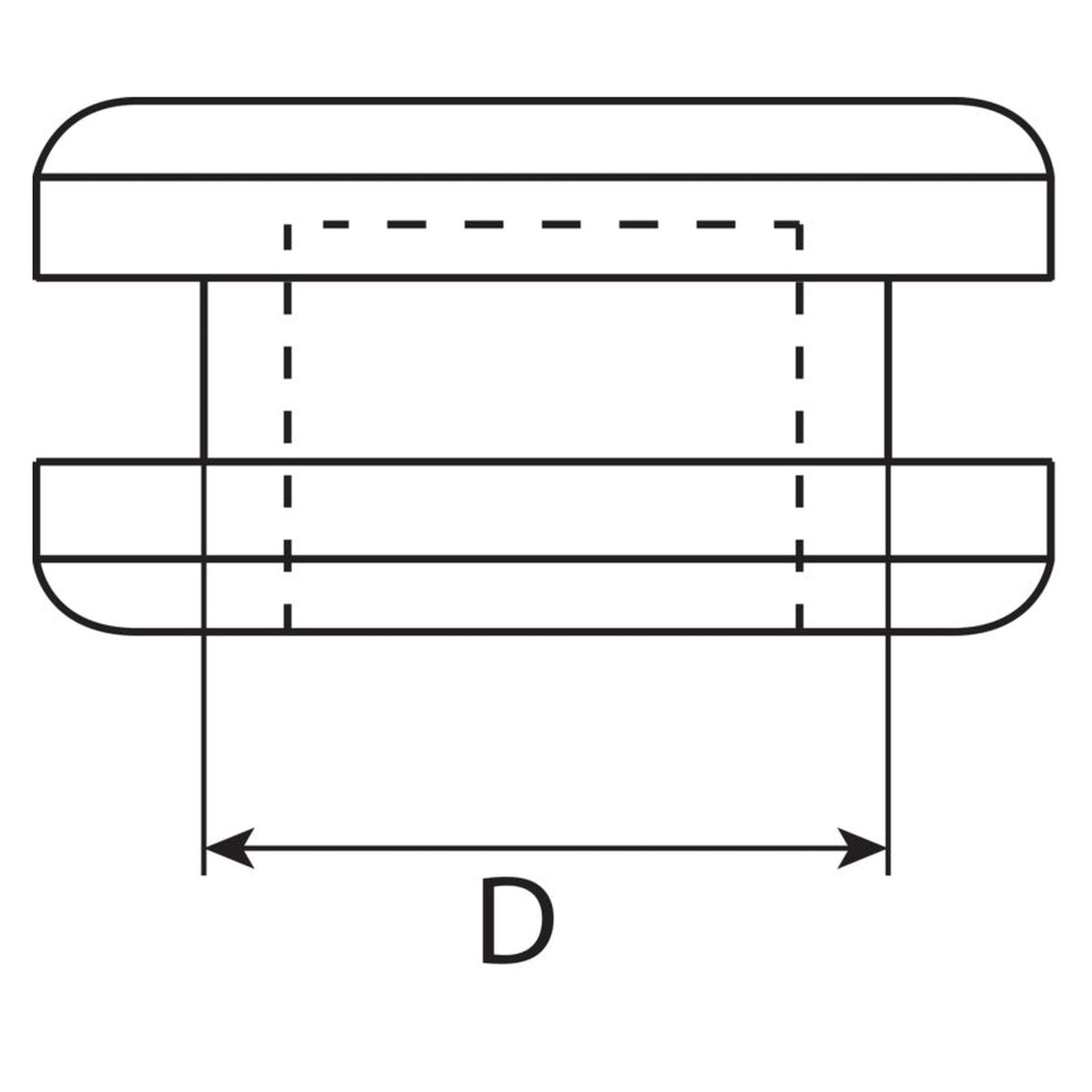

Die Größenangabe nennt in Millimetern den Innendurchmesser und zwei Außendurchmesser. Verglichen wird so:

• Der Innendurchmesser mit dem Durchmesser der Leitung.
• Die Öffnung in der Platte mit dem Durchmesser der Tülle im Spalt, nicht mit dem Randdurchmesser.
• Die Spalthöhe mit der Plattenstärke.

Stimmt eine dieser Zahlen nicht zur Stelle, hilft der passende Innendurchmesser wenig.

Einsatz bei Leitungen durch Blech in Elektro, Fahrzeug und Metallbau

Kabeltüllen dieser Art sitzen in der Elektroinstallation an Gehäusen und Schaltschrankwänden, im Metallbau, in der Fahrzeugelektrik an Karosseriedurchgängen und in der Instandhaltung. Zum Einbau wird die Tülle in die Öffnung gedrückt, bis die Plattenkante im Spalt sitzt; anschließend wird die Leitung durchgeführt.

Häufige Fragen

Dichtet die Tülle gegen Wasser und Staub ab?

Nein, als Abdichtung ist sie nicht ausgewiesen, sie dient als Kantenschutz für die Leitung. Wer eine dichte Durchführung braucht, wählt eine Dichttülle, die Kabeldurchmesser, Plattenstärke und Schutzart nennt. Auch Zugentlastung und Knickschutz bieten eigene Tüllenbauformen.

Woran erkenne ich, ob die Tülle in meine Öffnung passt?

Die Öffnung muss zum Durchmesser der Tülle im Spalt passen, in dem die Plattenkante sitzt; der breitere Rand liegt auf der Platte auf. Welcher der beiden Außendurchmesser einer Größe den Spalt meint, ist für diese Ausführung nicht angegeben, ebenso kein Bereich für Öffnung und Plattenstärke. Ein Probesitz am Bauteil bringt Sicherheit; dazu die Öffnung mit dem Messschieber messen und die Plattenstärke mit der Spalthöhe vergleichen.

Welche Stoffe greifen EPDM an?

Mineralöle und mineralölbasierte Lösemittel, erdölbasierte Kraftstoffe sowie halogenierte und aromatische Kohlenwasserstoffe greifen EPDM an. Gelangen solche Stoffe an die Durchführung, etwa im Motorraum, ist ein anderer Werkstoff die bessere Wahl.
