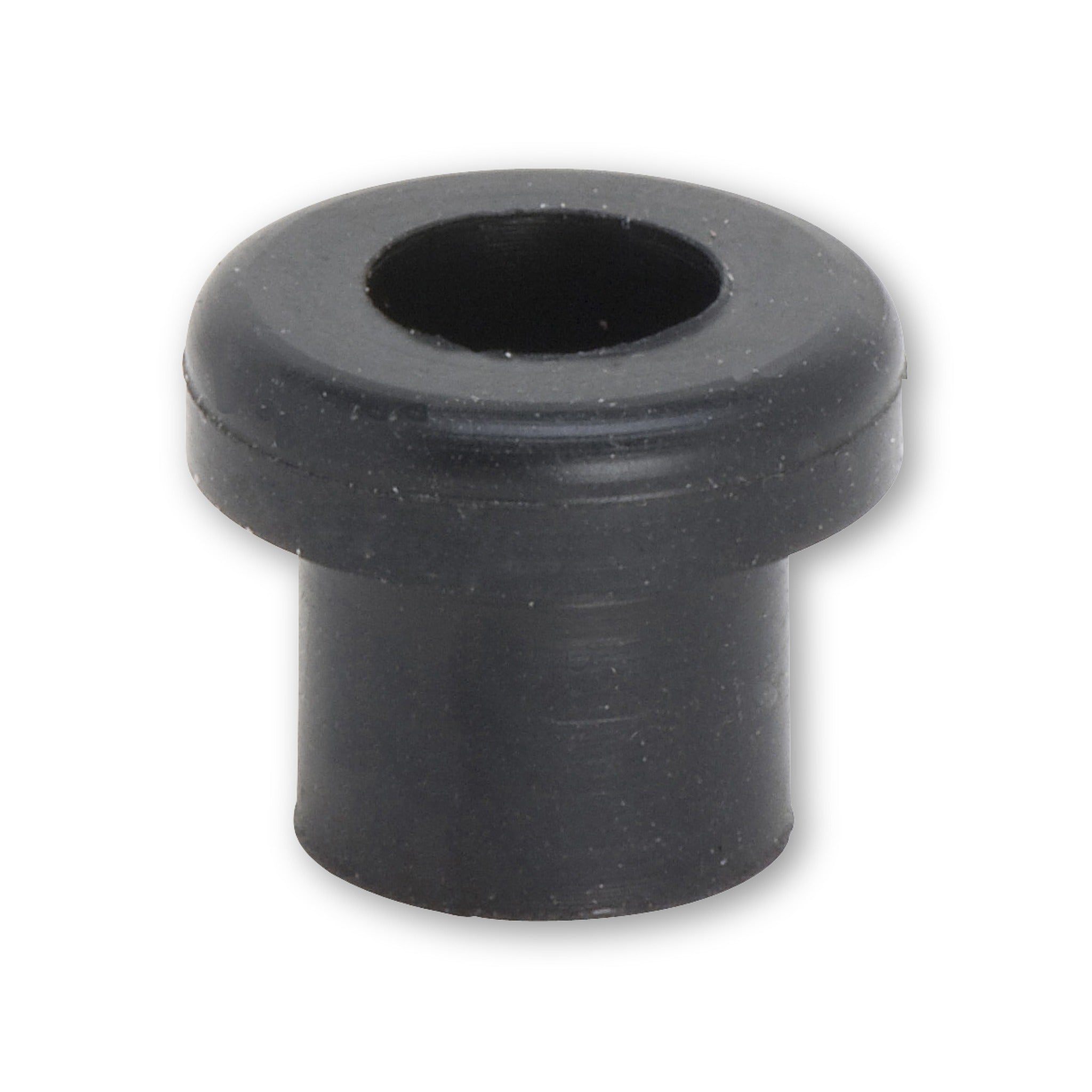

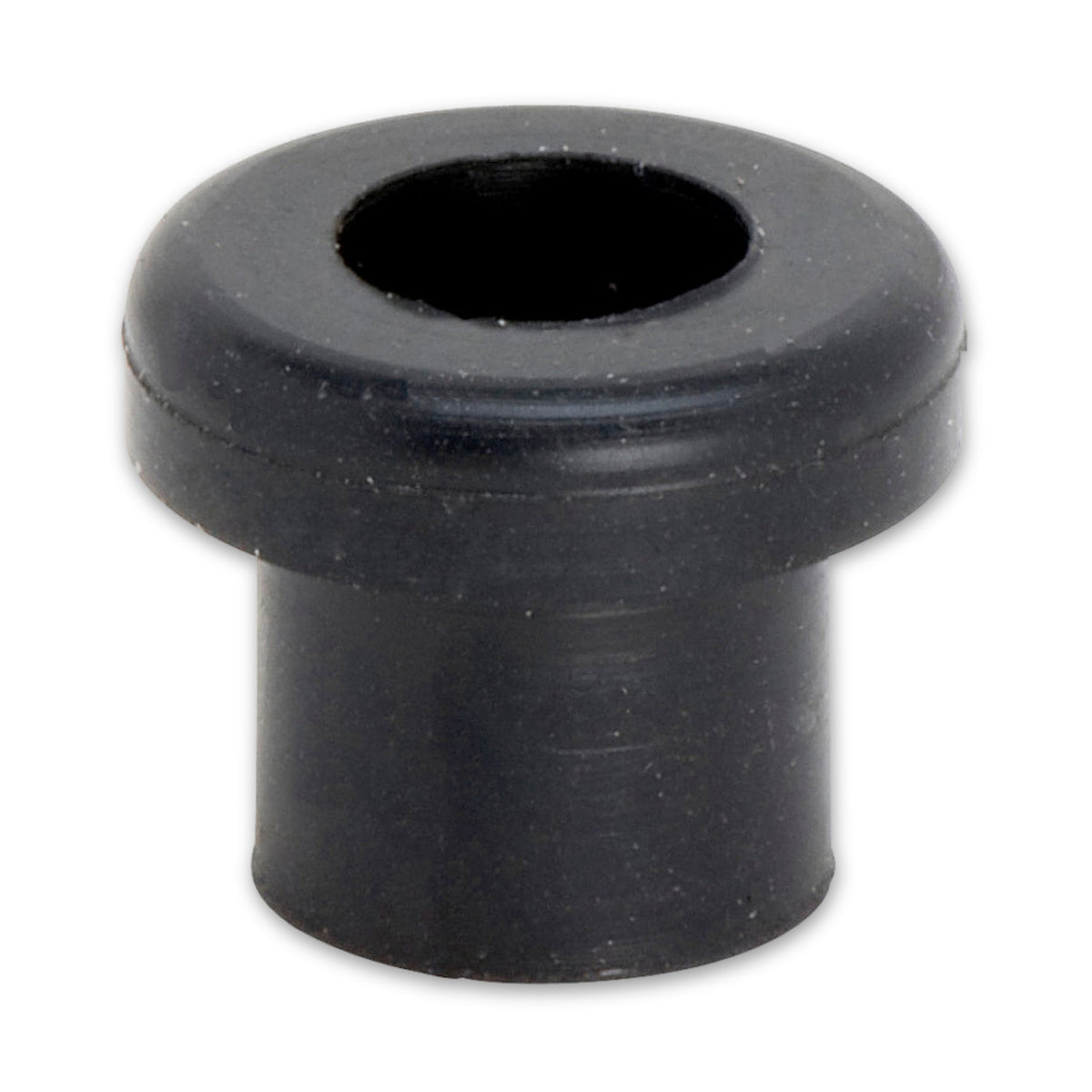

Kabeltülle einseitig, EPDM

Schützt die Leitungsisolierung an der Lochkante im Blech

Durchführungstüllen sitzen in der Öffnung eines Blechs oder einer anderen Platte. Der Gummischaft liegt zwischen der durchgeführten Leitung und der Lochkante und vermindert Scheuern und Abrieb an der Isolierung. Die Kabeltülle einseitig besteht aus EPDM, hat einen Kragen und ist in drei Größen erhältlich.

Schaft in der Öffnung, Kragen auf dem Lochrand

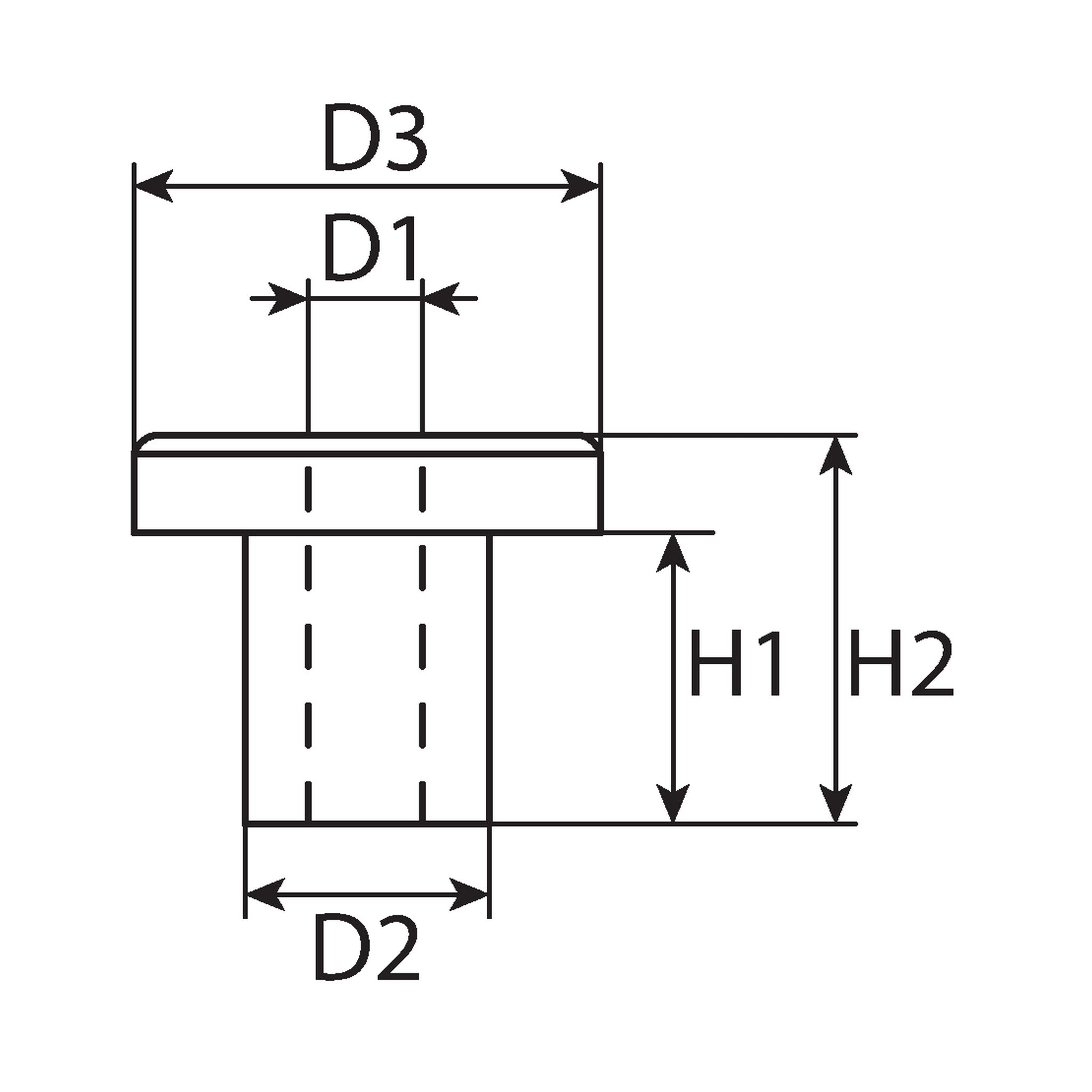

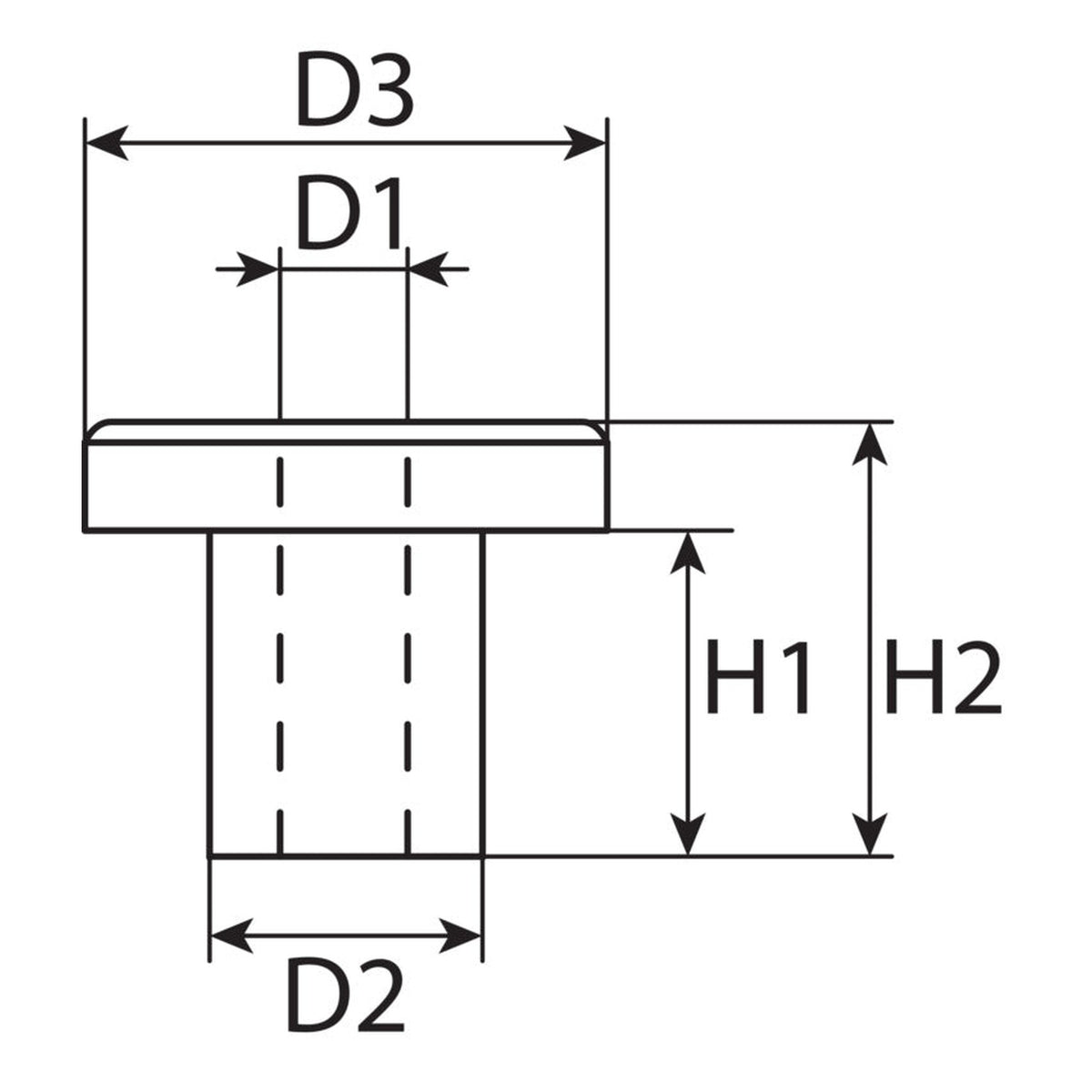

Der Schaft sitzt in der Öffnung, der Kragen legt sich außen über den Lochrand, die Leitung läuft durch die Bohrung. Die Größenangabe nennt der Reihe nach Innendurchmesser, Außendurchmesser und Kragendurchmesser in Millimetern, bei 6 × 10 × 14 also 6, 10 und 14.

Drei Maße führen zur passenden Größe

Maßgeblich sind Leitungsdurchmesser, Lochdurchmesser und Plattenstärke. Der Leitungsdurchmesser gehört zum Innendurchmesser, der Lochdurchmesser zum Außendurchmesser. Bohrung, Leitung und Plattenstärke lassen sich vor dem Einbau mit dem Messschieber ausmessen.

EPDM und die angegebenen Eigenschaften

• Werkstoff: EPDM ist ein Ethylen-Propylen-Dien-Kautschuk. Dem Werkstoff wird eine hohe Beständigkeit gegen Witterung, Ozon und Alterung zugeschrieben, dazu eine geringe Quellung in Wasser.
• Ausführung: Angegeben sind UV-beständig, silikonfrei und ein Temperaturbereich von -40 °C bis +120 °C. Silikonfreiheit ist bei Teilen, die lackiert werden, von Belang, weil Silikon Lackierfehler verursachen kann.

Leitungen durch Gehäuse-, Karosserie- und Schaltschrankblech

Wo eine Leitung durch ein Blech läuft, etwa in der Elektroinstallation, der Fahrzeugelektrik, im Maschinen- und Gerätebau oder in der Schaltschrankfertigung, liegt ihre Isolierung an der Lochkante an. Solche Tüllen werden einfach mit der Hand in den Blechdurchschnitt gesteckt.

Häufige Fragen

Wozu eine Tülle, wenn die Leitung ohnehin isoliert ist?

Weil die Isolierung an einer scharfen Lochkante scheuern kann, sobald sich die Leitung bewegt. Der Gummischaft liegt dann zwischen Leitung und Blechkante.

Was bedeutet einseitig?

Der Kragen sitzt nur an einem Ende des Schafts. Die Tülle wird von einer Seite in die Öffnung gesteckt und liegt mit dem Kragen auf dem Lochrand auf.

Was passt, wenn die Durchführung zusätzlich abdichten, entlasten oder vor Knicken schützen soll?

Dafür gibt es eigene Bauformen: Dichttüllen, Zugentlastungstüllen und Knickschutztüllen. Diese Tülle ist eine offene Durchführungstülle für den Kantenschutz, eine Schutzart ist nicht angegeben.

Eignet sich die Tülle für Stellen mit Öl oder Kraftstoff?

Eher nicht, EPDM wird von Mineralöl und Kraftstoff angegriffen. Dasselbe gilt für Lösemittel auf Mineralölbasis wie Testbenzin sowie für halogenierte und aromatische Kohlenwasserstoffe. Für ölhaltige Umgebung eignet sich eine Tülle aus einem ölbeständigen Elastomer besser.
