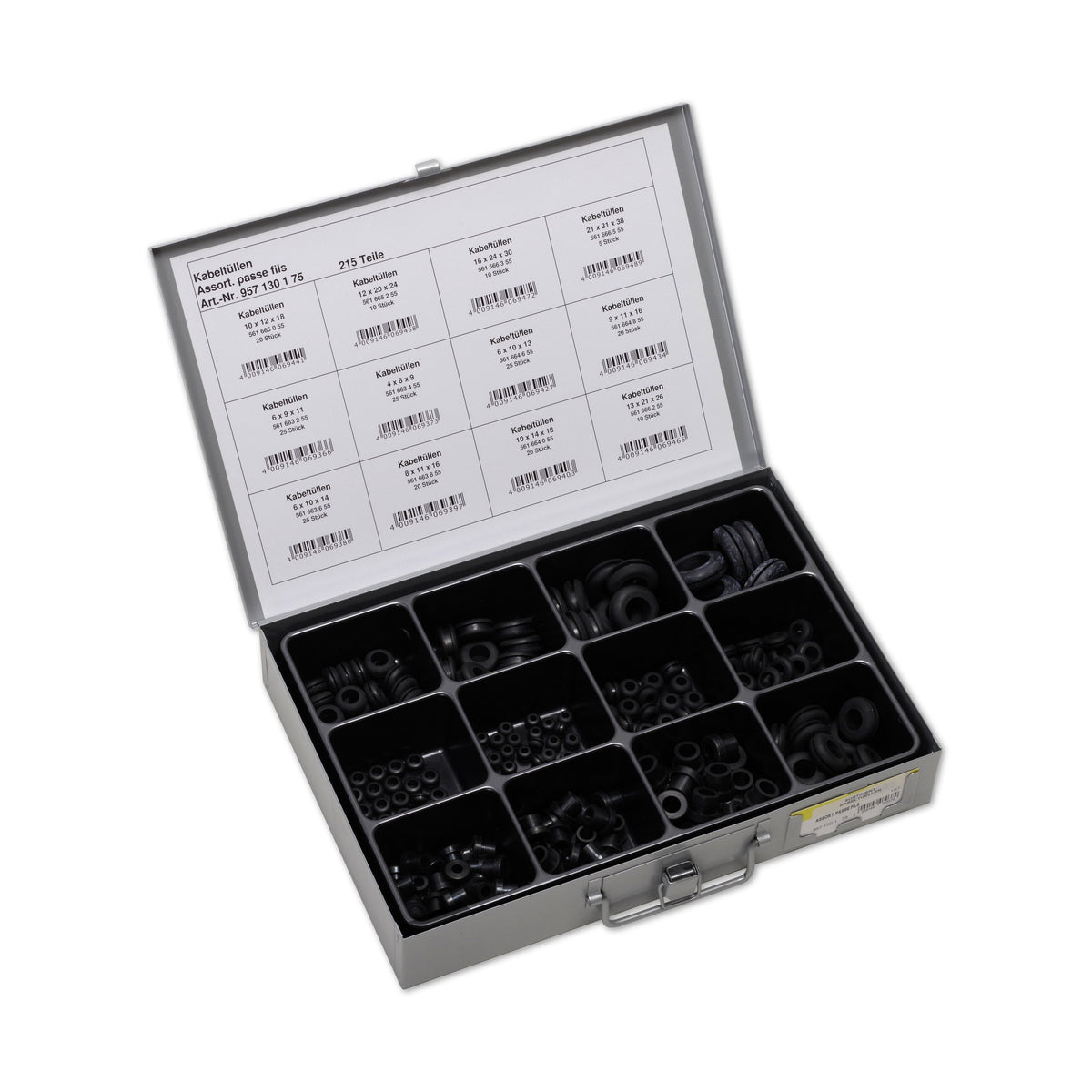

Kabeltüllen-Sortiment, 12-fach, 215-teilig

Zwölf Fächer für Öffnungen unterschiedlicher Größe

Ob eine Tülle an einer Durchführung sitzt, entscheiden drei Maße: der Durchmesser der Leitung, der Durchmesser der Öffnung und die Stärke der Platte. Alle drei stehen selten schon fest, wenn die Arbeit beginnt. Ein Kasten mit 215 Teilen in zwölf Fächern verlegt die Auswahl deshalb an die Stelle, an der gebohrt und durchgeführt wird.

Was an der Lochkante geschieht

Eine gestanzte oder gebohrte Öffnung endet in einer Kante, die härter ist als der Mantel der Leitung darüber. Sobald sich die Leitung bewegt, arbeitet die Kante an ihm. Der abgerundete Innenbereich einer Durchführungstülle nimmt diese Berührung auf und hält den Mantel von der Kante fern. Dafür ist eine offene Tülle gebaut, und dabei bleibt es.

Häufige Fragen

Ersetzt eine Tülle aus dem Kasten eine Dichtung?

Abgedichtet wird eine Durchführung von Bauformen, die eigens dafür ausgelegt sind: Zu ihnen gehören ein genannter Bereich für Leitungsdurchmesser und Plattenstärke sowie eine eigene Schutzartangabe. Das Wort Kabeltülle trägt so etwas nicht von sich aus, und dieses Sortiment führt keine Schutzart. Zugentlastung und Schutz gegen Abknicken sind ebenfalls Aufgabe eigener Bauformen.

Warum liegen mehrere Größen nebeneinander?

Weil die drei Maße unabhängig voneinander wechseln. Passt der Innendurchmesser zur Leitung, aber der Außendurchmesser nicht zur Öffnung, kommt die Tülle nicht ins Blech; stimmen beide und ist die Platte dicker als vorgesehen, liegt der Kragen nicht mehr auf. Ein Sortiment legt mehrere solcher Kombinationen nebeneinander, statt jede einzeln zu bestellen.
