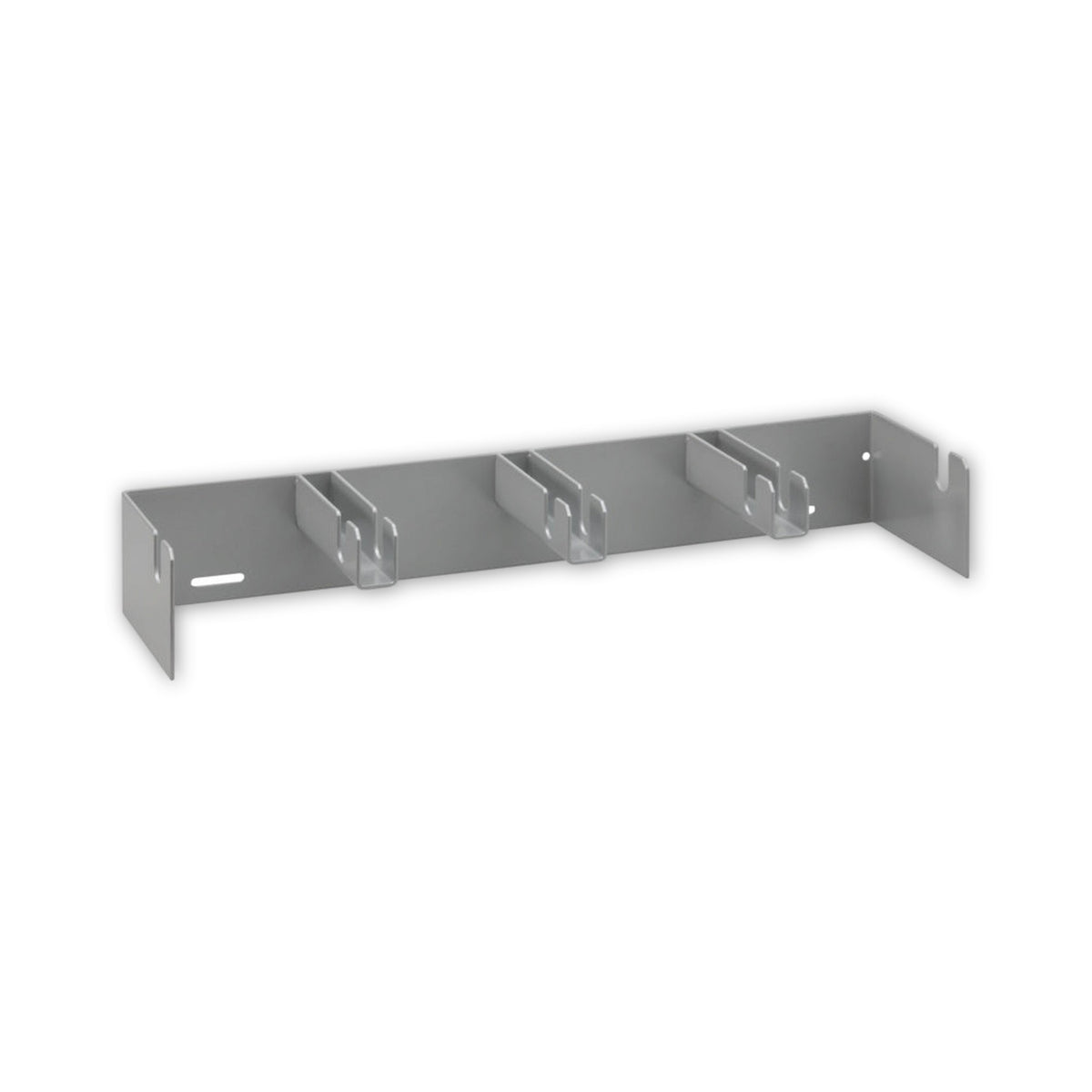

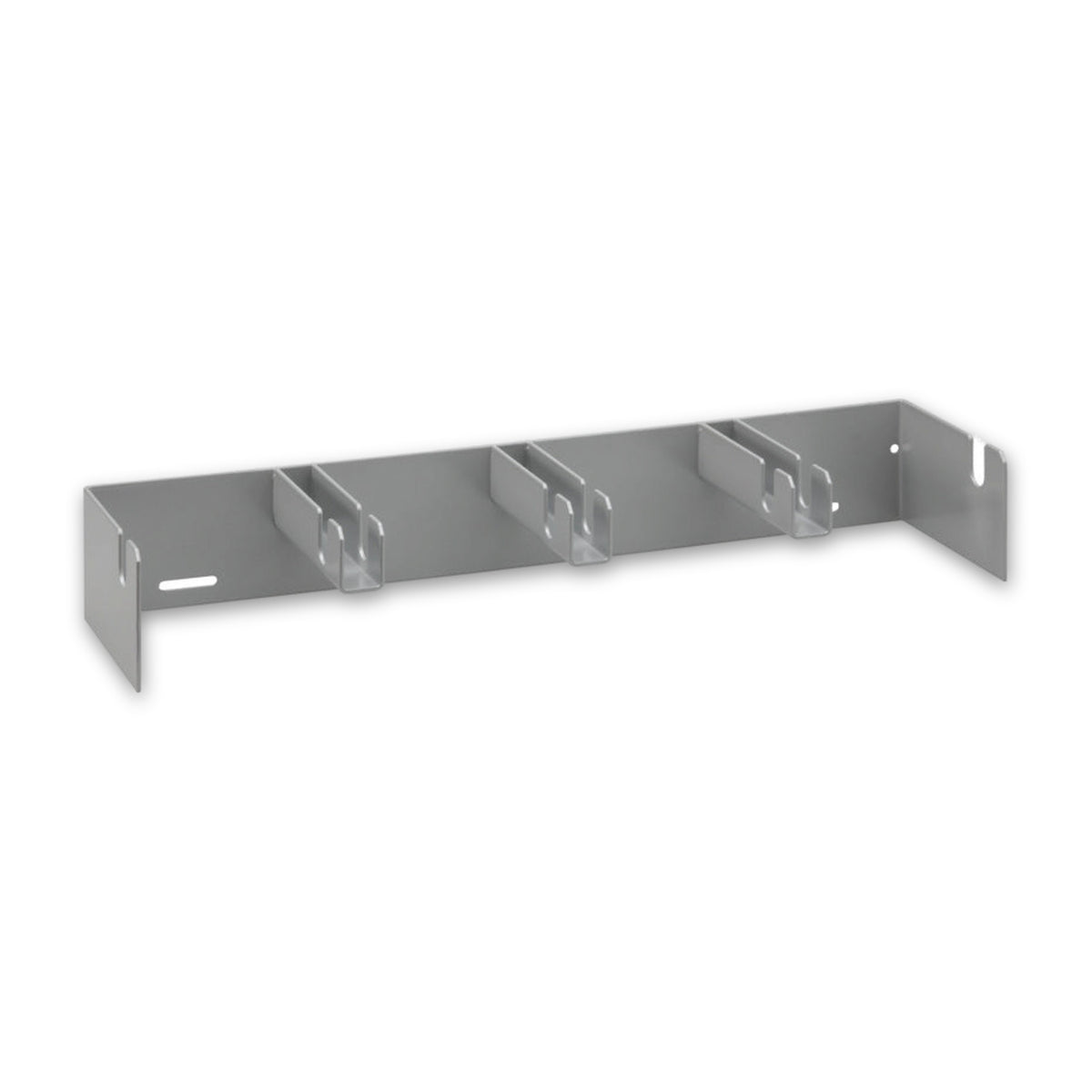

Kabelwandhalter 4-fach leer, weißaluminium, 70 × 455 × 125 mm

Vier Plätze für Spulen, die schon da sind

Diese Abgabe ist die leere: das Gestell allein, vier Aufnahmen nebeneinander, keine Rollen dabei. Wer angebrochene Spulen Fahrzeugleitung im Regal stapeln hat, hängt sie damit an die Wand, ohne Ware ein zweites Mal zu kaufen. Geliefert wird ein Stück.

Das Leergewicht ist die kleinere Hälfte der Rechnung

Knapp 1,2 kg bringt das Gestell selbst auf die Waage. Die Last, die später an der Wand zieht, setzt sich jedoch aus dem Eigengewicht eines angehängten Objekts und aus dessen Inhalt zusammen, und der Inhalt sind hier bis zu vier volle Spulen. Mit jedem abgezogenen Meter verschiebt sich dieser Anteil. Gerechnet wird deshalb mit dem beladenen Halter.

Was die drei Außenmaße aussagen

• 455 mm in der Breite: Auf dieser Strecke reihen sich die vier Aufnahmen. Wie breit eine einzelne Spule ausfallen darf, gehört nicht zu den Angaben; der vorhandene Wickel wird deshalb am Halter selbst abgeglichen.
• 125 mm in der Tiefe: So weit steht das Gestell von der Wand ab. Davor braucht es noch Raum für die Hand am Wickel und darunter freie Bahn für die herabhängenden Leitungsenden.
• 70 mm in der Höhe: Der Halter baut flach. Über und unter der Reihe bleibt Wandfläche für anderes frei, und für die Anbringung hat diese geringe Bauhöhe eine eigene Folge.

Häufige Fragen

Greifen die Tabellen für angehängte Objekte an Trockenbauwänden?

Hier ist Vorsicht am Platz. Jene Tabellen, die für Trennwände und Vorsatzschalen ein höchstzulässiges Gewicht führen, setzen eine Objekthöhe von mindestens 0,3 m voraus, dazu einen Hebelarm von wenigstens 0,3 m. Mit 70 mm bleibt dieser Halter deutlich darunter. Objekte mit geringer Bauhöhe, großer Auskragung oder hohem Gewicht verweist dasselbe Merkblatt auf eine gesonderte Betrachtung und hält dafür Traversen zwischen den Tragständern für erforderlich. Mit einem Blick in die Tabelle ist die Anbringung an einer solchen Wand also nicht erledigt.

Welches Befestigungsmittel kommt in Frage?

Zwei Seiten bestimmen das: das Gewicht des beladenen Halters samt seinen Abmessungen und der Aufbau der Wand, also Werkstoff, Dicke und Lagenzahl. Verlangt ist ein Mittel, dessen Tragfähigkeit auf Auszug wie auf Abscheren ausreicht. Liegt dessen Verankerung allein im spröden Gefüge einer Beplankung, kann sie sich lösen, sobald wiederholt be- und entlastet wird, die Belastungsrichtung wechselt oder die Beanspruchung schlagartig kommt; für solche Fälle sind Dübel mit Rückverankerung genannt, etwa Metall-Hohlraumdübel oder Kippdübel. Zwei Befestigungsmittel sind dabei die Untergrenze. Eine Traglast und ein bestimmtes Befestigungsmittel gehören nicht zu den Angaben dieses Halters.
