Kastenrolle hart mit Gleitlager, Polypropylen und Stahl verzinkt

Rolle im Stahlgehäuse spart Bauhöhe unter Kisten und Gestellen

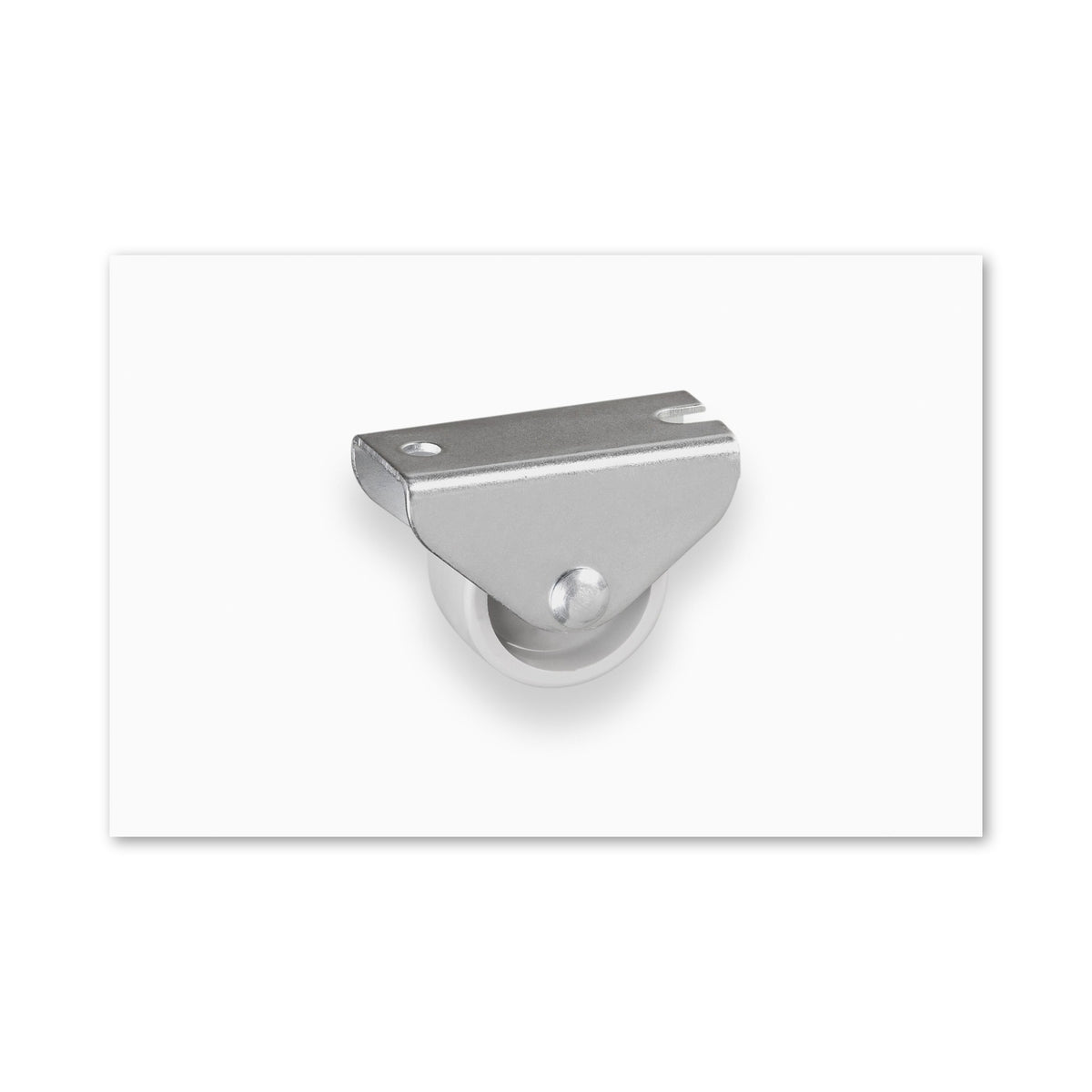

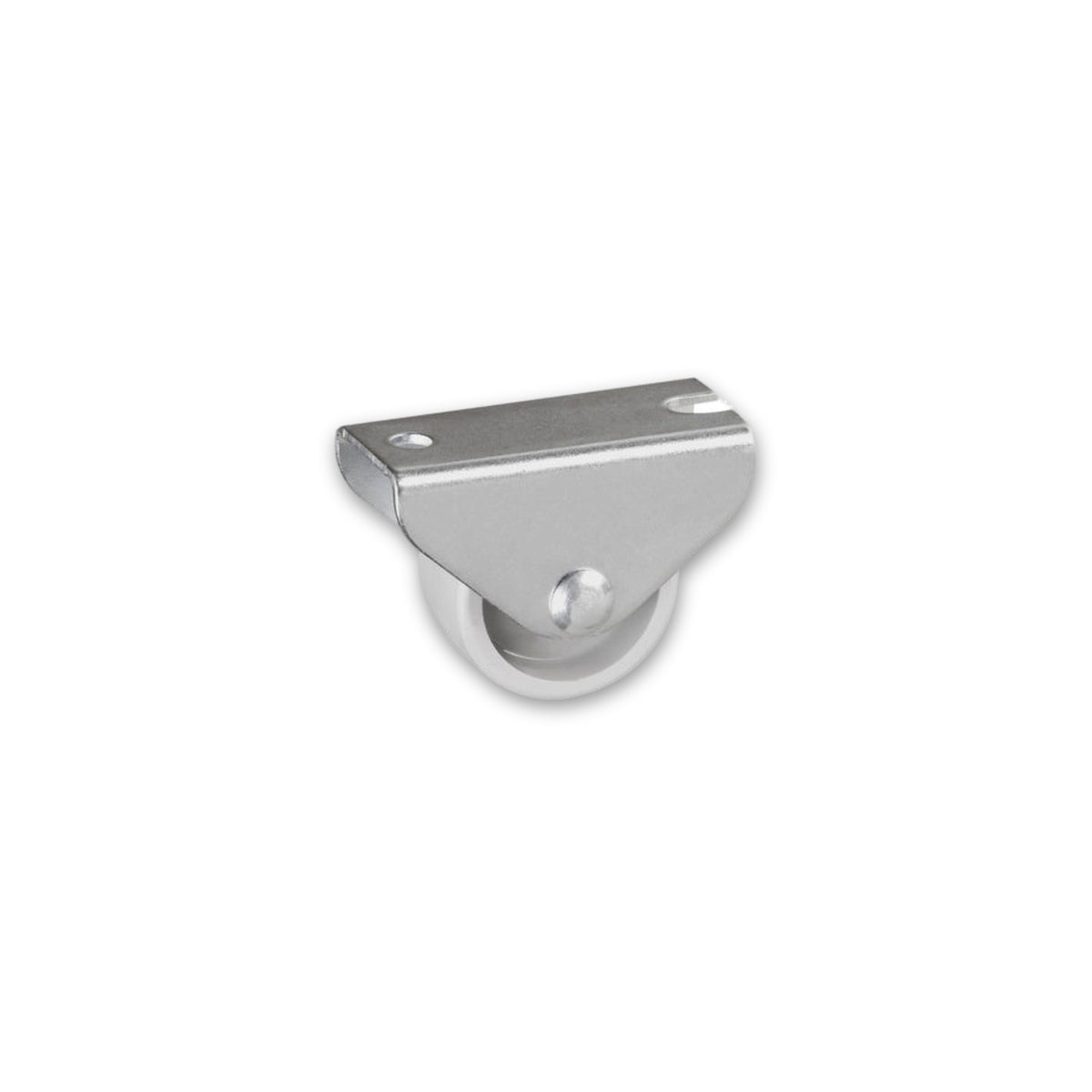

Unter einer Transportkiste, einem flachen Untergestell oder einem Schubfach ist oft wenig Platz für eine Rolle. Diese Ausführung baut niedrig, weil das Rad aus hartem Polypropylen in einem Gehäuse aus verzinktem Stahl läuft und in einem Gleitlager gelagert ist. Das Gehäuse übernimmt zugleich die Befestigung: Eine gesonderte Anschraubplatte gibt es nicht.

Montage direkt über die Löcher im Gehäuse

Das Stahlgehäuse trägt Montagelöcher, über die die Rolle unmittelbar angeschraubt wird. Die Anschraubfläche ist rechteckig und in einer Richtung länger als in der anderen; damit legt das Lochbild die Einbaurichtung fest, längs zur Leiste oder zum Rahmenprofil, sodass die Befestigungspunkte ins Material greifen.

Welche Größe zur Kiste passt

Die drei Ausführungen unterscheiden sich im Nenndurchmesser von 15, 25 und 30 mm und damit in Bauhöhe, Anschraubfläche und Traglast je Rolle. Wer wenig Bauhöhe zur Verfügung hat, greift zur kleinsten Größe; wer mehr Last je Rolle braucht und die zusätzliche Höhe unterbringt, wählt die größere Ausführung. Wer später wechselt, bohrt ein neues Lochbild, weil die Anschraubfläche mit der Größe mitwächst.

Einsatz in Werkstatt, Lager und Möbelbau

Kastenrollen dieser Art werden üblicherweise unter Kisten, Kästen, flachen Gestellen und kleinen Möbeln auf ebenem, festem Untergrund eingesetzt, etwa im Möbelbau, in der Lager- und Betriebseinrichtung, in der Hausmeisterei oder im Werkstatt- und Gestellbau.

Häufige Fragen

Was bedeutet die Traglast je Rolle für den beladenen Kasten?

Die angegebene Traglast gilt für die einzelne Rolle. Was der montierte Kasten insgesamt tragen darf, hängt zusätzlich vom Boden, der Wandstärke und der Verschraubung ab und wird am fertigen Aufbau beurteilt.

Ist eine Anschraubplatte im Lieferumfang enthalten?

Nein, eine gesonderte Anschraubplatte gibt es bei dieser Bauart nicht. Das Stahlgehäuse selbst trägt die Montagelöcher, über die die Rolle direkt angeschraubt wird.

Ändert sich das Lochbild beim Wechsel der Größe?

Ja, die Anschraubfläche wächst mit der Größe mit, zum Beispiel von 17 x 30 mm bei 15 mm Nenndurchmesser auf 20 x 45 mm bei 30 mm. Beim Wechsel auf eine andere Größe sind deshalb neue Bohrungen nötig.

Wie wirkt sich die harte Kunststofflauffläche auf den Untergrund aus?

Ein harter Laufbelag rollt leichter, beansprucht dafür den Untergrund stärker als ein weicherer Belag. Ob eine Fläche das verträgt, entscheidet sich an ihrer eigenen Oberfläche, nicht am Werkstoff der Rolle.
