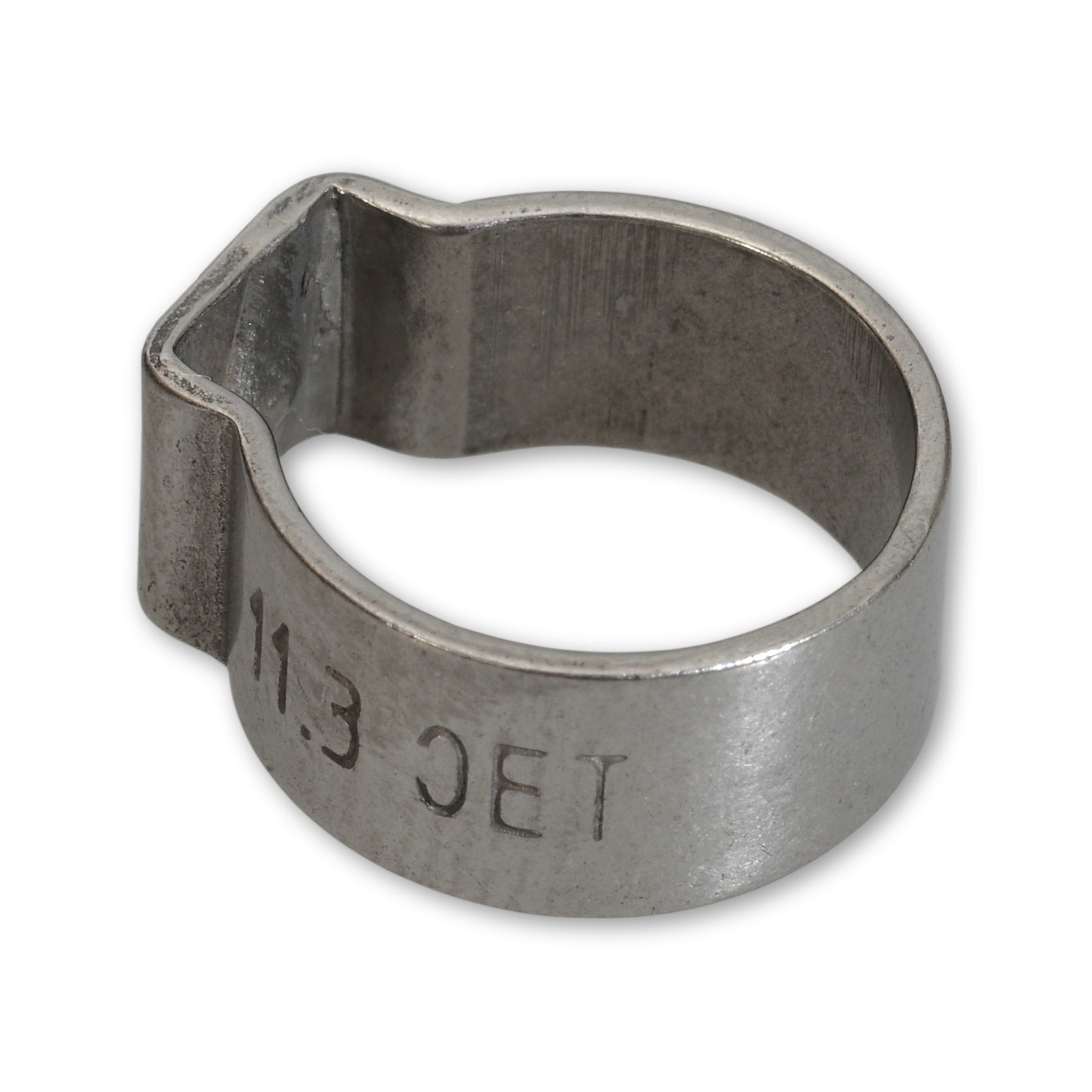

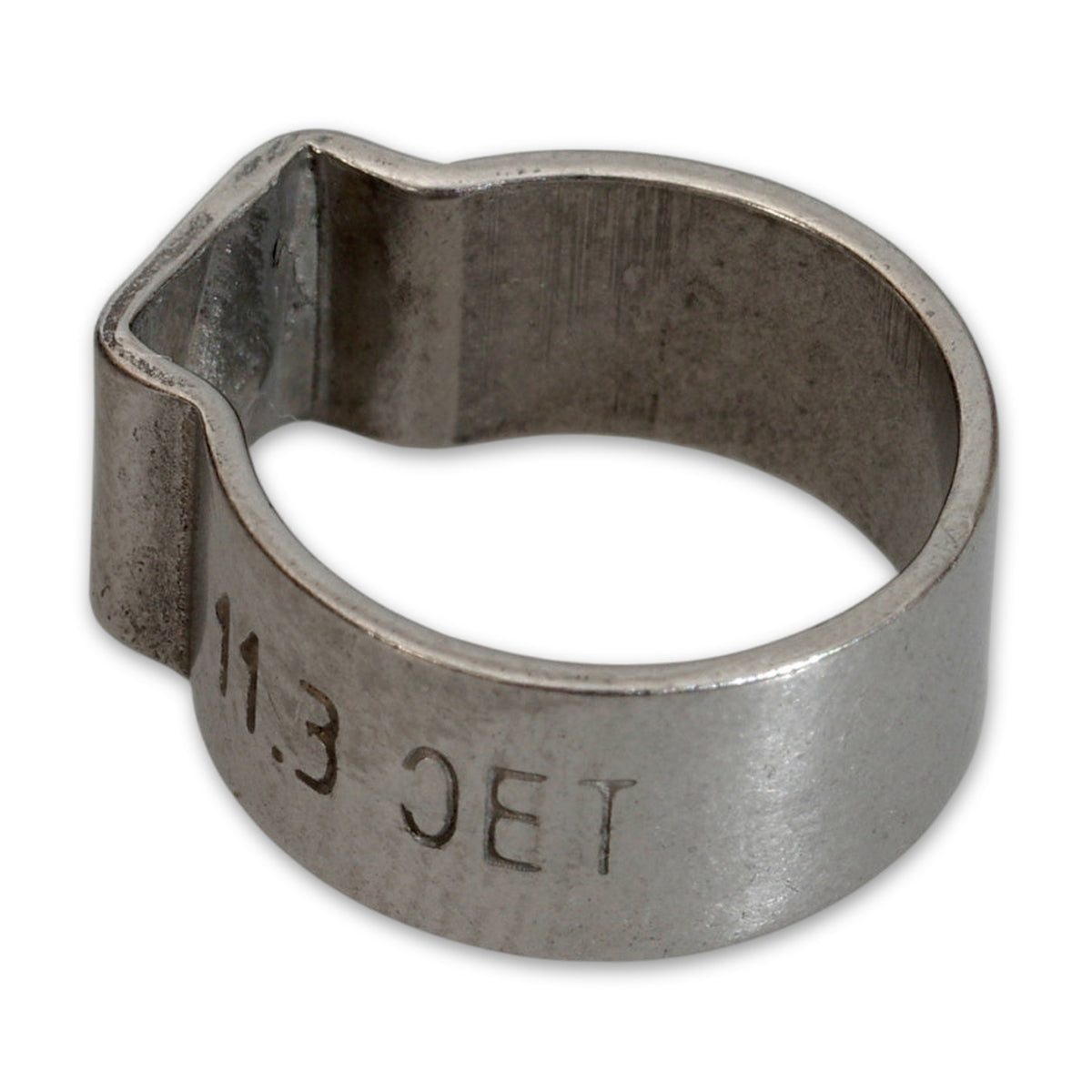

1-Ohr-Klemme für Kfz, Edelstahl A2, mit Einlagering

Die 1-Ohr-Klemme für Kfz aus Edelstahl A2 befestigt einen Schlauch auf einem Stutzen, einer Tülle oder einem Rohr. Sie kommt ohne Schraube aus: Das Ohr im Klemmenband wird mit einer Zange zusammengedrückt und zieht das Band fest. Ein Einlagering überbrückt den Spalt unter dem Ohr, der Klemmbereich dieser Ausführung reicht von 9,6 bis 11,3 mm.

Schnell gesetzt, am verformten Ohr als geschlossen erkennbar

Die Montage ist schnell und einfach. Ein Schraubendreher oder Schlüssel entfällt, gebraucht wird eine Ohrklemmenzange. Bei dieser Bauart zeigt die Verformung des Ohres, dass die Klemme geschlossen ist.

Der Einlagering schließt die Lücke unter dem Ohr

Beim Zusammendrücken des Ohres bleibt im Klemmenband ein Spalt. Der Einlagering aus rostfreiem Edelstahl überbrückt ihn. Bei Ohrklemmen mit Ring verteilt sich dadurch die Kompression nahezu über den gesamten Innenumfang, und der Schlauch wölbt sich unter dem Ohrspalt nicht auf. Ohrklemmen mit Einlagering sind für anspruchsvolle Abbindungen an weichen und harten Gummi- oder Kunststoffmaterialien gedacht. Die Bandkanten sind speziell geformt, und zwar gegen Beschädigung des Abbindegutes, also des abgebundenen Teils, meist eines Schlauches.

Wo die Klemme eingesetzt wird

Typisch ist die Kfz-Werkstatt bei Wartung und Reparatur: Schläuche, die Flüssigkeiten oder Druckluft führen, werden mit Ohrklemmen auf Stutzen oder Rohren befestigt. Ohrklemmen dieser Bauart kommen außerdem im Maschinenbau und in Haushaltsgeräten zum Einsatz.

Was bei der Auswahl zählt

Entscheidend ist der Außendurchmesser der Verbindung im montierten Zustand, nicht die Bezeichnung Kfz. Sie ordnet die Klemme dem Einsatzfeld zu, meint aber kein bestimmtes Fahrzeug, keinen bestimmten Schlauch und keine bestimmte Leitung. Für Kraftstoff-, Kühlmittel- und Bremsleitungen gelten die Vorgaben des Fahrzeugherstellers.

Häufige Fragen

Welche Zange wird zum Schließen gebraucht?

Eine Ohrklemmenzange. Es gibt Zangen mit gerader Schneide für die Standardmontage, senkrecht zum Ohr angesetzt, und Zangen mit Seitenschneide für wenig Platz, im 90-Grad-Winkel zum Ohr angesetzt. Der Platz an der Einbaustelle zeigt, welche Form sich dort führen lässt.

Lässt sich die Klemme nach dem Schließen wieder verwenden?

Besser nicht. Bereits geschlossene Klemmen dieser Bauart sollten nicht erneut geschlossen werden. Wird die Verbindung später gelöst, gehört für das neue Abbinden eine neue Klemme an die Stelle.

Wie finde ich heraus, ob die Klemme an meine Verbindung passt?

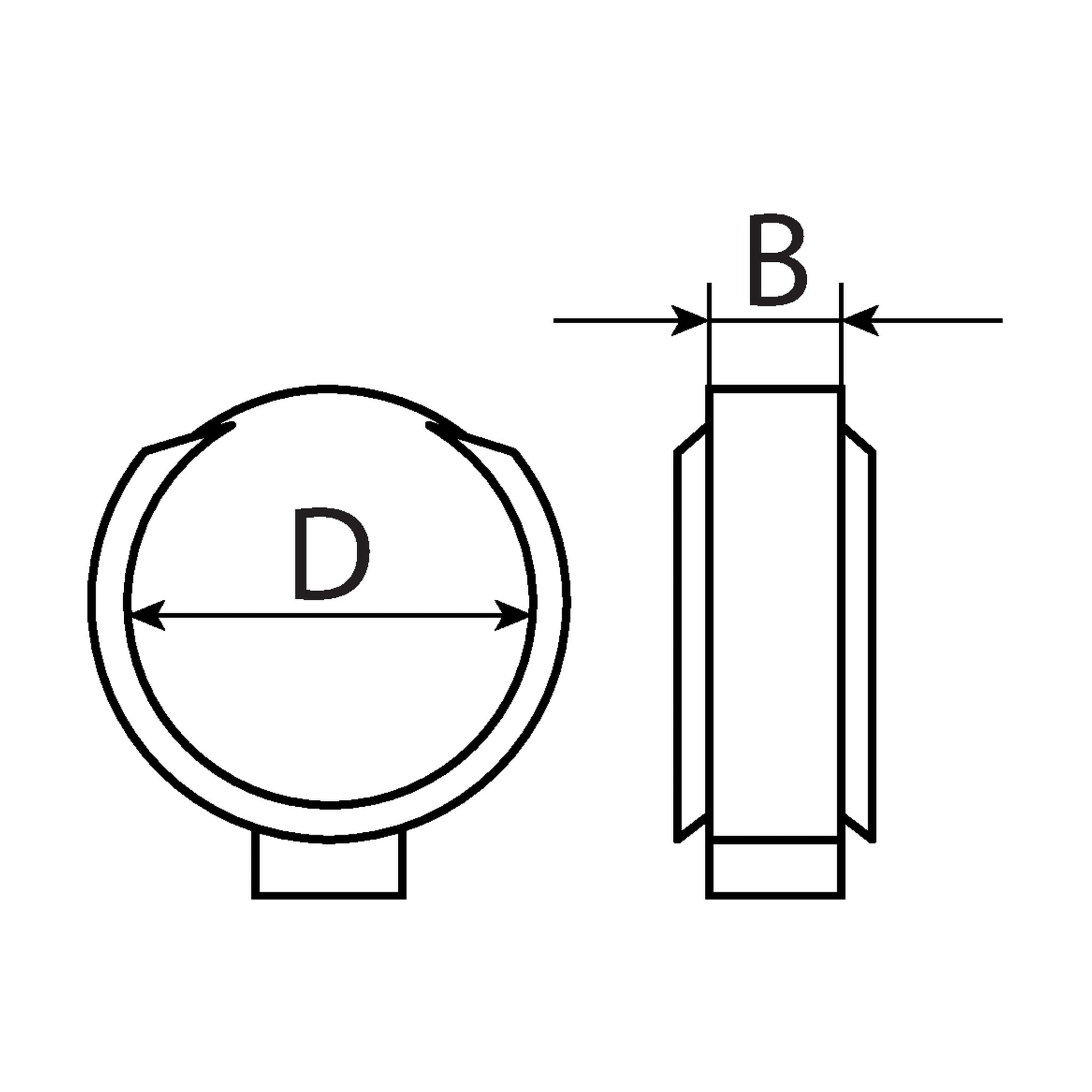

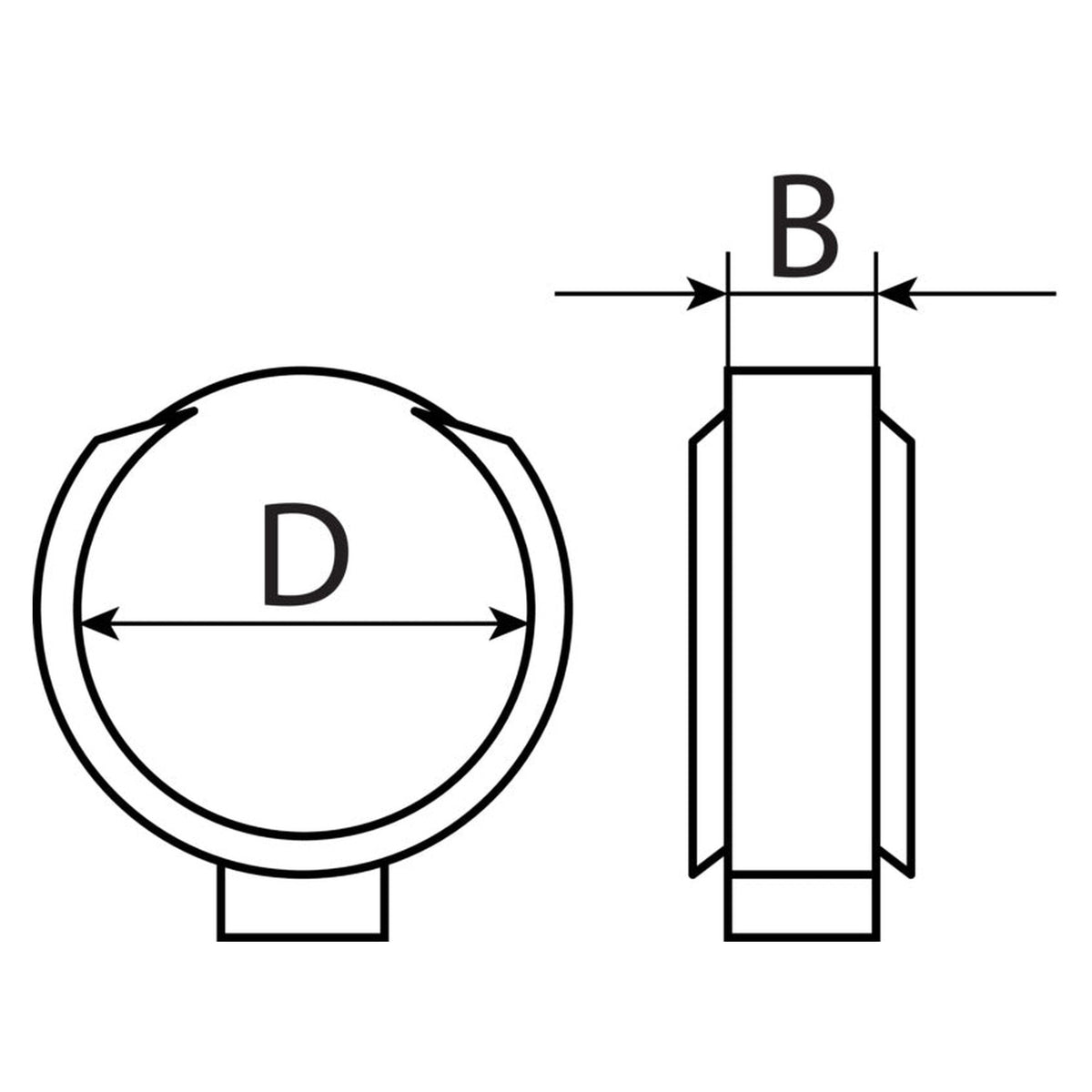

Gemessen wird der Außendurchmesser der Verbindung im montierten Zustand, also der Schlauch auf dem Stutzen; er muss zwischen 9,6 und 11,3 mm liegen. Ein Abbindeversuch am Bauteil zeigt, ob alles zusammenpasst.
