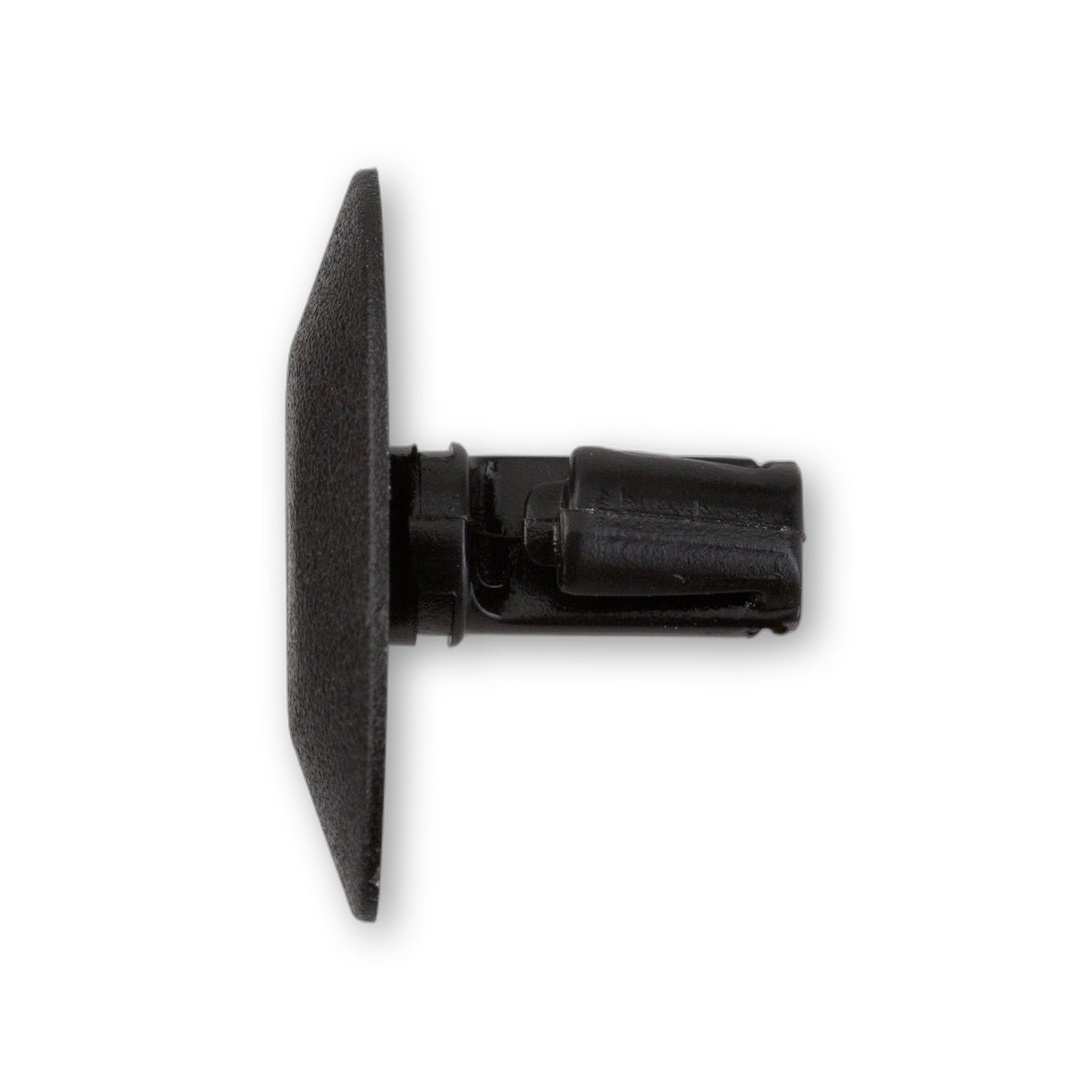

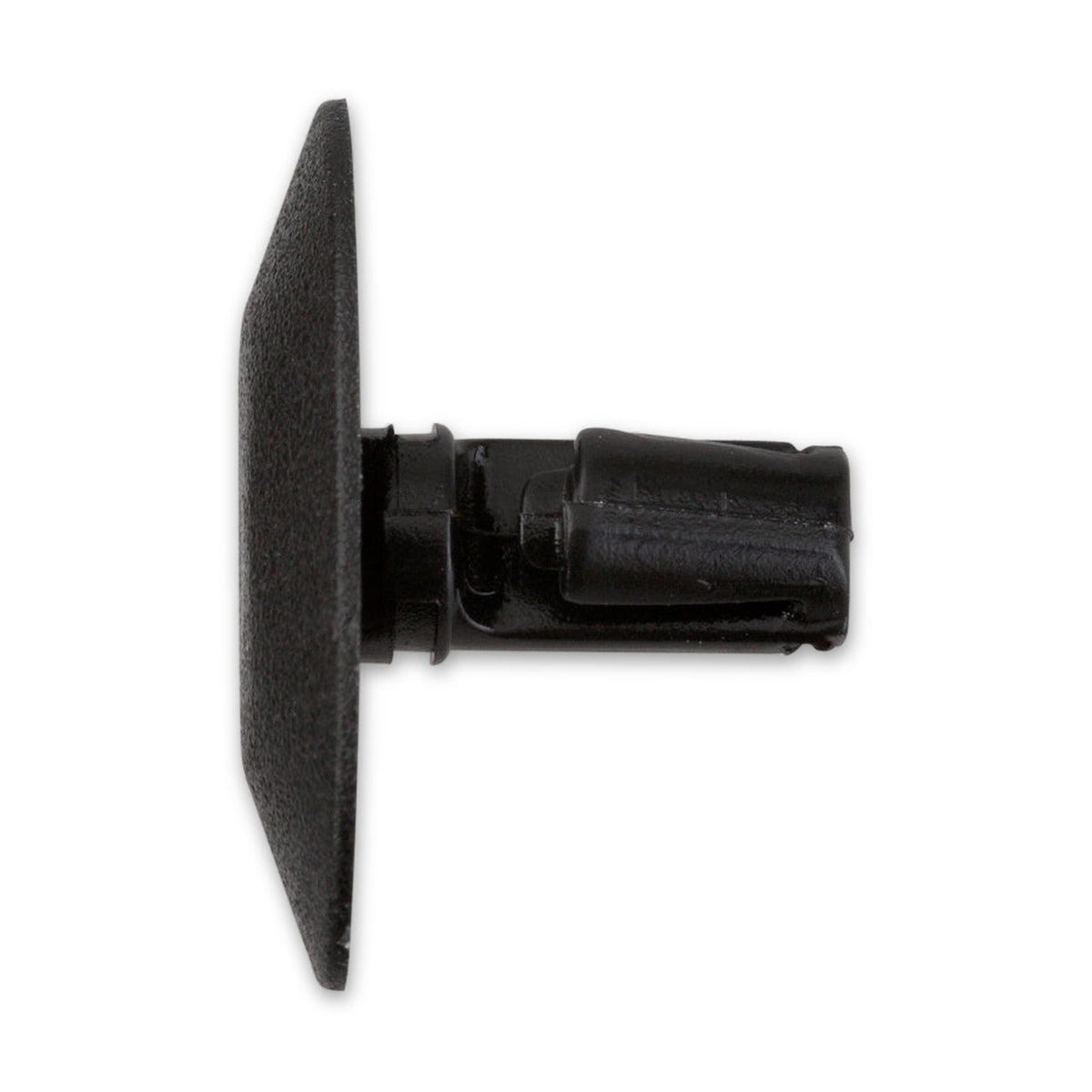

Kfz-Abdeckstopfen, dL 4 mm, Kopf 17 mm x 8 mm

Ein Kopf mit zwei verschiedenen Maßen

Zwei Zahlen beschreiben hier denselben Kopf: 17 mm in der einen Richtung, 8 mm quer dazu. Rund ist er damit nicht. Über einer Bohrung von 4 mm heißt das, dass die Abdeckung in der Länge gut das Vierfache der Öffnung erreicht und in der Breite das Doppelte.

Wo der Platz für den Kopf gebraucht wird

Ein runder Kopf braucht ringsum gleich viel freie Fläche. Bei diesem entscheidet die Richtung: In der Längsachse liegt er 17 mm weit auf, quer dazu bleibt es bei 8 mm. Neben einer Kante, einer Sicke oder einem angrenzenden Teil zählt deshalb nicht nur, ob die Fläche reicht, sondern auch, wie der Kopf darauf zu liegen kommt.

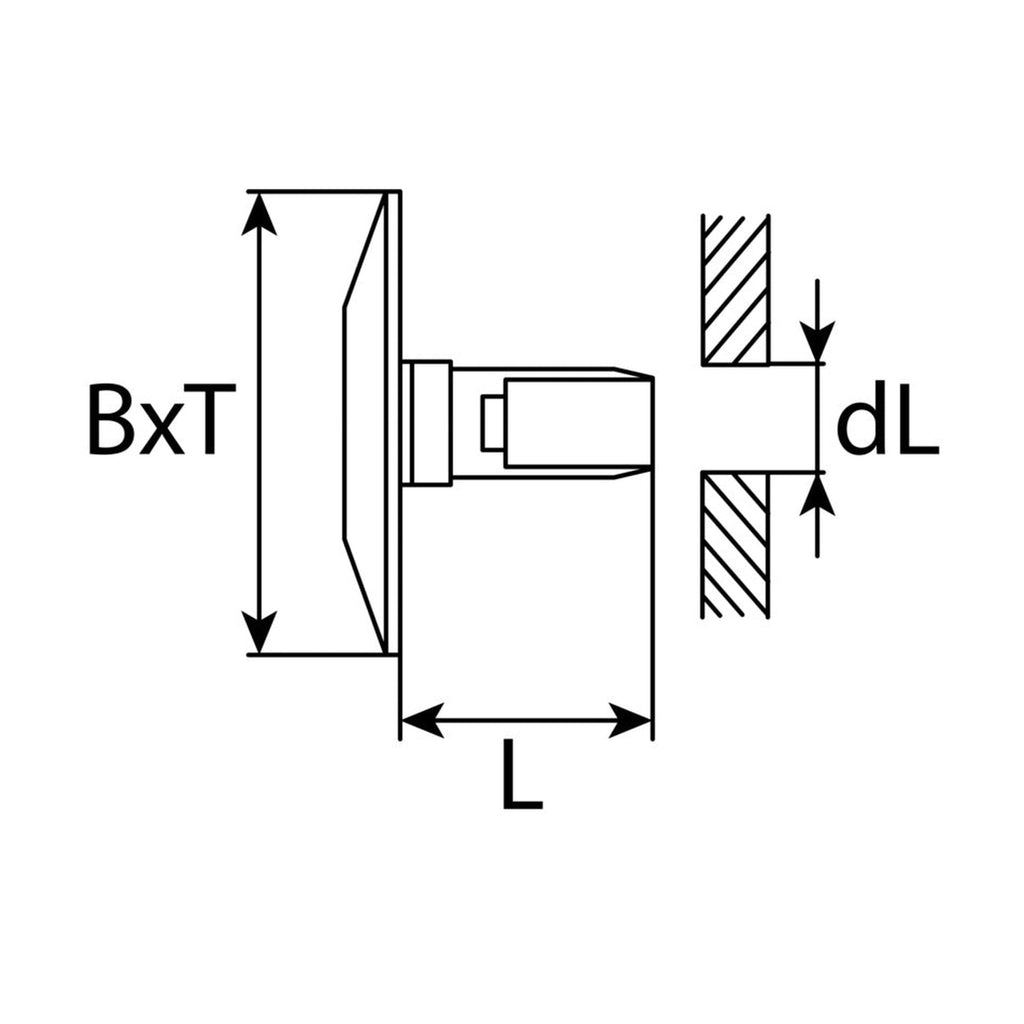

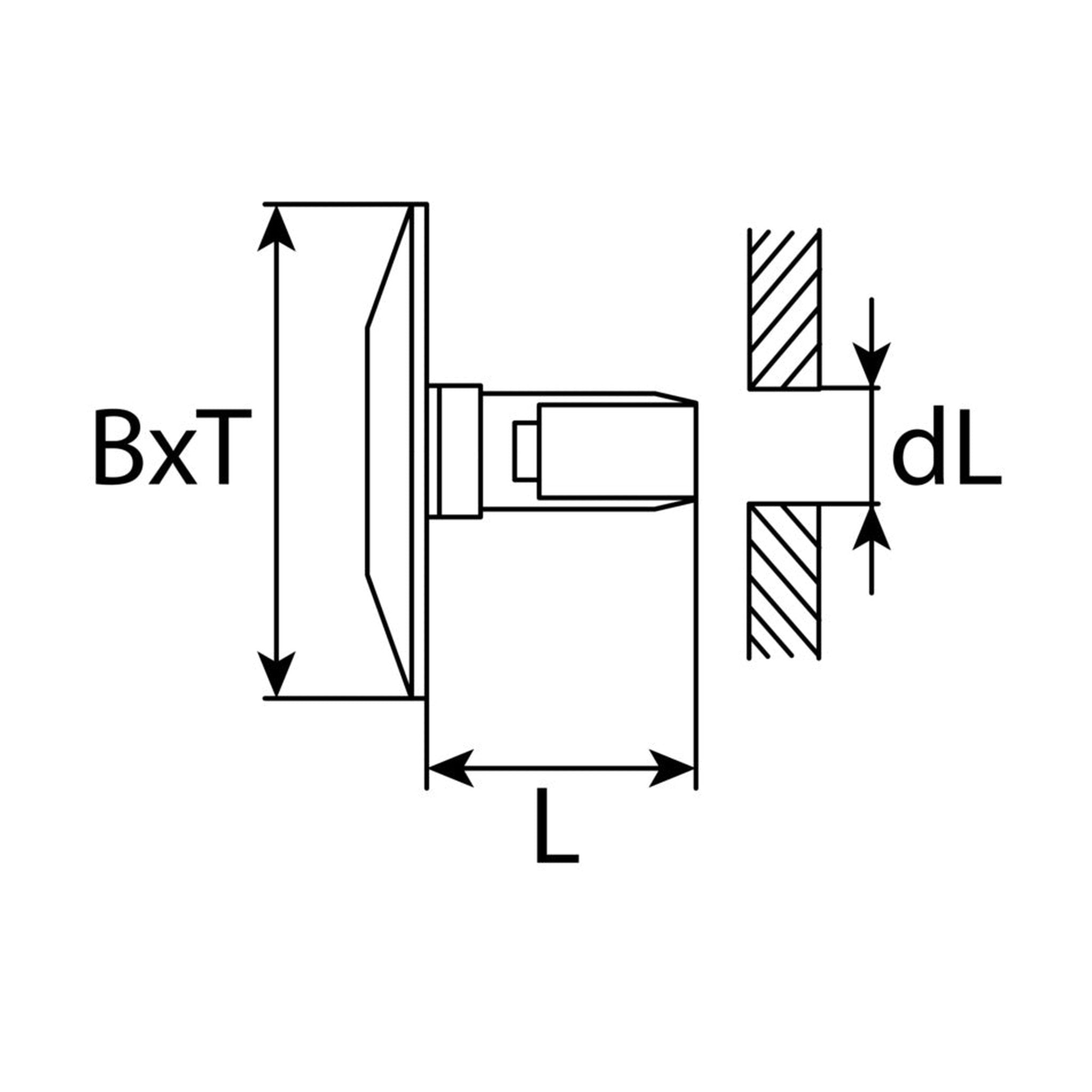

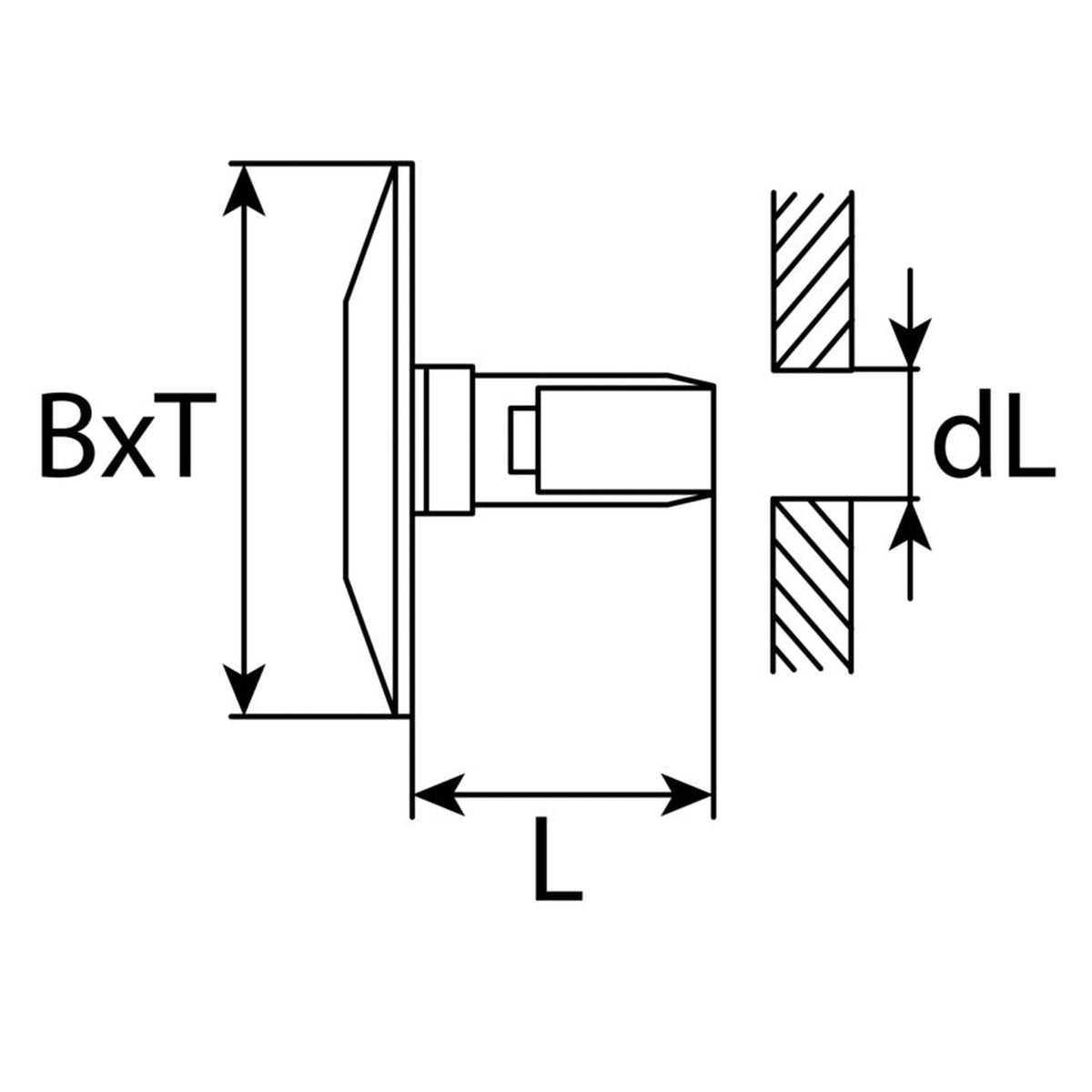

Die vier Zahlen dieser Ausführung

• Befestigungsbohrung 4 mm: Die kleinste der vier und die einzige, die das Bauteil beschreibt. Geführt ist sie als Durchmesser und meint damit eine runde Öffnung.
• Kopfdurchmesser 17 mm: Der größere der beiden Kopfwerte. Er gibt an, wie weit die Abdeckung in ihrer Längsrichtung reicht.
• Kopfbreite 8 mm: Quer dazu bleibt der Kopf schmal. In dieser Richtung trägt er am wenigsten auf, was neben dicht stehenden Teilen zählt.
• Länge 10 mm: Das Maß der Ausführung selbst. Gegenüber der Bohrung von 4 mm ist das gut die zweieinhalbfache Strecke, die in der Öffnung und dahinter unterkommen muss.

Häufige Fragen

Passt der Stopfen in eine Öffnung, die nicht rund ist?

Das Lochmaß ist als Durchmesser von 4 mm geführt und beschreibt damit ein rundes Loch. Der längliche Kopf sagt über die Form der Öffnung nichts aus; er deckt sie ab, er bildet sie nicht nach. Für eine schlitzförmige oder ausgebrochene Öffnung ist damit keine Aussage getroffen, und die Stelle ist vorher anzusehen.

Käme an derselben Stelle auch ein runder Kopf infrage?

Über die Öffnung entscheidet das Lochmaß, über das Bild darüber der Kopf. Ein runder Kopf von 17 mm würde auch quer 17 mm belegen und damit deutlich mehr Fläche beanspruchen als dieser. Welche Form an eine Stelle gehört, richtet sich danach, wie viel Raum um die Öffnung herum frei ist.
