Kfz-Abdeckstopfen aus Kunststoff – dL 8,4 mm, dk 25 mm

Breite Abdeckung über einer schmalen Öffnung

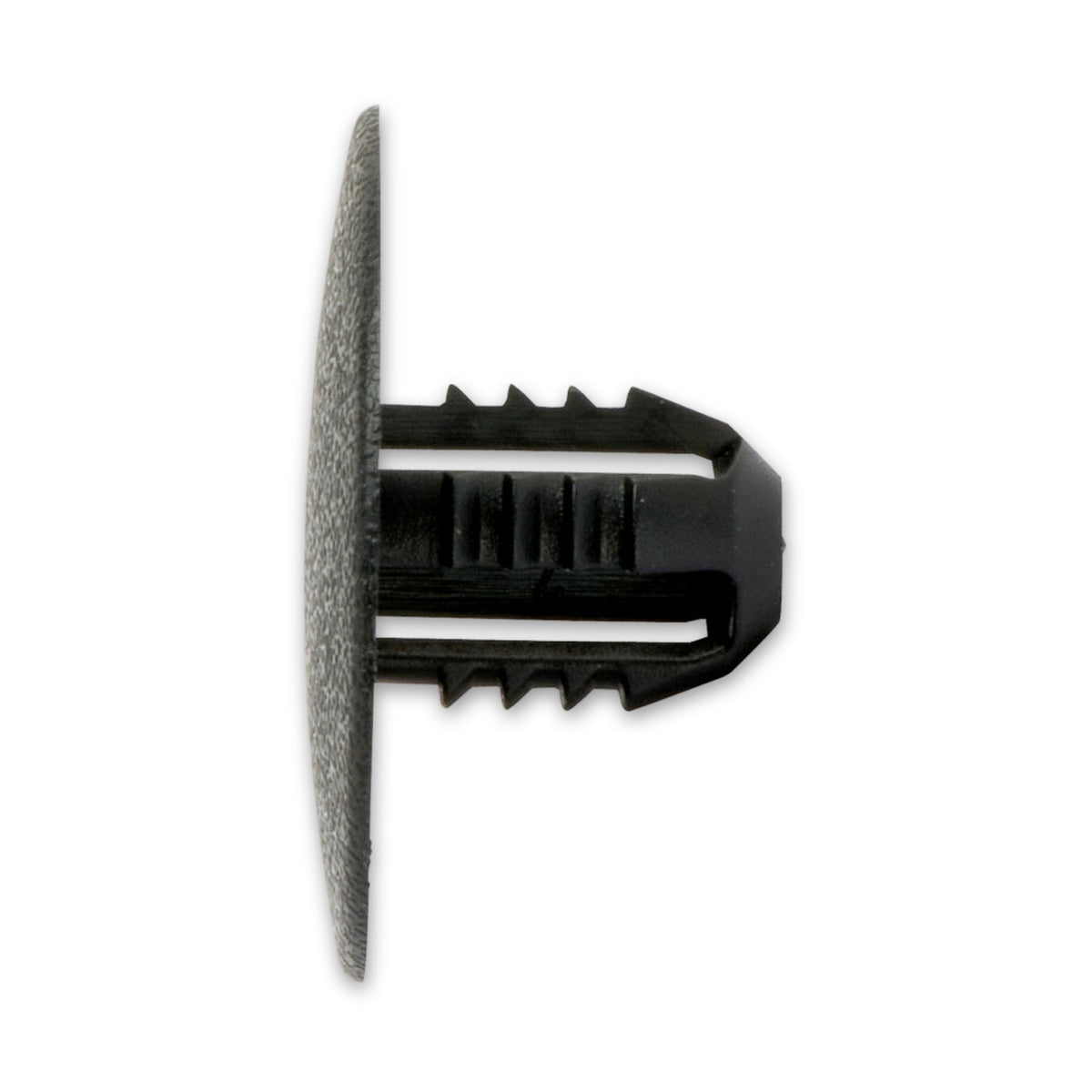

Mit 25 mm Kopf und 11,7 mm Länge fällt diese Ausführung flach und weit aus. Der Kopf überdeckt ein Vielfaches der Öffnung, in der das Teil sitzt, und legt sich weit auf das umgebende Blech. Wo rund um die Öffnung mehr zu verdecken ist als das Loch selbst, macht sich der Unterschied zu einem schmal gebauten Stopfen bemerkbar.

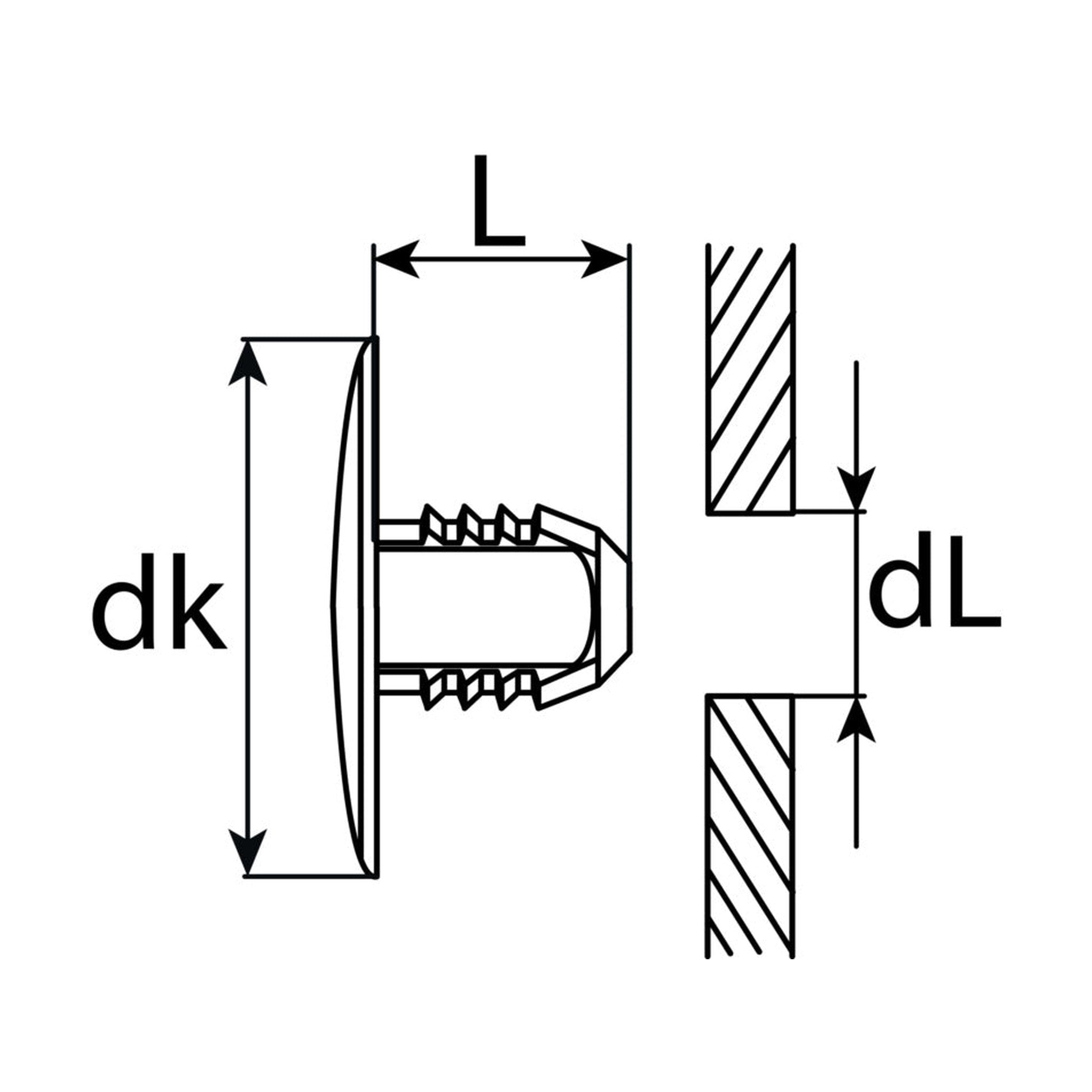

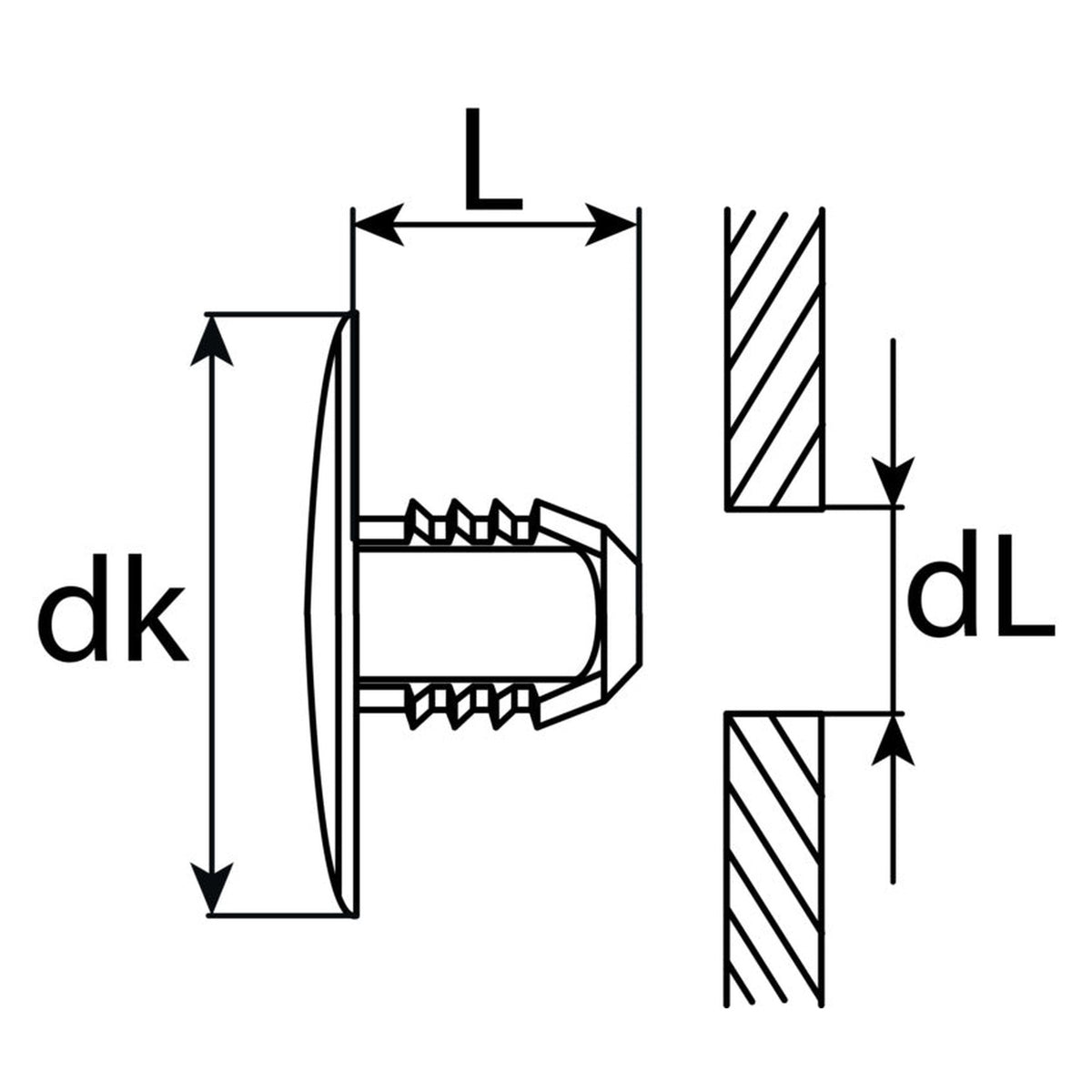

Drei Maße rund um dieselbe Stelle

Diese Ausführung führt gleich drei Maße im Bereich von Loch und Schaft: 8 mm als Bohrlochdurchmesser, 8,4 mm als oberen Wert des Befestigungslochs und 9,3 mm als oberen Wert des Stopfendurchmessers. Die drei meinen verschiedene Dinge und dürfen nicht gleichgesetzt werden. Zwei davon sind Höchstwerte und beschreiben damit eine Grenze, keinen Sollwert, an dem sich messen ließe.

Kopf, Bauhöhe und Werkstoff

• Kopfdurchmesser 25 mm: Der Kopf bestimmt, wie viel Fläche abgedeckt wird. Über die Öffnung darunter sagt sein Maß nichts aus.
• Länge 11,7 mm: So kurz baut die Ausführung insgesamt. Wo hinter dem Blech ein Kabelstrang, eine Verkleidung oder ein Rahmenprofil dicht anliegt, zählt genau dieser Wert.
• Kunststoff: Angegeben ist die Werkstoffgruppe ohne nähere Sorte. Ein Verhalten bei Wärme, Kraftstoff oder Sonnenlicht ist damit nicht beschrieben.

Häufige Fragen

Genügt ein übereinstimmender Kopfdurchmesser für die Auswahl?

Der Kopf ist das, was man sieht, und liegt als Vergleichsgröße deshalb nahe. Über die Aufnahme sagt er allerdings nichts: Kopfmaß, Lochmaß, Schaftmaß und Einbautiefe sind verschiedene Größen, und zwei Stopfen mit gleichem Kopf sind darum nicht gegeneinander austauschbar.

Welche Rolle spielt die Dicke des Blechs?

Die Blechdicke gehört zur Auswahl. Beschriebene Baureihen dieser Art ordnen jeder Größe nicht nur einen Bereich des Lochdurchmessers zu, sondern auch einen Bereich der Blechdicke, weil davon abhängt, ob die Verriegelung dahinter fasst. Ein Wert dazu gehört zu dieser Ausführung nicht, sodass die Dicke an der Einbaustelle zu ermitteln ist.
