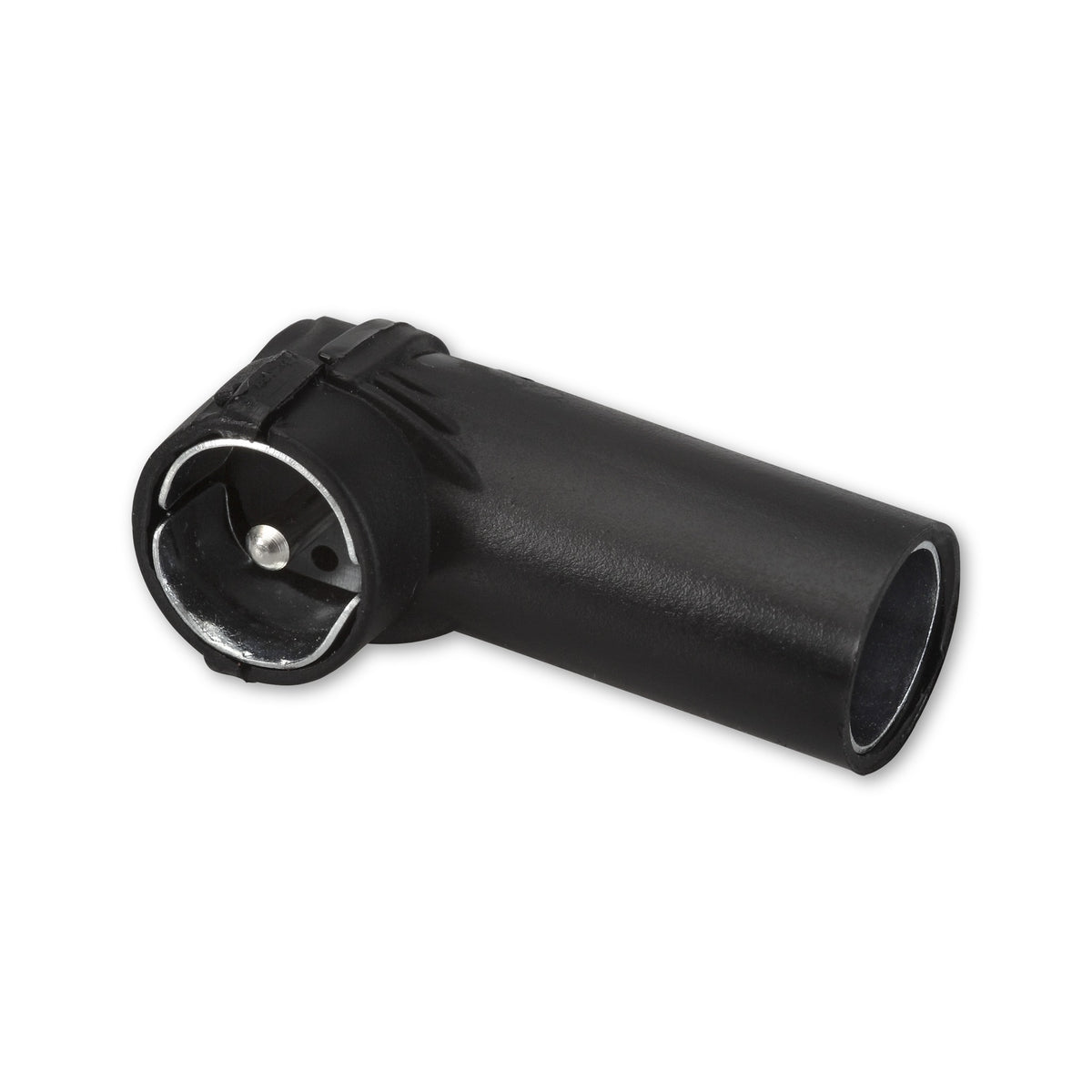

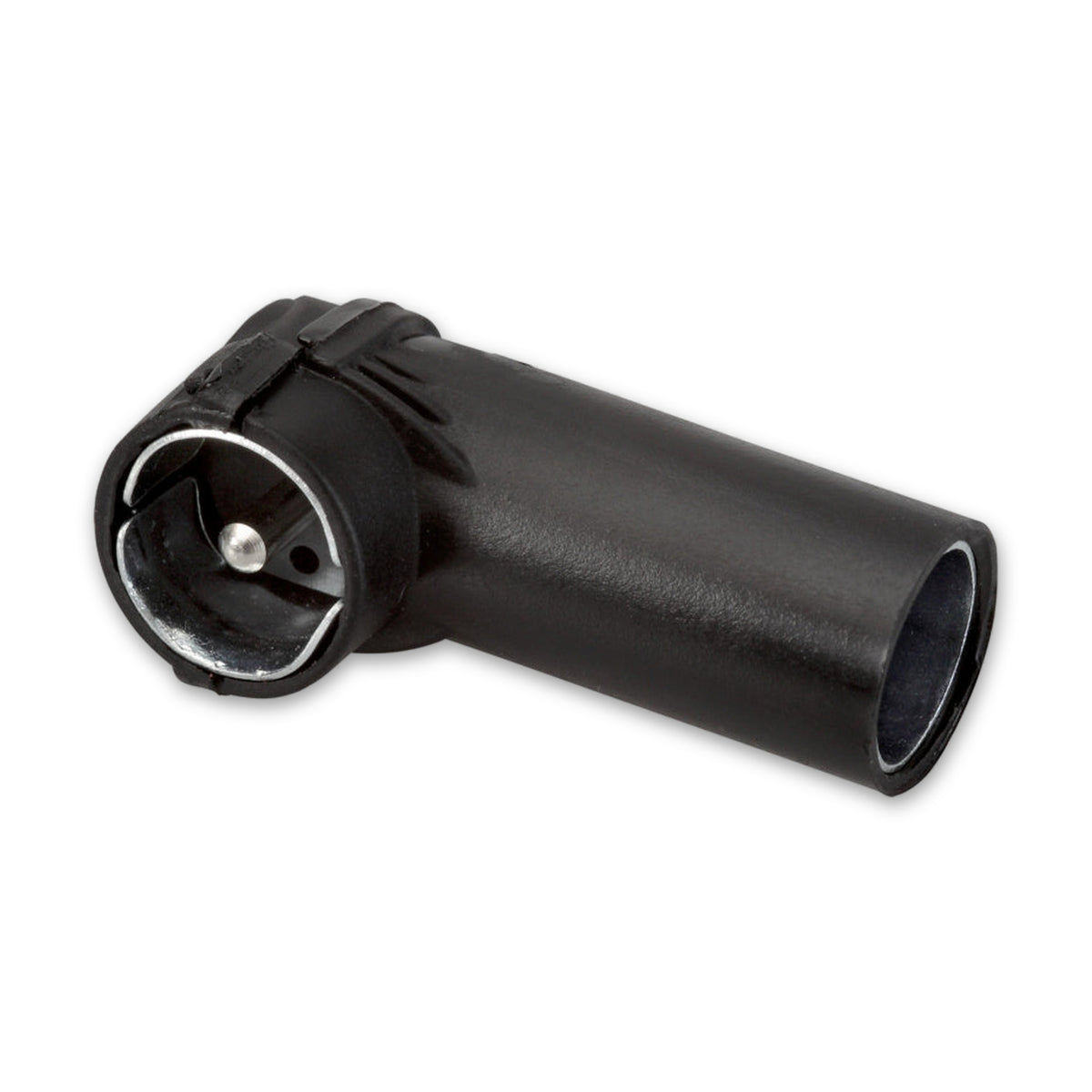

Kfz-Antennenadapter DIN auf ISO, 90 Grad abgewinkelt, 40 mm

Vom älteren Antennenstecker auf den neueren Autoradio-Anschluss

Im Fahrzeug liegt oft noch die Antennenleitung mit dem älteren Stecker und 150 Ohm, während das eingebaute Autoradio einen neueren Anschluss mit 50 Ohm erwartet. Der Adapter wird zwischen die vorhandene Leitung und das Gerät im Schacht gesetzt und führt die eine Anschlussart auf die andere. Angegeben ist er für genau diese Richtung: vom älteren Stecker zum neueren Anschluss.

Der Winkel spart Platz hinter dem Radio

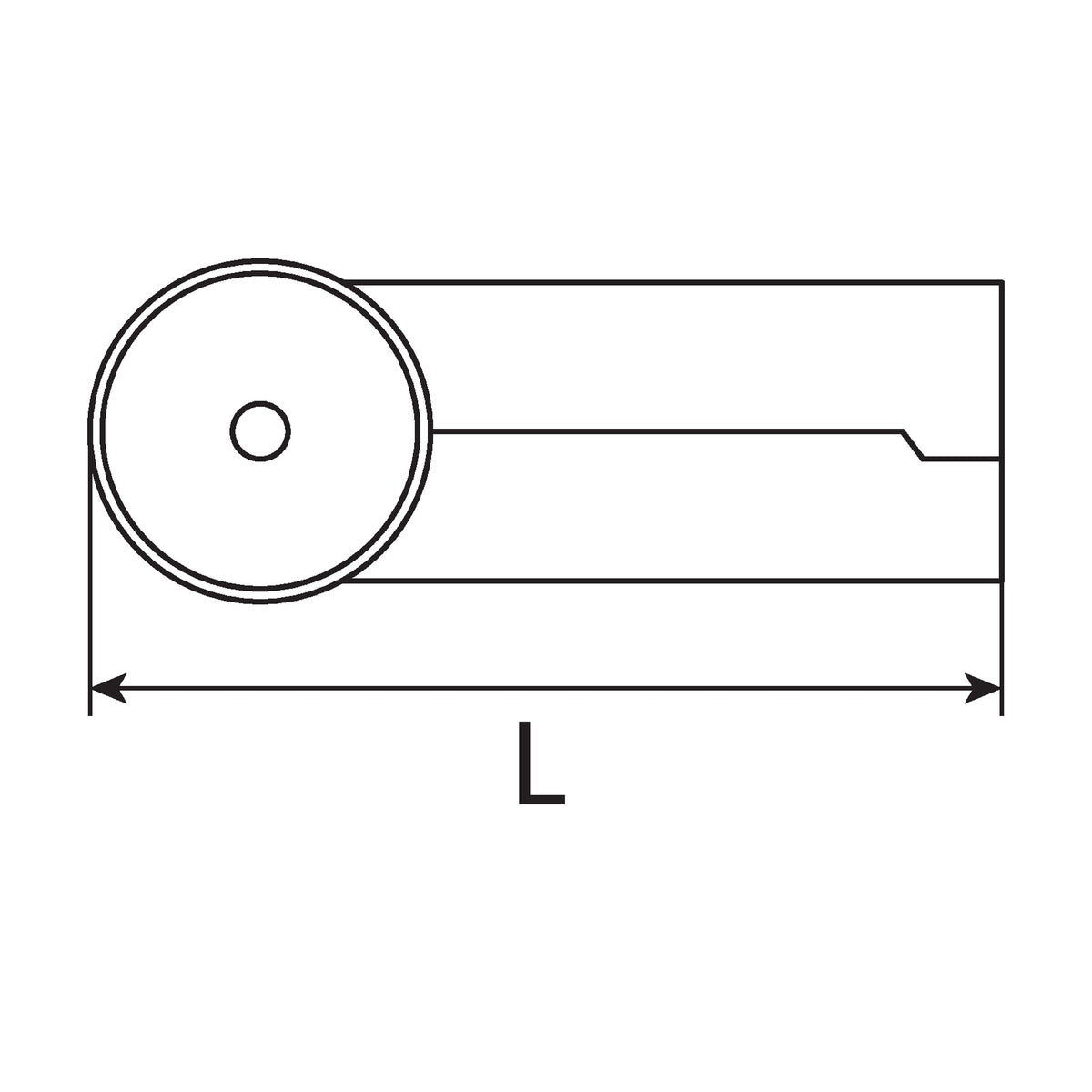

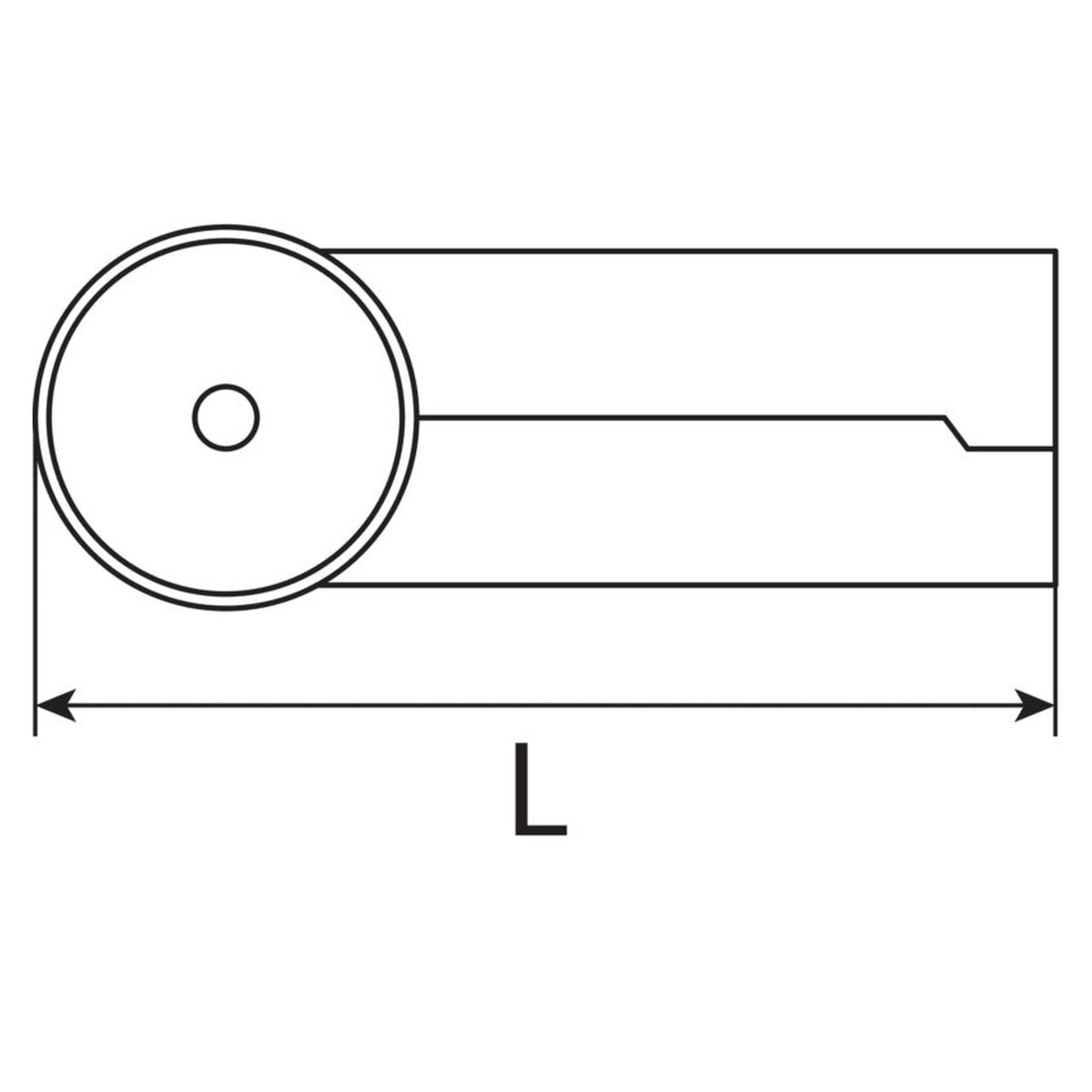

Um 90 Grad abgewinkelt steht der Anschluss nicht gerade nach hinten weg, sondern seitlich. Füllt das Radio den Einbauschacht bis zur Rückwand aus, entscheidet dieser Winkel darüber, ob sich die Leitung dahinter noch legen lässt. Die angegebene Nennlänge beträgt 40 mm; als voll geschirmt ist die Ausführung zusätzlich angegeben, ein Merkmal der Bauart, keine Aussage zur Empfangsqualität der fertigen Installation.

Einsatz beim Autoradio-Einbau

Der Adapter kommt beim Tausch eines Autoradios zum Einsatz, wenn die vorhandene Fahrzeugleitung und das neue Gerät unterschiedliche Steckertypen tragen. Genutzt wird er in der Kfz-Werkstatt und im Car-Hifi-Einbau ebenso wie von Heimwerkern, die ihr Autoradio selbst tauschen. Vor dem Kauf lohnt der Blick auf beide Steckstellen: die Bauart der Antennenleitung im Fahrzeug und die des Anschlusses am Gerät.

Häufige Fragen

Wie erkenne ich, welcher Adapter zu meinem Fahrzeug passt?

Entscheidend ist, welcher Steckertyp am Antennenkabel im Fahrzeug sitzt und welcher Anschluss am Radio verbaut ist. Dieser Adapter führt einen älteren Stecker mit 150 Ohm auf einen neueren Anschluss mit 50 Ohm; Auskunft dazu geben die Unterlagen von Fahrzeug und Gerät.

Passt der Adapter auch in umgekehrter Richtung, von ISO auf DIN?

Dazu ist nichts angegeben; beschrieben ist nur der Übergang vom älteren auf den neueren Anschluss. Für die umgekehrte Richtung hilft die Nachfrage im Fachhandel nach einem Adapter mit passender Angabe.

Wozu dient der 90-Grad-Winkel?

Er hält den Platzbedarf hinter dem Radio gering, weil der Anschluss nicht gerade nach hinten absteht. Das erleichtert die Leitungsführung, wenn das Gerät den Einbauschacht bis zur Rückwand ausfüllt.

Verbessert die volle Schirmung den Empfang?

Die Schirmung soll verhindern, dass am Übergang Störungen in die Antennenleitung gelangen. Wie gut der Empfang am Ende ist, hängt von Antenne, Leitung und Radio ab.
