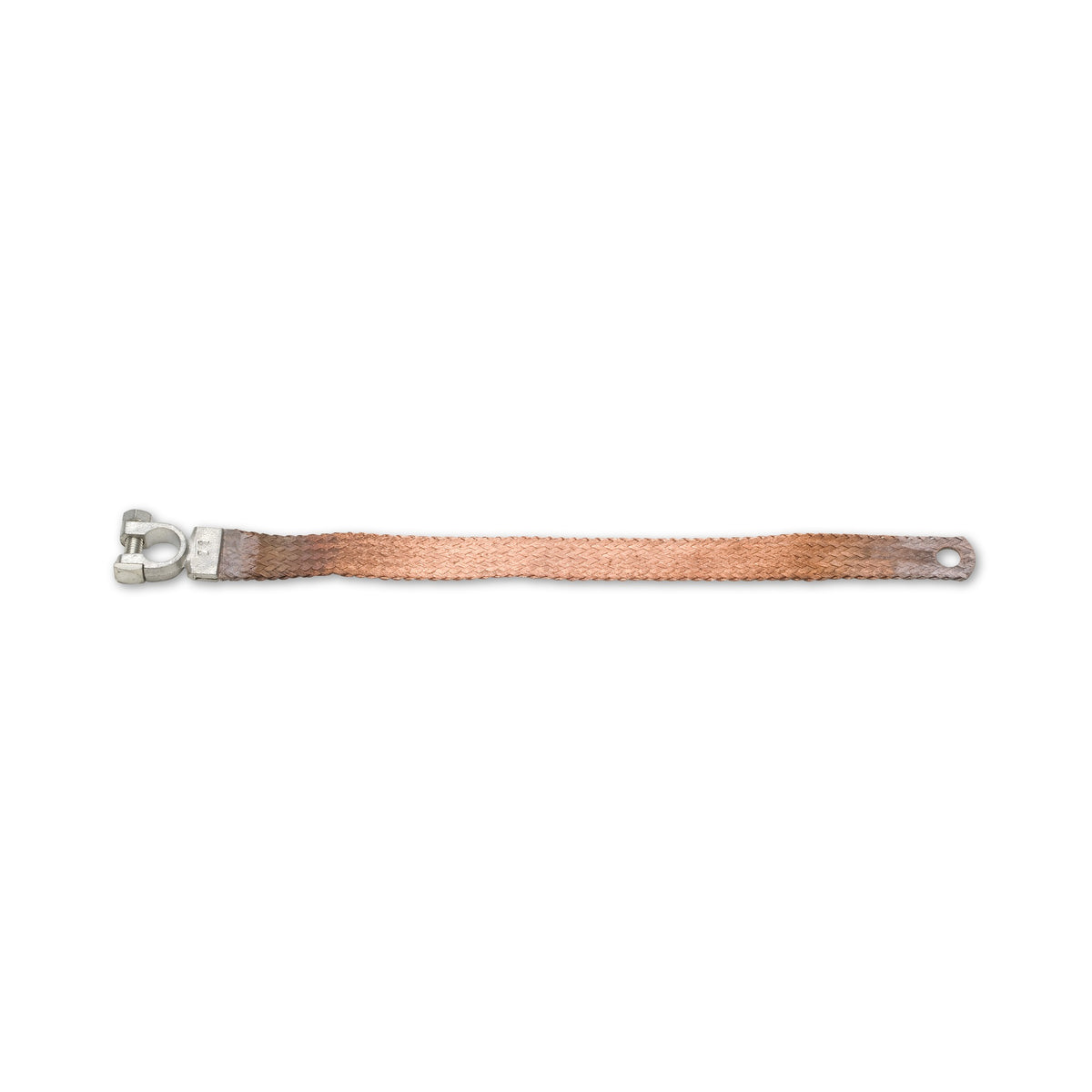

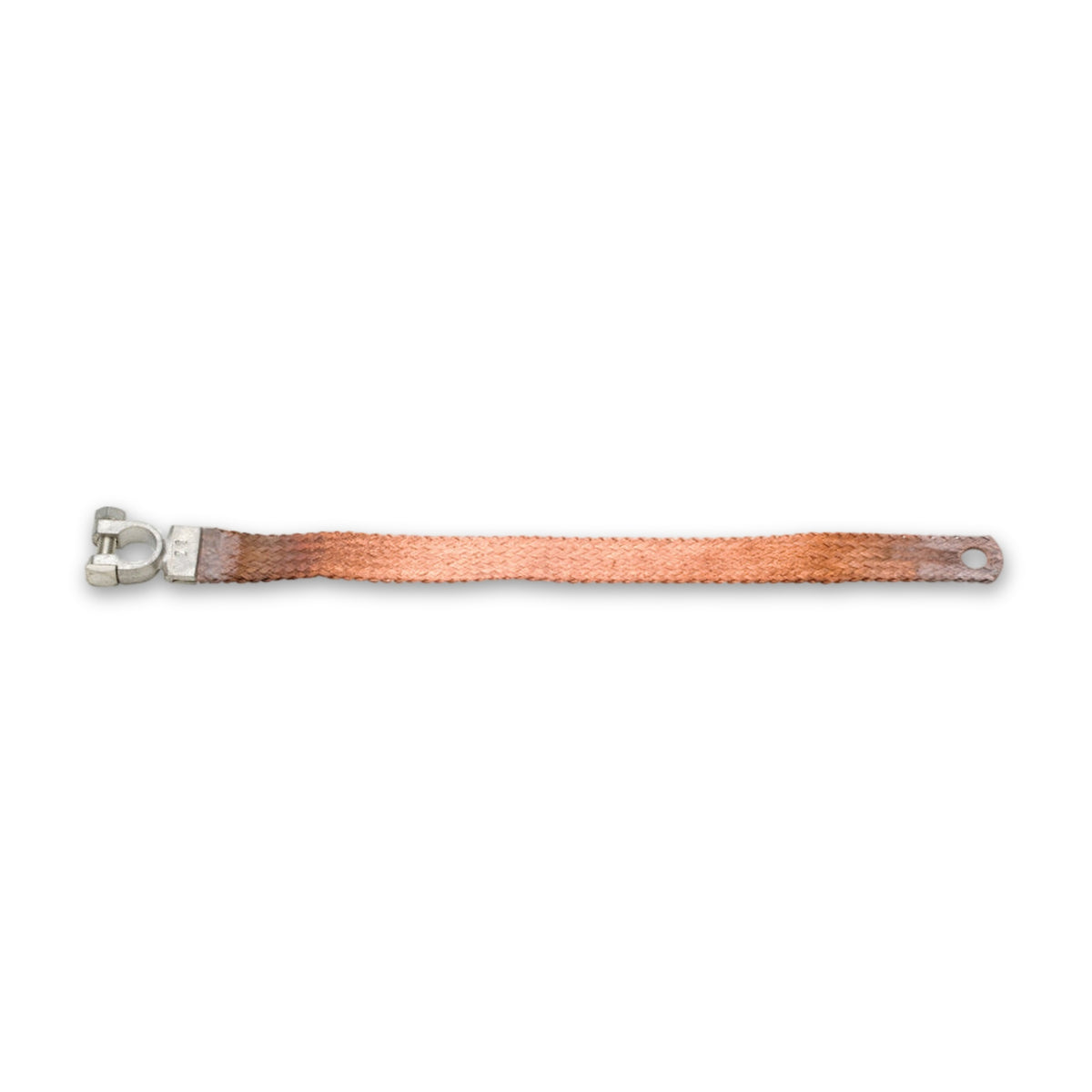

Kfz-Batteriemasseband mit Klemme, verzinnt, 21 mm² × 350 mm

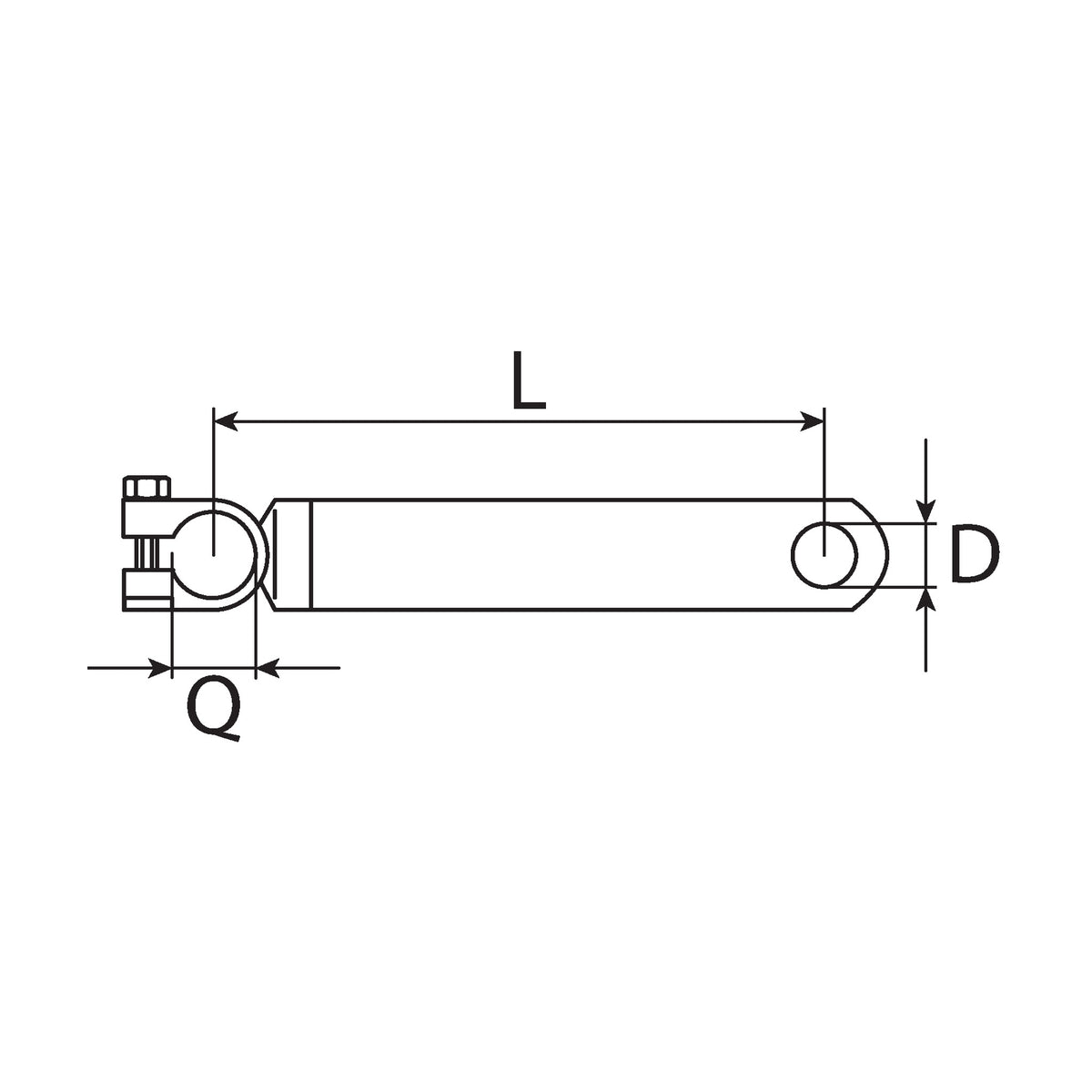

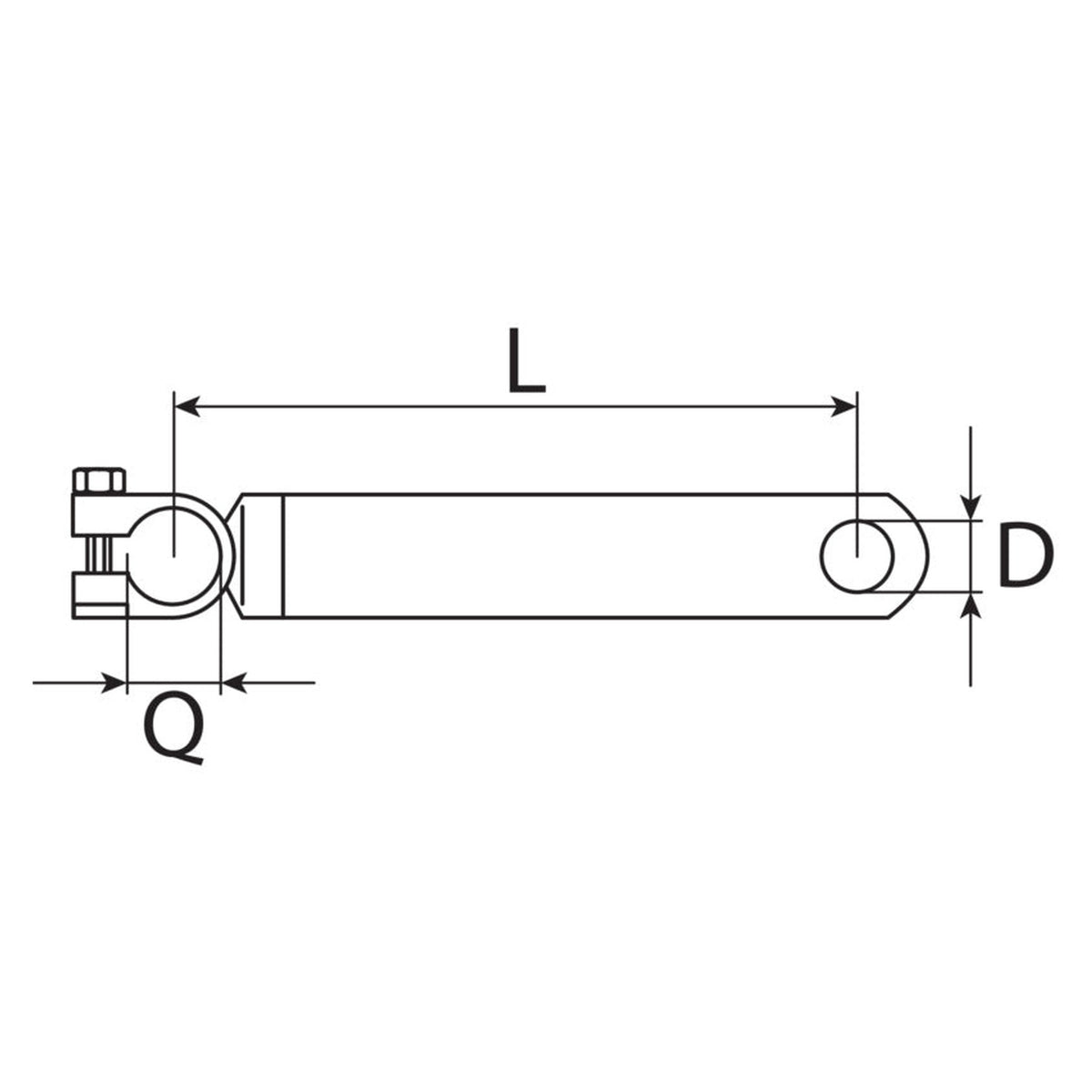

Das Kfz-Batteriemasseband verbindet einen Batteriepol mit einer angeschraubten Anschlussstelle am Fahrzeug. Am einen Ende sitzt eine Klemme für Pole mit 15,9 mm Poldurchmesser, am anderen ein Loch von 10,5 mm Durchmesser für die Schraube. Die Länge beträgt 350 mm, der Kabelquerschnitt ist mit 21 mm² angegeben.

Klemme auf den Pol, Schraube an die Anschlussstelle

Massebänder stellen üblicherweise die elektrische Verbindung zwischen Batterie und Karosserie oder Motorblock her. Bei diesem Band wird die Klemme auf den Pol gesetzt und dort festgezogen, das andere Ende wird mit einer Schraube durch das Loch an der Anschlussstelle befestigt. Die Schraube muss durch das Loch des Bandes gehen und zum Gewinde der Anschlussstelle passen.

Das vorhandene Band als Vorlage beim Austausch

Üblich ist die Verwendung in der Kfz-Werkstatt, wenn ein Masseband zwischen Batterie und Karosserie oder Motorblock erneuert wird, außerdem in der Fahrzeugelektrik, an Landmaschinen und Nutzfahrzeugen und im Fahrzeugbau. Als Vorlage dient das vorhandene Band: Pol, Anschlussstelle und der Abstand dazwischen lassen sich am Fahrzeug ablesen und mit den Maßen des neuen Bandes vergleichen. Beim An- und Abklemmen an einer Batterie können zündfähige Funken entstehen, die das Knallgas der Batterie entzünden können.

Häufige Fragen

Für welchen Pol ist die Klemme gedacht?

Die Klemme ist für einen Pol mit 15,9 mm Durchmesser ausgelegt; ob es die Plus- oder die Minusseite ist, ist nicht angegeben. Das bisherige Band zeigt, welche Polseite gebraucht wird, und am Fahrzeug lässt sich der Pol am Plus- oder Minuszeichen erkennen. Eine Klemme für die eine Polseite ist kein Ersatz für die der anderen.

Welche Schraube passt zum Loch?

Eine Schraube, deren Schaft durch das Loch von 10,5 mm geht und deren Gewinde zur Anschlussstelle passt. Aufgeführt ist nur das Band mit Klemme; Schraube und Mutter werden nach der Anschlussstelle gewählt. Das Anzugsdrehmoment ist den Angaben zum Fahrzeug oder zur Anschlussstelle zu entnehmen.

Reicht das Band bis zur Anschlussstelle?

Das lässt sich am Fahrzeug nachmessen: Weg vom Pol bis zur Schraubstelle ausmessen und mit der Länge von 350 mm vergleichen. Ist an der Stelle bereits ein Band verbaut, geht der Vergleich am schnellsten mit dessen Länge.

Welche Maße zählen beim Tausch eines vorhandenen Bandes?

Pol, Loch und Länge entscheiden, ob das Band am Fahrzeug sitzt; der Kabelquerschnitt von 21 mm² ist der Vergleichswert zum alten Band. Am Fahrzeug zeigen Pol und Schraubstelle, welche Maße gebraucht werden, und das alte Band lässt sich daneben legen.
