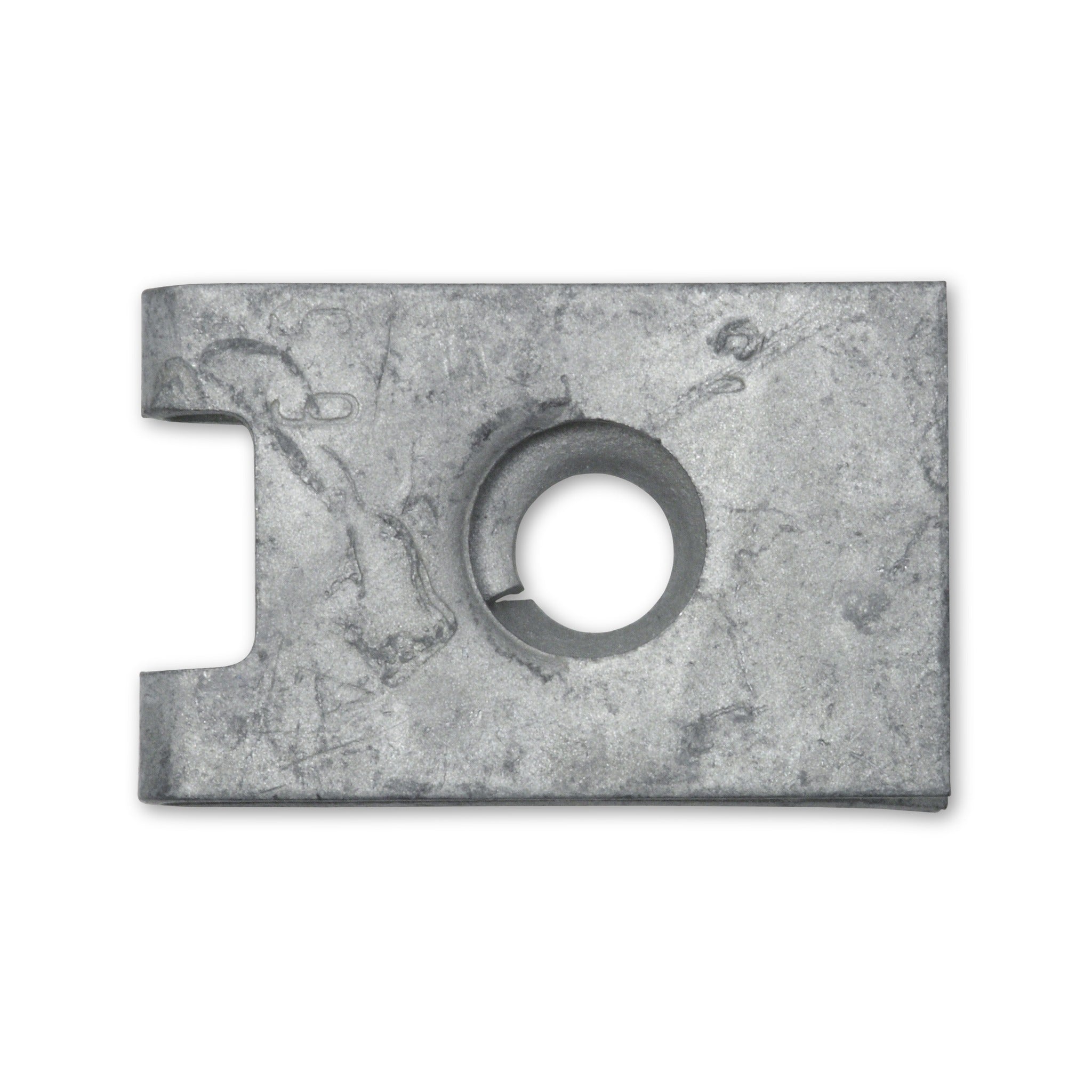

Kfz-Blechmutter zum Aufschieben auf die Blechkante

Ein Gewinde für Blech, das keines hat

Dünnes Blech lässt sich nicht schneiden wie ein Gussgehäuse: Für ein tragfähiges Gewinde fehlt schlicht die Wandstärke. Die Blechmutter bringt das Gewinde deshalb mit. Zwei an einem Ende verbundene Seiten bilden eine U-Form; die eine Seite trägt eine Öffnung, die andere einen Gewindeabschnitt oder eine versetzte Mutter.

Aufschieben, dann anschrauben

Die Mutter wird seitlich über die Blechkante geschoben, bis ihre Öffnung über der Bohrung im Blech liegt; die Federspannung des Werkstoffs hält sie dort. Danach greift die Schraube von vorn durch das Blech in das Blechgewinde oder in die versetzte Mutter. Ein Gegenhalten auf der Rückseite entfällt, weshalb diese Bauart auch dort noch geht, wo hinter dem Blech niemand hinkommt. Im Fahrzeug sind Schutzvorrichtungen, Verkleidungen, Abdeckungen und Kabelbäume genannte Anwendungsbeispiele; Toleranzausgleich und Blindmontage sind für diese Ausführung als Eigenschaften angegeben.

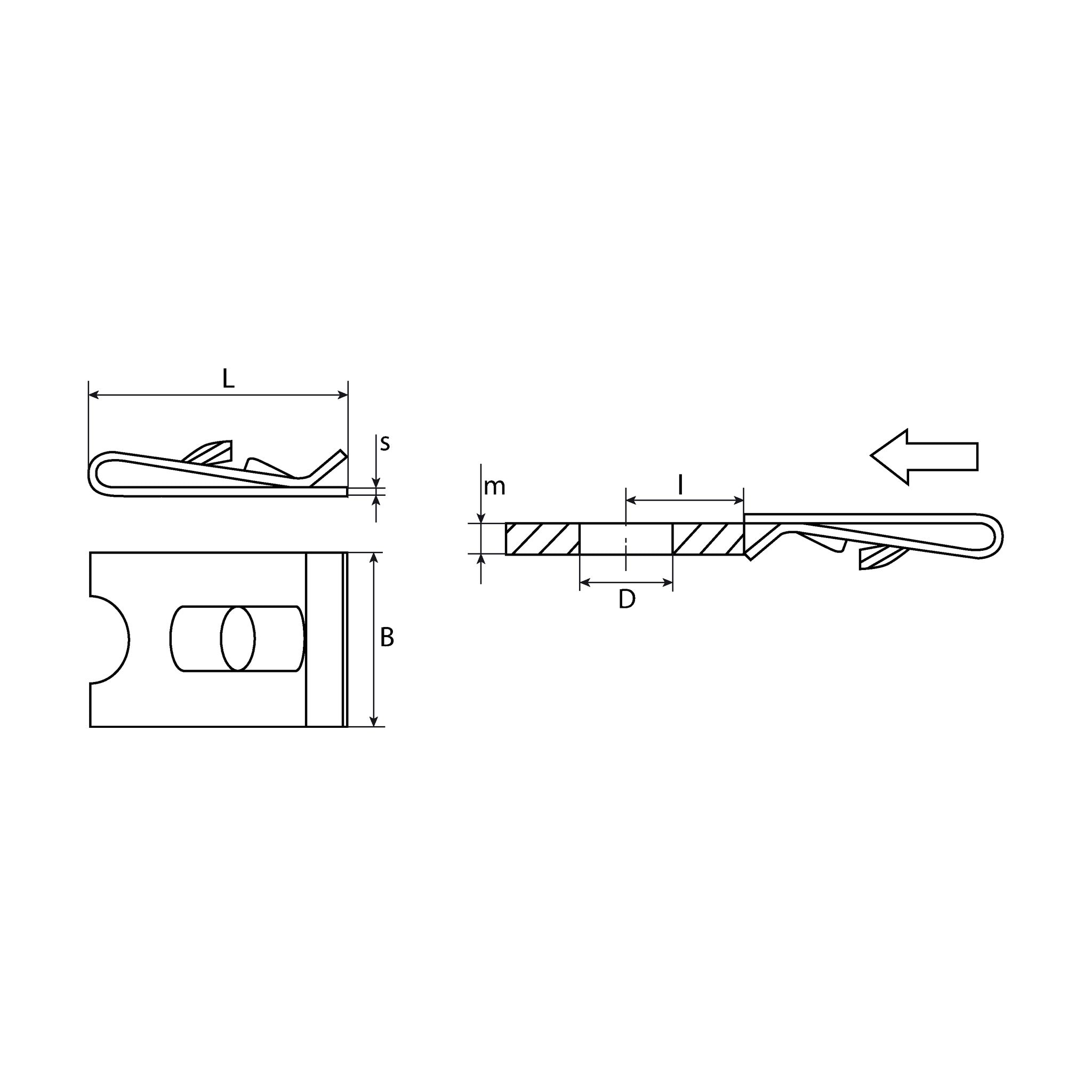

Die vier Maße, die zusammenkommen müssen

• Klemmbereich: Die Blechdicke, für die eine Ausführung gemacht ist. Das erste Maß, das gemessen sein will, denn danach richtet sich alles Weitere.
• Lochdurchmesser: Muss mit der vorhandenen Bohrung im Blech zusammengehen.
• Gewindedurchmesser: Bestimmt die Schraube, die hineinpasst. Die Ausführungen dieser Reihe decken mehrere Durchmesser ab.
• Abstand Mitte Loch bis Rand: Sagt, wie weit die Bohrung von der Blechkante entfernt liegen darf, über die die Mutter greift.

Häufige Fragen

Nach welcher Norm ist diese Bauart gebaut?

Für Blechmuttern dieser Form gibt es keinen allgemeinen Maßstandard; eine dokumentierte Schnappmutter derselben Art trägt ausdrücklich den Vermerk, dass sie keiner ISO-Norm entspricht. Form, Maße und Austauschbarkeit ergeben sich deshalb aus der einzelnen Ausführung, nicht aus einem Normbezug.

Was sagen die Vergleichsnummern aus?

Jede Nummer weist eine Ausführung einer Befestigungsstelle zu. Eine Pass- oder Ersatzteilzusage folgt daraus nicht, denn Bauform, Schraubendurchmesser und Klemmbereich unterscheiden sich zwischen den Ausführungen erheblich.

Taugt die Blechmutter für eine sicherheitsrelevante Verbindung?

Dafür ist sie nicht bestimmt. Zu tragenden, bauaufsichtlich relevanten oder sicherheitsrelevanten Verbindungen wird für diese Warengruppe keine Eignung zugesagt; maßgeblich sind die Vorgaben für die jeweilige Verbindung und die Verhältnisse am Objekt.
