Kfz-Blindstopfen rot, Silikon, DIN 40050-9, 7,8 mm

Verschließt die Kammer, in der kein Kontakt sitzt

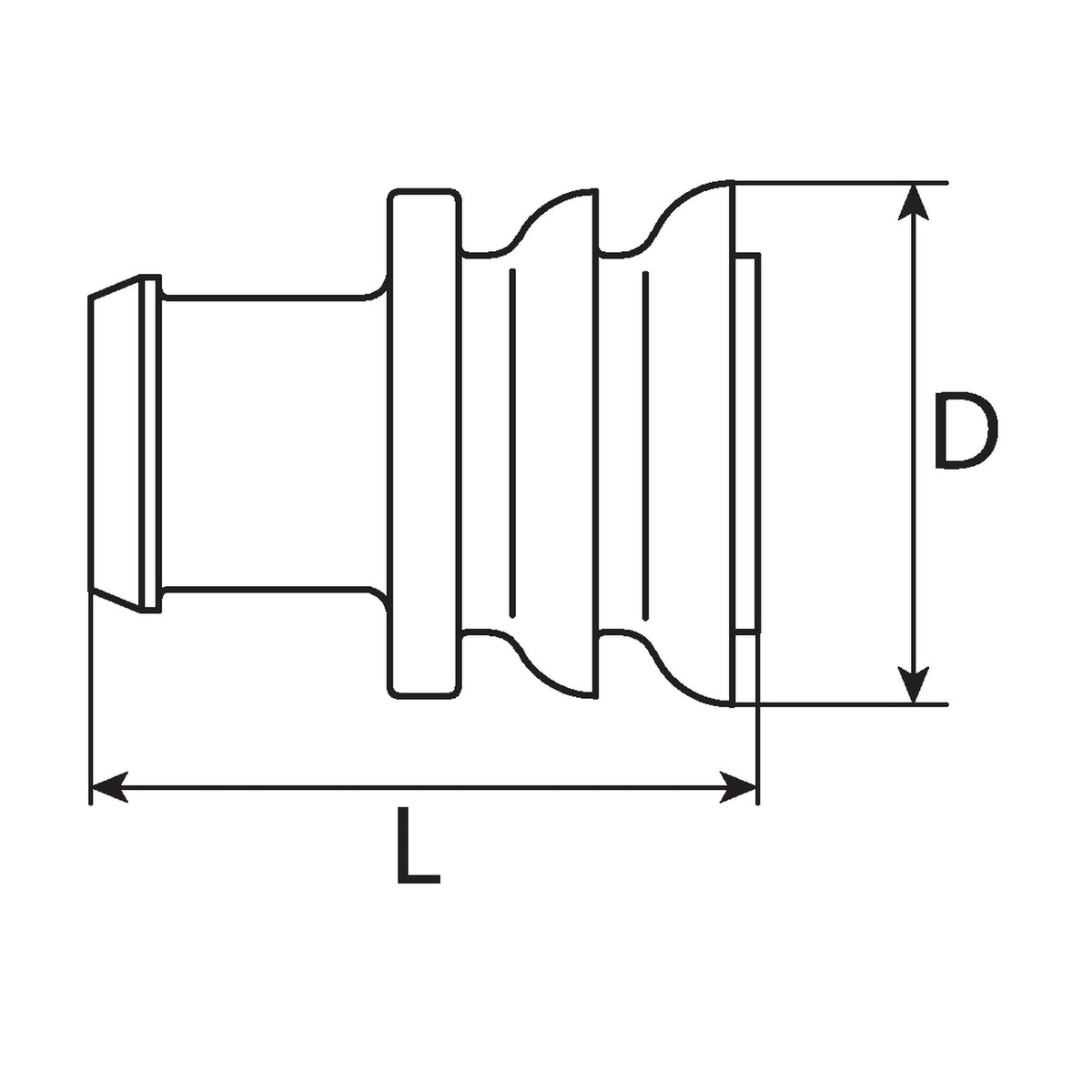

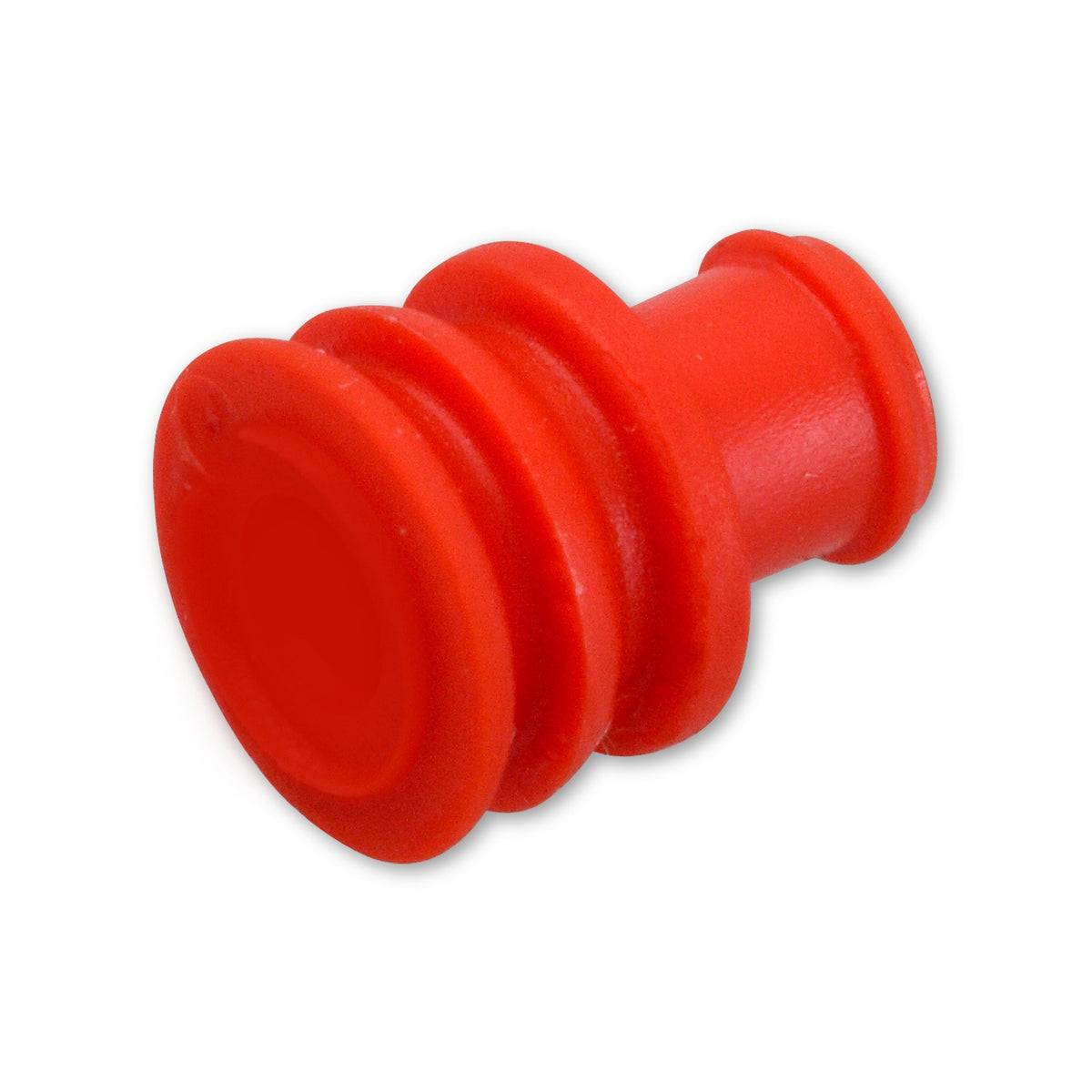

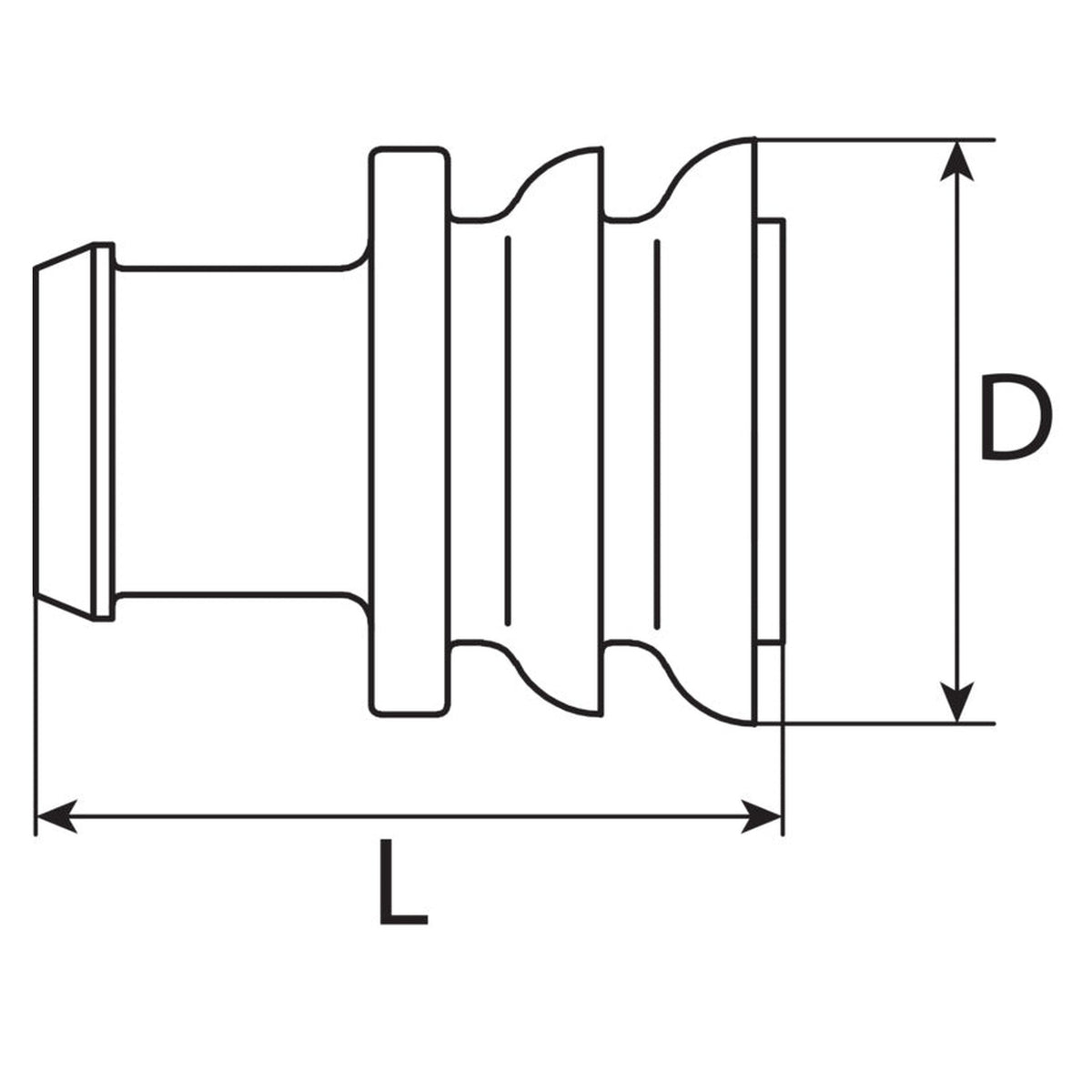

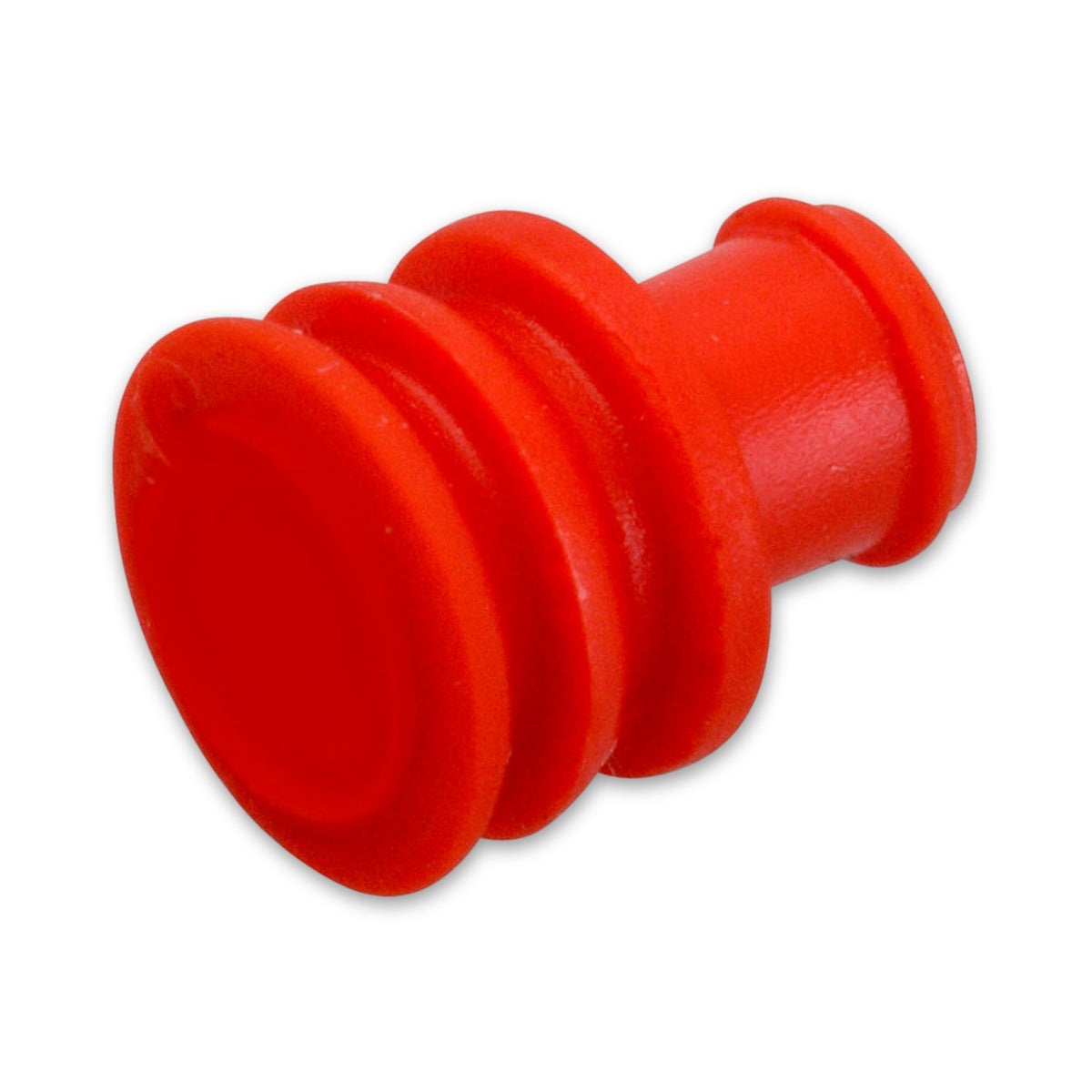

Der rote Blindstopfen aus Silikon verschließt eine einzelne Kammer in einem abgedichteten Kfz-Steckverbinder, die keinen Kontakt trägt. Er kommt beim Aufbau und beim Instandsetzen von Leitungssträngen am Fahrzeug zum Einsatz. Zum Wiedererkennen des Teils, etwa beim Nachbestellen, sind ein Durchmesser von 5,9 bis 6,1 mm und eine Länge von 7,8 mm angegeben.

Ohne Bohrung für eine Ader

Ein Steckverbinder führt nicht in jede Kammer eine Leitung. Wo keine Ader endet, tritt der Blindstopfen an die Stelle von Kontakt und Leitungsdichtung. Von einer Leitungsdichtung unterscheidet ihn sein Profil: Eine innere Bohrung für eine Leitung hat er nicht, die Stirnseite ist geschlossen. Als Werkstoff dient Silikon, ein weicher, elastischer Werkstoff.

Zur Kammer des Systems wählen

Welches Teil in welche Kammer gehört, legt die Unterlage des Systemherstellers fest; dort sind die Dichtteile nach dem Kammerdurchmesser geordnet. Bleiben an einem Stecker mehrere Kammern frei, braucht jede einen eigenen Stopfen. Die Zuordnung läuft über Baureihe und Teileangabe in dieser Unterlage. Die Maße des Stopfens dienen nur dem Wiedererkennen und nicht dem Vergleich mit dem Kammermaß, denn bei Dichtteilen entsteht die Dichtwirkung aus dem Größenunterschied zur Kammer.

Wo er gebraucht wird

In der Kfz-Werkstatt kommt er bei der Reparatur von Kabelbäumen zum Einsatz, ebenso im Leitungssatzbau und bei Umbauten an der Fahrzeugelektrik. Gebraucht wird er immer dann, wenn ein Steckverbinder weniger Adern führt, als er Kammern hat.

Häufige Fragen

Wann brauche ich einen Blindstopfen statt einer Leitungsdichtung?

Immer dann, wenn in der Kammer weder Kontakt noch Ader sitzt. Wird dort eine Ader geführt, gehört ein angecrimpter Kontakt mit Leitungsdichtung hinein, kein Blindstopfen.

Wie finde ich heraus, ob er in meinen Steckverbinder passt?

Über die Unterlage des Systemherstellers zu Ihrem Steckverbinder, in der die Dichtteile nach Kammerdurchmesser geordnet sind. Die Maße des Stopfens helfen nur, das Teil wiederzuerkennen, nicht, es mit dem Kammermaß zu vergleichen.

Macht der Stopfen den Steckverbinder wasserdicht?

Allein nicht: Dicht wird ein Steckverbinder erst, wenn jede Kammer belegt oder verschlossen ist und Gehäuse, Dichtungen und Kontakte zum selben System gehören. Welche Schutzart für das fertige Gehäuse gilt, steht in der Unterlage des Systemherstellers.

Was gehört noch zu einem abgedichteten Steckverbinder?

Für jede belegte Kammer braucht es einen zum Gehäuse passenden Kontakt, als Buchse oder als Stift, und je Ader eine Leitungsdichtung. Der Blindstopfen ergänzt das nur für die freien Kammern, einer je Kammer. Welche Teile zu Ihrem Gehäuse gehören, zeigt die Unterlage des Systemherstellers.
