Kfz-Blocksicherung Typ J, 32 V, ISO 8820-4

Diese Kfz-Blocksicherung Typ J ist ein Sicherungseinsatz in der hohen Bauform für das Bordnetz von Fahrzeugen. Sie ist für 32 V Nennspannung angegeben und in fünf Stromwerten von 20 bis 50 A erhältlich, jeder mit eigener Gehäusefarbe. Für die Auswahl entscheiden die Bauhöhe und der Stromwert des ausgefallenen Blocks.

Den richtigen Block beim ersten Nachkauf treffen

Blocksicherungen stecken im Sicherungskasten des Fahrzeugs und sichern dort einzelne Stromkreise ab. Steigt der Strom über den festgelegten Wert, schmilzt der Schmelzleiter im Inneren und trennt den Stromkreis. Danach wird der Block getauscht.

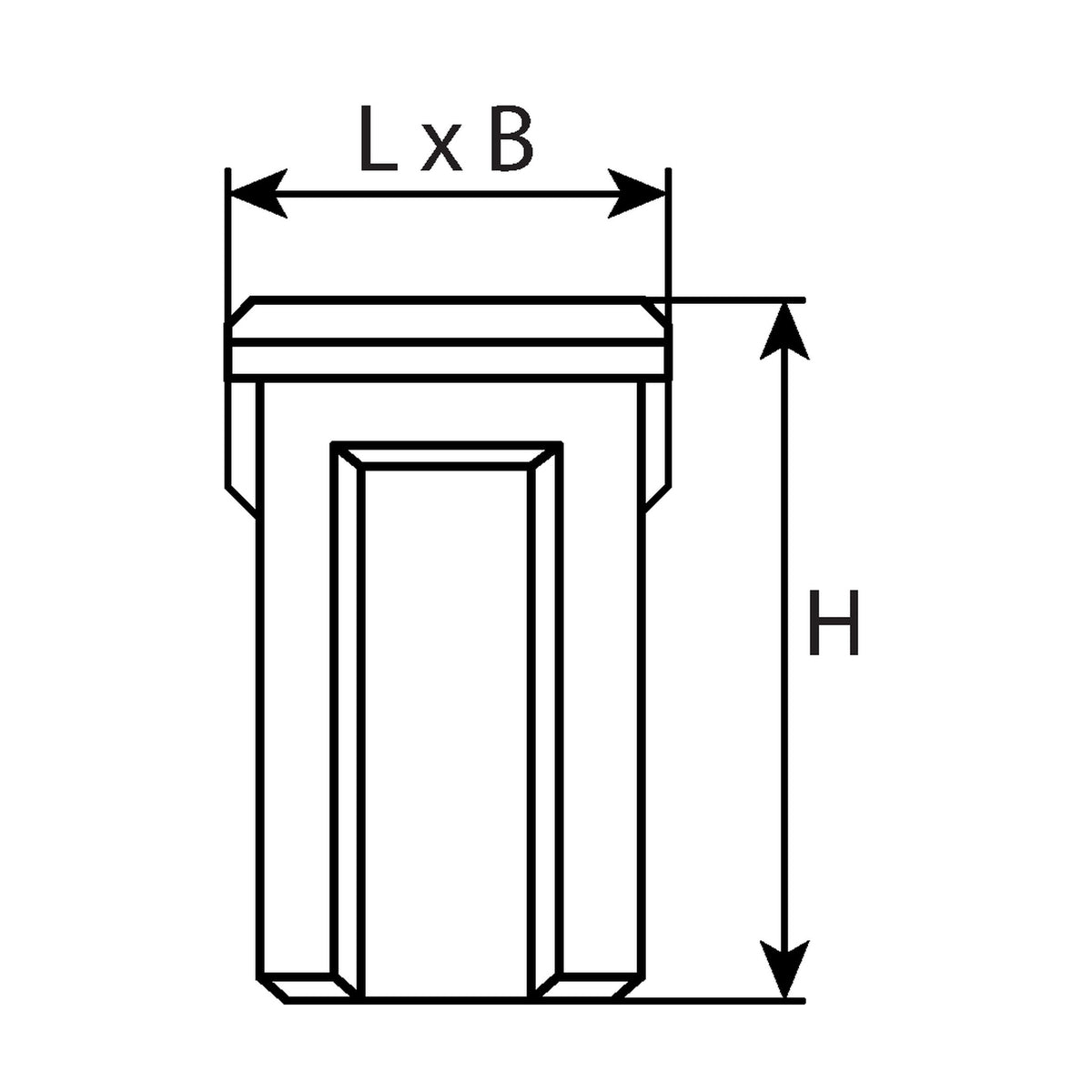

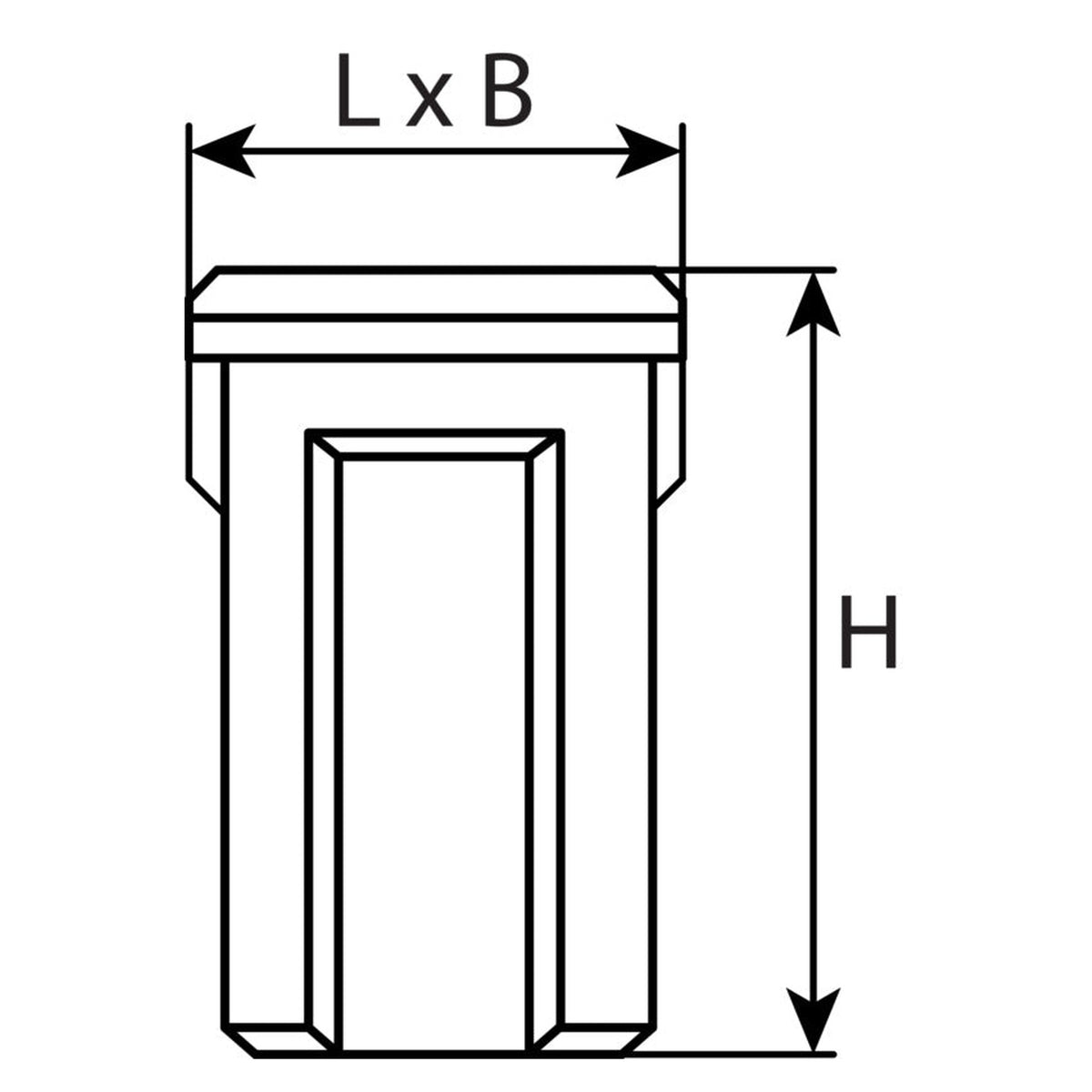

• Hohe Bauform: Das Gehäuse baut 27,2 mm hoch über einer Grundfläche von 14,1 mal 12 mm. Die Low-Profile-Ausführung des Typs J ist bei gleicher Grundfläche deutlich niedriger.
• Farbe je Stromwert: 20 A hellblau, 25 A weiß, 30 A pink, 40 A grün, 50 A rot. Im vollen Kasten ist der gesuchte Block so schneller gefunden.

Wo der Block gebraucht wird

Kfz-Werkstätten halten die gängigen Stromwerte als Ersatz vor, ebenso Betriebe für Wohnmobile, Nutzfahrzeuge sowie Land- und Baumaschinen. Getauscht wird bei ausgeschalteter Zündung: alten Block abziehen, Stromwert und Höhe vergleichen, neuen Block bis zum Anschlag in die Aufnahme stecken. Löst der neue Block gleich wieder aus, liegt die Ursache im Stromkreis.

Häufige Fragen

Woran erkenne ich, ob ich die hohe oder die Low-Profile-Ausführung brauche?

Am ausgebauten Block: Diese Ausführung ist 27,2 mm hoch, die Low-Profile-Ausführung ist bei gleicher Grundfläche niedriger. Halten Sie den alten Block daneben oder messen Sie seine Höhe.

Darf ich einen höheren Stromwert einsetzen, wenn die Sicherung öfter auslöst?

Nein, ein Block mit höherem Nennstrom kann Schäden und einen Brand verursachen. Setzen Sie den Wert ein, der an der Einbaustelle vorgesehen ist, und lassen Sie bei wiederholtem Auslösen den Stromkreis prüfen.

Kann ich mich beim Kauf an der Farbe orientieren?

Innerhalb dieser Reihe ja, jede Farbe steht für einen Stromwert. Bei anderen Sicherungsbauarten bezeichnet dieselbe Farbe teils einen anderen Wert. Im Zweifel zählt die Zahl auf dem alten Block oder im Belegungsplan des Fahrzeugs.

Ist der Block für 24-V-Fahrzeuge angegeben?

Ja, die Nennspannung ist mit 32 V angegeben, das deckt übliche 12-V- und 24-V-Bordnetze ab. Für 48-V-Netze und Hochvoltnetze von Elektro- und Hybridfahrzeugen ist der Block nicht ausgelegt. Stromwert und Bauform müssen in jedem Fall mit dem ausgebauten Block übereinstimmen.
