Kfz-Blocksicherung Typ J Low Profile

Gesteckte Blocksicherung für Stromkreise von 20 bis 50 A im Bordnetz

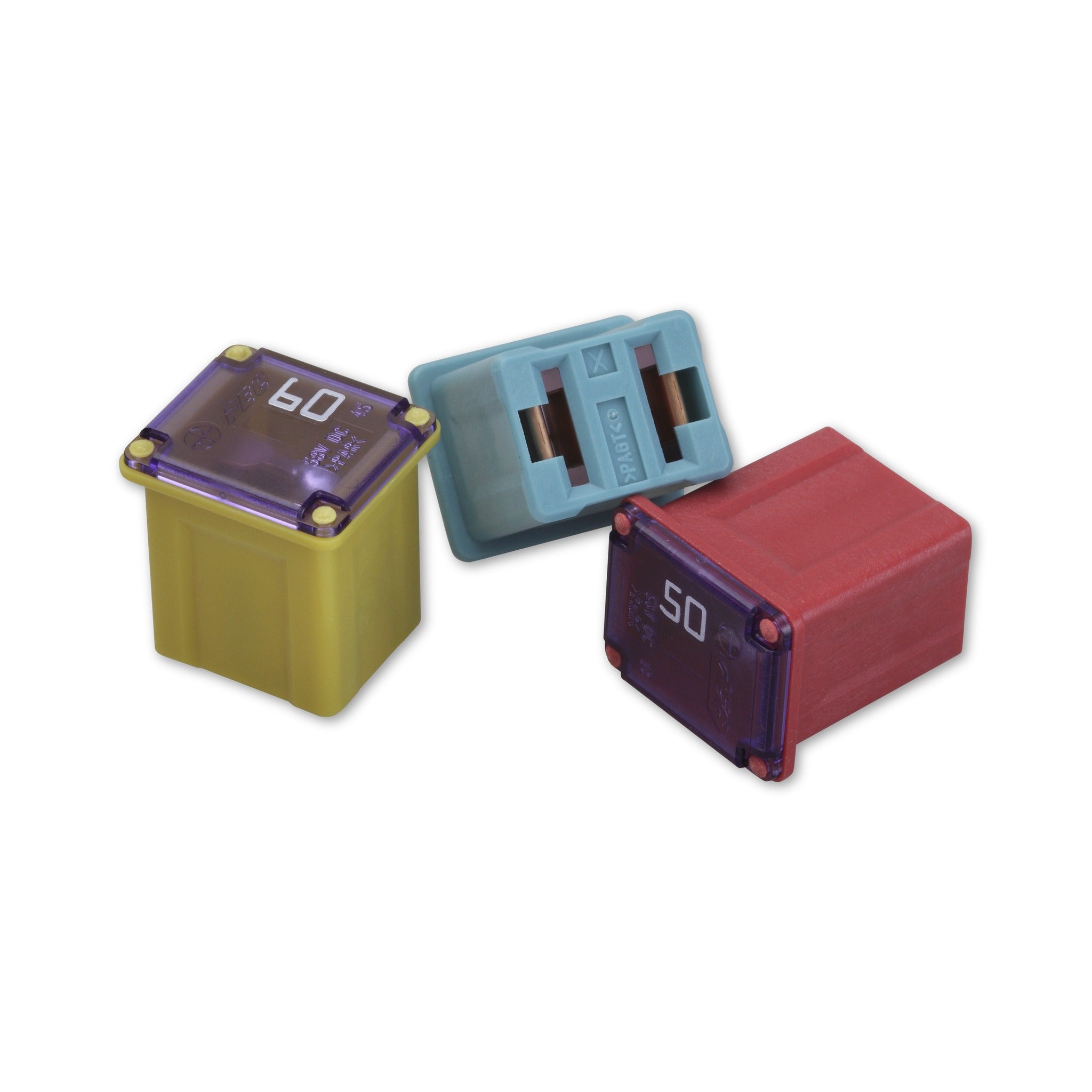

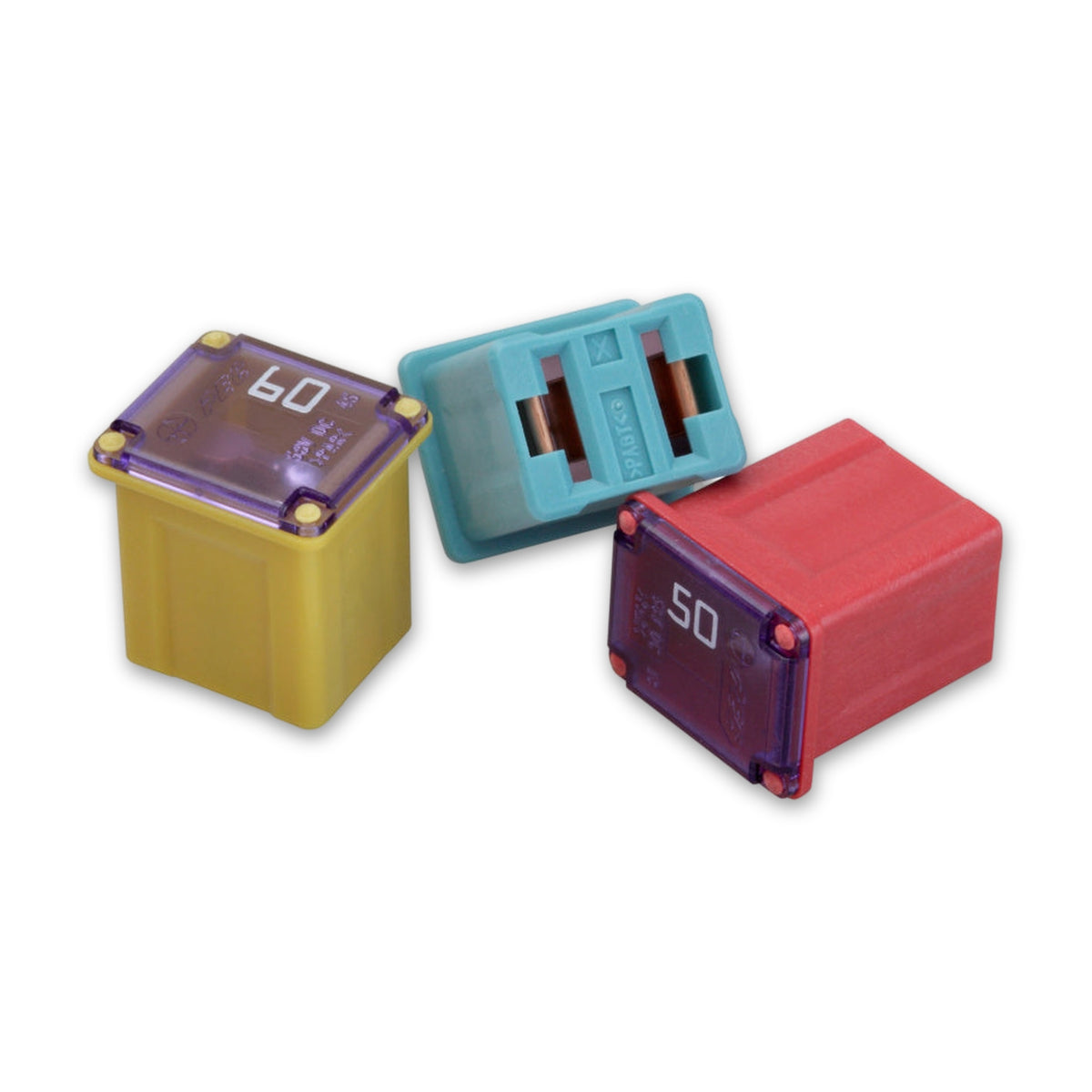

Die Kfz-Blocksicherung Typ J Low Profile ist ein Sicherungseinsatz für Stromkreise im Kraftfahrzeug und gehört in Halter, die einen Einsatz mit 14,1 mal 12,0 mal 15,9 mm aufnehmen. Die fünf Ausführungen von 20 bis 50 A unterscheiden sich im Stromwert und in der Farbe, die ihn kennzeichnet.

Niedrige Bauform: 15,9 mm Höhe statt 27,2 mm

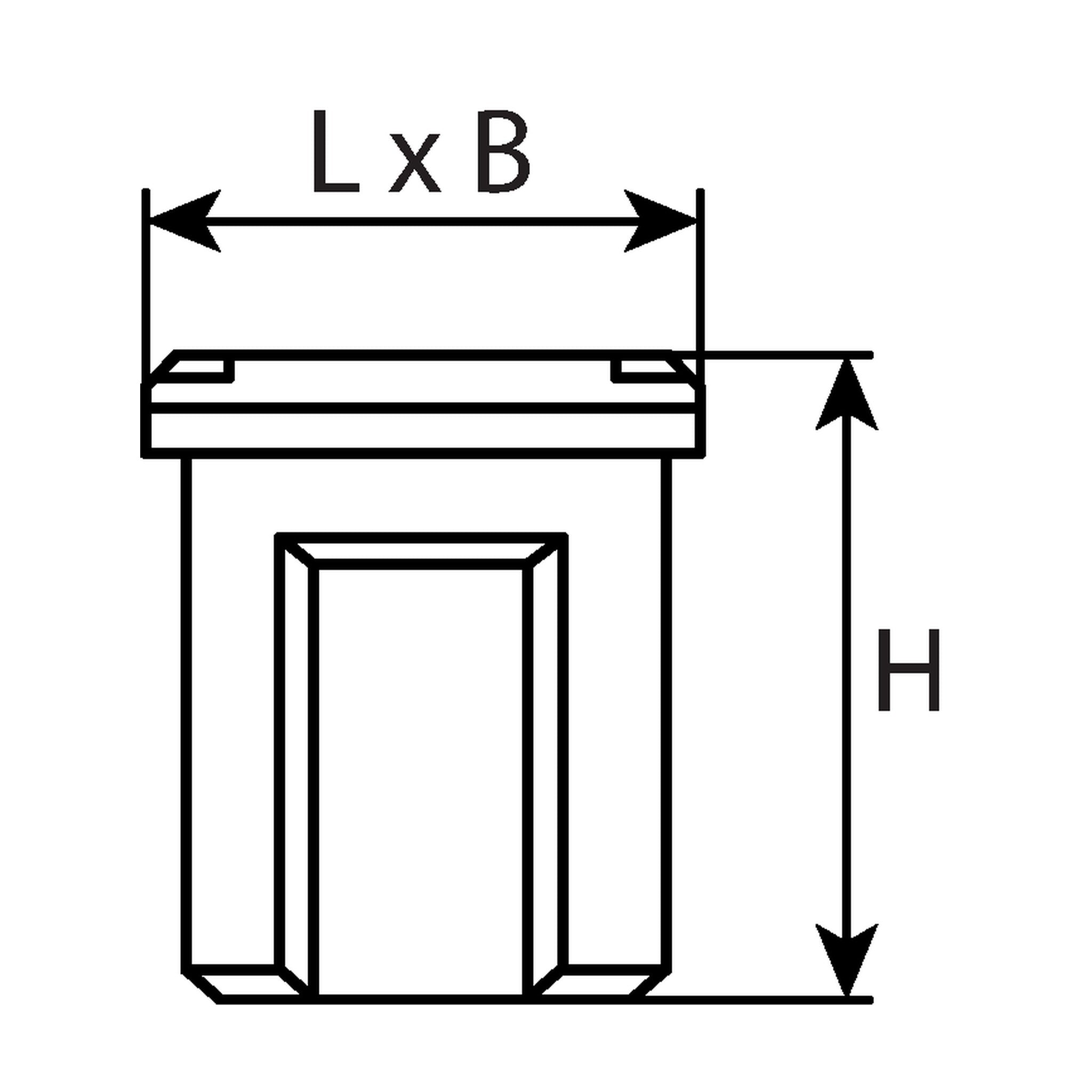

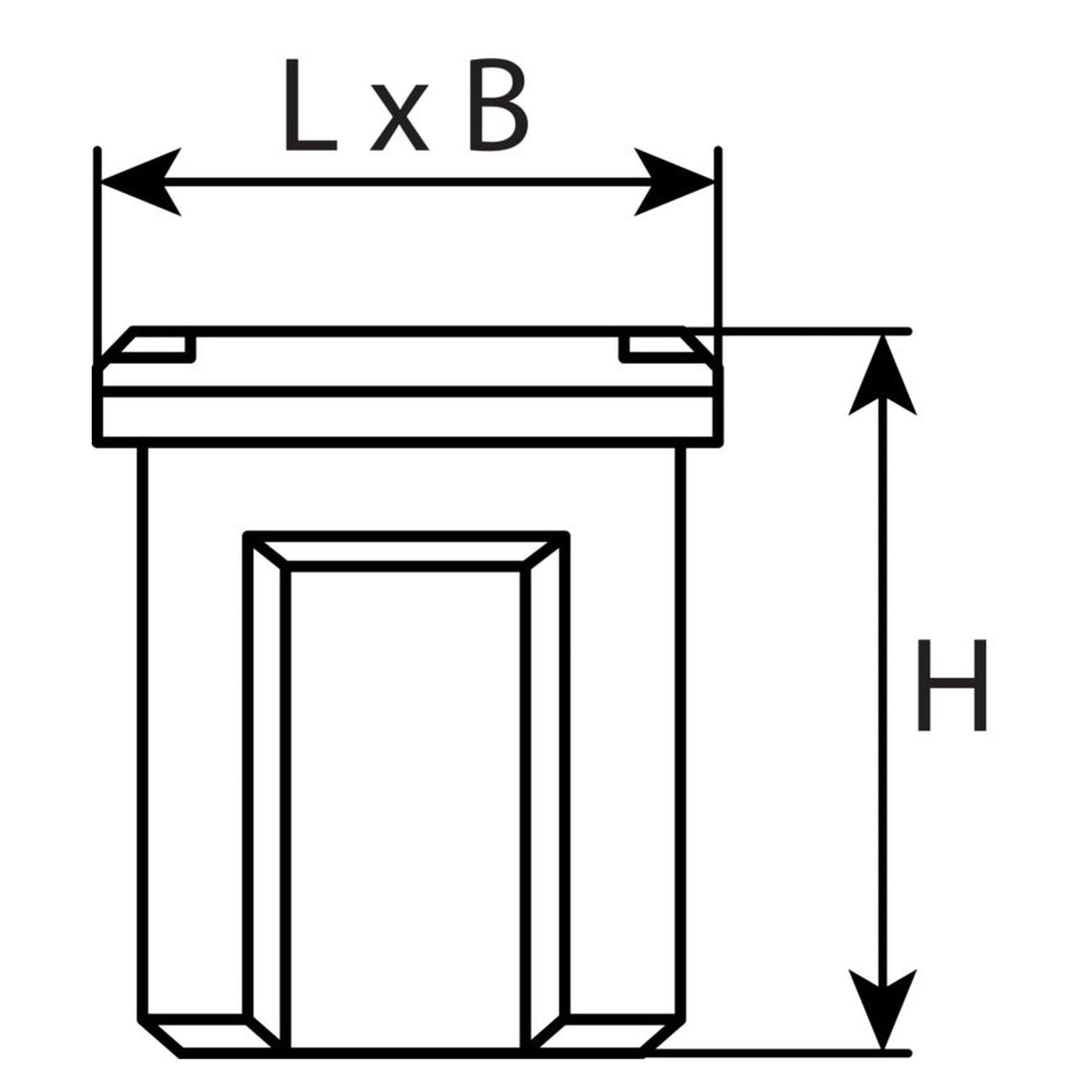

Die Grundfläche von 14,1 mal 12,0 mm hat diese Ausführung mit der hohen Typ-J-Blocksicherung im Sortiment gemeinsam; der Unterschied liegt in der Höhe. Low Profile steht für die niedrige Bauhöhe von 15,9 mm, die hohe Ausführung baut 27,2 mm hoch. Beim Vergleich mit dem ausgebauten Einsatz entscheidet deshalb zuerst die Höhe, danach die Grundfläche.

Ersatz nach Stromwert und Maß, nicht nach Farbe

Beim Ersatz einer durchgebrannten Sicherung kommt nur ein Einsatz mit denselben elektrischen Nennwerten in Frage; ein höherer Nennstrom kann Schäden und einen Brand verursachen. Maßgeblich sind der ausgebaute Einsatz und die Unterlagen des Fahrzeugs. In dieser Reihe kennzeichnet die Farbe den Stromwert: 20 A hellblau, 25 A natur, 30 A pink, 40 A grün, 50 A rot. Bei anderen Sicherungsbauarten kann dieselbe Farbe für einen anderen Stromwert stehen, Rot zum Beispiel bei der Flachstecksicherung Mini Low Profile für 10 A.

Für Bordnetze bis 32 V, nicht für 48 Volt

Die Spannung ist mit höchstens 32 V angegeben. Für 48-Volt- und Hochvoltnetze ist der Einsatz damit nicht angegeben; dort braucht es Sicherungen, die ausdrücklich dafür bestimmt sind.

Einsatz in Kfz-Werkstatt und Bordnetz-Reparatur

Gebraucht wird der Einsatz in Kfz-Werkstätten, bei der Bordnetz-Reparatur und von Heimwerkern, wenn ein Einsatz dieser Bauform ausgefallen ist.

Häufige Fragen

Was bedeutet Typ J?

Typ J ist die Bezeichnung der Bauform in diesem Sortiment. Einen Normtyp können Sie daraus nicht ableiten; entscheidend bleiben Maße und Nennwerte des ausgebauten Einsatzes.

Welchen Stromwert brauche ich?

Den Stromwert, der an der Einbaustelle vorgesehen ist, also den des ausgebauten Einsatzes. Lesen Sie ihn in den Unterlagen Ihres Fahrzeugs nach; ein höherer Wert ist keine Lösung.

Passt der Einsatz in meinen Halter?

Das klärt der Vergleich mit dem ausgebauten Einsatz: Höhe 15,9 mm und Grundfläche 14,1 mal 12,0 mm sollten übereinstimmen. Ist der alte Einsatz deutlich höher, handelt es sich um die hohe Bauform, und die ist ein anderer Artikel.

Reichen 32 V für ein 48-Volt-Netz?

Nein, dafür gibt die Angabe bis 32 V keine Grundlage. Für Netze mit höherer Spannung braucht es Sicherungen, die ausdrücklich dafür angegeben sind.
