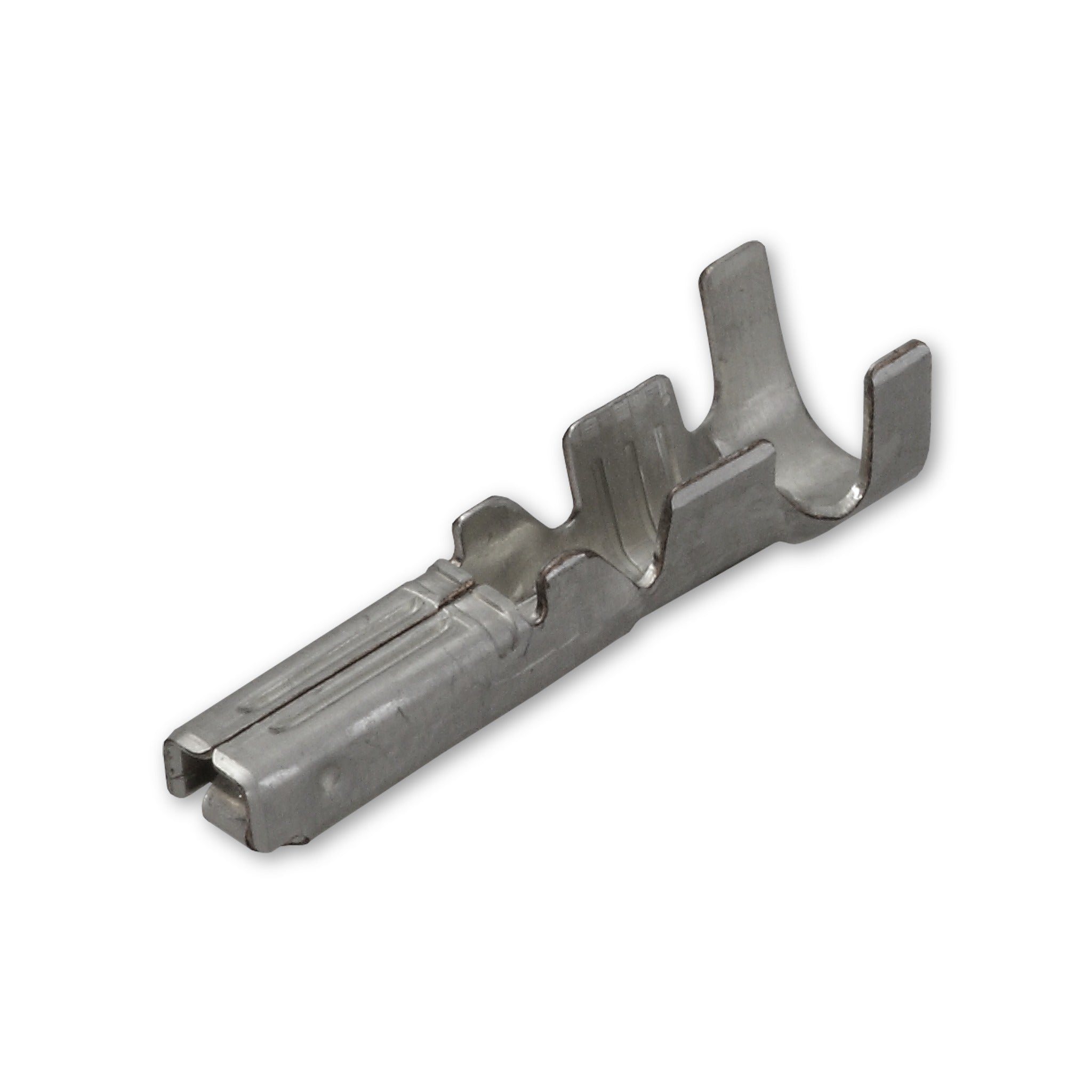

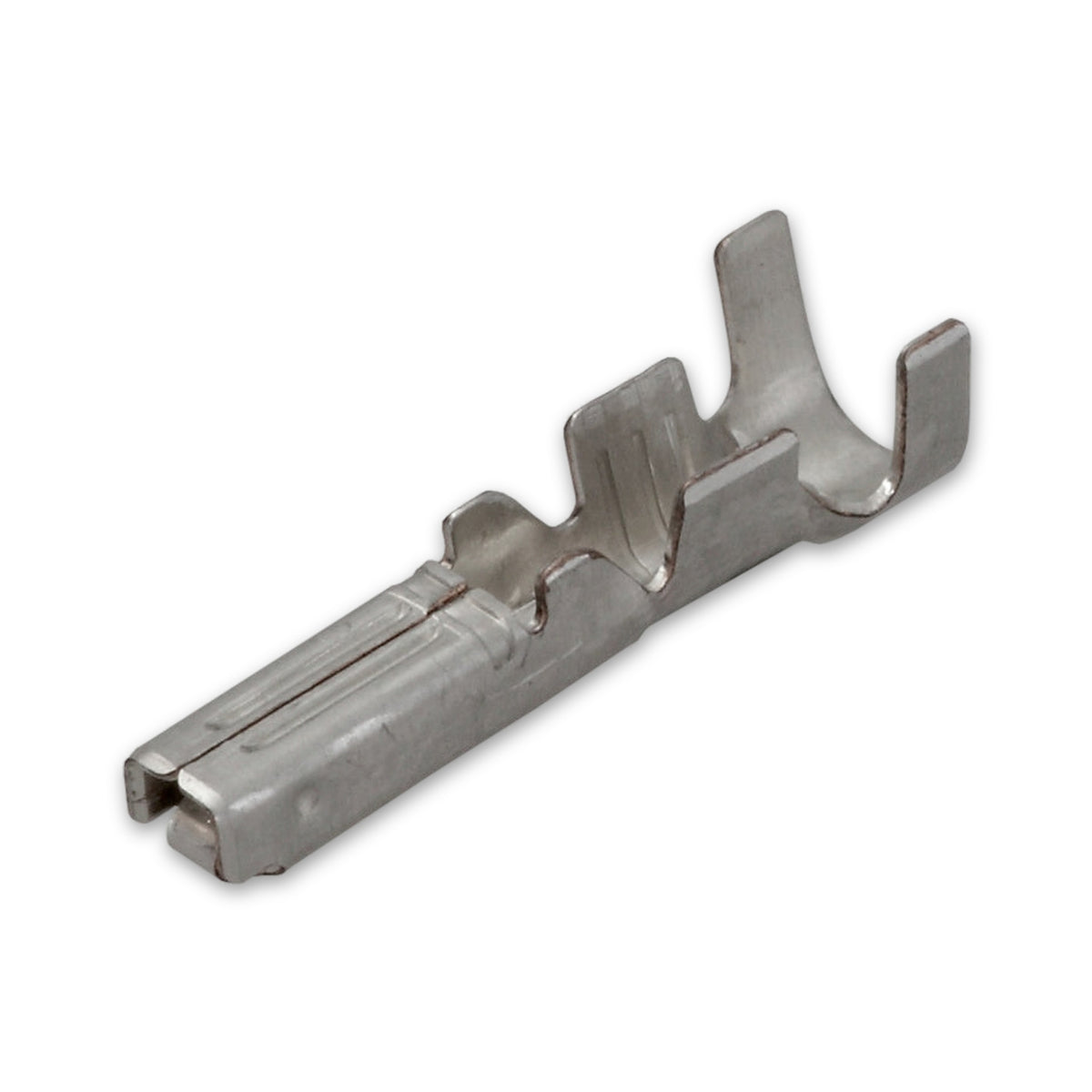

Kfz-Buchsenkontakt, Kupfer verzinnt, DIN 40050-9

Buchsenkontakt zum Crimpen für Leitungen von 0,75 bis 1,5 mm²

Der Buchsenkontakt ist die Seite einer Steckverbindung am Fahrzeug, die den Stift aufnimmt. Er wird an eine Litzenleitung gecrimpt und danach in die Kammer eines Steckverbinders geschoben. Für die Auswahl zählen der Leiterquerschnitt von 0,75 bis 1,5 mm² und die Einsteckmaße von 1,6 mm Breite und 2,5 mm Höhe; der Kontakt besteht aus Kupfer mit verzinnter Oberfläche.

Crimpen statt Löten, Kontakt für Kontakt

• Anschluss ohne Lötwärme: Die Crimphülse am hinteren Ende wird mit einem Crimpwerkzeug um den Leiter gepresst. Die Verbindung entsteht mechanisch, ein Lötkolben ist nicht nötig.
• Ein Kontakt je Ader: Jede Kammer eines Steckverbinders nimmt einen einzelnen Kontakt auf. Beim Instandsetzen wird deshalb der Kontakt der betroffenen Ader erneuert, beim Neuaufbau eines Leitungsstrangs jede Ader einzeln bestückt.
• Eine Hülse für einen Größenbereich: Die Crimphülse ist für Leiter von 0,75 bis 1,5 mm² angegeben. Dünnere oder dickere Leitungen gehören zu einer anderen Kontaktgröße.

Wo der Kontakt gebraucht wird

Verwendet wird er beim Aufbau und Instandsetzen von Leitungssträngen am Fahrzeug: in der Kfz-Werkstatt, bei Landmaschinen und Nutzfahrzeugen, im Leitungssatzbau und bei der Elektroinstallation am Fahrzeug. Maßgeblich ist die Unterlage des Systemherstellers. Sie regelt, welche Kammer welchen Kontakt erhält, welches Crimpwerkzeug und welche Abisolierlänge gelten und in welcher Reihenfolge bestückt wird.

In abgedichteten Systemen gehören zum Kontakt Steckverbinder, Dichtung und Blindstopfen. Dazu gehören ein passender Steckverbinder, die Dichtung für den Leiter und Blindstopfen, die Kammern ohne Leitung verschließen.

Häufige Fragen

Zu welchem Steckverbinder passt der Kontakt?

Zu einem abgedichteten Kfz-Steckverbindersystem, dessen Unterlage diesen Kontakt vorsieht. Leiterquerschnitt 0,75 bis 1,5 mm² und Einsteckmaße 1,6 mm Breite und 2,5 mm Höhe dienen dem Vergleich mit den Angaben zum Steckverbinder. Passende Dichtstopfen für Steckverbinder führt der Shop ebenfalls.

Ist der Kontakt wasserdicht?

Für sich allein nicht, denn ein einzelner Kontakt ist kein Gehäuse und trägt keine Schutzart. Dichtheit entsteht erst im Zusammenspiel mit Dichtung, Blindstopfen und Kammer des jeweiligen Systems. Welche Dichtung zum Leiter passt, klärt die Systemunterlage.

Welches Crimpwerkzeug wird gebraucht?

Eine Crimpzange für offene Crimpkontakte, abgestimmt auf Kontaktgröße und Leiterquerschnitt. Eine Zange für isolierte Kabelschuhe ist dafür nicht gedacht. Welche Zange genau, nennt die Systemunterlage.

Was bedeutet DIN 40050-9 im Titel?

Die Nummer gehört zu Schutzarten für die elektrische Ausrüstung von Straßenfahrzeugen. Die unter dieser Nummer geführten Ausgaben sind zurückgezogen, die heutige Norm dazu ist ISO 20653.
