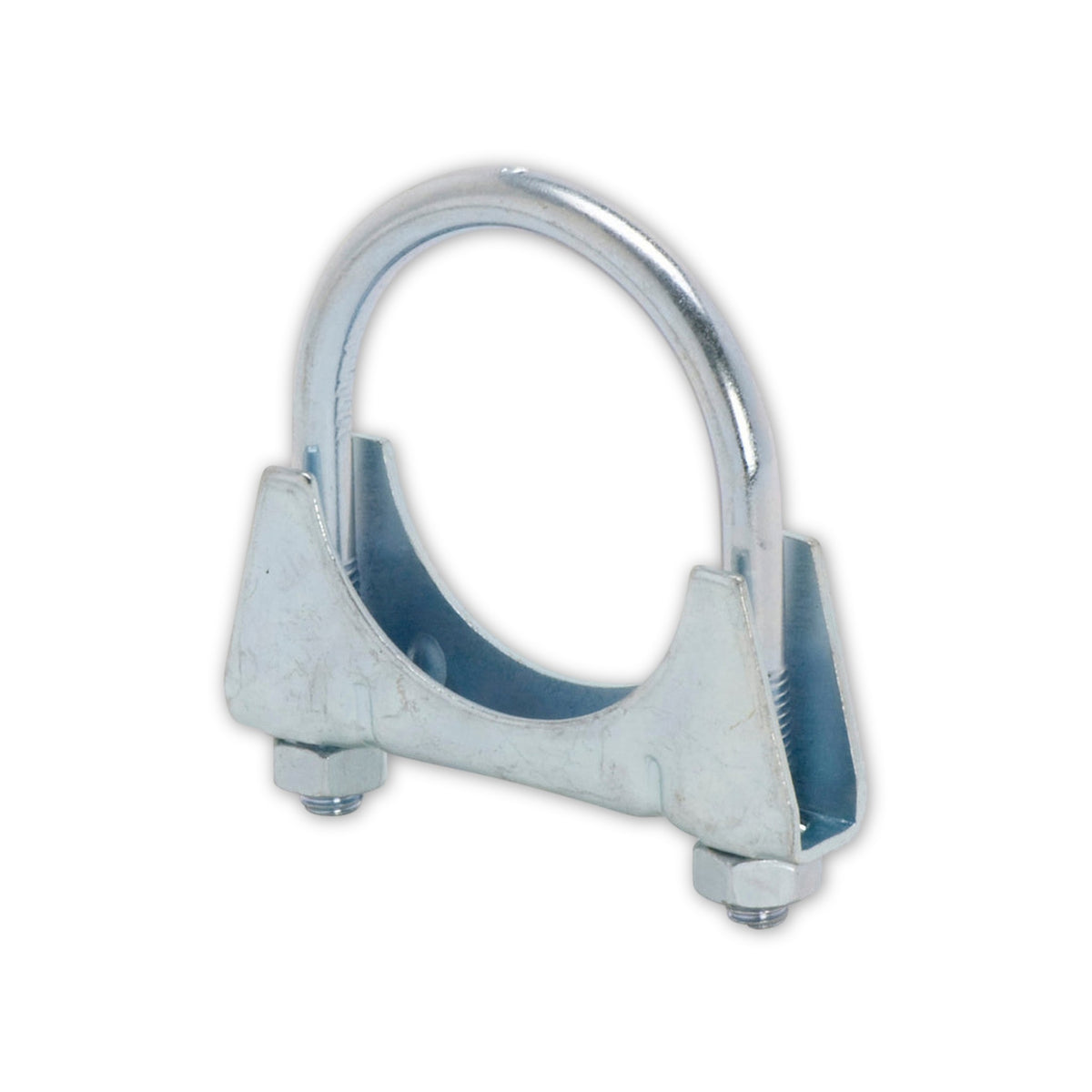

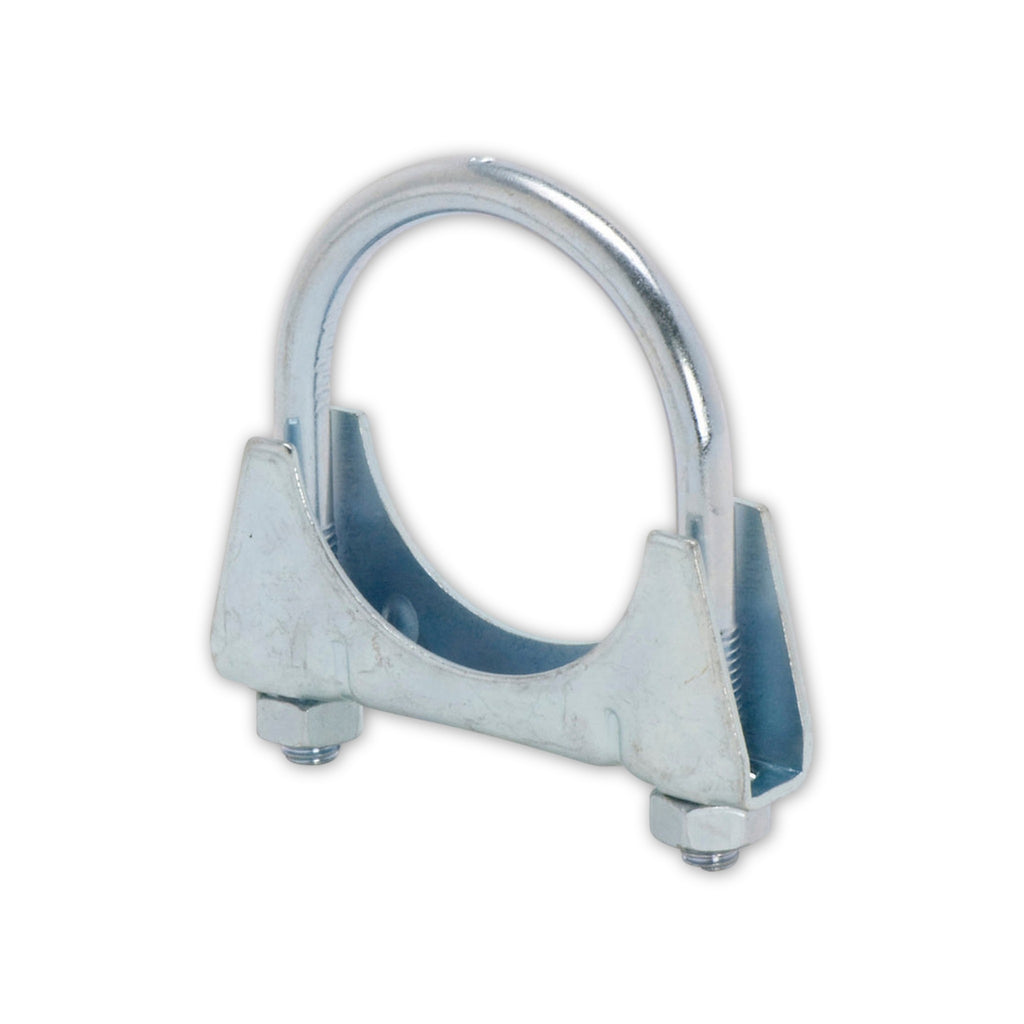

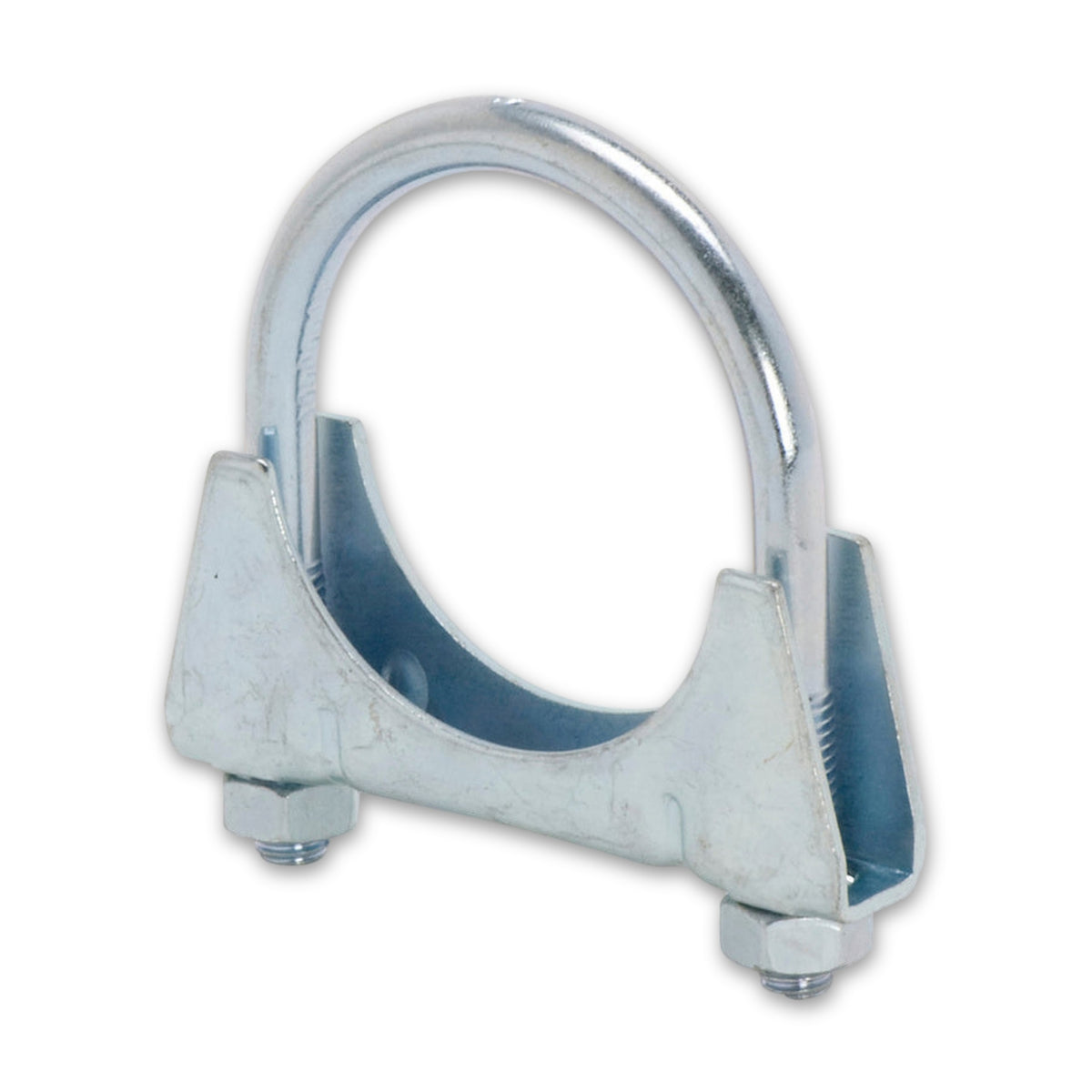

Kfz-Bügelschelle M10 vormontiert, Stahl verzinkt

Der Bügel presst das äußere Rohr auf das innere

Bei einer Steckverbindung schiebt sich ein Rohr der Abgasanlage über das nächste. Eine Bügelschelle legt sich um diese Überlappung: Der Gewindebügel zieht das äußere Rohr auf das innere, während das Blechteil mit seinen Verstärkungsstreben von der Gegenseite hält. Anders als ein Schellenband dehnt sich dabei nichts, und weil der Bügel schmal ist, kommt seine Kraft auf einem kurzen Abschnitt des Rohres an.

Gemessen wird am äußeren der beiden Rohre

Für die Größe zählt der Außendurchmesser desjenigen Rohres, über das die Schelle geschoben wird, bei einer Steckverbindung also des äußeren. Das Innenmaß der Schelle soll nur wenig darüber liegen. Zwölf Größen stehen zur Wahl, und zwischen benachbarten liegen teils nur ein oder zwei Millimeter; das gemessene Maß lässt sich deshalb nicht durch das nächstliegende ersetzen.

Woran diese Ausführung zu erkennen ist

• Vormontiert: Bügel und Muttern sitzen bereits am Blechteil. Vor dem Ansetzen muss nichts zusammengesucht werden.
• Blechteil mit Verstärkungsstreben: die Gegenseite, gegen die der Bügel das Rohr presst.
• Festigkeitsklasse: Die Kennzeichnung besteht aus zwei Zahlen, die ein Punkt trennt: Die erste entspricht einem Hundertstel der Zugfestigkeit, die zweite dem Zehnfachen des Verhältnisses von Streckgrenze zur Nennzugfestigkeit. Beschrieben ist damit der Werkstoff einer Schraube, nicht die Haltekraft der montierten Schelle.
• Nicht typgebunden: Diese Angabe betrifft die Bindung an einen Fahrzeugtyp. Über die Eignung an einer bestimmten Anlage oder Einbaustelle sagt sie nichts.

Häufige Fragen

Warum verliert die Verbindung nach den ersten Kilometern an Spannung?

Unter der Hitze der Abgasanlage setzt sich das Metall an der Klemmstelle, und die Vorspannung der Muttern lässt dadurch nach. Das gehört zum Verhalten dieser Bauart unter dem Fahrzeug, wo neben der Hitze auch Vibrationen, Streusalz und mechanische Belastung wirken.

Lässt sich eine gesetzte Schelle in anderer Stellung erneut verwenden?

Der schmale Bügel bringt hohen Druck auf eine kleine Fläche, und das kann die Rohre verformen. Nach dem Lösen findet die Verbindung in einer anderen Stellung deshalb möglicherweise nicht mehr oder nur eingeschränkt zusammen. Eine Wiederverwendung und ein Umsetzen sind hier nicht zugesagt.

Passt die Schelle auch an einen Schlauch oder an eine Fahrwerksbefestigung?

Für weiche Leitungen ist die Bauart nicht gedacht: Der dünne Stahlbügel erzeugt eine hohe punktuelle Last und schneidet in einen Gummischlauch ein. Ebenso bleiben tragende und sicherheitsrelevante Befestigungen außen vor, etwa an Achse, Feder, Fahrwerk, Lenkung, Bremse oder Motoraufhängung, dazu jede Verwendung beim Anschlagen, beim Zurren und in einer Hebe- oder Ladungssicherungseinrichtung.
