Kfz-Bundschraube, Stahl deckbeschichtet, 6 × 18,3 mm

Ein Kopf, fast dreimal so breit wie der Schaft

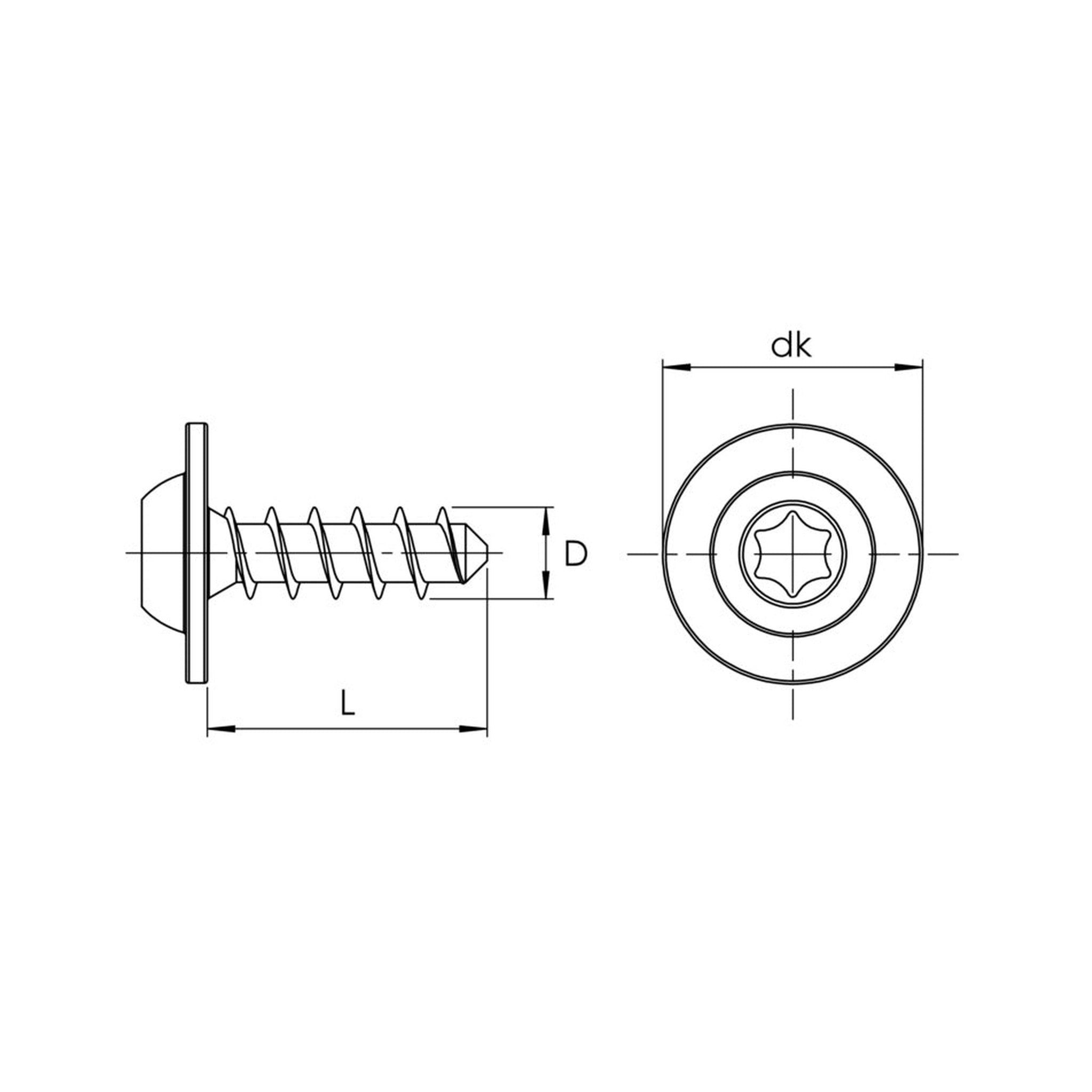

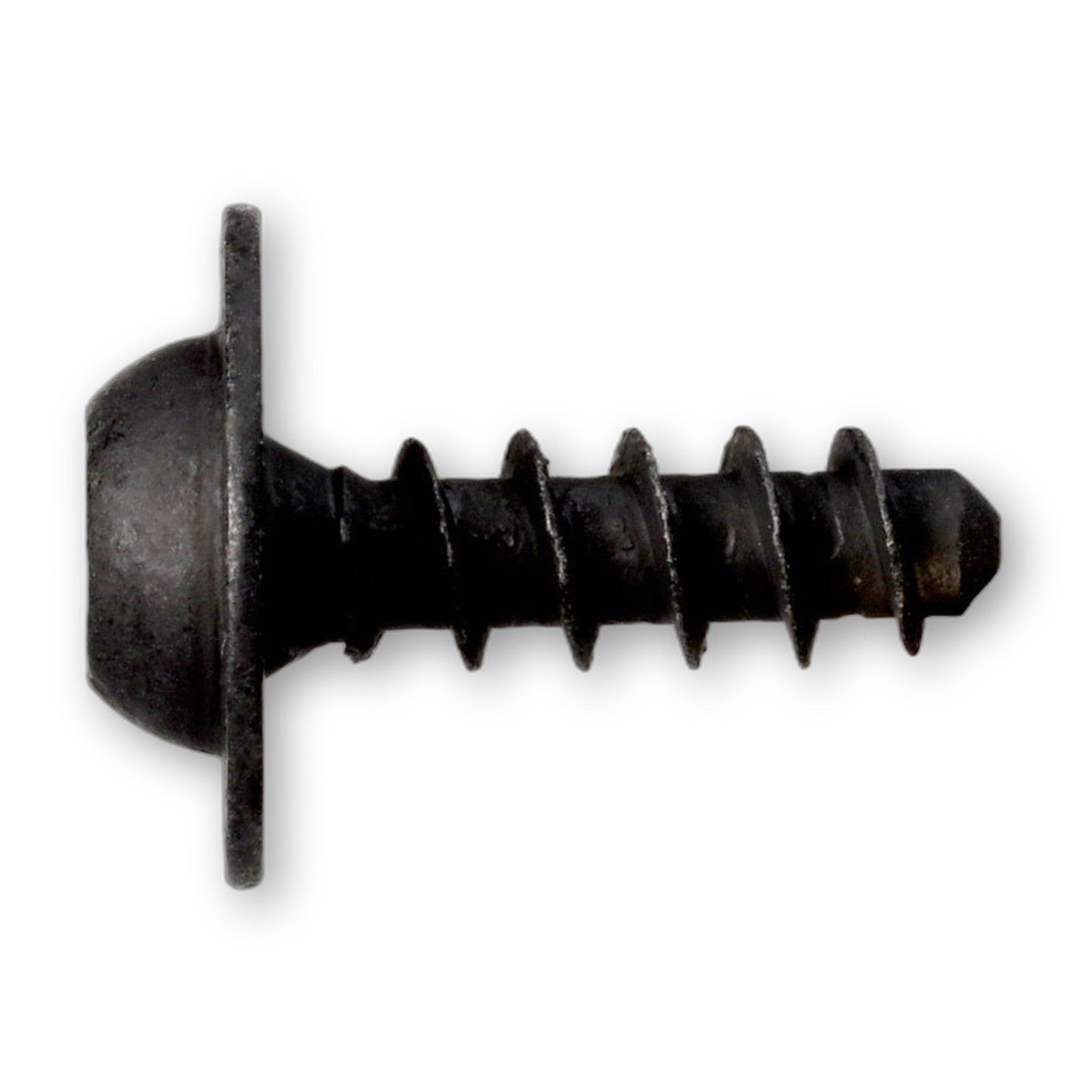

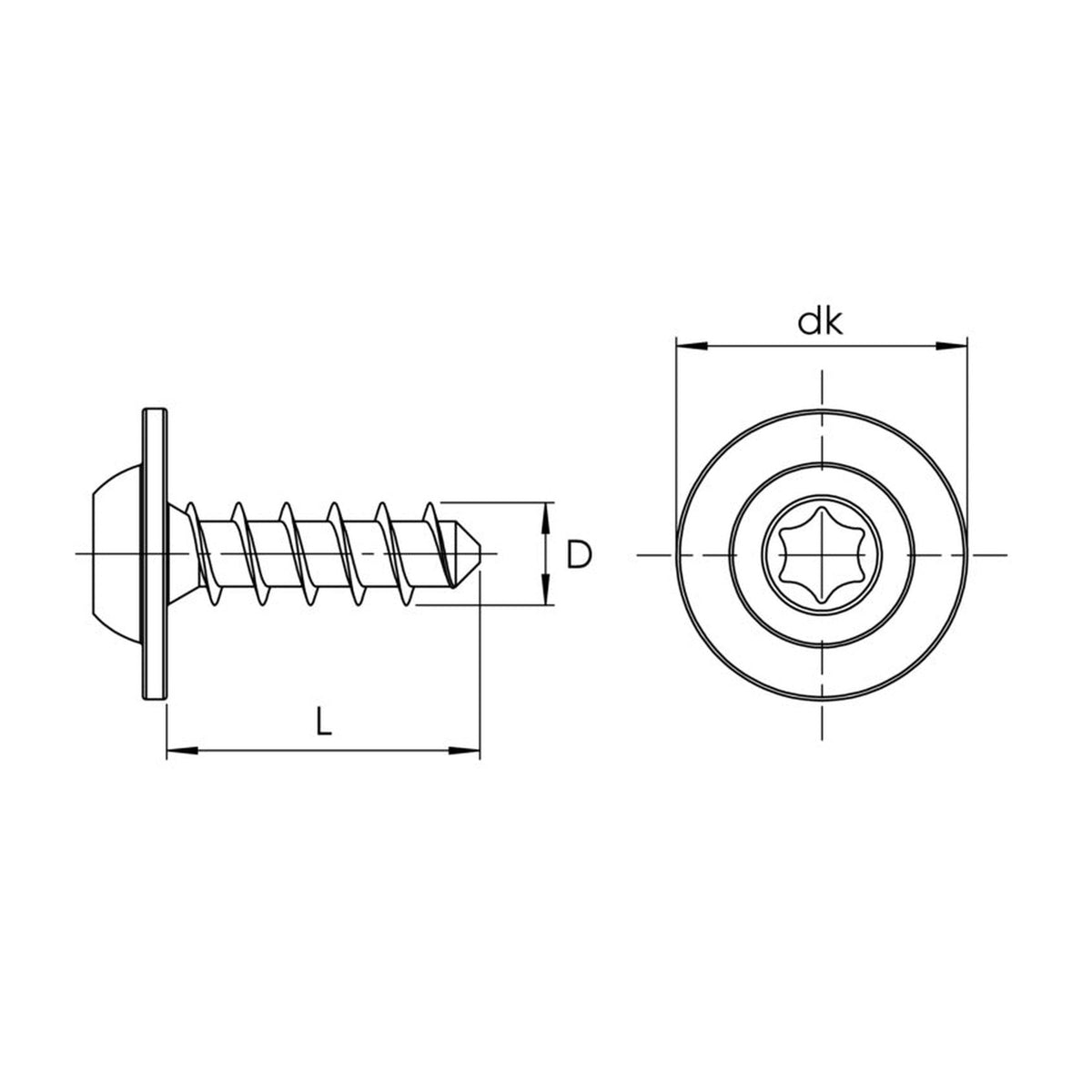

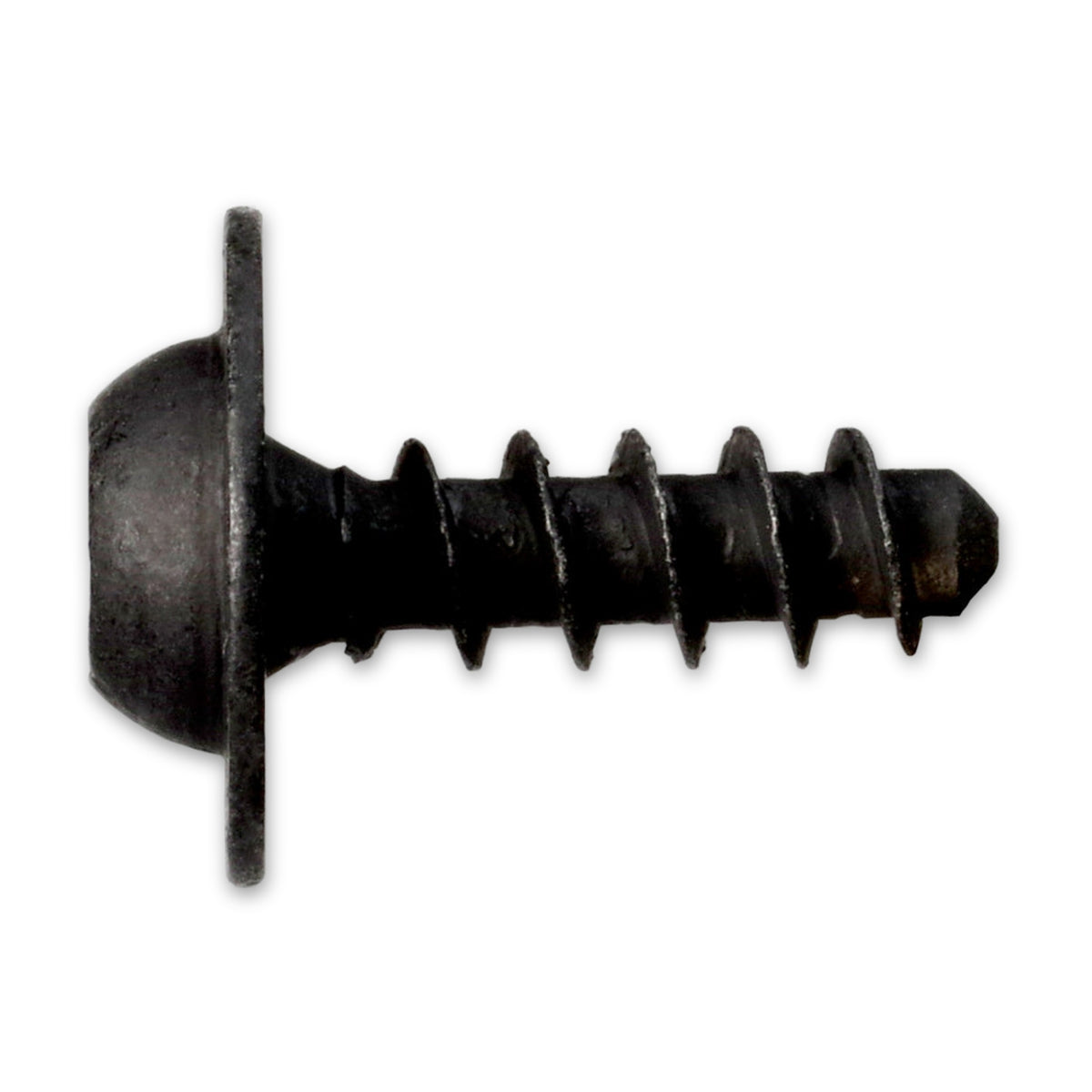

Der Schaft misst 6 mm, der Kopf 17 mm im Durchmesser. Die Kraft der Verschraubung trifft damit nicht als schmaler Ring auf das Bauteil, sondern verteilt sich über eine breite Auflage. Flanschschrauben und Kombischrauben werden als Bauform den Setzsicherungen zugeordnet; als Wirkprinzip gilt dort die Verminderung der Flächenpressung, und bei groß ausgeführten Schraubenköpfen gehen die Flächenpressung und mit ihr die Neigung zum Setzen und Kriechen an den Auflageflächen zurück. Das beschreibt die Bauform; eine Sicherungswirkung dieser Schraube folgt daraus nicht.

Angetrieben wird von innen

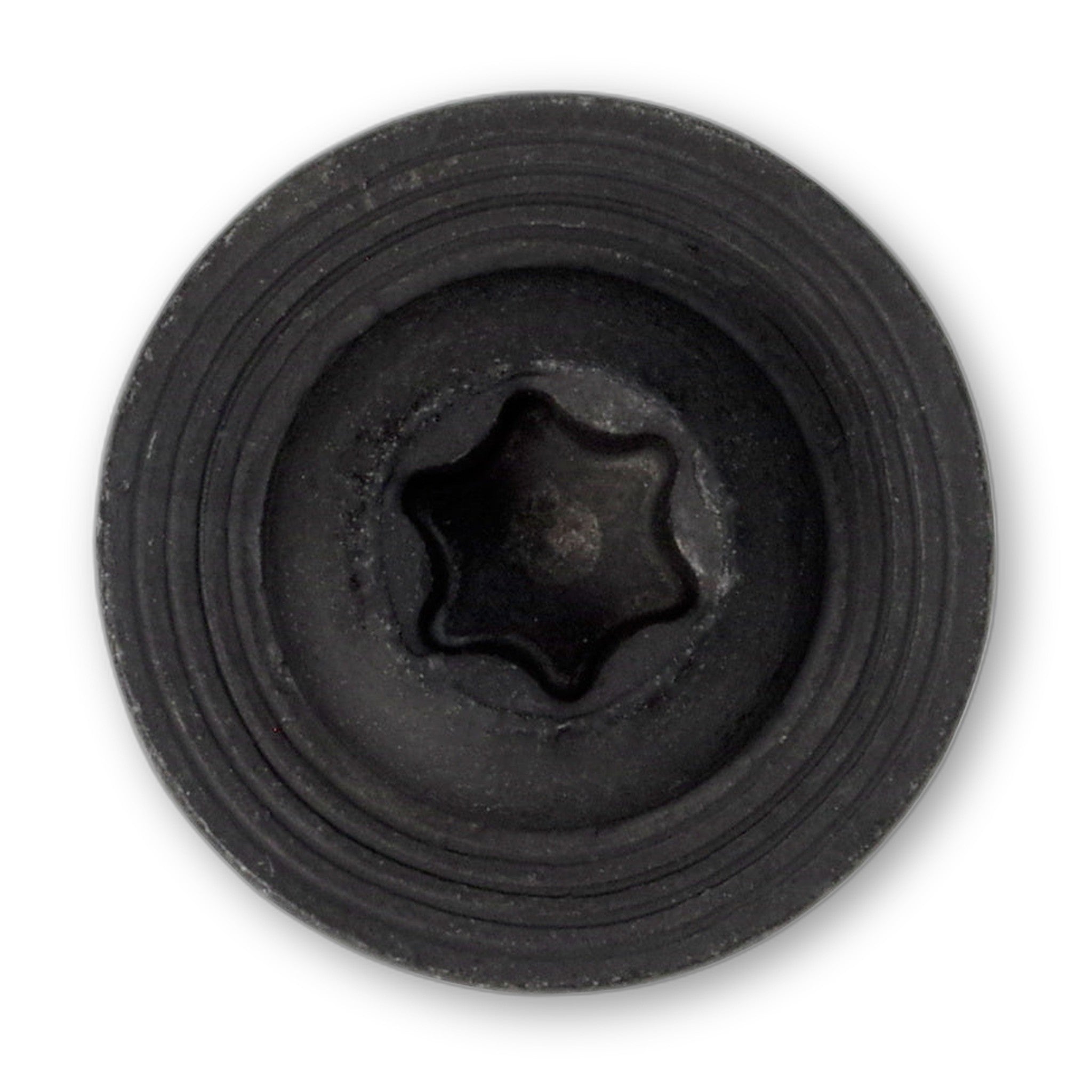

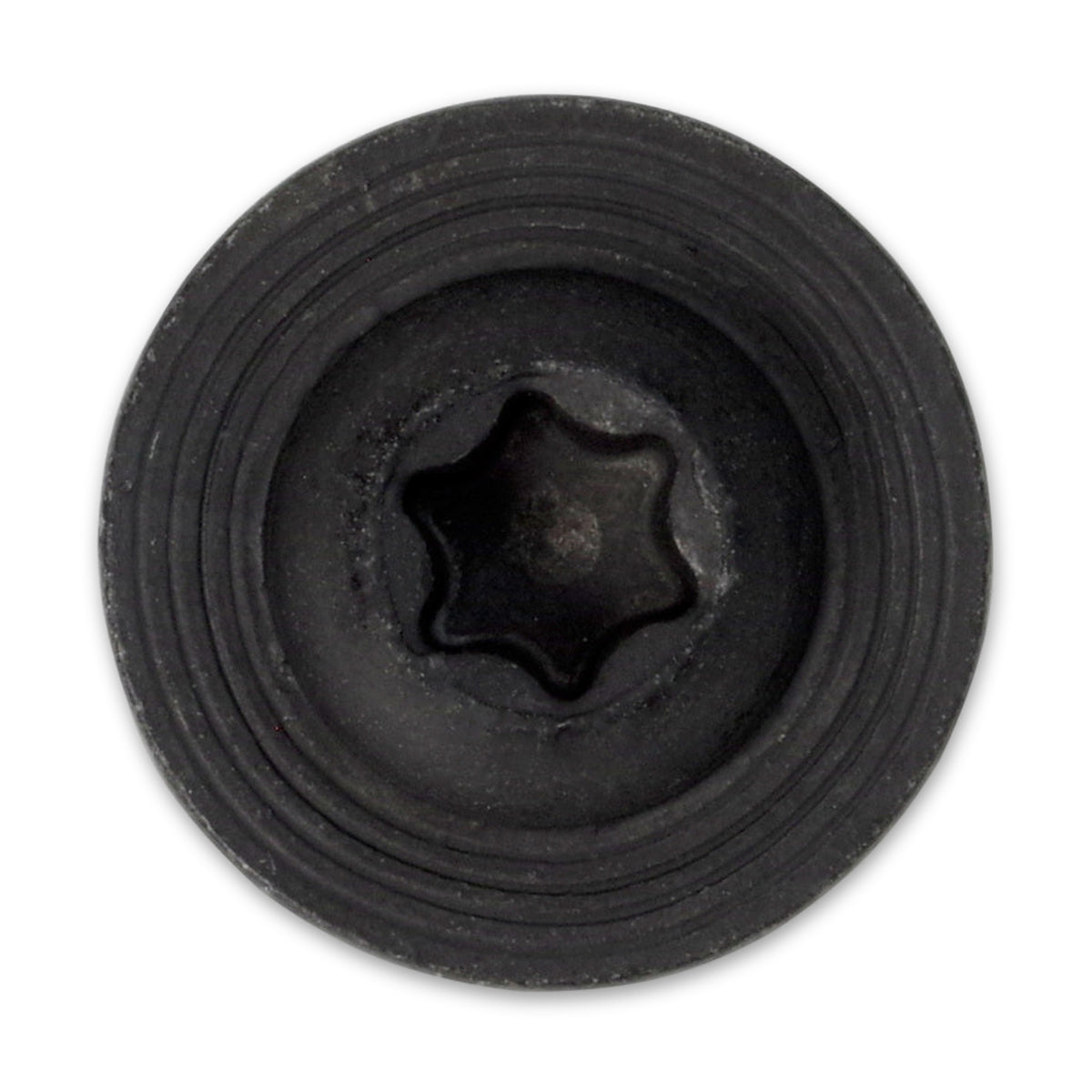

Der Antrieb ist ein Innenantrieb TX30: Das Werkzeug greift in den Kopf hinein statt um ihn herum. Neben dem Kopf braucht es deshalb keinen Raum für die Backen eines Schlüssels. Die Länge der Schraube ist mit 18,3 mm angegeben.

Häufige Fragen

Was besagt die Angabe Deckbeschichtung?

Deckbeschichtung ist die Oberflächenangabe dieser Schraube. Welches Beschichtungssystem dahintersteht, ist damit nicht gesagt, und eine Korrosionsschutzwirkung oder eine Schutzdauer folgt aus dem Wort nicht.

Gibt es für Schrauben mit Flansch eine eigene Norm?

Für Sechskantschrauben mit Flansch der leichten Reihe legt ISO 4162 Merkmale fest. Diese Schraube trägt jedoch keinen Sechskant, sondern einen Innenantrieb; eine Übereinstimmung mit der Norm ist nicht zugesagt.

Ist die Schraube für ein bestimmtes Fahrzeug freigegeben?

Nein. Eine Freigabe des Fahrzeugherstellers liegt der Vergleichsnummer nicht zugrunde; sie benennt den Verwendungszweck und ist kein Nachweis der Gleichwertigkeit. Ob Schaftdurchmesser, Länge, Kopfdurchmesser und Antrieb an der Einbaustelle zusammentreffen, bleibt dort zu klären.
