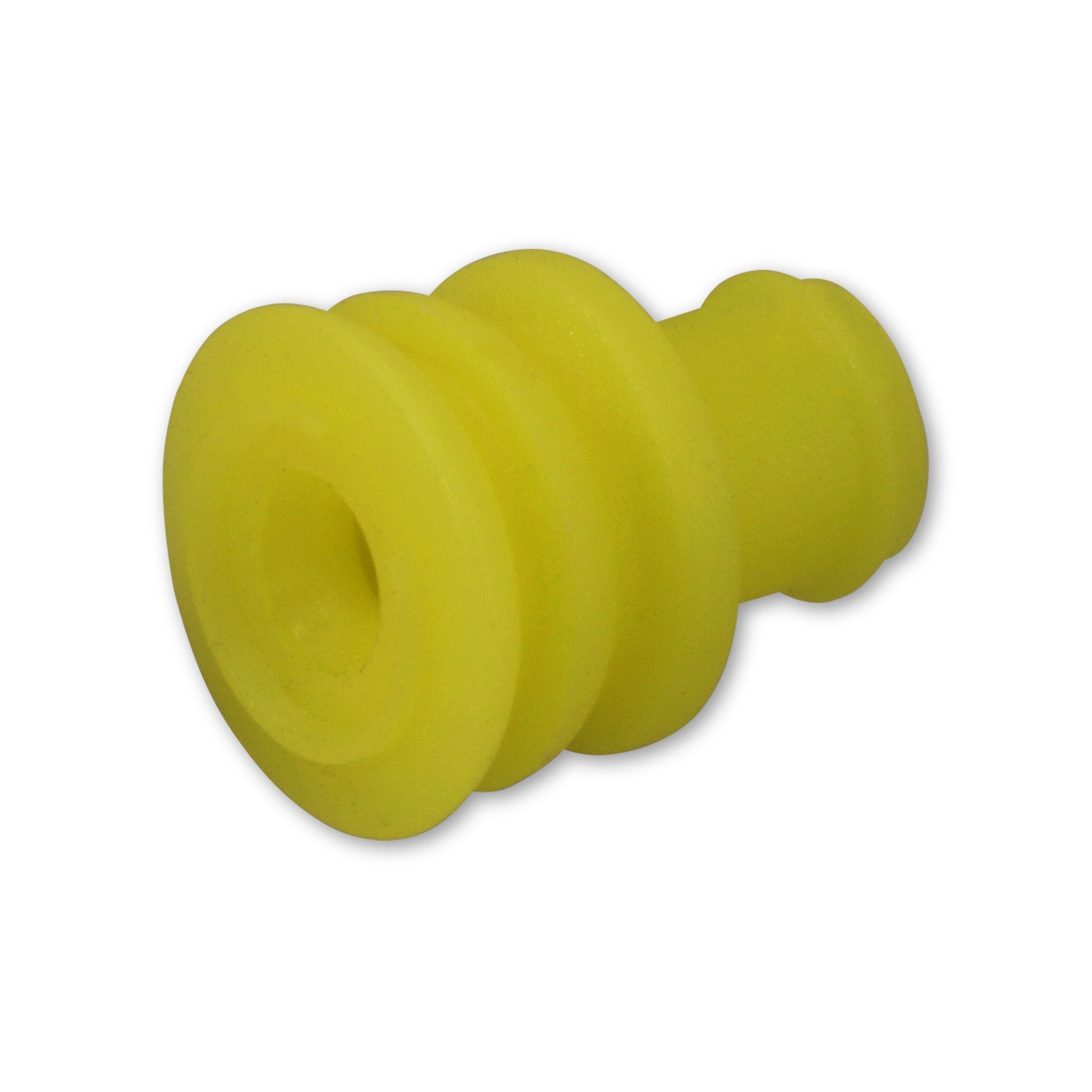

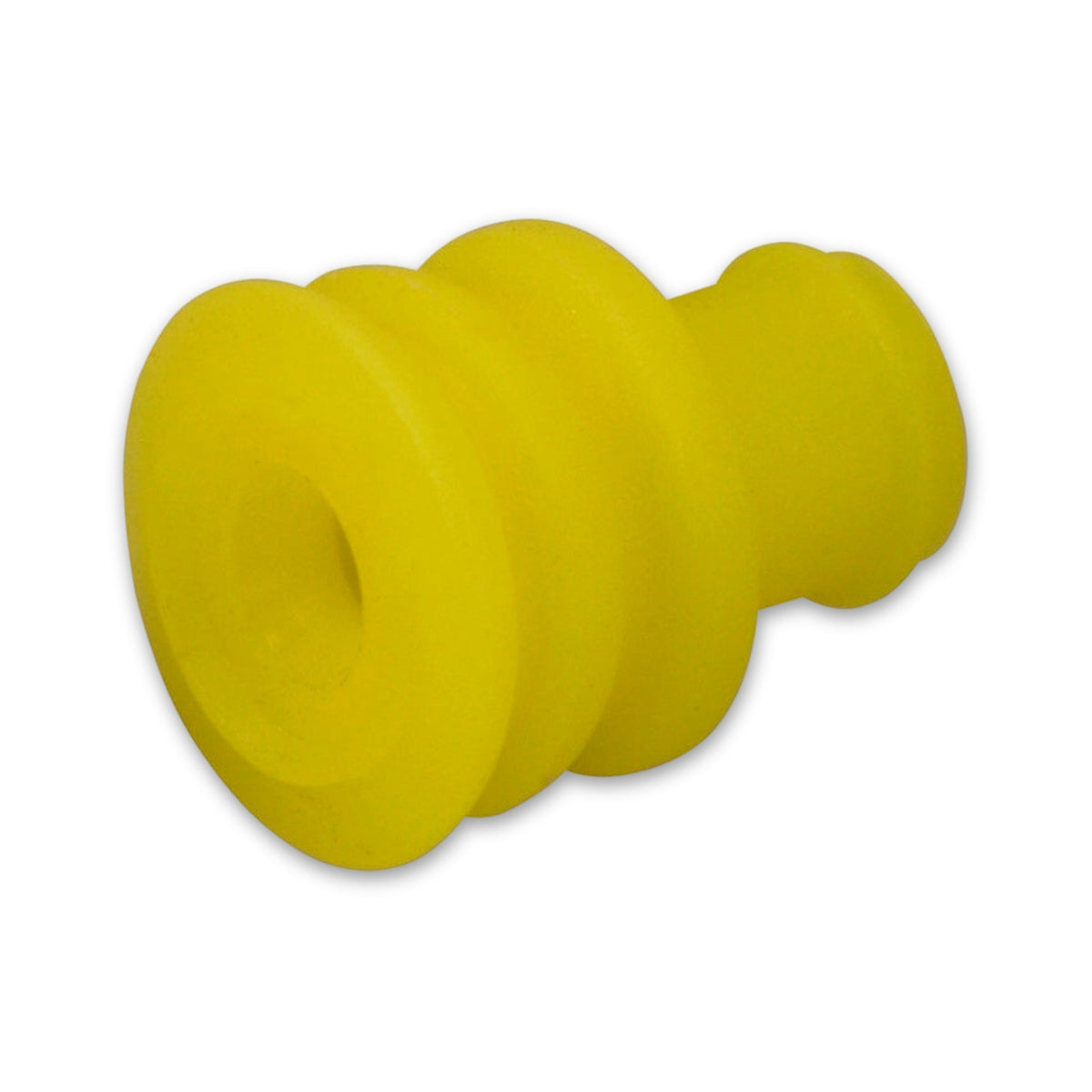

Kfz-Dichtstopfen für Steckverbinder, Silikon, DIN 40050-9

Die weiche Stelle einer abgedichteten Steckverbindung

Steckergehäuse und Kontakt sind hart, die Kammer aber bleibt nach hinten offen. Diese Stelle übernimmt ein Formteil aus Silikon. Sobald der bestückte Kontakt eingeschoben ist, legt es sich mit seinem Außendurchmesser an die Kammerwand; die Pressung entsteht aus der Differenz zwischen beiden Maßen.

Der Millimeterbereich führt zur richtigen Ausführung

Die beiden Größen sind farblich unterschieden und tragen je einen Millimeterbereich in der Bezeichnung. Genau so sind solche Teile in den Tabellen der Steckverbindersysteme geordnet: nach dem Durchmesser der Kammer und nach dem Durchmesser der Leitung, farblich getrennt. Der Bereich in der Auswahl ist damit kein Beiwerk, sondern das Maß, an dem die Ausführung hängt.

Maße, Werkstoff und Benennung

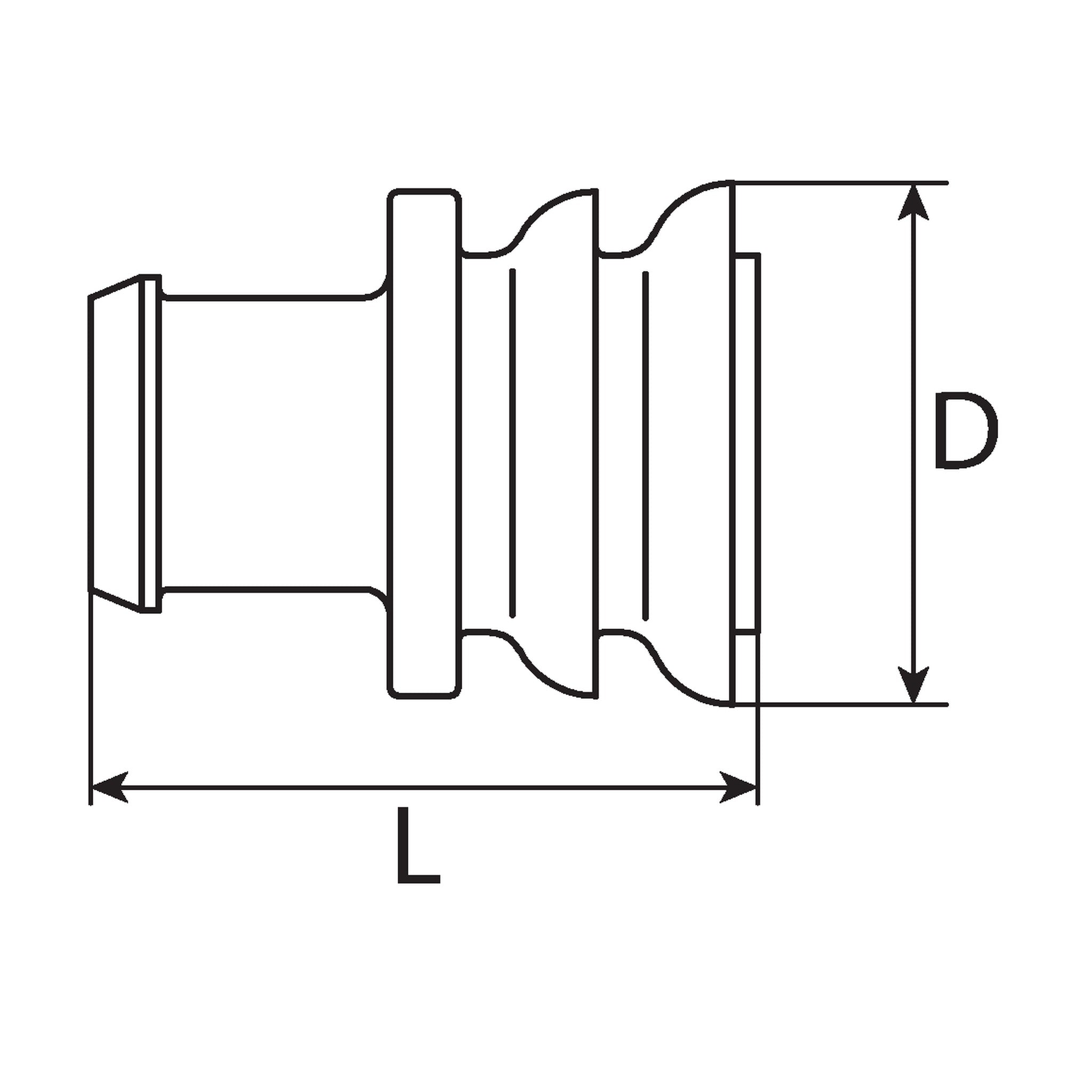

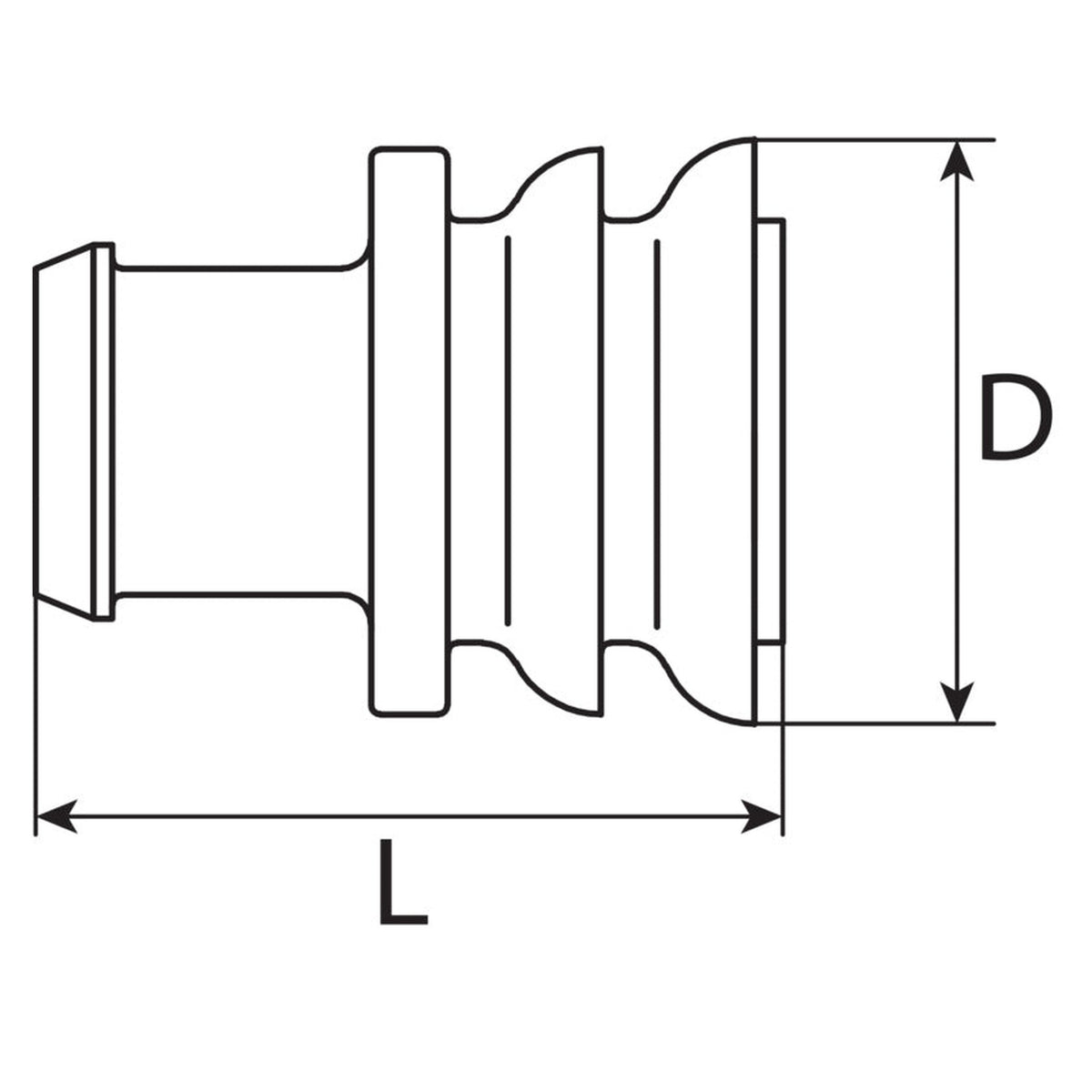

• Außendurchmesser 5,9 mm bis 6,1 mm: Dieses Maß trifft auf die Kammer. Aus der Differenz zum Kammerdurchmesser entsteht die radiale Pressung des Gummiteils.
• Länge 7,8 mm: So tief baut das Teil in der Kammer.
• Silikon: Einzeladerdichtungen dieser Art werden aus Silikonkautschuk gefertigt und tragen in der Regel zwei bis drei Dichtlippen, damit sich der Dichtdruck gegenüber der Leitung auf mehrere Stellen verteilt.
• Die Benennung Dichtstopfen: Der Name lässt zwei Bauformen offen, eine Einzeladerdichtung mit Durchgang für die Leitung und einen Blindstopfen für eine Kammer ohne Kontakt. Die farbigen Ausführungen mit einem Leitungsmaß in der Bezeichnung sprechen für die erste.

Häufige Fragen

An welchen Stellen dichtet ein solches Teil?

An dreien. Zur Leitung hin über die geometrische Überdeckung zwischen Bohrung und Leitung, zum Kontakt hin über den Crimp, mit dem das Teil an den Kontakt angecrimpt wird, und zur Kammer hin über die radiale Pressung. Die Güte der Crimpstelle entscheidet über die zweite dieser drei Stellen mit.

Wird die Verbindung damit wasserdicht?

Eine Dichtwirkung entsteht erst im Zusammenspiel von Leitung, Kontakt, Dichtung und Kammer, und eine Schutzart wird am Gehäuse geprüft, nicht am losen Einzelteil. Aus der Normangabe im Titel folgt deshalb keine geprüfte Schutzart der fertigen Verbindung und keine Eignung für Strahlwasser, für Untertauchen oder für die Reinigung mit Hochdruck und Dampfstrahl.
