Kfz-Flachsteckabzweiger isoliert, PVC, 6,3 × 0,8 mm

Ein Abzweig für die Flachsteckverbindung 6,3 x 0,8 mm

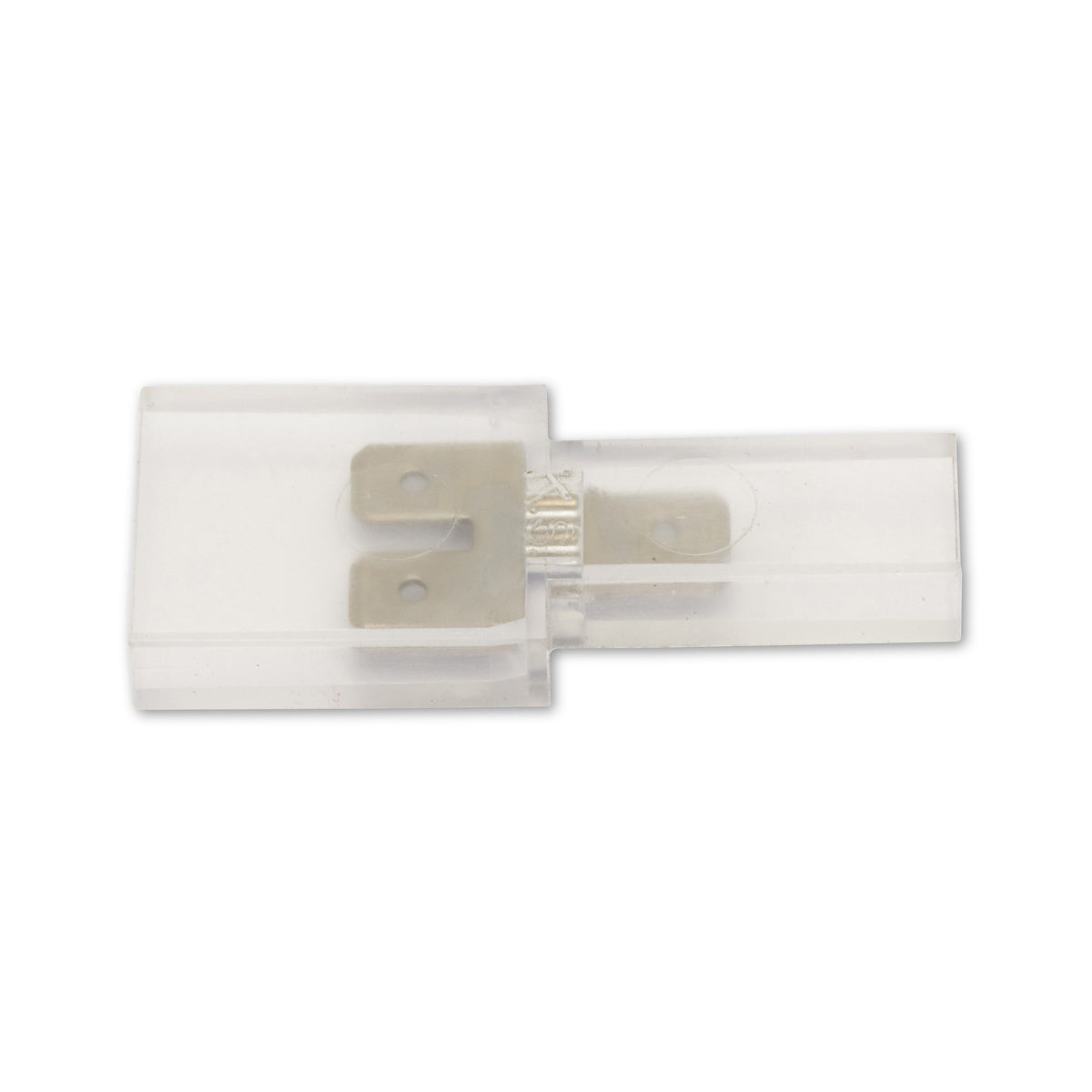

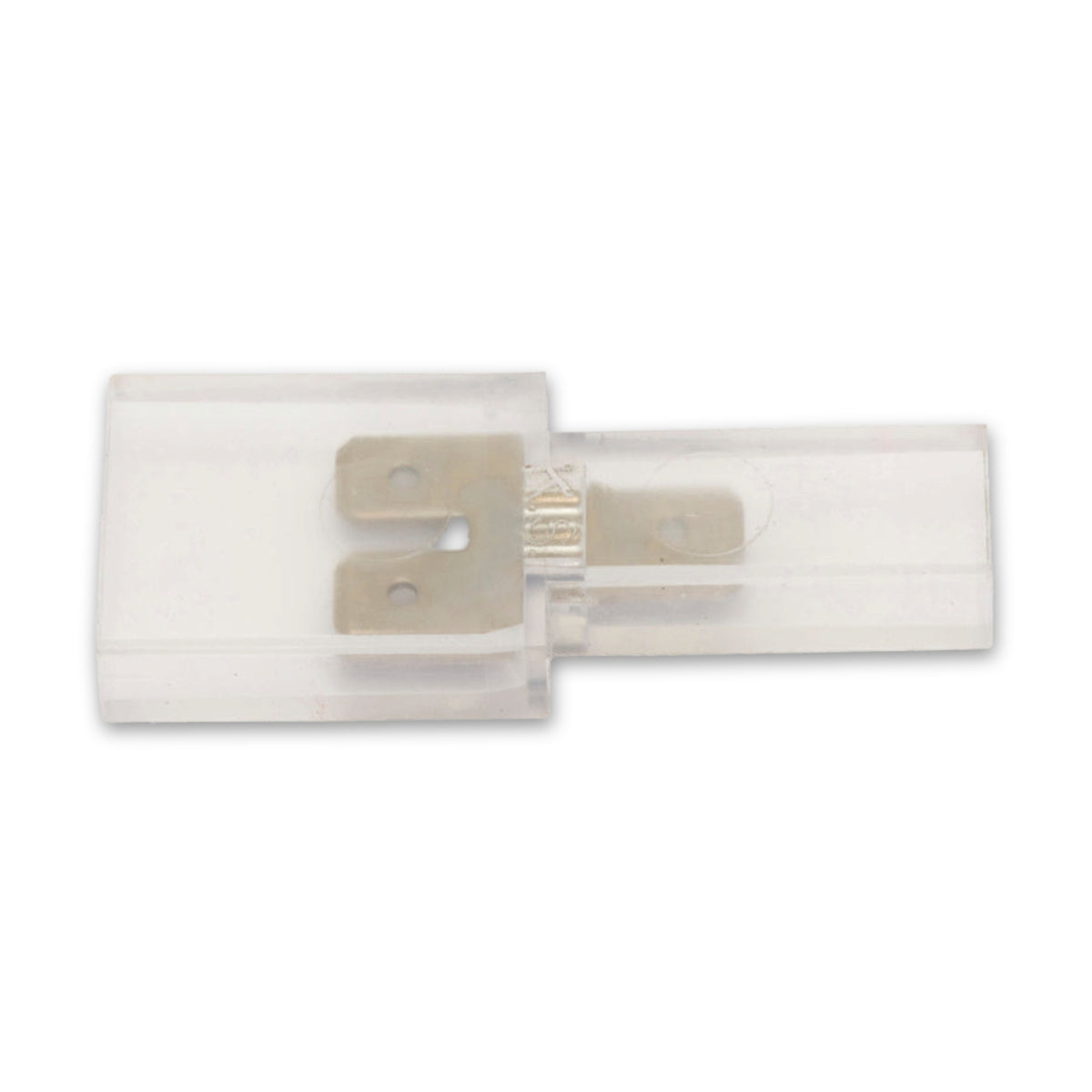

Der Flachsteckabzweiger schafft an einer bestehenden Flachsteckverbindung eine zweite Anschlussstelle. Die Ausführung ist für das Steckmaß 6,3 mm Breite und 0,8 mm Stärke gebaut und trägt eine Hülle aus durchsichtigem PVC. Weil die Hülle klar bleibt, lässt sich von außen ansehen, wie der Kontakt sitzt.

Wofür der Abzweig gedacht ist

Der Abzweiger legt an einer vorhandenen Flachsteckverbindung der Größe 6,3 mm einen zweiten Abgang an. Üblich ist das an Kabelsträngen in der Kfz-Werkstatt, der Elektroinstallation, der Hausmeisterei und beim Heimwerker, überall dort, wo Flachsteckverbindungen dieser Größe verbaut sind.

Sichtkontrolle durch die klare Hülle

Eine gefärbte Hülle verdeckt die Anschlussstelle. Bei dieser Ausführung bleibt sie sichtbar, sodass sich am fertig montierten Strang später nachsehen lässt, wie der Kontakt in der Hülse sitzt, ohne die Verbindung zu öffnen.

Platz für die Baulänge einplanen

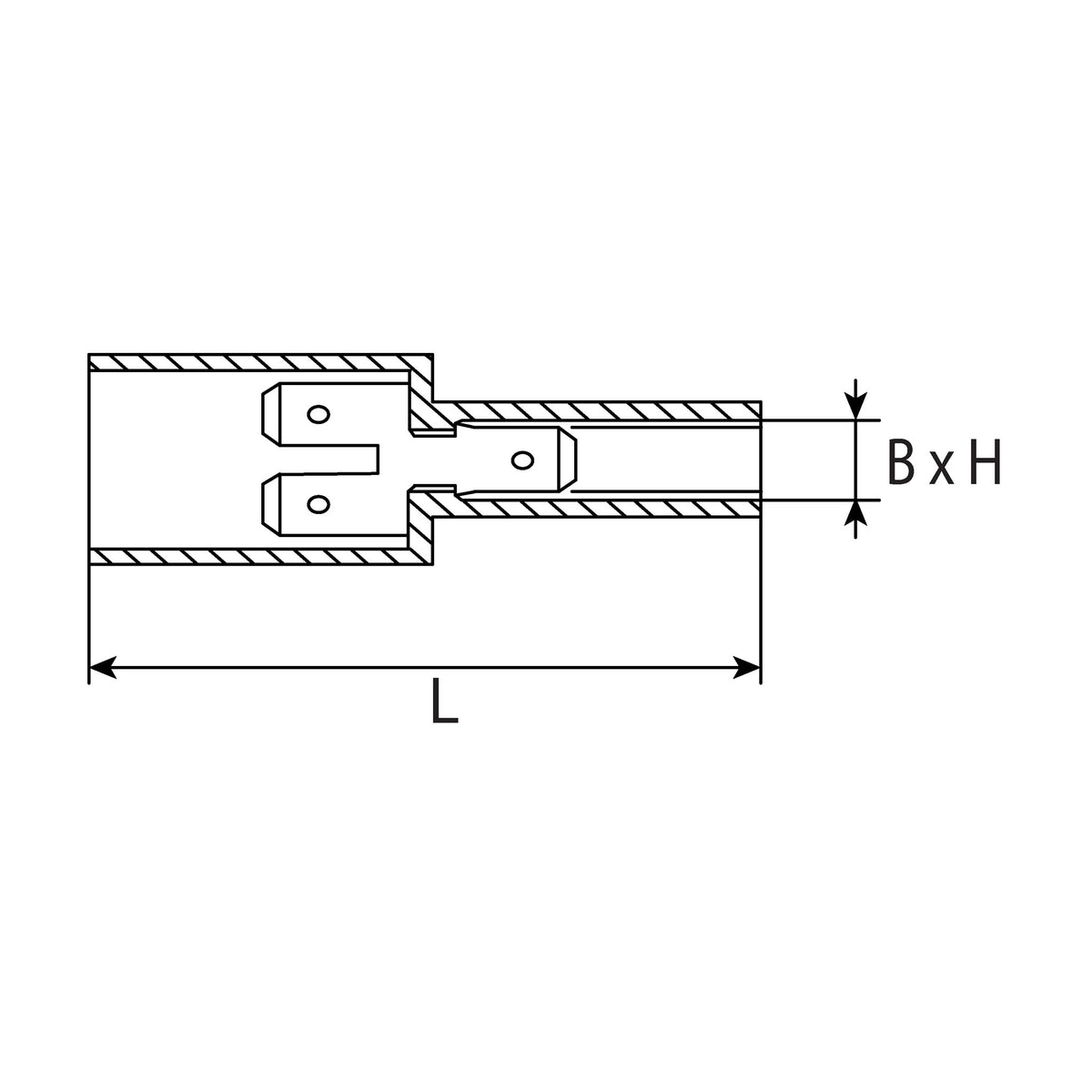

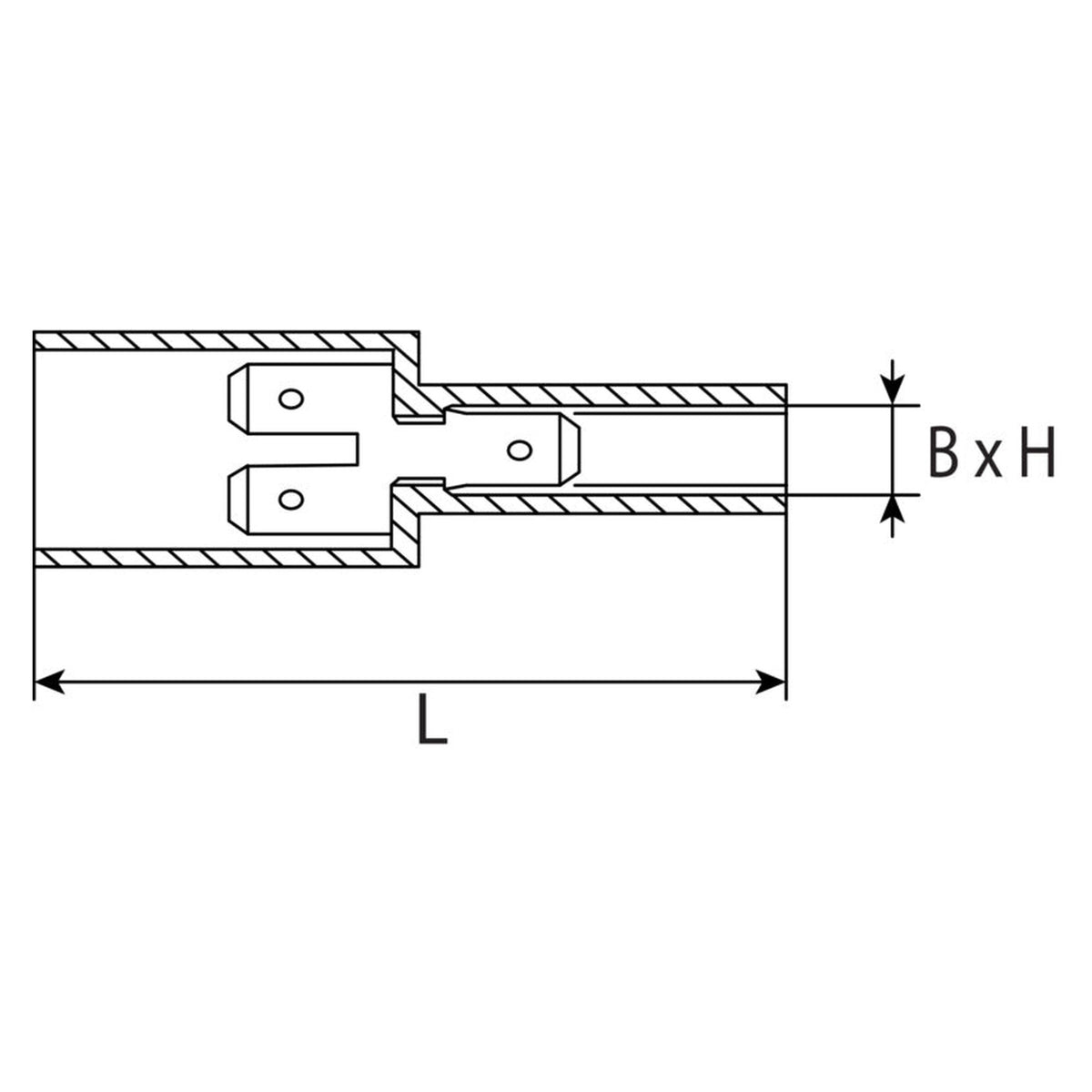

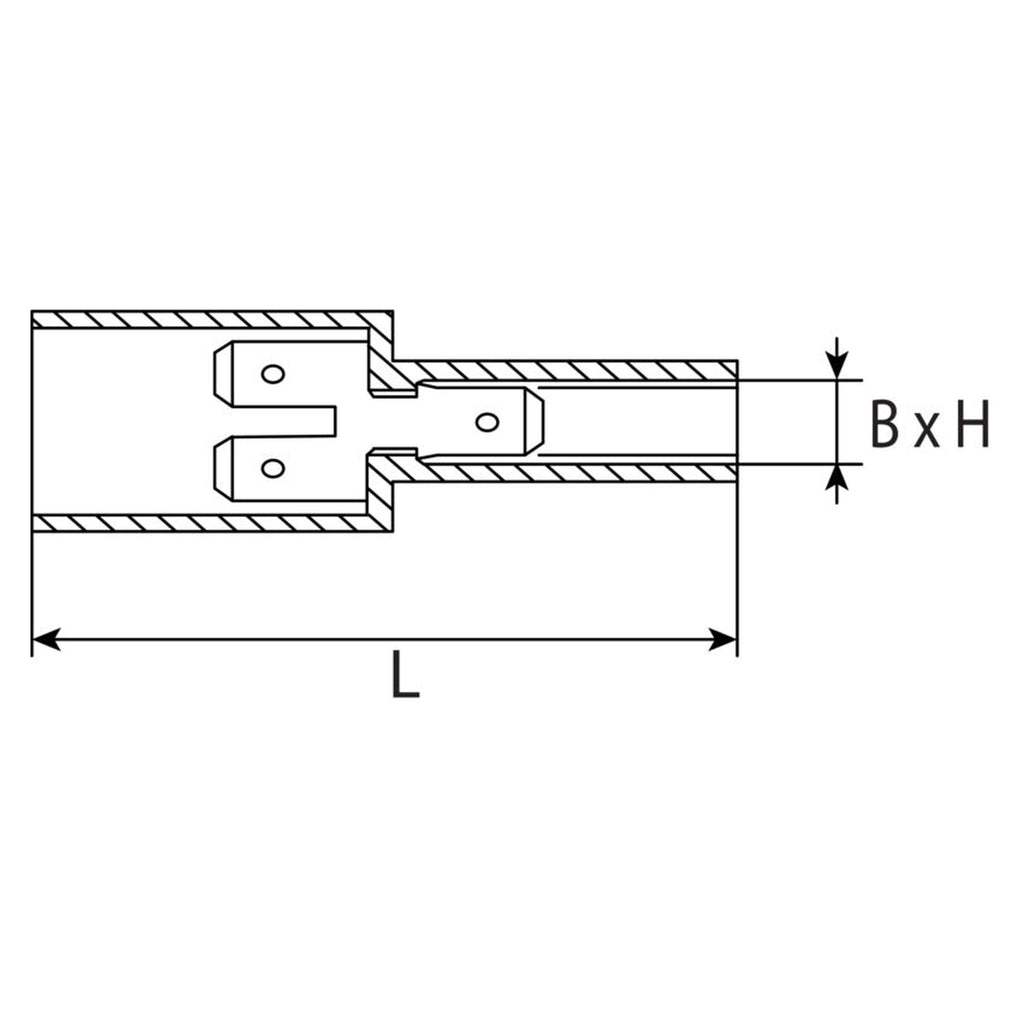

Die Nennlänge beträgt 54 mm. Ein Abzweiger baut damit länger als eine einfache Steckhülse, und an der Einbaustelle muss dieser Platz vorhanden sein.

Häufige Fragen

Welches Steckmaß braucht das Gegenstück?

Es braucht ebenfalls das Steckmaß 6,3 mm Breite und 0,8 mm Stärke, denn nur ein gleich großes Gegenstück passt in diese Ausführung. Bei Flachsteckverbindungen sind außerdem die Größen 2,8 mm, 4,8 mm und 9,5 mm gebräuchlich; für sie braucht es eine andere Ausführung.

Was bedeutet die Temperaturangabe von 75 °C?

Genannt ist ein Höchstwert für diese Ausführung. Wie warm es an der Anschlussstelle im Betrieb tatsächlich wird, hängt von der Auslegung des Stromkreises ab und gehört in die Planung der Leitung, nicht in die Wahl des Abzweigers allein.

Lässt sich die Verbindung durch Ziehen an der Leitung wieder lösen?

Nein, Flachsteckverbindungen dieser Bauart sind nicht dafür bestimmt, durch Ziehen an der Leitung getrennt zu werden. Zum Trennen wird am Kontakt selbst angesetzt, nicht am Kabel.
