Kfz-Flachstecksicherung Maxi, DIN 72581-3, 31 × 22 mm

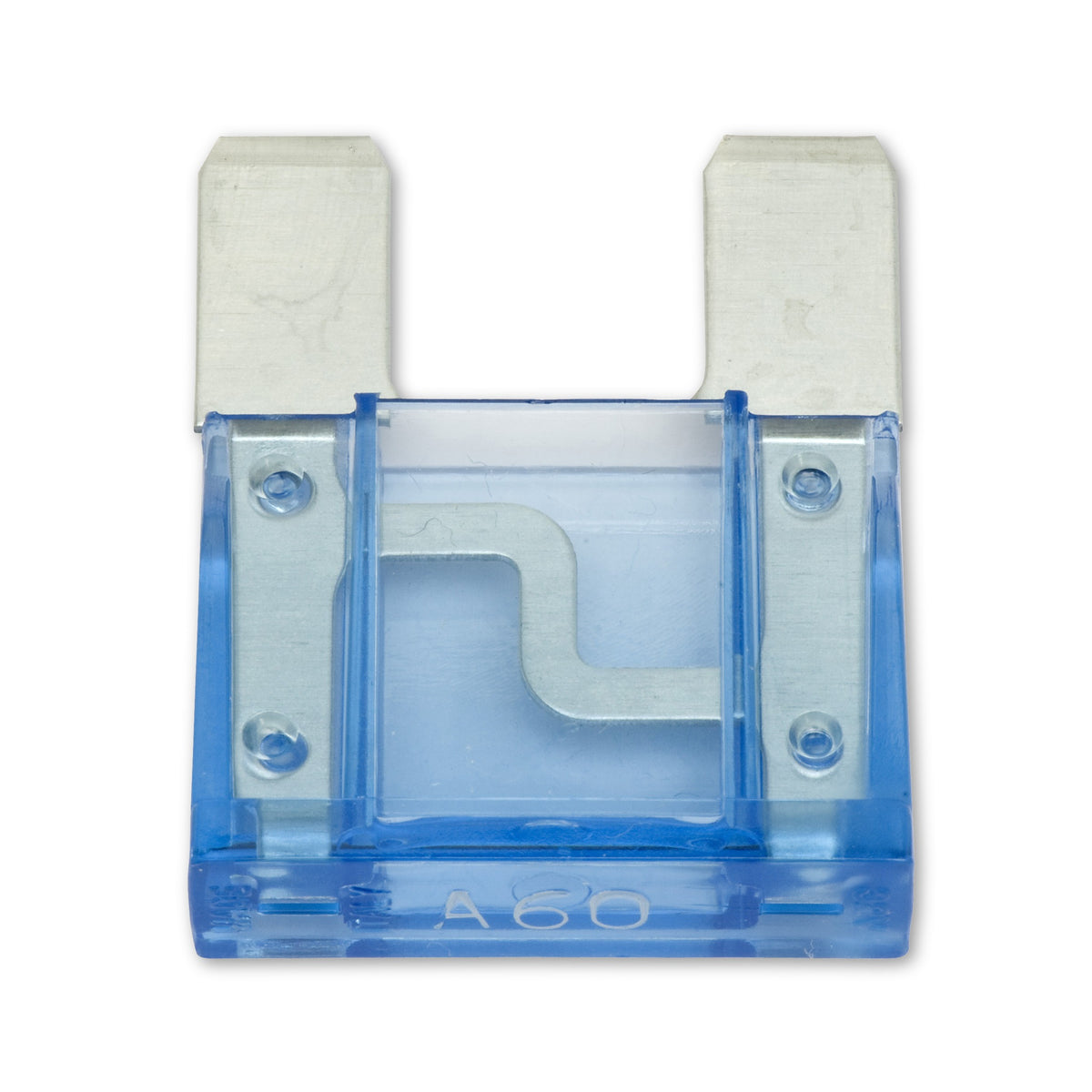

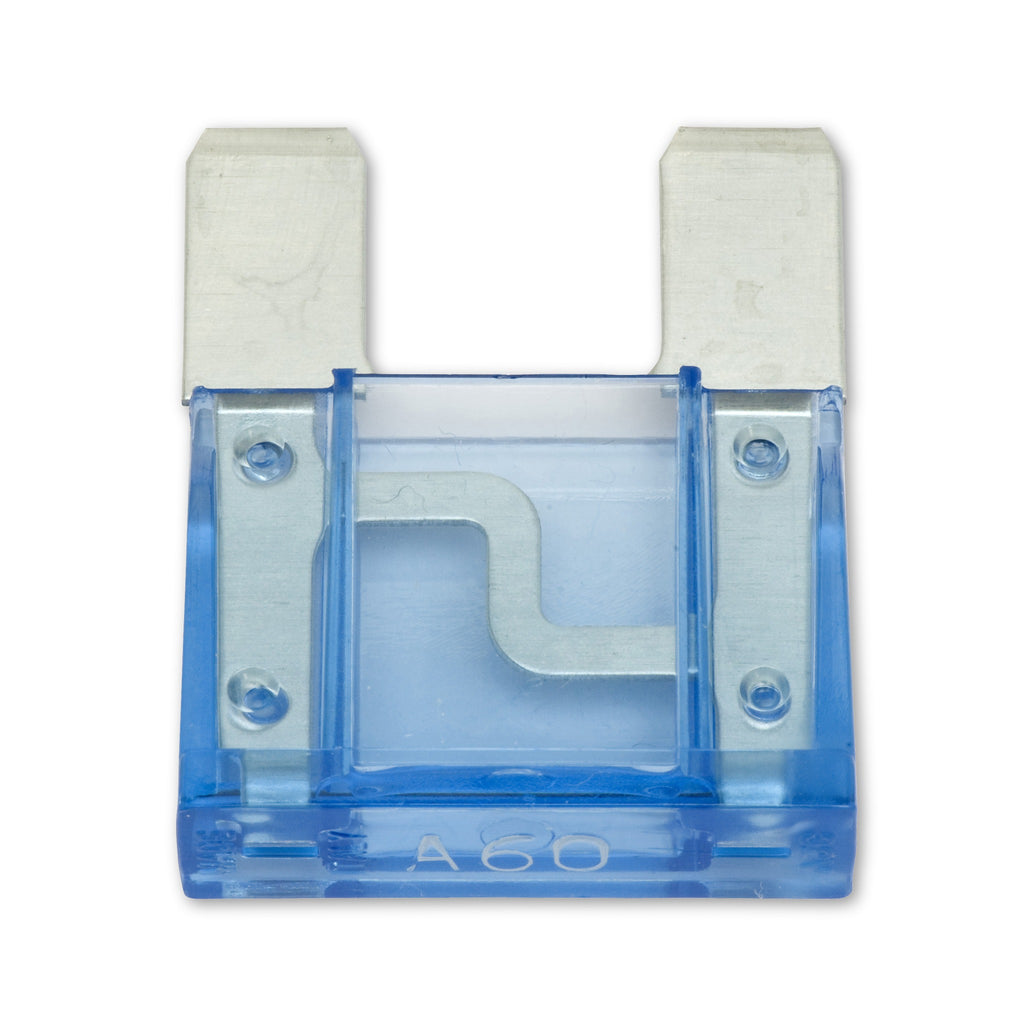

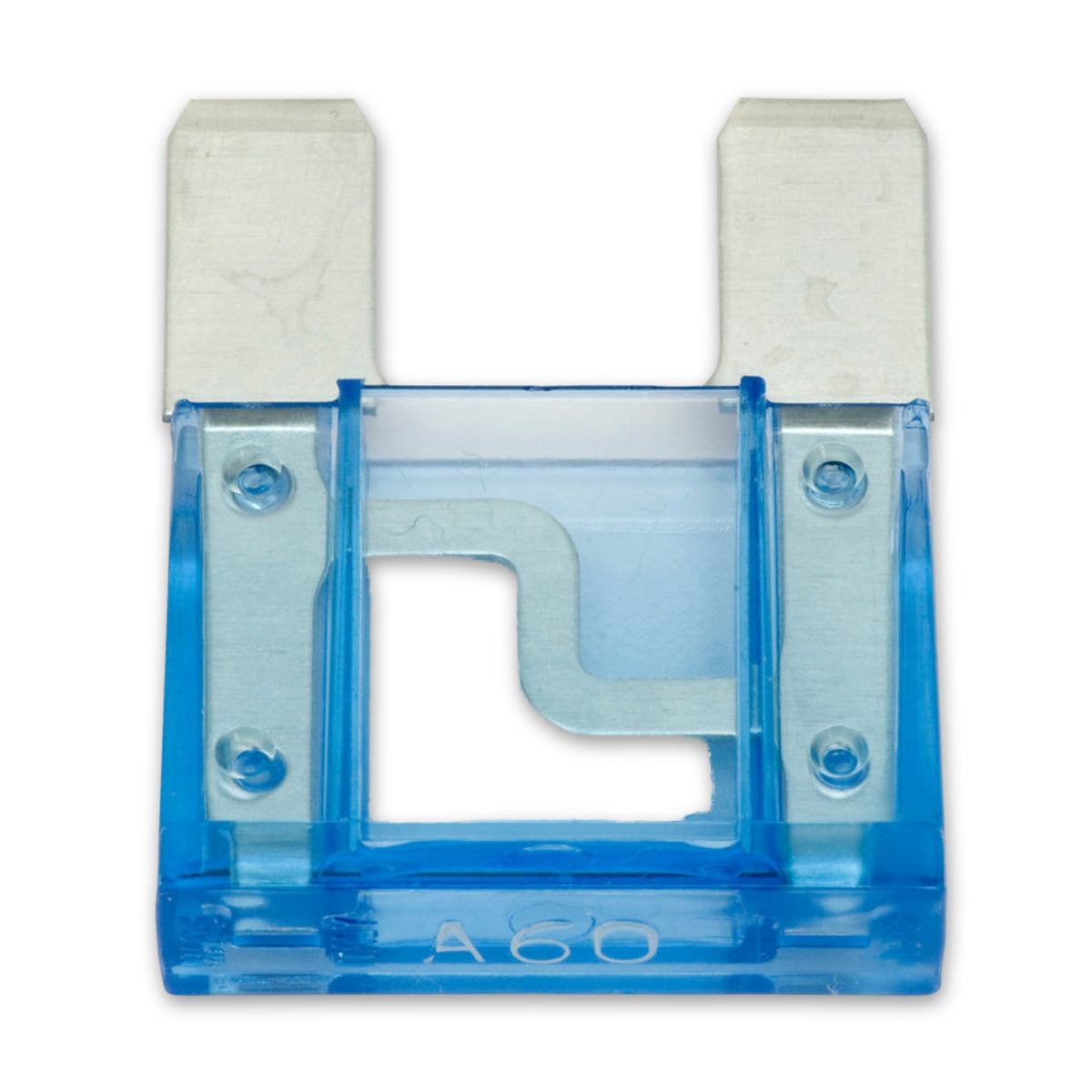

Die Kfz-Flachstecksicherung Maxi ist der große Sicherungseinsatz mit zwei Flachsteckern für Stromkreise, in denen höhere Ströme fließen. Die Reihe reicht in sieben Stufen von 20 bis 80 A bei 32 V Nennspannung, jede Stufe in eigener Gehäusefarbe. Ob sie passt, entscheiden die Bauform Maxi mit 8 mm breiten Klingen und der Wert des Einsatzes, der ersetzt wird.

Wofür Maxi-Sicherungen im Fahrzeug sitzen

Maxi-Einsätze sichern im Fahrzeug Stromkreise mit großem Strombedarf ab, etwa für Kühlerlüfter, ABS-Pumpe oder Lichtmaschine. Übersteigt der Strom den vorgesehenen Wert, schmilzt der Schmelzleiter im Einsatz und trennt den Stromkreis. Geschützt werden soll vor allem die Leitung, damit sie sich bei Überlast nicht bis zum Brand erhitzt.

Bauform und Stufe auf einen Blick unterscheiden

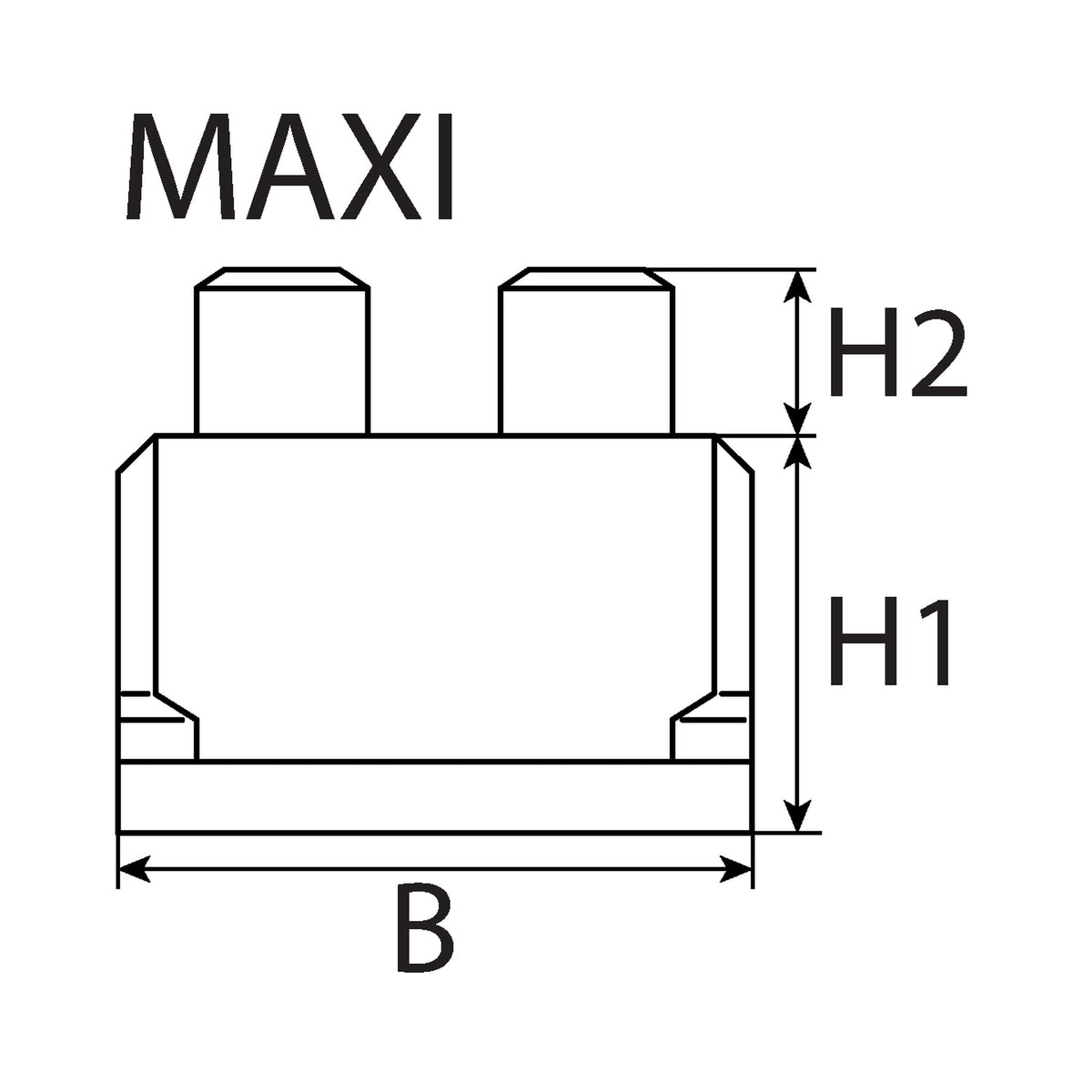

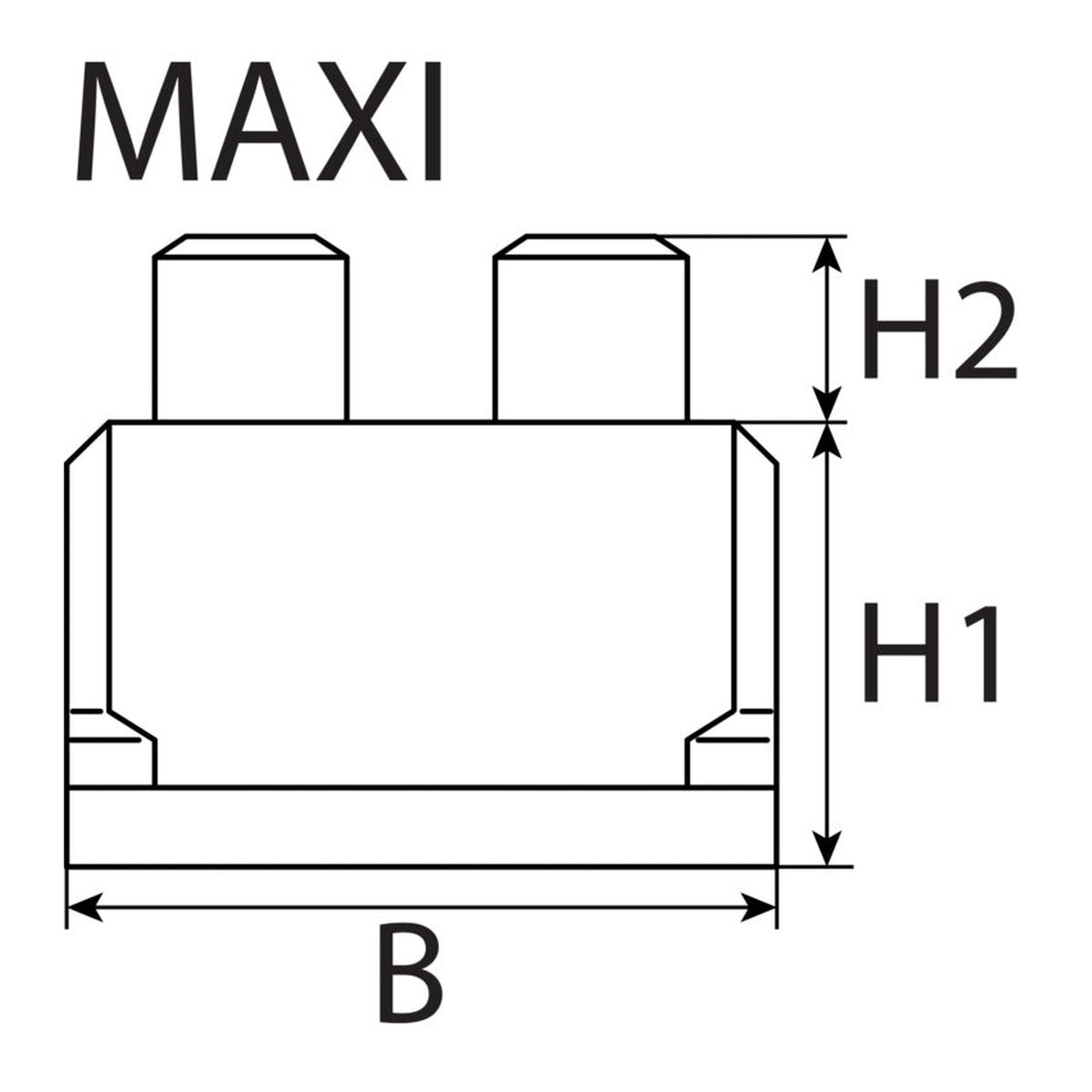

• Große Bauform: Mit einem Gehäuse von 31 × 22 mm und 8 mm breiten Klingen ist der Maxi-Einsatz deutlich größer als Standard- und Mini-Sicherungen. In deren Aufnahmen gehört er deshalb nicht.
• Eine Farbe je Stufe: Gelb kennzeichnet 20 A, durchsichtig 80 A, dazwischen hat jede Stufe ihre eigene Farbe. Im Ersatzvorrat ist die gesuchte Stufe so schnell gefunden.

Vorrat für Werkstatt, Nutzfahrzeug und Wohnmobil

In Kfz-Werkstätten und Fuhrparks gehören die gängigen Maxi-Stufen zum Ersatzteilvorrat. Im Fahrzeugausbau und im Wohnmobil sichern sie stärkere Zuleitungen in vorhandenen Maxi-Haltern ab. Getauscht wird bei ausgeschalteter Zündung: alten Einsatz gerade herausziehen, Wert ablesen, neuen Einsatz derselben Stufe bis zum Anschlag einstecken.

Häufige Fragen

Welche Stufe ist die richtige?

Die Stufe des ausgefallenen Einsatzes. Ist sie nicht mehr lesbar, nennen der Belegungsplan am Sicherungskasten oder die Betriebsanleitung des Fahrzeugs den vorgesehenen Wert. Ein höherer Wert kann Schäden und einen Brand verursachen, und Draht oder Alufolie taugen auch kurzzeitig nicht als Notlösung.

Worin unterscheidet sich Maxi von der Standard-Flachstecksicherung?

In der Größe: Die Standard-Form fällt deutlich kleiner aus als Maxi mit 31 × 22 mm Gehäuse und 8 mm breiten Klingen. Die beiden Formen lassen sich deshalb nicht gegeneinander tauschen. Verlässlich klärt das der Vergleich mit dem Einsatz, der zuvor in der Aufnahme steckte.

Reicht die Farbe als Merkmal beim Nachkauf?

Innerhalb der Maxi-Reihe hilft sie, entscheidend ist aber der Wert in Ampere. Bei anderen Bauformen steht dieselbe Farbe für andere Werte, Rot etwa bei der Maxi für 50 A und bei der Mini Low Profile für 10 A.

Eignet sich die Sicherung für ein 48-V-Bordnetz?

Nein, ihre Nennspannung ist mit 32 V angegeben und liegt damit unter der Spannung eines solchen Netzes. Passend ist nur ein Einsatz, dessen Nennspannung für das Netz ausreicht; für Hochvoltnetze von Elektro- und Hybridfahrzeugen gelten die Vorgaben des Fahrzeugherstellers.
