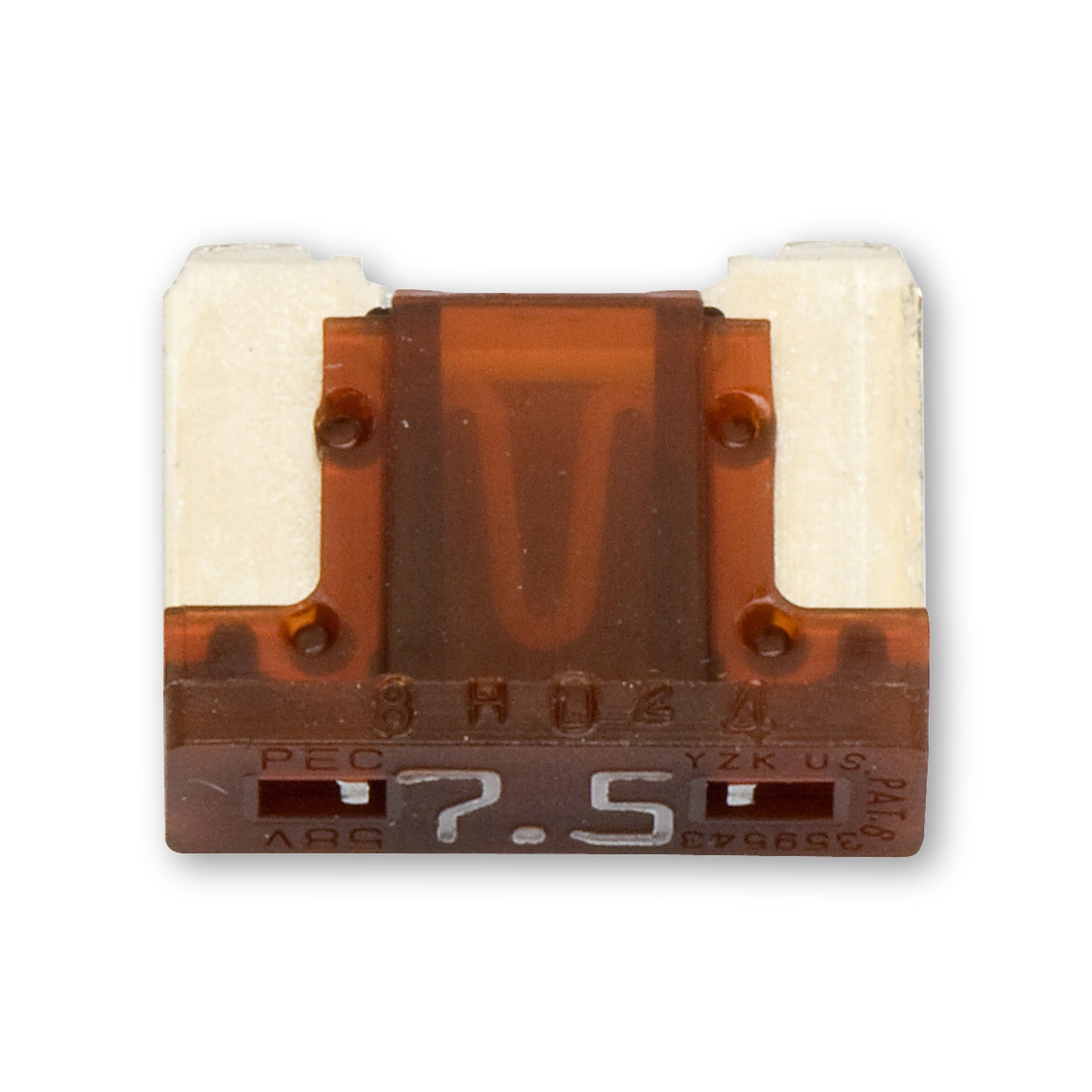

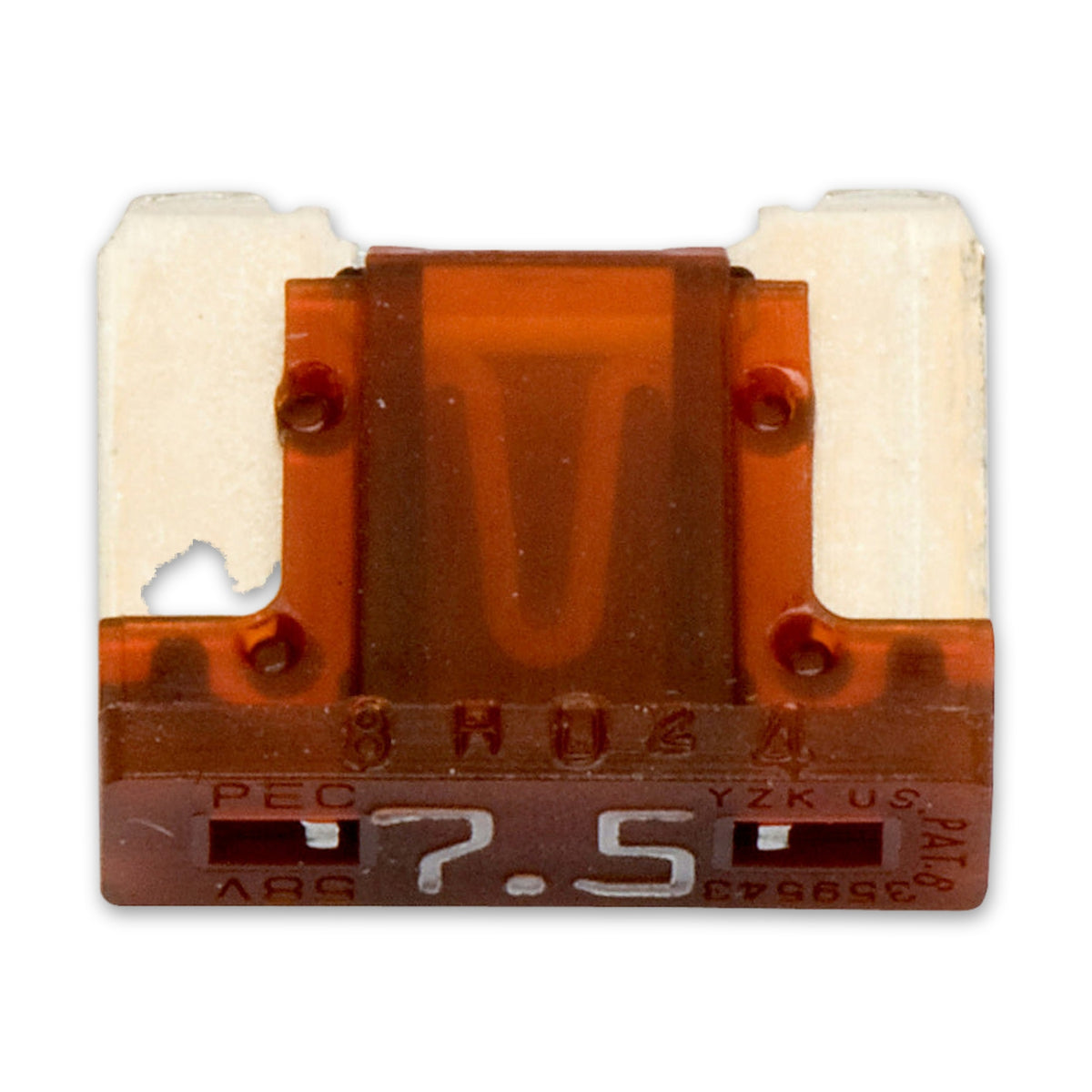

Kfz-Flachstecksicherung Mini Low Profile

Flache Bauart für die enge Reihe im Sicherungskasten

Im Sicherungskasten stehen die Einsätze dicht beieinander, und die Höhe der Reihe bestimmt mit, wie flach der Kasten bauen kann. Die Ausführung Mini Low Profile ist genau dafür niedriger gehalten; ihre Leistungsmerkmale sind als denen der Bauform Mini-Standard ähnlich beschrieben. Besonders oft findet sie sich in neueren Fahrzeugen.

Ein Körper, zehn Stromangaben

Alle Ausführungen teilen denselben Körper mit 10,9 mm Nennlänge und 8,7 mm Breite; unterschiedlich sind allein die Stromangabe und die zugehörige Farbe. Für die Nennspannung sind 58 V angegeben. Beim Austausch zählen dennoch die elektrischen Nennwerte insgesamt und nicht der Nennstrom allein, denn die Kennlinien der Schutzorgane sind auf die Erwärmung der jeweiligen Leitung bezogen.

Was bei der Auswahl zählt

• Geringere Gesamthöhe: Das schafft Bauraum. Ob eine flachere Sicherung in einer vorhandenen Aufnahme Kontakt findet und sich später wieder ziehen lässt, sagt die Bezeichnung Low Profile allerdings nicht.

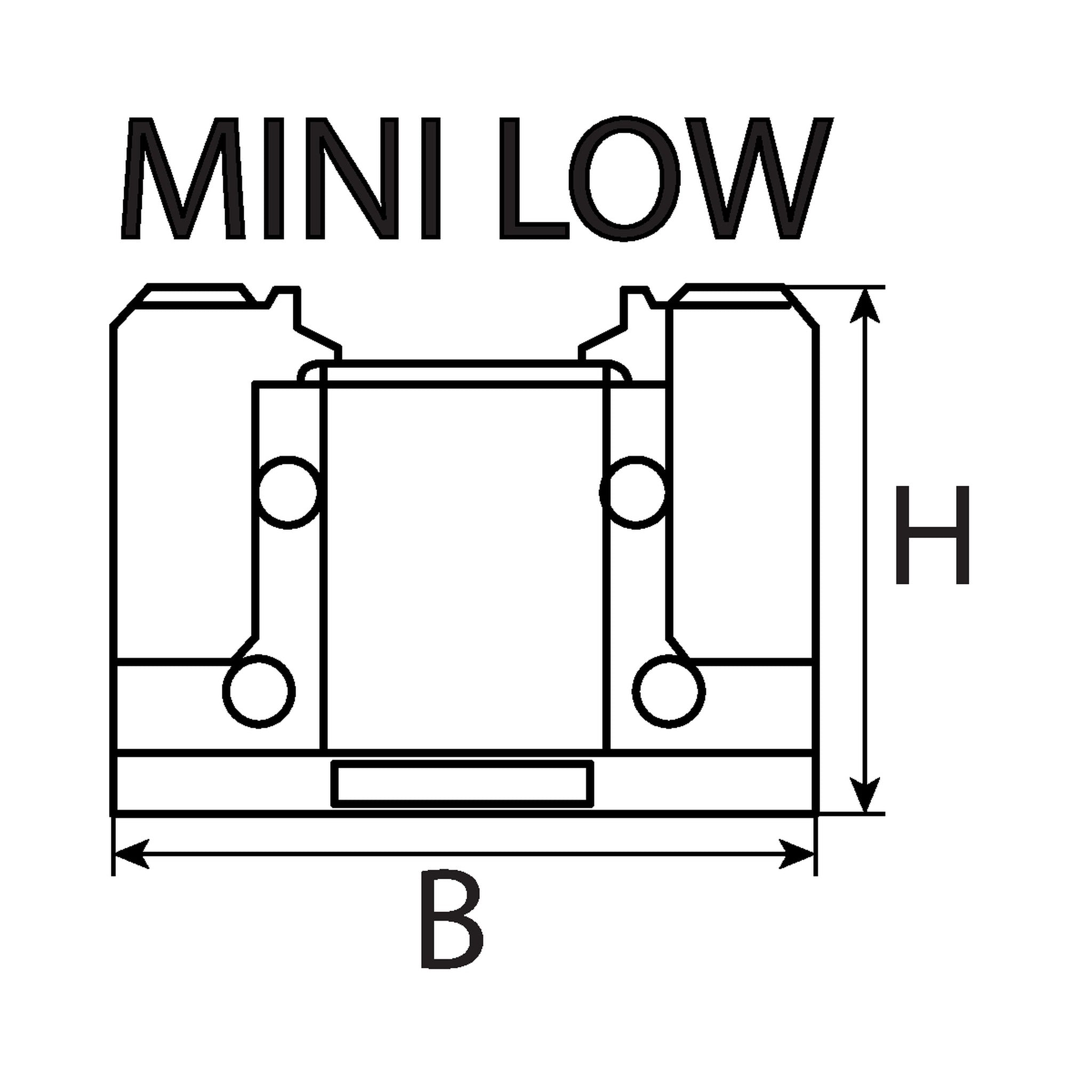

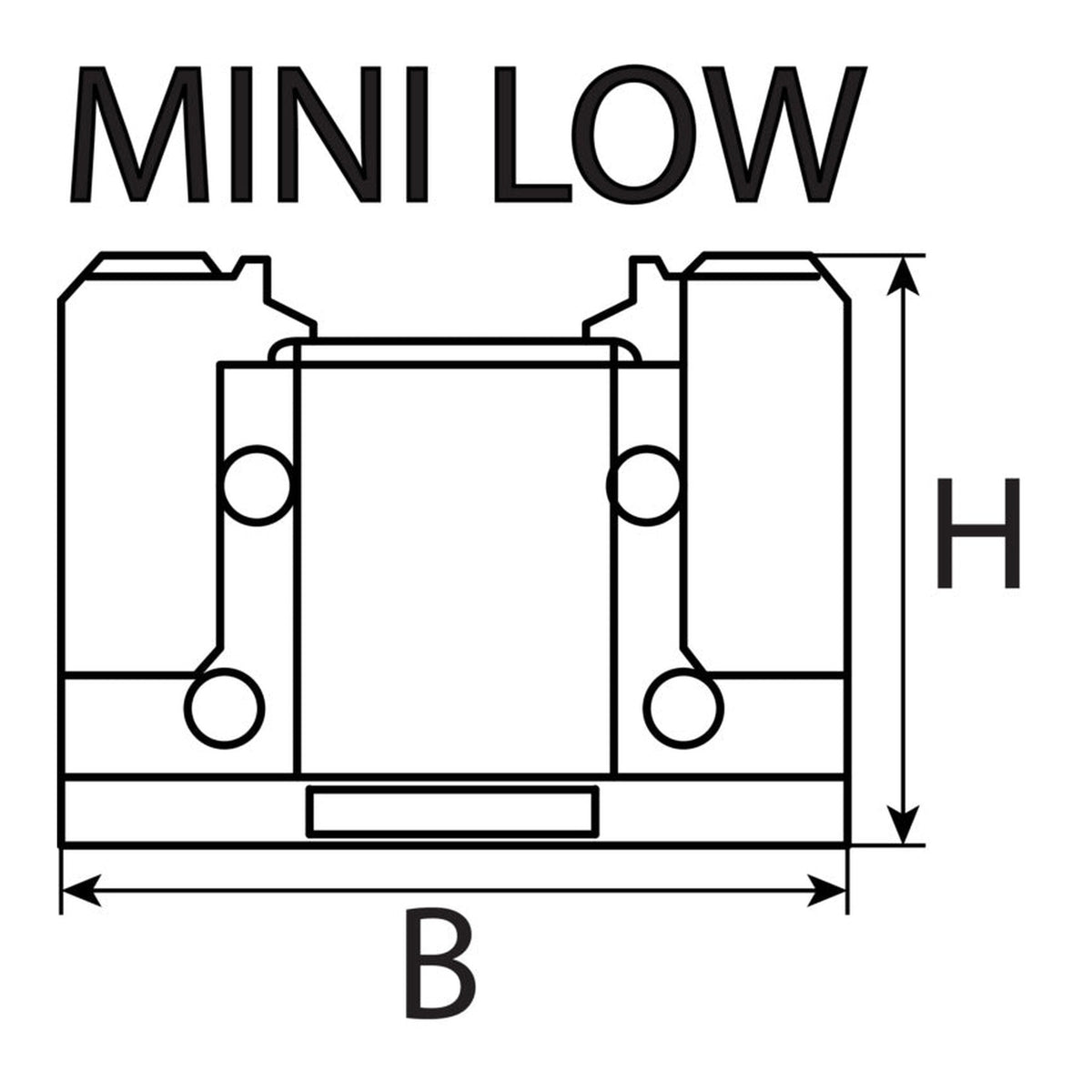

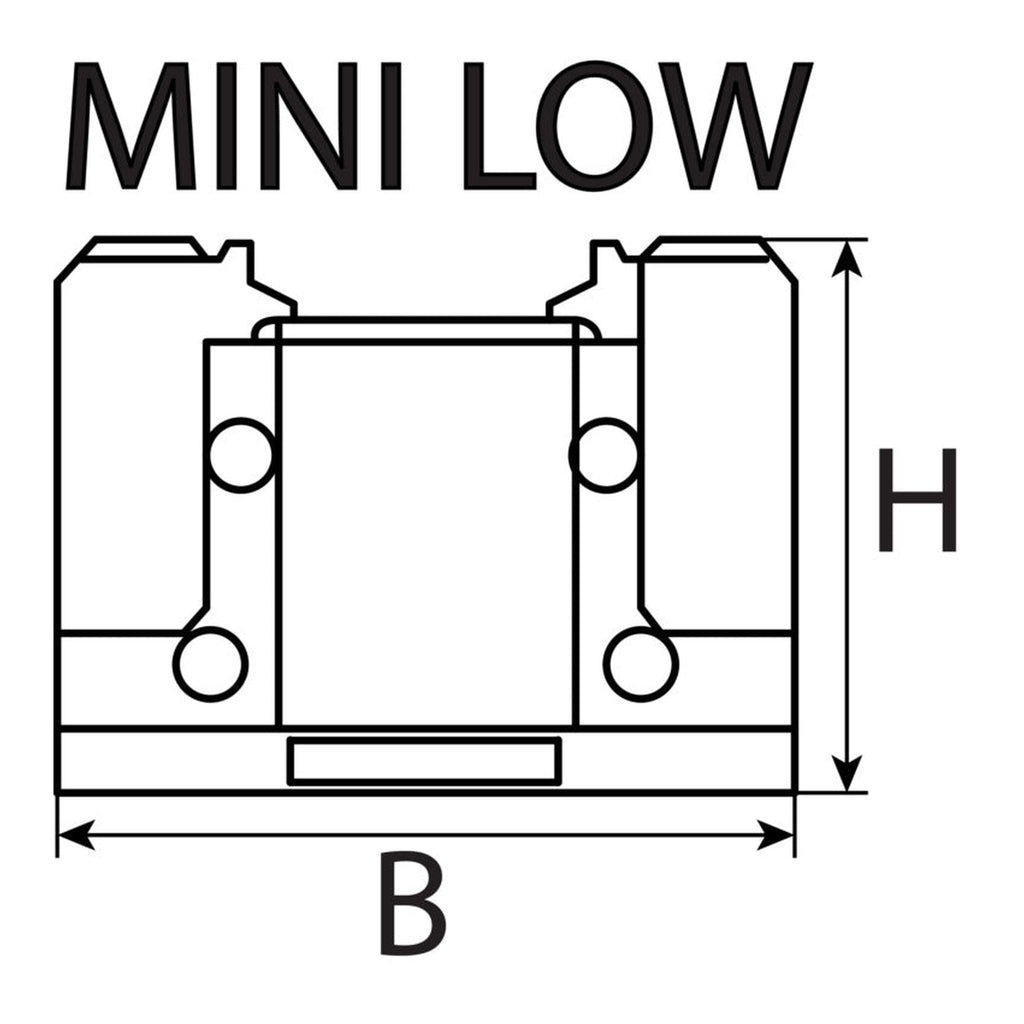

• 10,9 mm mal 8,7 mm: Nennlänge und Breite beschreiben den Körper mit seinen Flachsteckern. Welche Aufnahme an der Einbaustelle sitzt, geht aus den beiden Zahlen nicht hervor.
• Farbe je Stromangabe: Die Stromangaben sind über Farben gekennzeichnet. Innerhalb dieser Reihe fällt eine Farbe auf zwei Werte, und bei anderen Sicherungsbauarten bezeichnet dieselbe Farbe wieder andere.

Häufige Fragen

Warum tragen zwei Ausführungen die Farbe Braun?

Braun steht in dieser Reihe sowohl bei 5 A als auch bei 7,5 A. In anderen Sicherungsreihen wird an derselben Stelle zwischen Hellbraun und Braun unterschieden; diese Unterscheidung führt die Reihe hier nicht. Für die Auswahl gilt deshalb die Stromangabe und nicht der Farbeindruck.

Passt die flache Ausführung in einen vorhandenen Steckplatz?

Das entscheidet die Aufnahme im Kasten, nicht die Bezeichnung: Low Profile beschreibt allein die geringere Gesamthöhe. Ob die Kontakte in einem vorhandenen Halter sicher fassen, ist an der Einbaustelle zu vergleichen; eine Zusage für einen bestimmten Sicherungskasten oder ein bestimmtes Fahrzeug ist mit der Bauform nicht verbunden.
