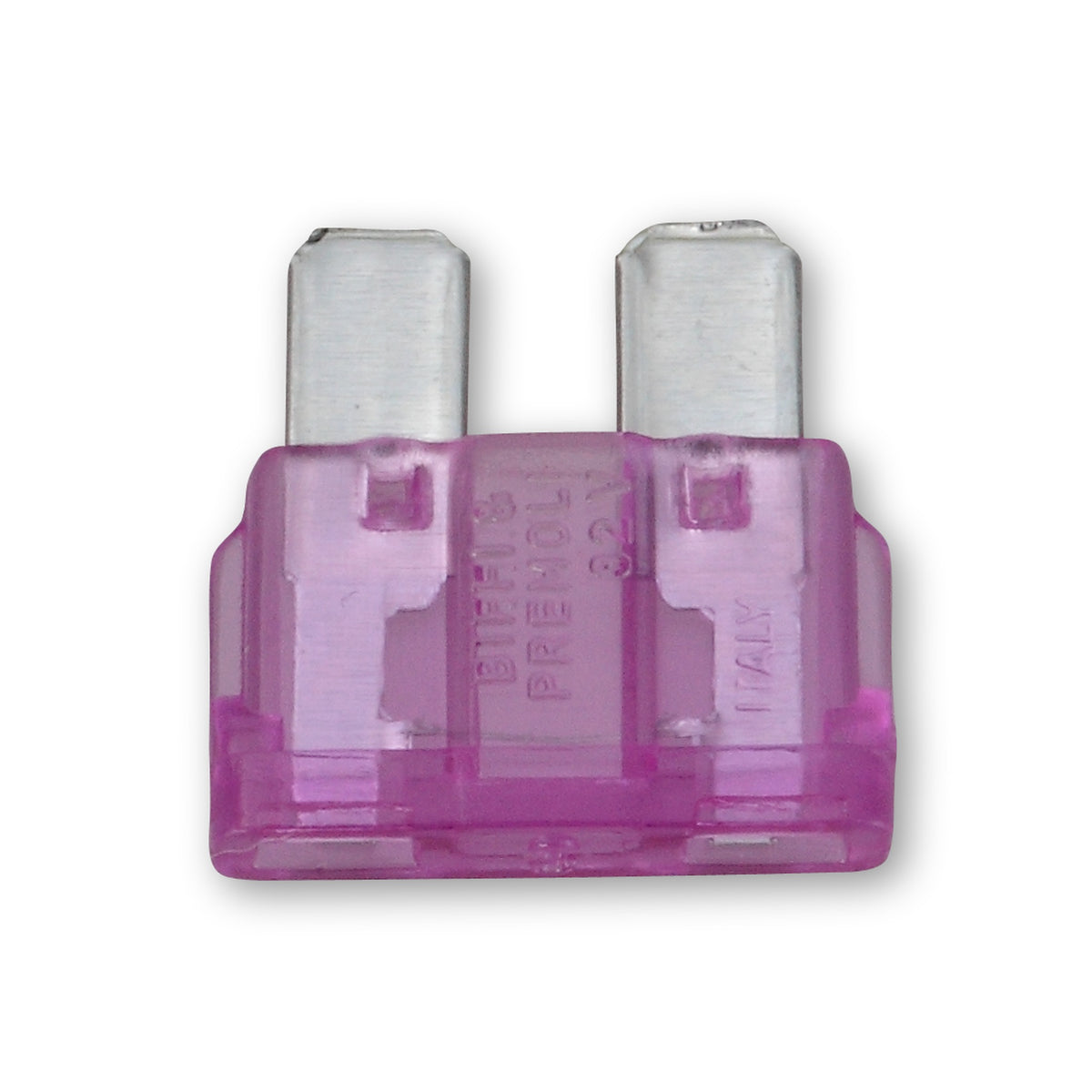

Kfz-Flachstecksicherung Standard, DIN 72581-3, 19,3 × 12 mm

Der Leiter gibt nach, bevor die Leitung heiß wird

In einem Stromkreis des Fahrzeugs übernimmt eine Flachstecksicherung den Überstromschutz. Steigt die Stromstärke über den festgelegten Wert, schmilzt der Leiter im Gehäuse ab und trennt den Kreis. Am ausgefallenen Teil ist das später zu erkennen: Bei einer durchgebrannten Sicherung ist das Element in ihr geschmolzen oder gebrochen. Repariert wird an dieser Stelle nichts, der Einsatz wird getauscht.

Über den Sitz entscheiden die Klingen, nicht die Zahl

Zwei flache Zungen stecken in die Kontakte der Aufnahme, der Kunststoffkörper bleibt außen und lässt sich zum Ziehen greifen. Ob ein Einsatz in eine Aufnahme gehört, entscheidet sich damit an der Steckgeometrie und nicht an der Stromangabe. Umgekehrt gilt dasselbe: Ein sauberer Sitz sagt noch nicht, dass die Stromangabe zu dem Kreis dahinter gehört. Beides wird getrennt geprüft.

Merkmale, die bei der Auswahl zählen

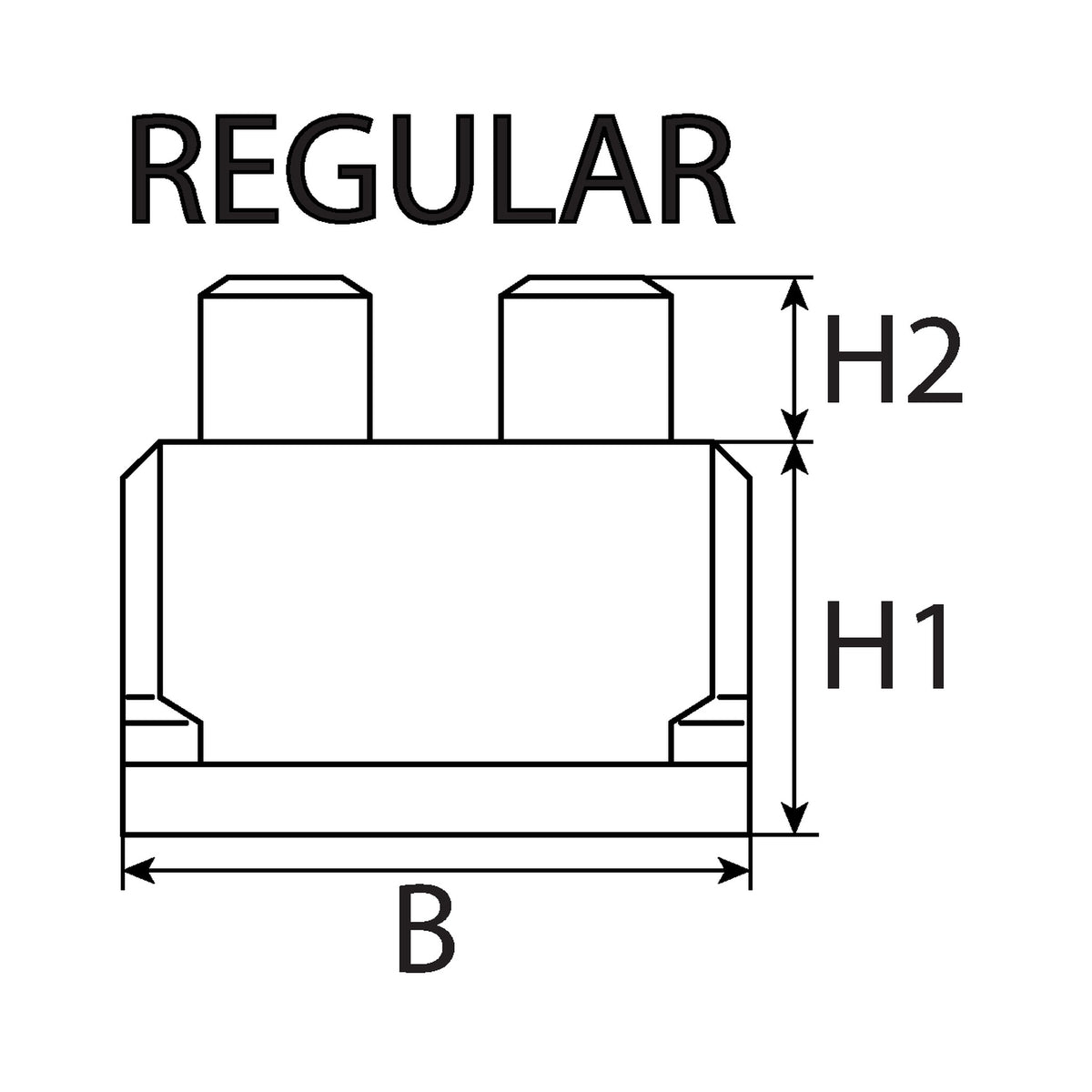

• Klingen 5,2 mm breit, 6,5 mm lang, 0,64 mm stark: Diese drei Maße beschreiben den Teil, der in die Kontakte greift. An ihnen unterscheiden sich die Steckformen voneinander.
• Stärke 5 mm: So viel baut das Gehäuse quer zu den Zungen auf. In einer dicht besetzten Reihe ist das das Maß, das über den Platz nebeneinander entscheidet.
• Farbe je Ausführung: Die Stromangabe ist über eine Farbcodierung gekennzeichnet. Innerhalb dieser Reihe gehört zu jeder Farbe eine Stromangabe; darüber hinaus trägt die Farbe nichts.

Häufige Fragen

Wonach richtet sich die Stromangabe?

Nach dem Stromkreis und der Leitung, die geschützt werden sollen. Wird eine durchgebrannte Sicherung ersetzt, stimmen die elektrischen Nennwerte des Ersatzes mit denen der ausgefallenen überein. Eine höhere Stromangabe schützt nicht besser, sondern kann Schäden und einen Brand nach sich ziehen. Ein Stück Draht oder eine Aluminiumfolie tritt an die Stelle einer Sicherung auch für kurze Zeit nicht.

Kann die Farbe die Auswahl abnehmen?

Beim Greifen im Sortimentskasten hilft sie, für die Auswahl trägt sie nicht. Über verschiedene Sicherungsbauformen hinweg steht dieselbe Farbe für ganz verschiedene Stromangaben, und in einer benachbarten Reihe führt derselbe Farbname sogar zwei Werte nebeneinander.

Was folgt aus der Normangabe?

Benannt ist damit die Flachsicherungsform. Die zugehörige Reihe behandelt Flachsicherungseinsätze der Formen C, E und F für Kleinspannungsanlagen in Straßenfahrzeugen. Eine bestätigte Übereinstimmung, eine Prüfbescheinigung oder eine Typzuordnung spricht die Angabe nicht aus; die genannte Ausgabe ist zurückgezogen.
