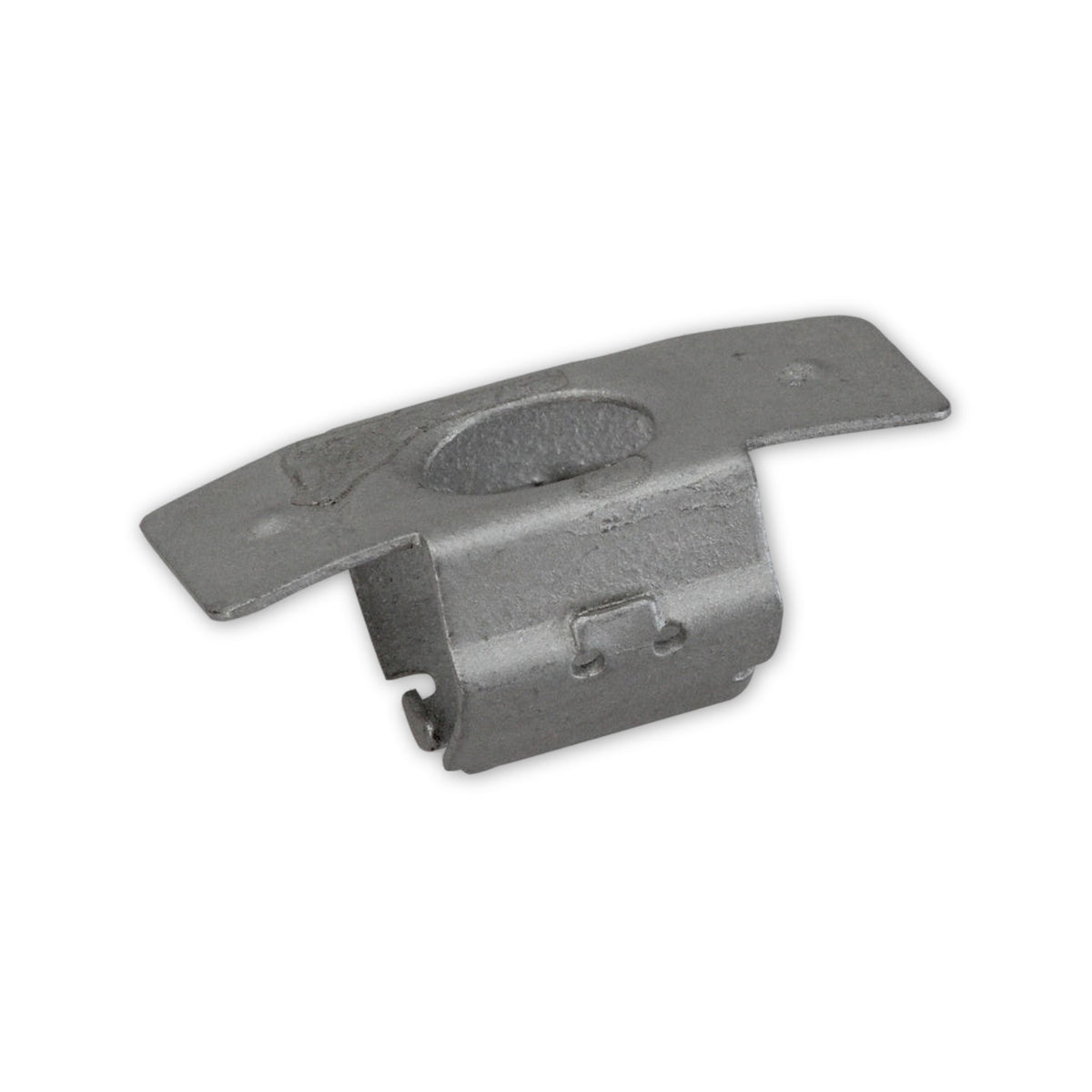

Kfz-Klemmstift silber, Kopf 23 × 11 mm, L 9,5 mm

Der Kopf ist kein Kreis

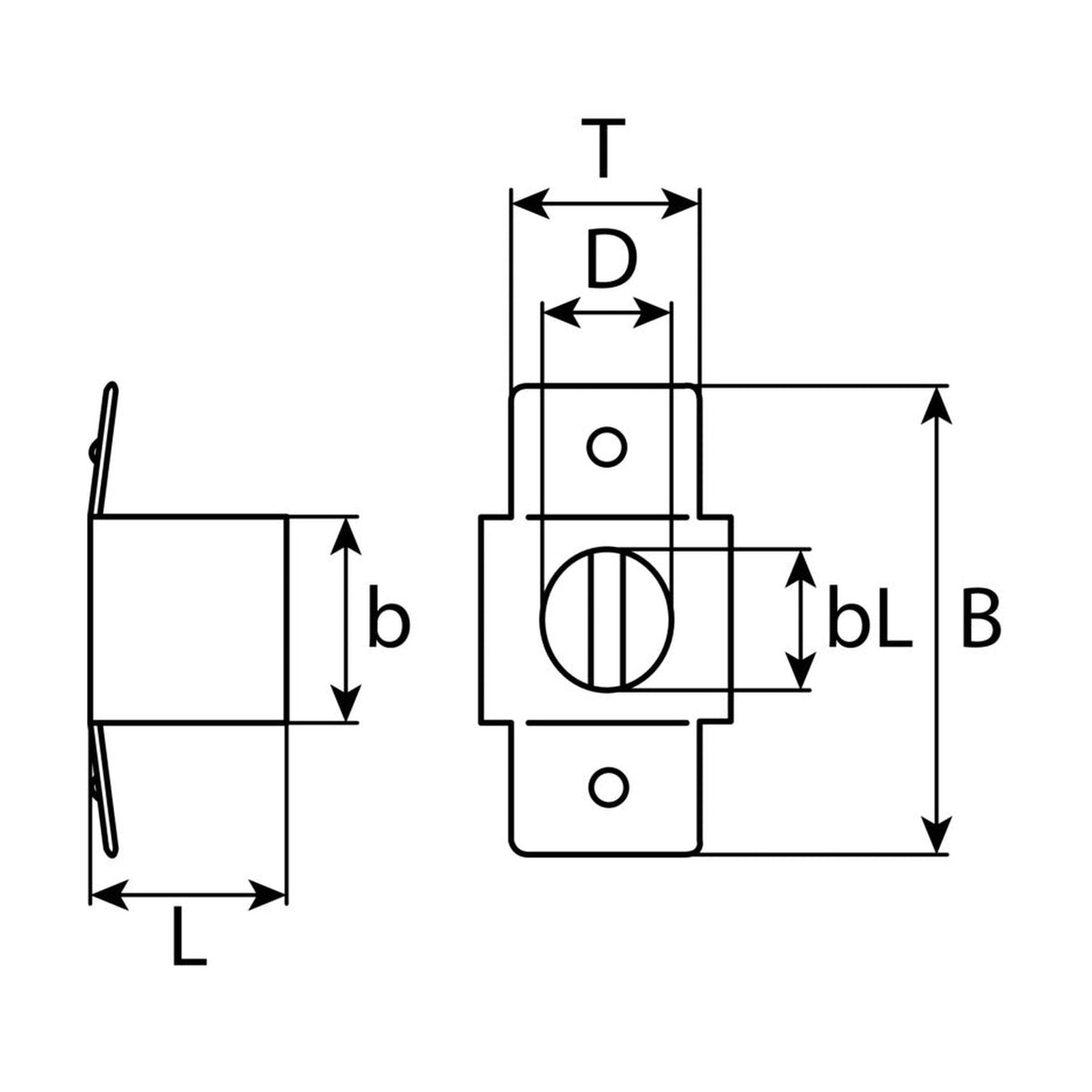

Quer misst er 23 mm, längs 11 mm. Über der Öffnung liegt damit keine runde Scheibe, sondern eine längliche Brücke, die in der einen Richtung gut doppelt so weit greift wie in der anderen. Beim Einsetzen kommt es deshalb darauf an, wie herum das Teil zu liegen kommt. Flach baut es ohnehin: 9,5 mm misst der Stift über alles, und viel mehr als der Kopf bleibt außen nicht zu sehen.

Das Maß für die Öffnung steht dabei

6,1 mm sind für die aufnehmende Bohrung angeführt. Diese Zahl trägt längst nicht jede Ausführung der Warengruppe, und wo sie fehlt, bleibt nur das Nachmessen am ausgebauten Teil. Daneben steht ein zweiter Wert, nämlich 9,9 mm Breite am Stift selbst. Die beiden Angaben meinen verschiedene Strecken; für den Abgleich mit dem Blech zählt die erste.

Häufige Fragen

Reicht der Stift allein?

Zur Verbindung gehört das Teil hinter dem Blech. Bei der Metallbauart ist das ein Halter, in den der Fortsatz einfährt und der ihn nach einer Vierteldrehung festhält; andere Bauarten arbeiten mit einem Clip oder mit einer Schnappmutter aus einem zugehörigen Satz. Ob dieses Gegenstück am Fahrzeug noch sitzt, unbeschädigt ist und zum Stift passt, gehört damit zur Auswahl.

Passt der Stift an mein Fahrzeug?

Über die zugeordnete Vergleichsnummer lässt sich die Befestigungsstelle eingrenzen, mehr steckt nicht darin: weder eine Gleichheit mit dem ab Werk verbauten Teil noch eine Freigabe für ein bestimmtes Baujahr. Öffnung, Blechdicke, Einbaulage und Gegenstück vergleichst Du am Objekt.

Wo gehört eine solche Befestigung nicht hin?

Angeführt sind Verkleidungen sowie Schutz-, Dämm- und Hitzebleche an der Außenseite des Fahrzeugs, also Abdeckungen, die für einen Ölwechsel oder eine Reparatur herunterkommen. Nicht dazu zählen Fahrwerk, Lenkung, Bremsanlage, Sitze und Rückhaltesysteme: Wo ein Versagen die Fahrsicherheit berührt, gilt allein, was für das Fahrzeug vorgesehen ist. Werte zum Halten, zum Auszug oder zum Anzugsmoment führt diese Warengruppe ohnehin nicht.
