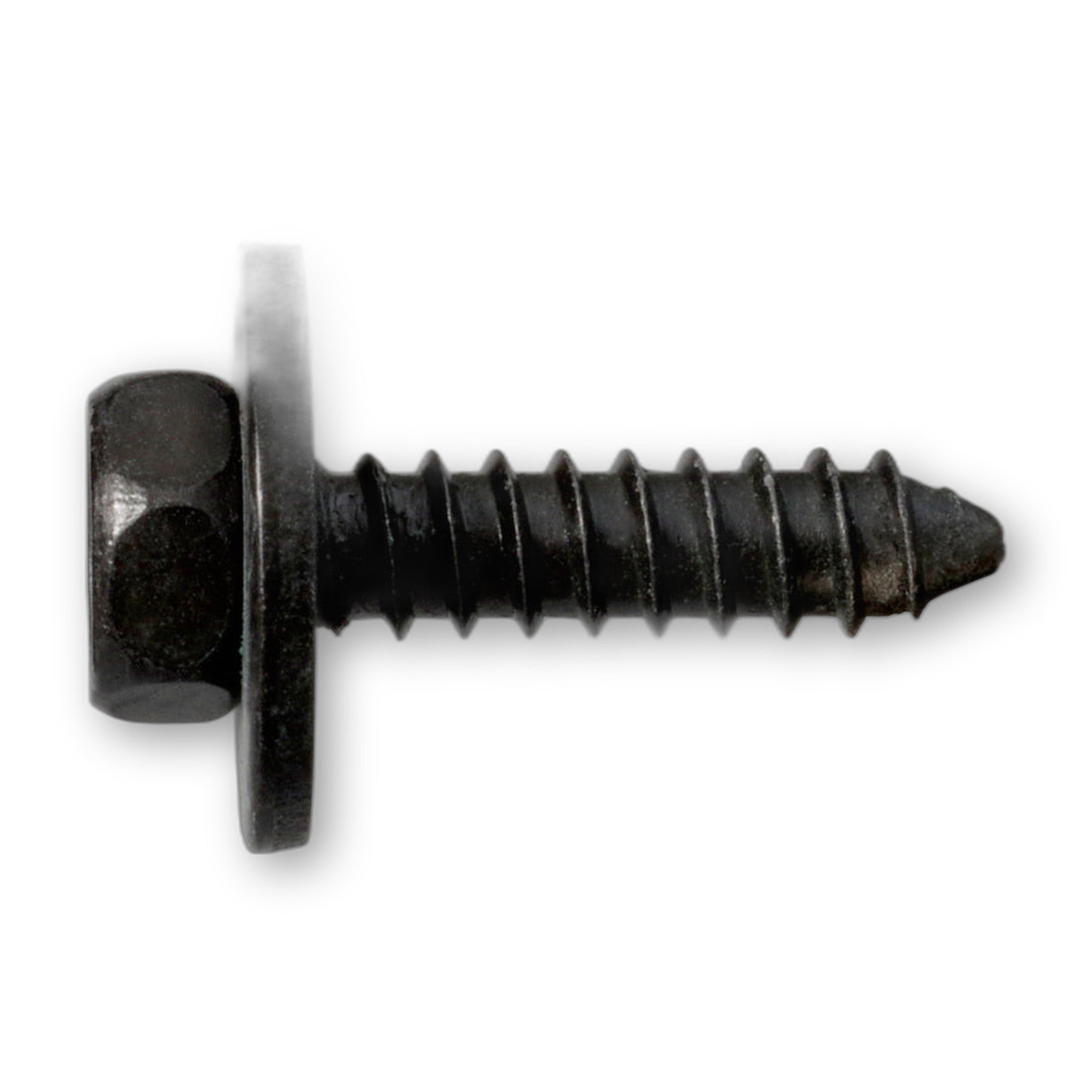

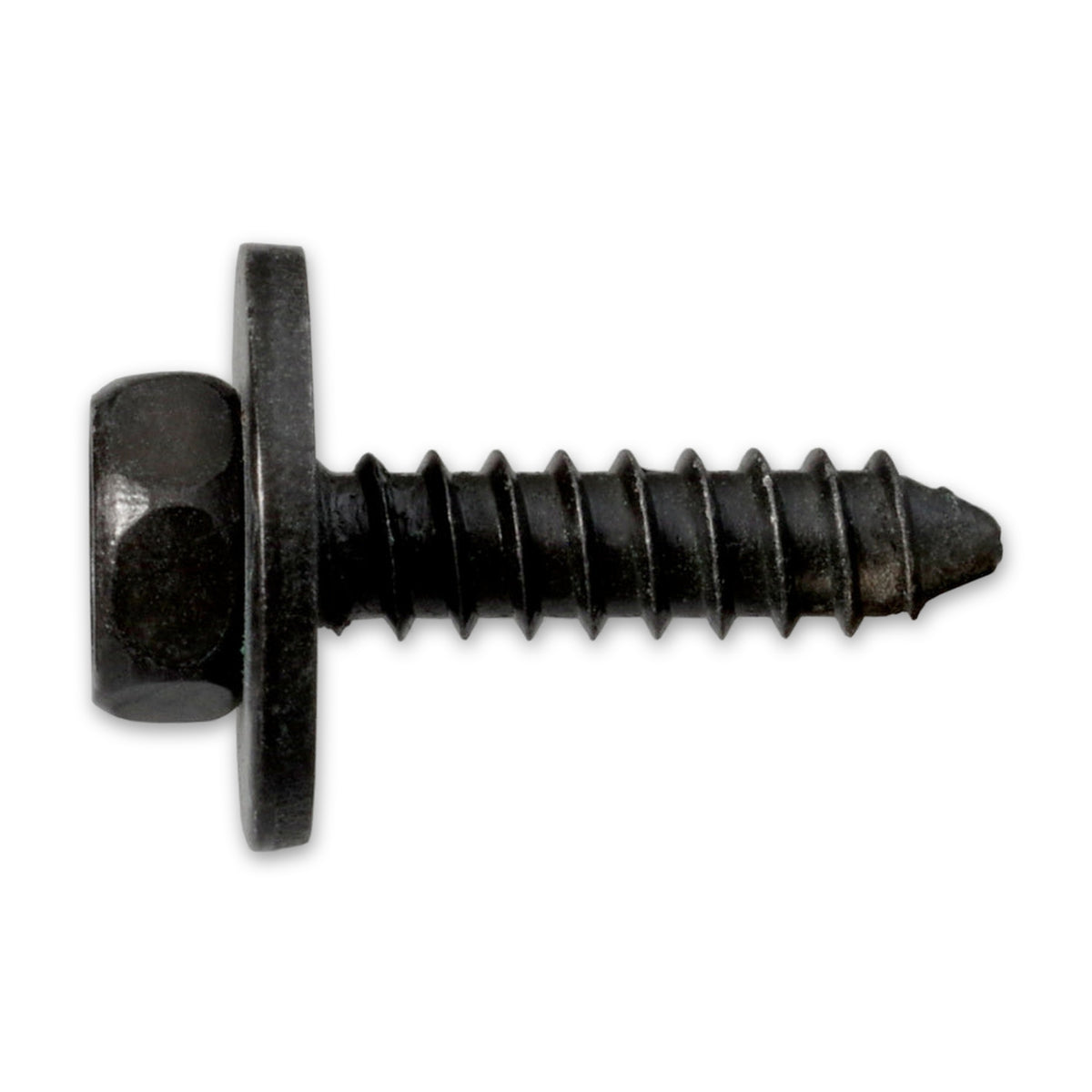

Kfz-Kombischraube, Scheibe 15 mm, 4,8 × 19 mm, schwarz verzinkt

Die Auflage misst gut das Dreifache des Schafts

Der Schaft dieser Schraube ist 4,8 mm stark, die flache Scheibe darunter 15 mm breit. Beim Anziehen trifft die Kraft damit nicht allein auf den schmalen Rand des Kopfes, sondern auf einen Ring, der weit darüber hinausreicht. Kombischrauben zählen zu den Setzsicherungen, und als Wirkprinzip gilt dort die Verminderung der Flächenpressung: Mit größerer Kopfauflage geht nach dieser Darstellung die Neigung zum Setzen und Kriechen an den Auflageflächen zurück. Eine Sicherungswirkung dieser Schraube folgt daraus nicht.

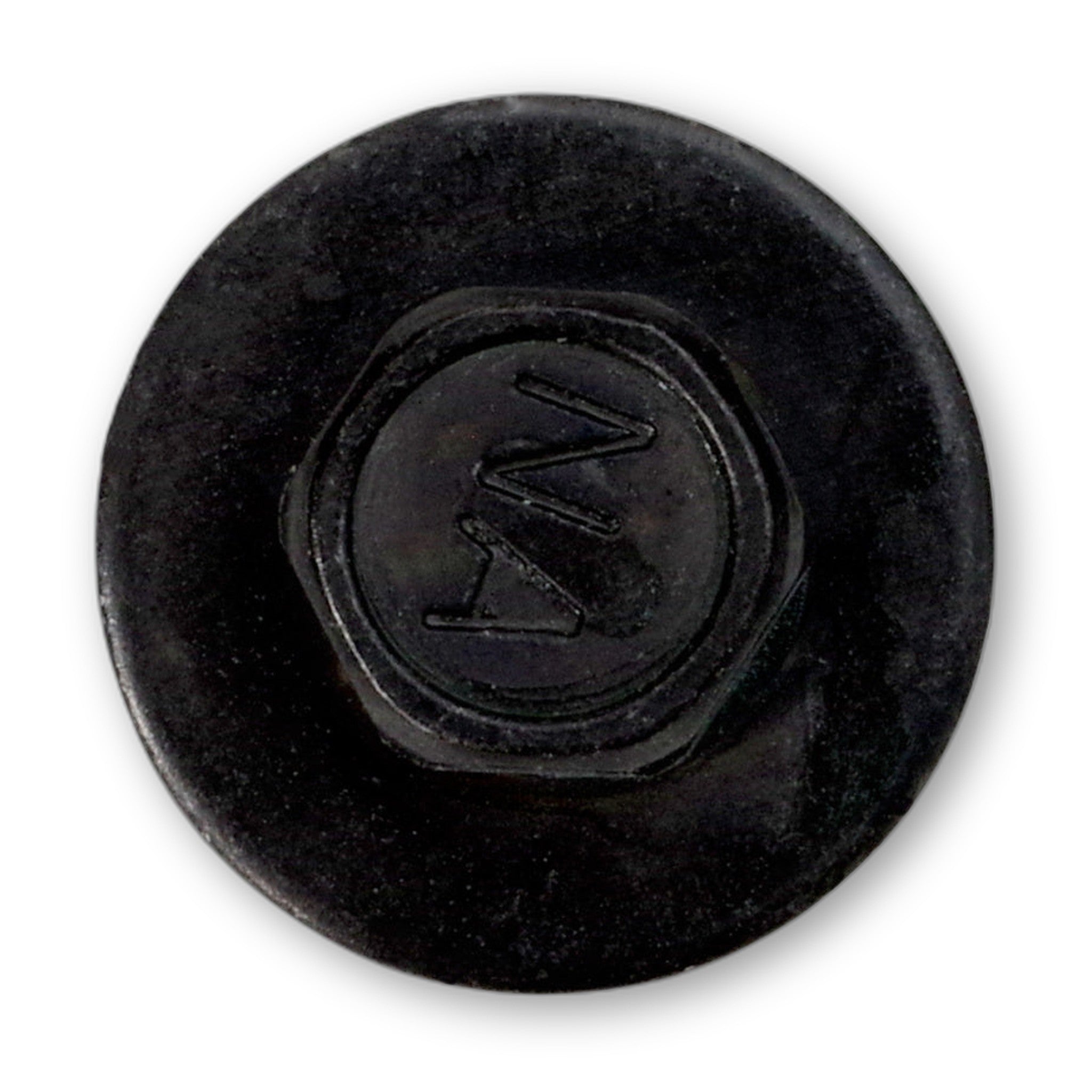

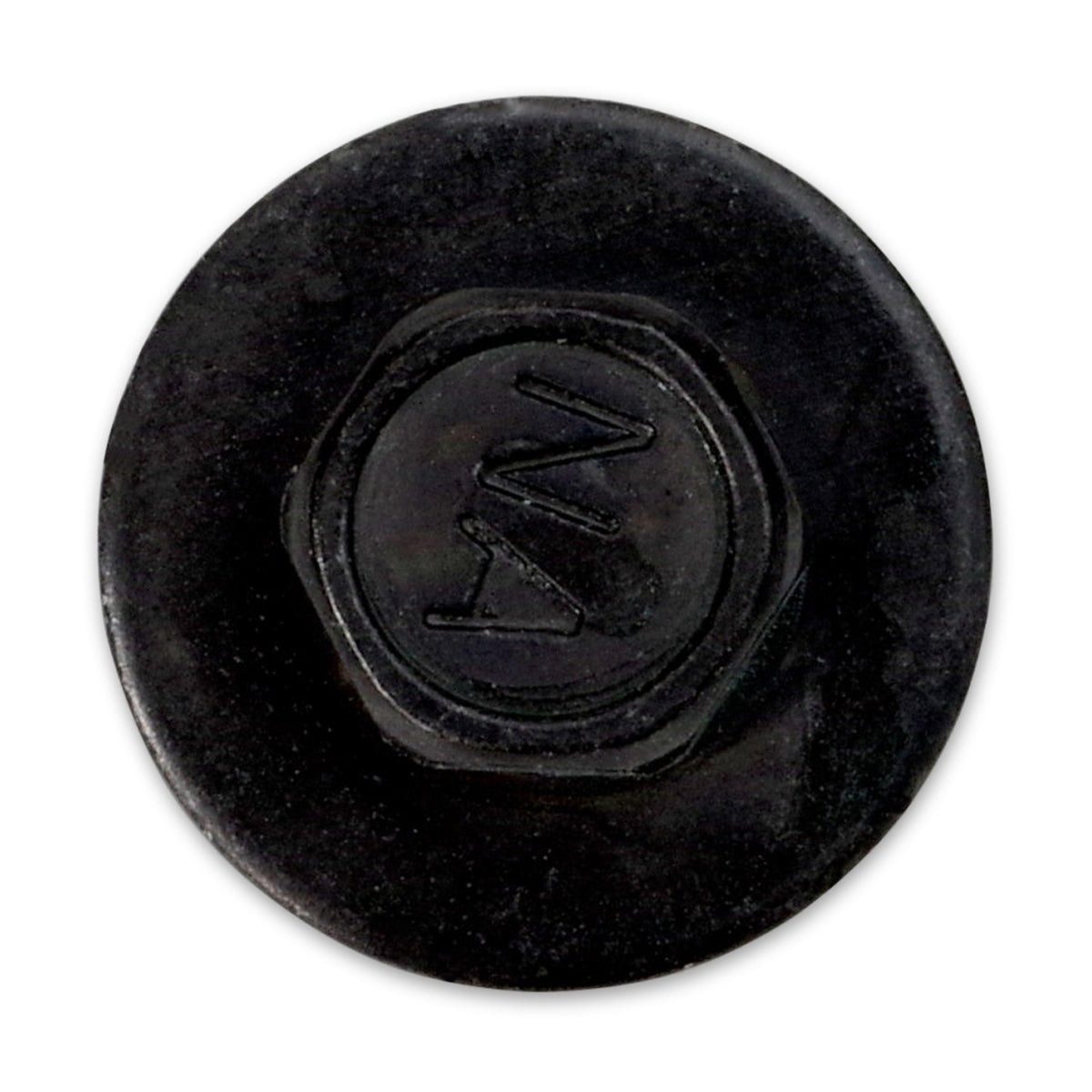

Gedreht wird außen am Kopf, der 3 mm aufträgt

Das Werkzeug fasst den Kopf von außen; die Schlüsselweite beträgt 8 mm. Über der Scheibe steht dafür eine Kopfhöhe von 3 mm zur Verfügung, sodass die Verschraubung nach oben wenig aufbaut. Wer die Stelle vorbereitet, sieht vor allem auf die Fläche rund um die Bohrung: Mit 15 mm ist die Scheibe das breiteste Maß der ganzen Schraube, und ihre Auflage kommt nur dort zum Tragen, wo dieser Bereich eben und frei bleibt.

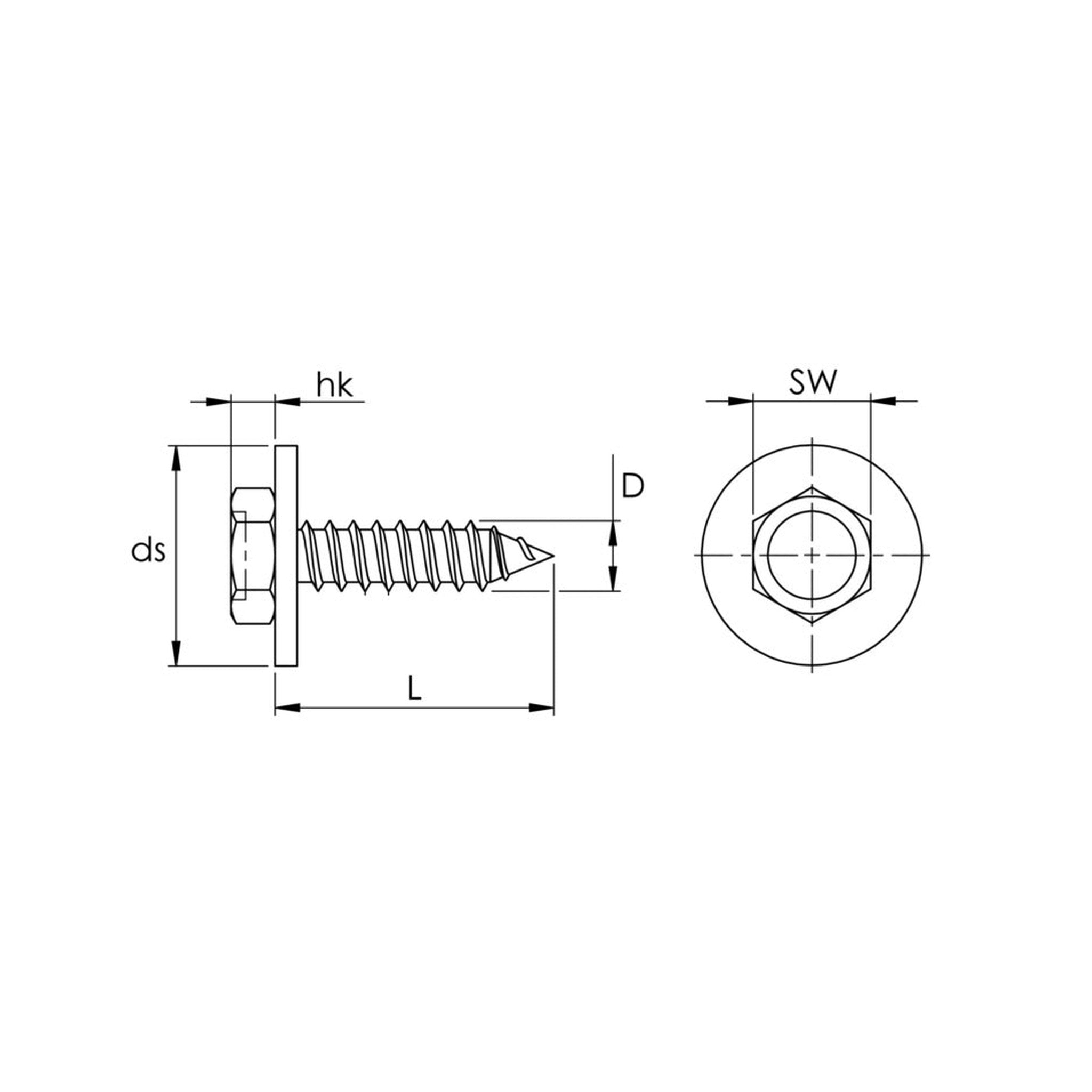

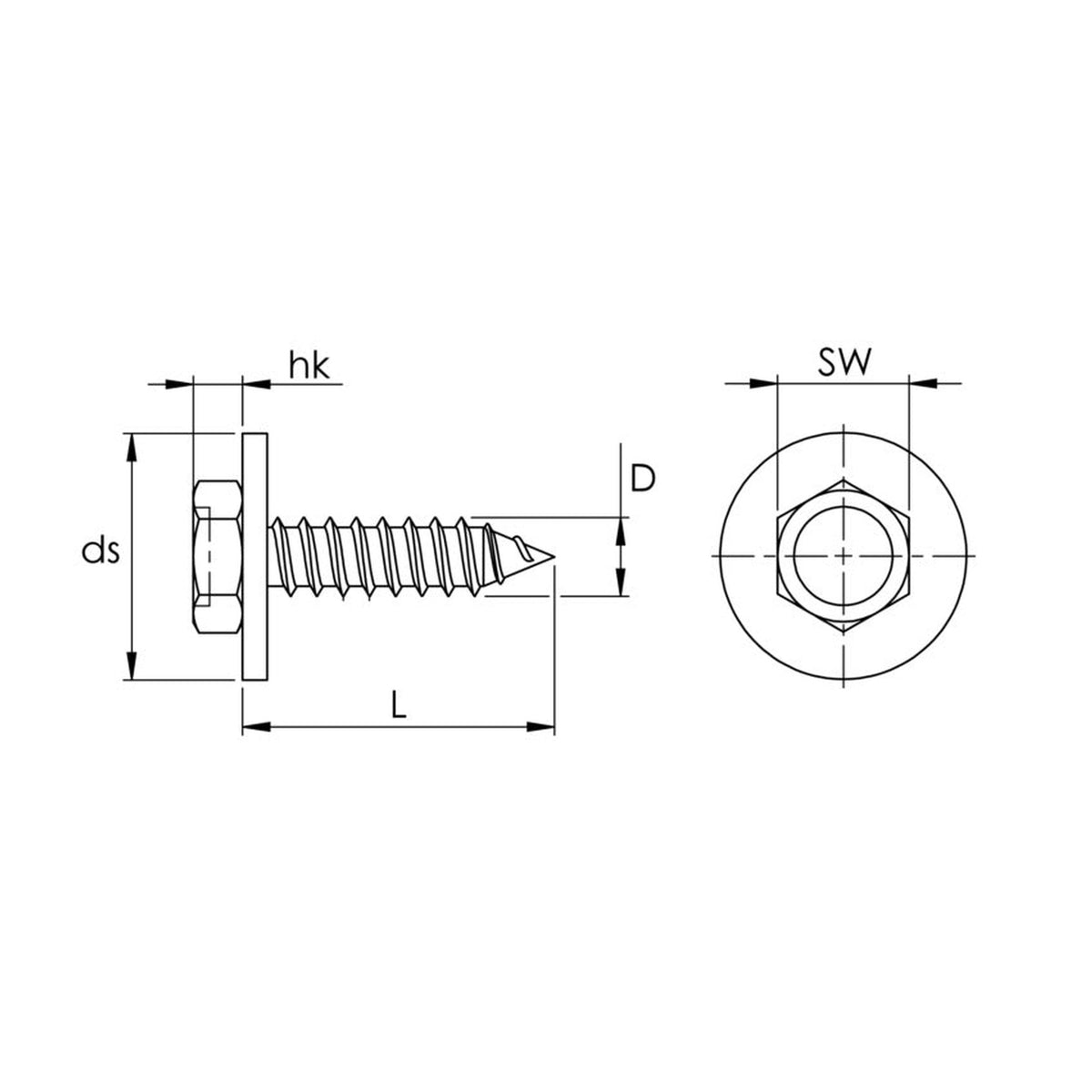

Die vier Maße, die bei der Auswahl zählen

• Scheibendurchmesser 15 mm: Das Maß der Auflage unter dem Kopf, nicht das des Kopfes selbst.
• Kopfhöhe 3 mm: So weit ragt der Kopf über die Scheibe hinaus; mehr Bauhöhe entsteht an dieser Seite der Verbindung nicht.
• Schlüsselweite 8 mm: Das Maß des Außenantriebs, an dem Nuss oder Schlüssel greifen.
• Schaft 4,8 mm bei 19 mm Länge: Stärke und Länge grenzen ein, welche Bohrung und welche Einschraubtiefe überhaupt in Frage kommen.

Häufige Fragen

Wodurch unterscheiden sich die beiden Ausführungen?

Allein durch die Packung. Maße, Werkstoff und Oberfläche stimmen überein, sodass sich die Wahl nach der benötigten Menge richtet.

Warum steht neben dem Scheibenmaß noch eine Schlüsselweite?

Beide Angaben beschreiben verschiedene Stellen der Schraube. Die Schlüsselweite von 8 mm gehört zum Antrieb am Kopf und bestimmt die Größe von Nuss oder Schlüssel, die 15 mm gehören zur Scheibe darunter und beschreiben allein die Auflage.

Sagt die Vergleichsnummer eine Passung zu?

Nein. Die Nummer benennt den Verwendungszweck, dem die Schraube zugeordnet ist, und erleichtert das Auffinden; über eine Gleichwertigkeit mit einem Teil des Fahrzeugherstellers und über die Passung an einer bestimmten Befestigungsstelle sagt sie nichts.
