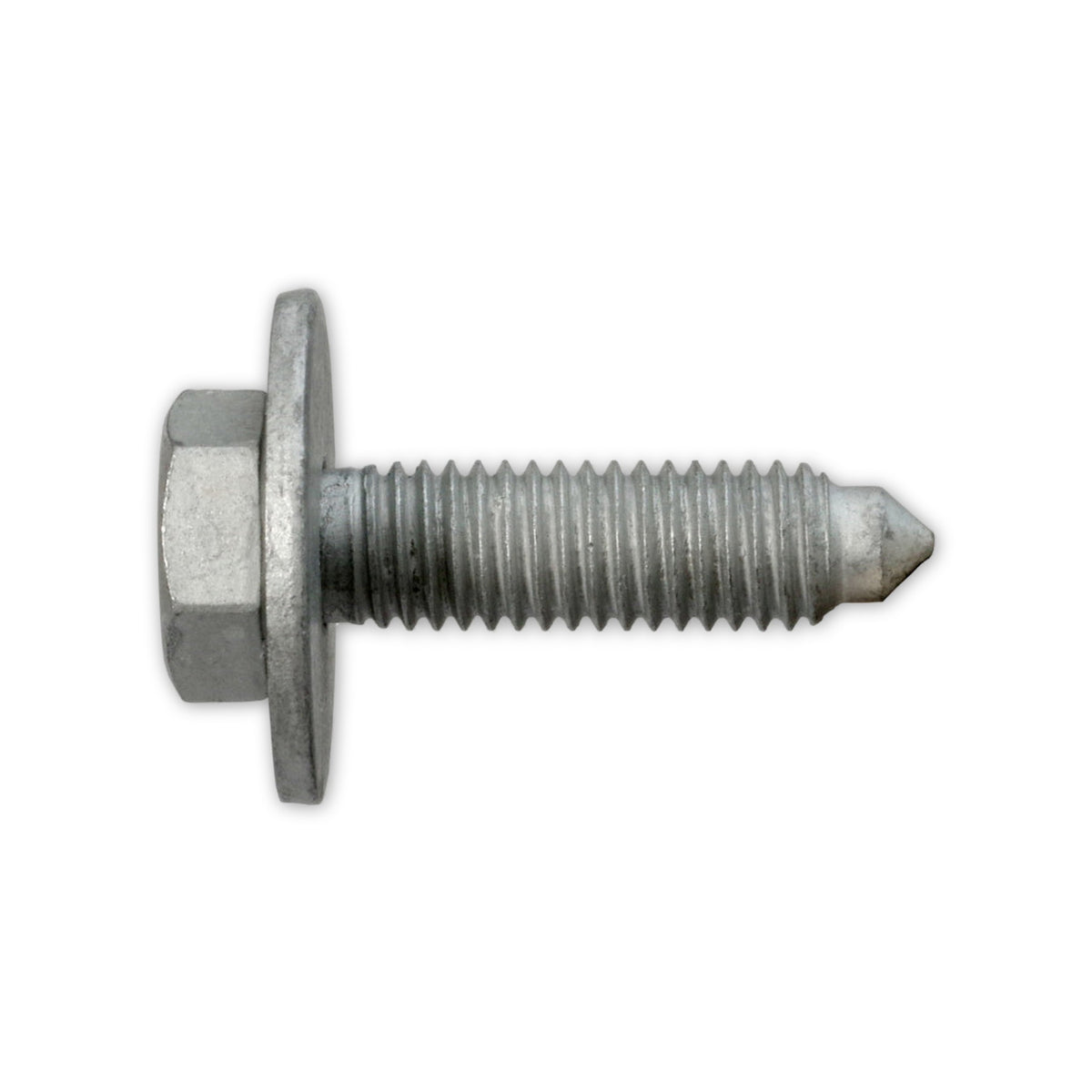

Kfz-Kombischraube M8 × 30, Stahl Zink-Lamelle silber

Vierundzwanzig Millimeter Auflage auf acht Millimeter Gewinde

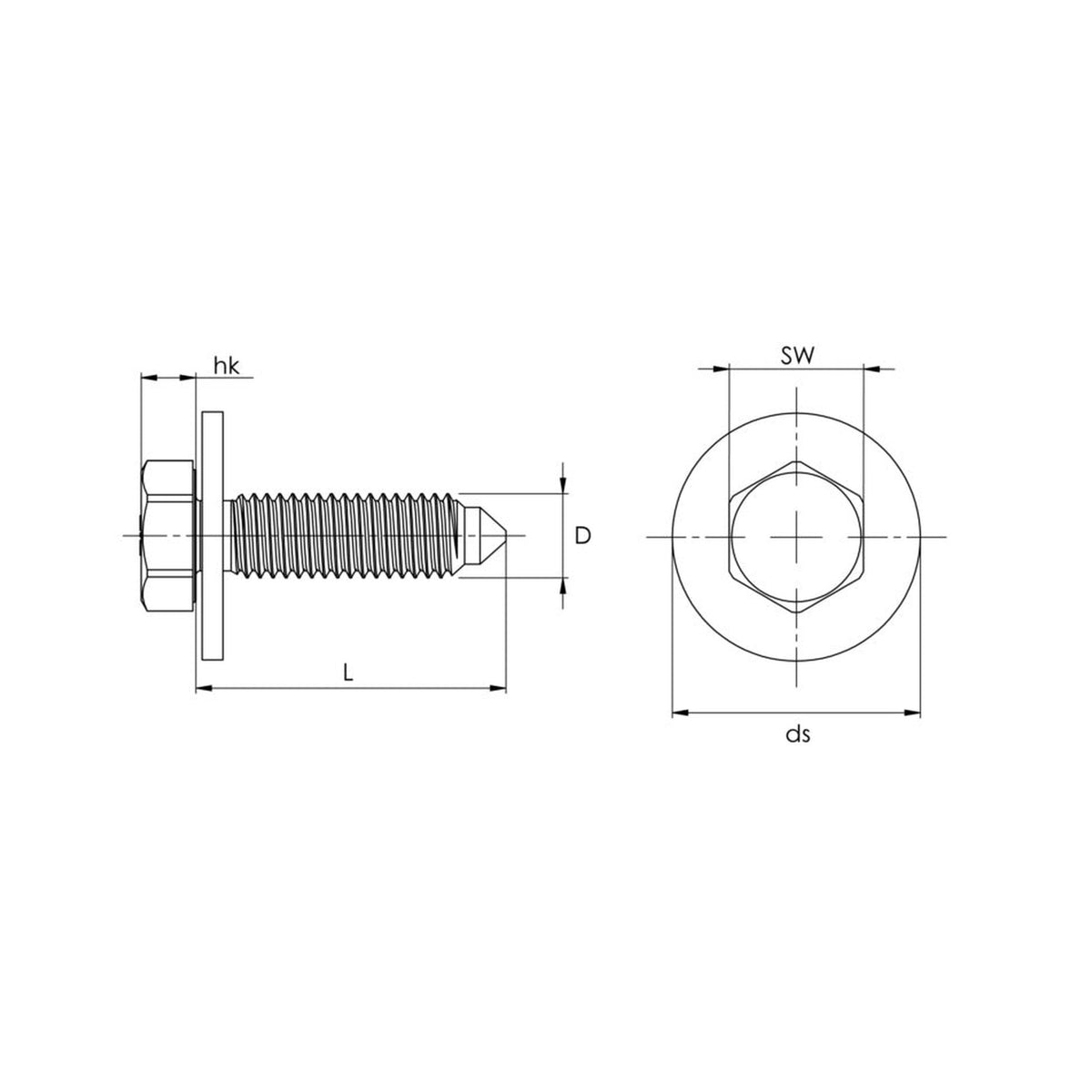

Unter dem Kopf sitzt eine flache Scheibe von 24 mm Durchmesser, dreimal so breit wie das Gewinde darunter. Die Auflage reicht damit weit über das Loch hinaus, und rund um die Bohrung braucht es eine ebene Fläche in dieser Breite.

Was über der Fläche stehen bleibt

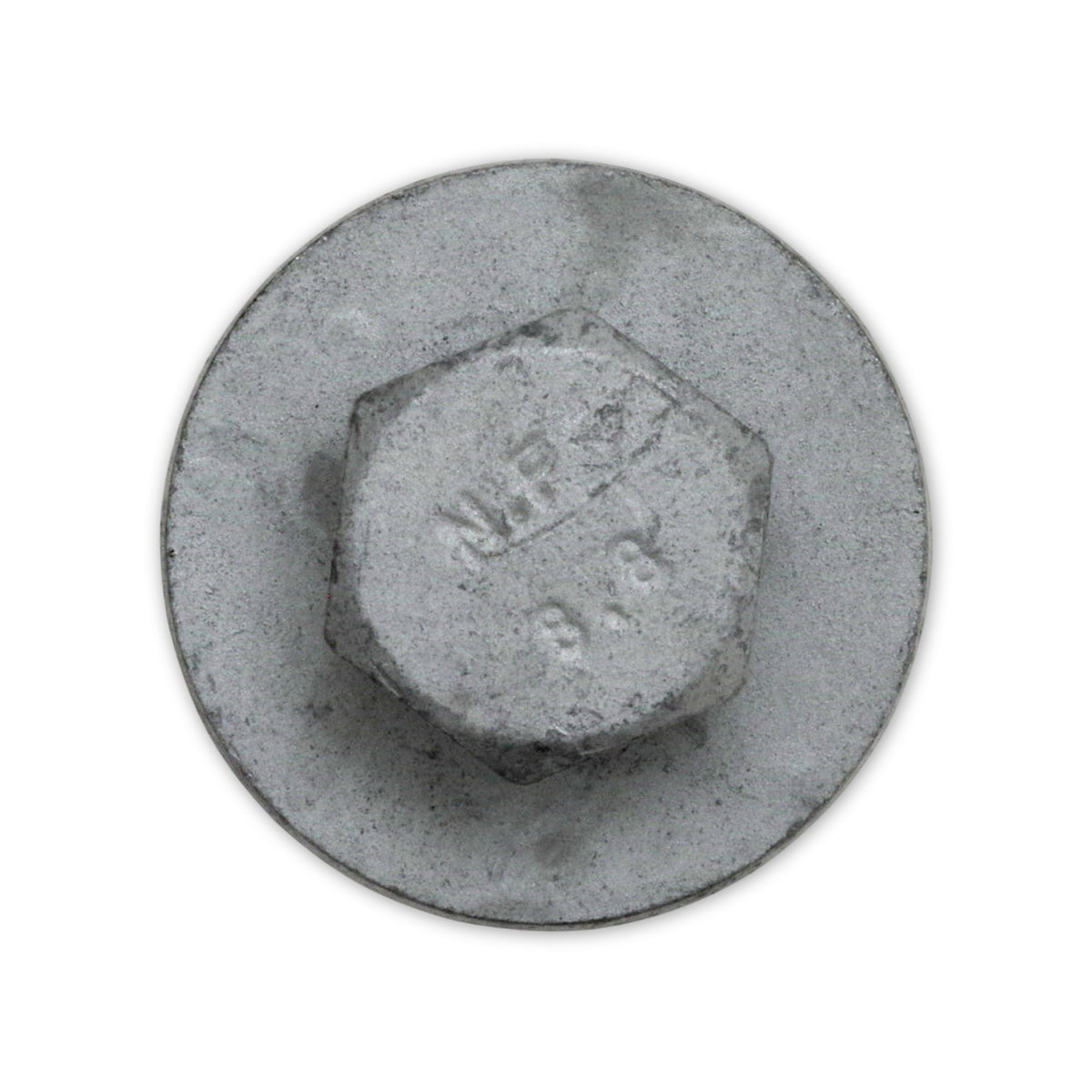

Über der Scheibe trägt der Kopf noch einmal 5,3 mm auf. Gefasst wird er von außen: Der Sechskant misst 13 mm über die Flächen, und danach richtet sich die Nuss oder der Schlüssel.

Häufige Fragen

Warum sitzt unter dem Kopf überhaupt eine Scheibe?

Kombischrauben werden als Bauform bei den Setzsicherungen geführt; als Wirkprinzip ist dort die geringere Flächenpressung an der Auflage beschrieben, mit der auch das Setzen und Kriechen zurückgeht. Gemeint ist damit die Bauform im Allgemeinen. Für diese Schraube ist keine Sicherungswirkung ausgesprochen.

Lässt sich stattdessen eine Schraube mit loser Scheibe einsetzen?

Bei dieser Bauform gehören Schraube und Scheibe zusammen und werden als ein Teil geführt. Welche Auflage an einer Verschraubung vorgesehen ist und ob eine lose Scheibe dort dasselbe leistet, entscheidet sich an der Stelle selbst.
