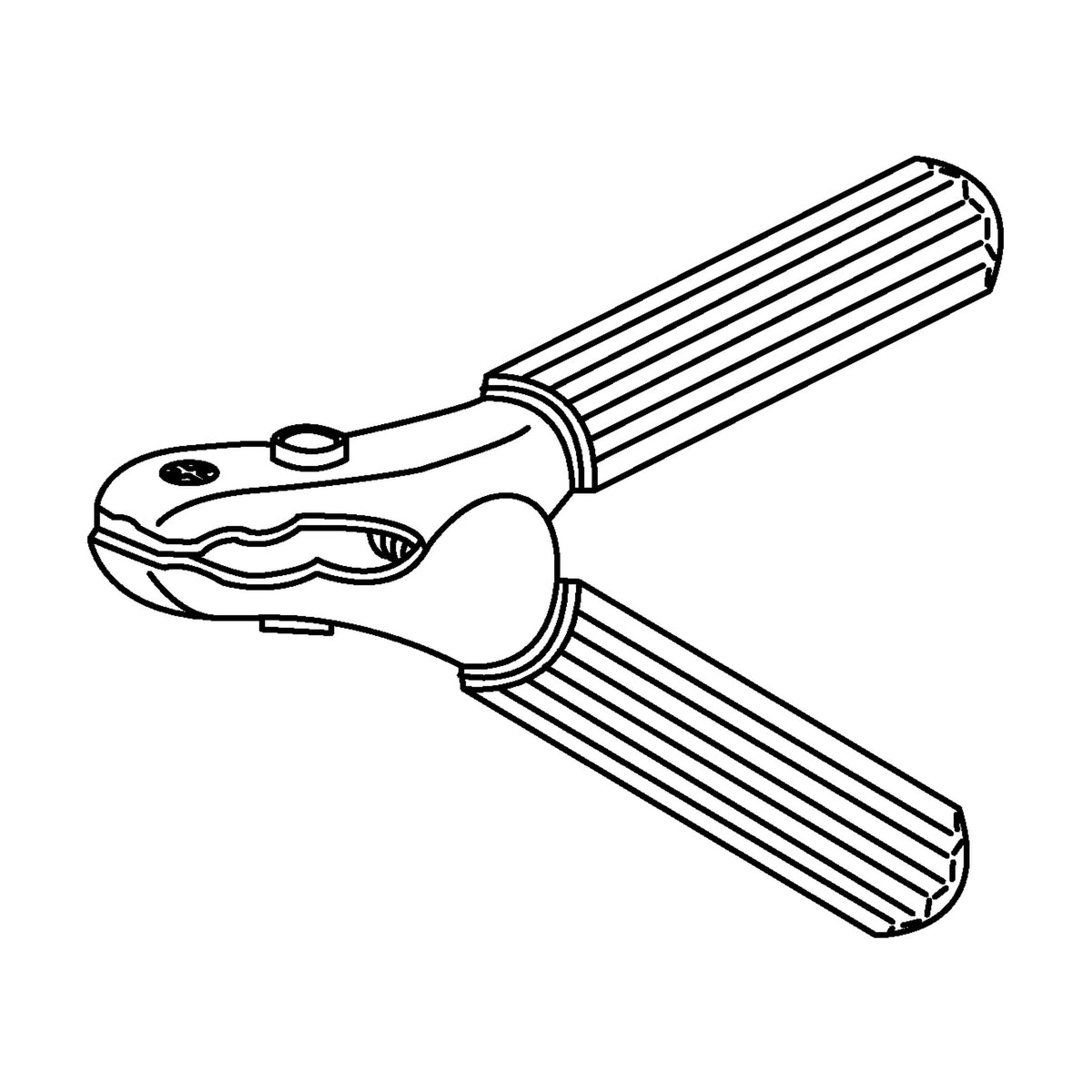

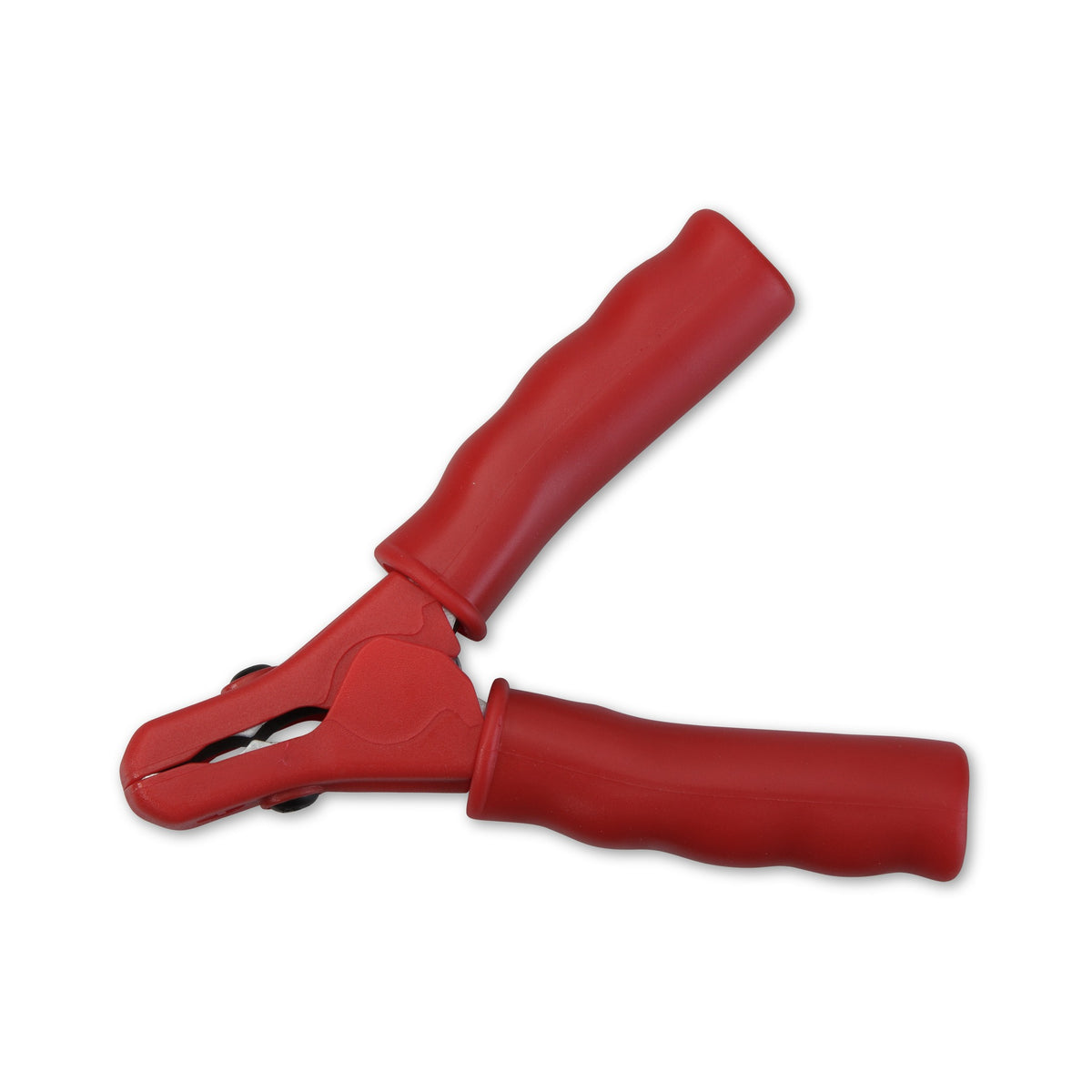

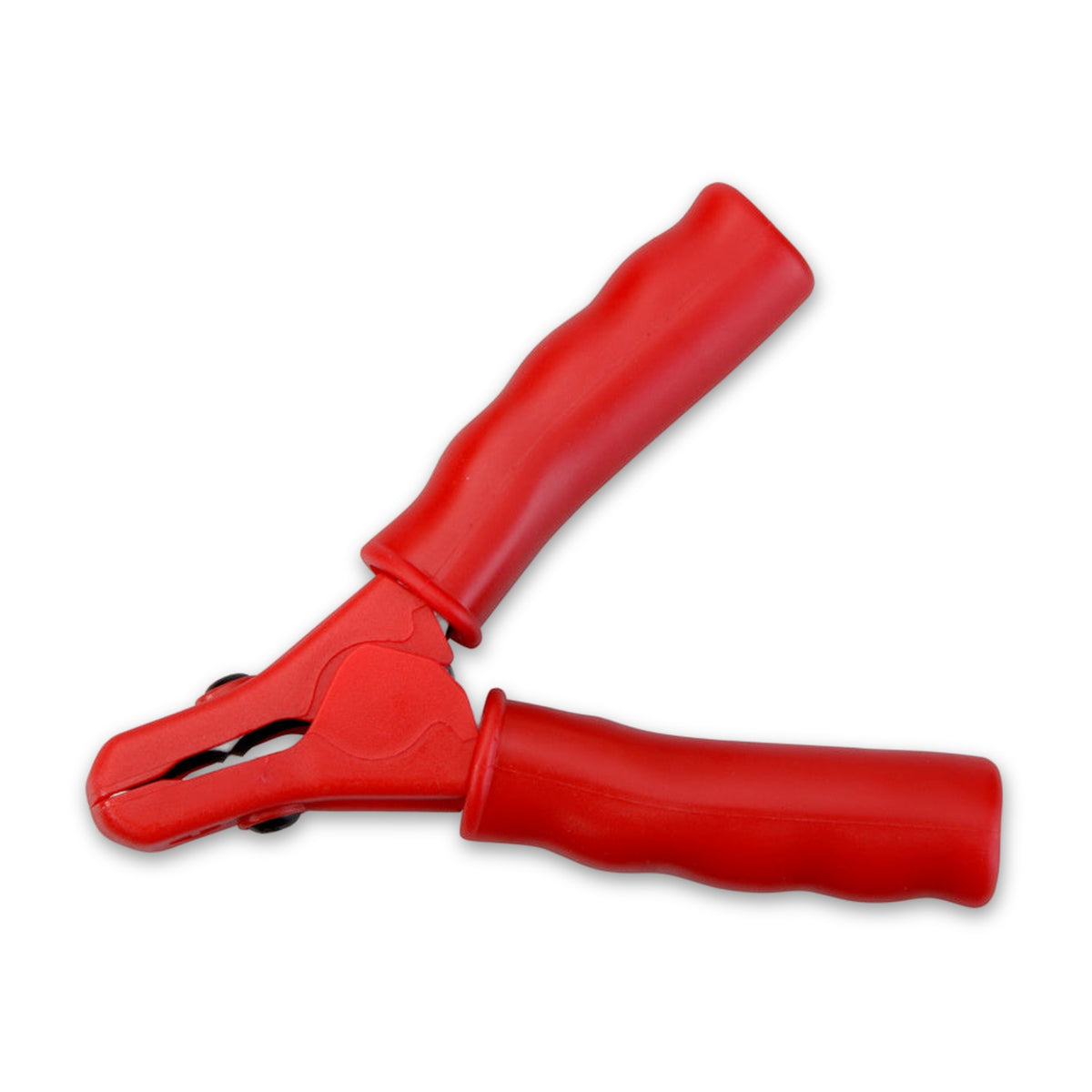

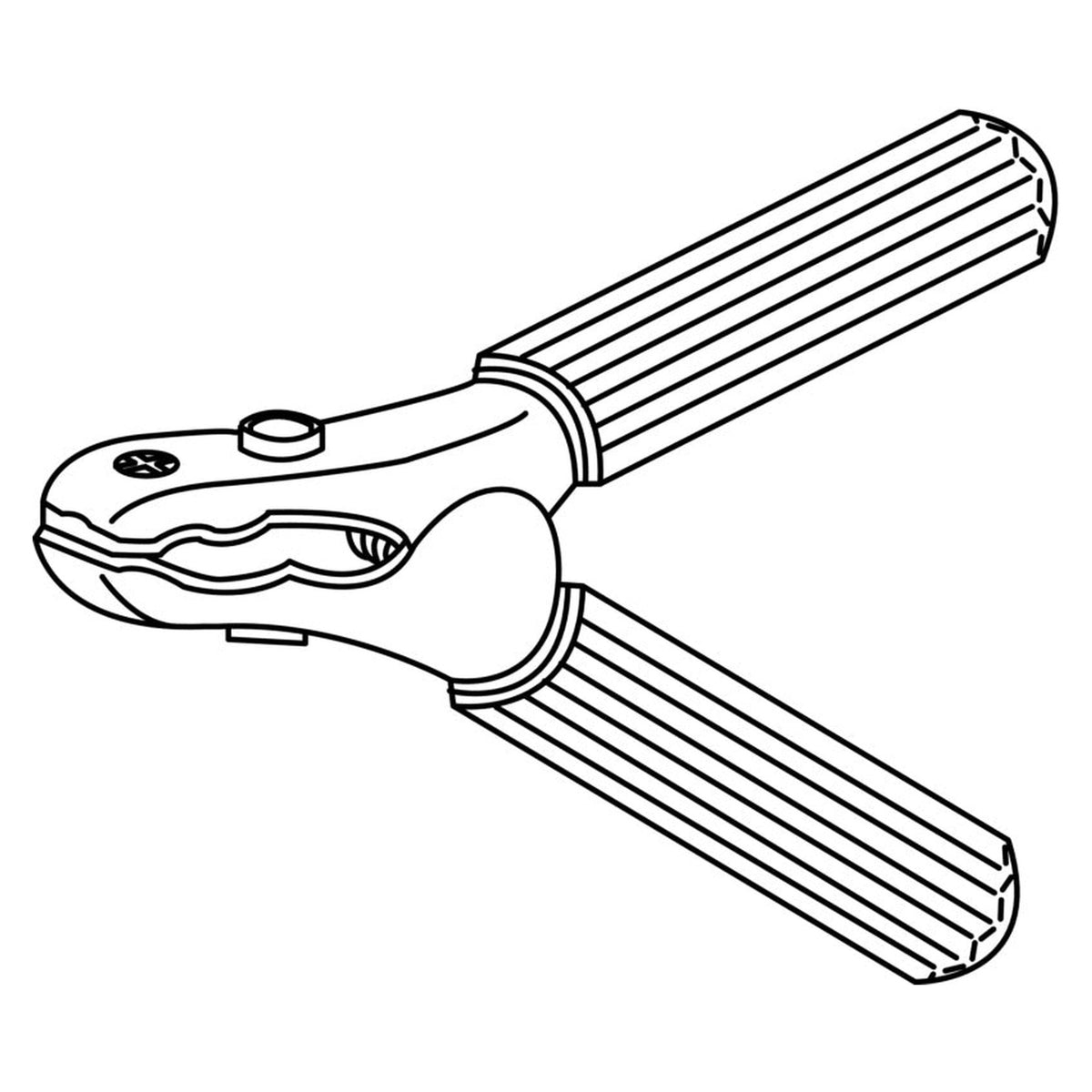

Kfz-Ladezange vollisoliert, 220 A, 35 mm², Länge 155 mm

Das Ende am Ladekabel, das den Batteriepol greift

Eine Ladezange sitzt am Ende der Leitung und hält am Pol der Batterie. Dieses Modell fasst mit einer Maulweite bis 40 mm und ist 155 mm lang, sodass sich auch ein tiefer liegender Pol noch erreichen lässt. Als Belastbarkeit sind 220 A nach DIN 72553 angegeben, jener Festlegung für Starthilfekabel, auf die auch das Regelwerk der Unfallversicherung beim Umgang mit Akkumulatoren verweist.

Kabel anquetschen oder verschrauben

Zum Anschluss gibt es zwei Wege: Eine Leitung bis 35 mm² lässt sich anquetschen, oder ein Kabel mit Ringöse M6 wird angeschraubt. Damit lässt sich ein defektes Zangenende an einem sonst brauchbaren Ladekabel tauschen, statt den ganzen Satz zu ersetzen. Der Querschnitt der vorhandenen Leitung und die Form des vorhandenen Kabelschuhs entscheiden, welcher der beiden Wege in Frage kommt.

Häufige Fragen

Warum ist das funkenfreie Ansetzen so wichtig?

Beim Laden entstehen bei zu hoher Ladespannung und beim Überladen größere Mengen Wasserstoff am einen und Sauerstoff am anderen Pol, zusammen das hochexplosive Knallgas. Beim An- und Abklemmen, beim Anlegen von Messwerkzeugen und beim Benutzen von Starthilfekabeln entstehen zündfähige Funken. Geräte mit Ein-/Ausschalter werden deshalb erst nach dem Ansetzen eingeschaltet, und vor dem Abklemmen wird der Stromkreis wieder geöffnet. Für Starthilfeeinrichtungen und Messgeräte ist geregelt, dass die Minusleitung als letzter Kontakt möglichst weit von der Batterie entfernt und unterhalb der Gasaustrittsöffnungen an einem gut leitenden Massepunkt angelegt wird, etwa am Motorblock.

Woran hängt die Wahl zwischen den beiden Ausführungen?

Jede Ausführung ist einem Pol zugeordnet und trägt eine eigene Farbe. Eine allgemein festgelegte Farbcodierung für Ladezangen gibt es dabei nicht; verbindlich beschrieben sind die Symbole für positive und negative Polarität. Eine Zange für den Pluspol tritt nicht an die Stelle einer Zange für den Minuspol, und umgekehrt genauso wenig.

Was besagt vollisoliert?

Der Begriff beschreibt die Bauart der Zange und ihre Umhüllung. Eine Schutzart, ein geprüfter Berührungsschutz, ein Übergangswiderstand oder eine Aussage zur Lebensdauer gehört nicht dazu. Auch die 220 A sind eine Angabe zur Zange selbst und keine Vorgabe für den Stromkreis, an dem sie hängt.
