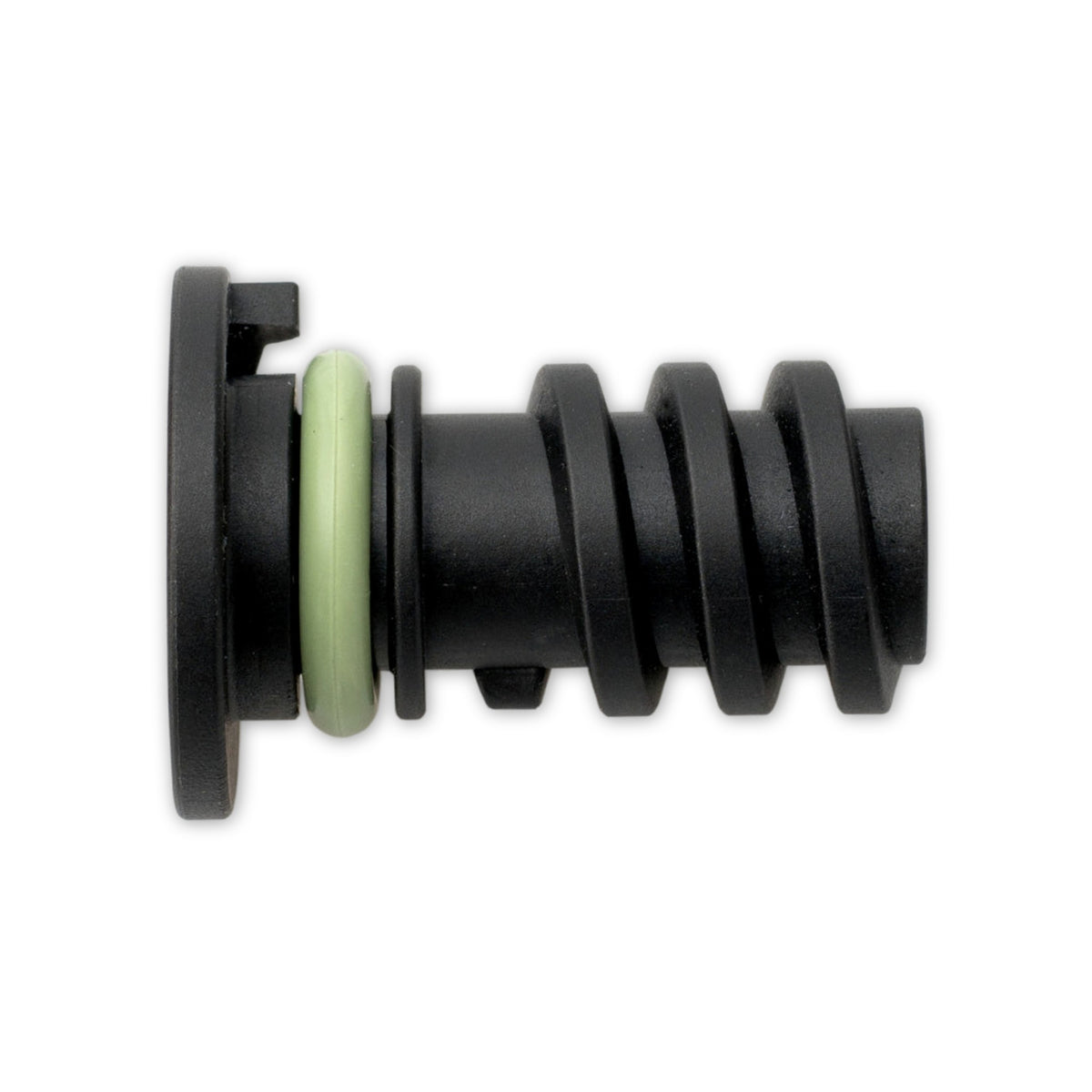

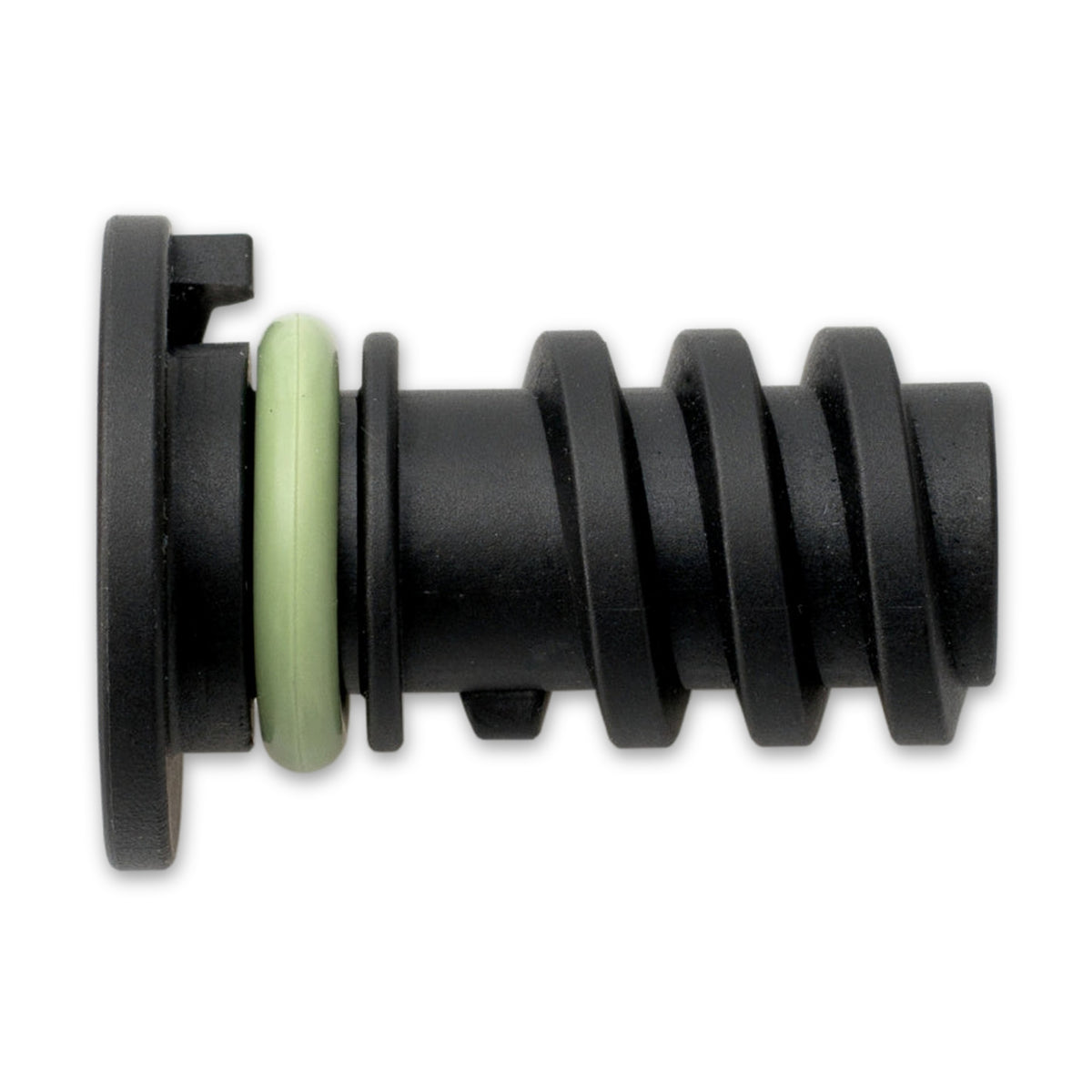

Kfz-Ölablassschraube 13,1 × 38 mit Dichtring, Polyamid, Schlitz

Drei Durchmesser an einem einzigen Teil

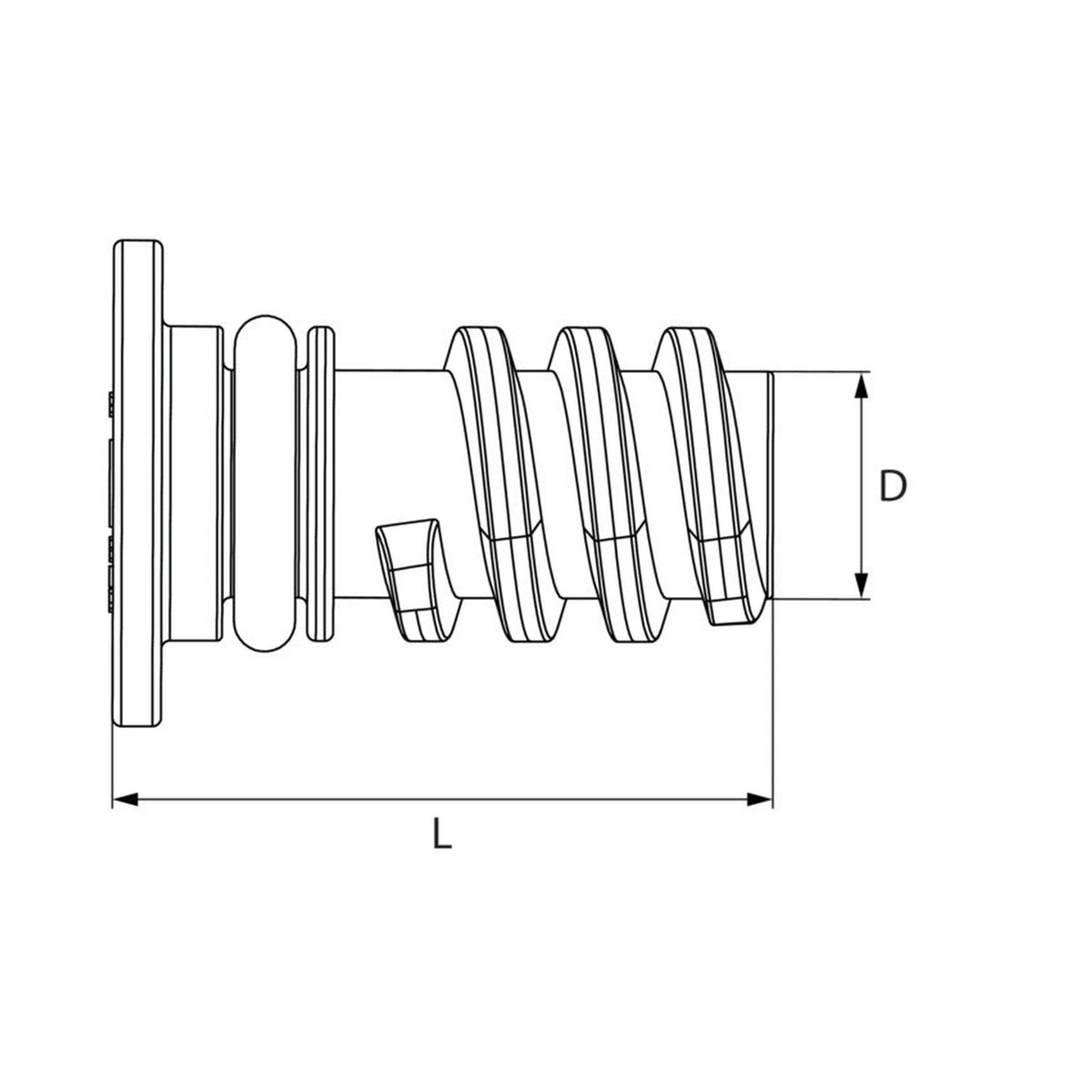

Die erste Zahl des Namens, 13,1 mm, ist die kleinste von dreien: Der Dichtsitz misst 19,35 mm, der Kopf 28 mm. Wer beim Vergleich nur die Zahl aus dem Namen abliest, übersieht, dass Dichtfläche und Kopf die eigentliche Baugröße ausmachen. Mit 38 mm Nennlänge fällt das Teil zudem länger aus als die üblichen Ausführungen aus Stahl.

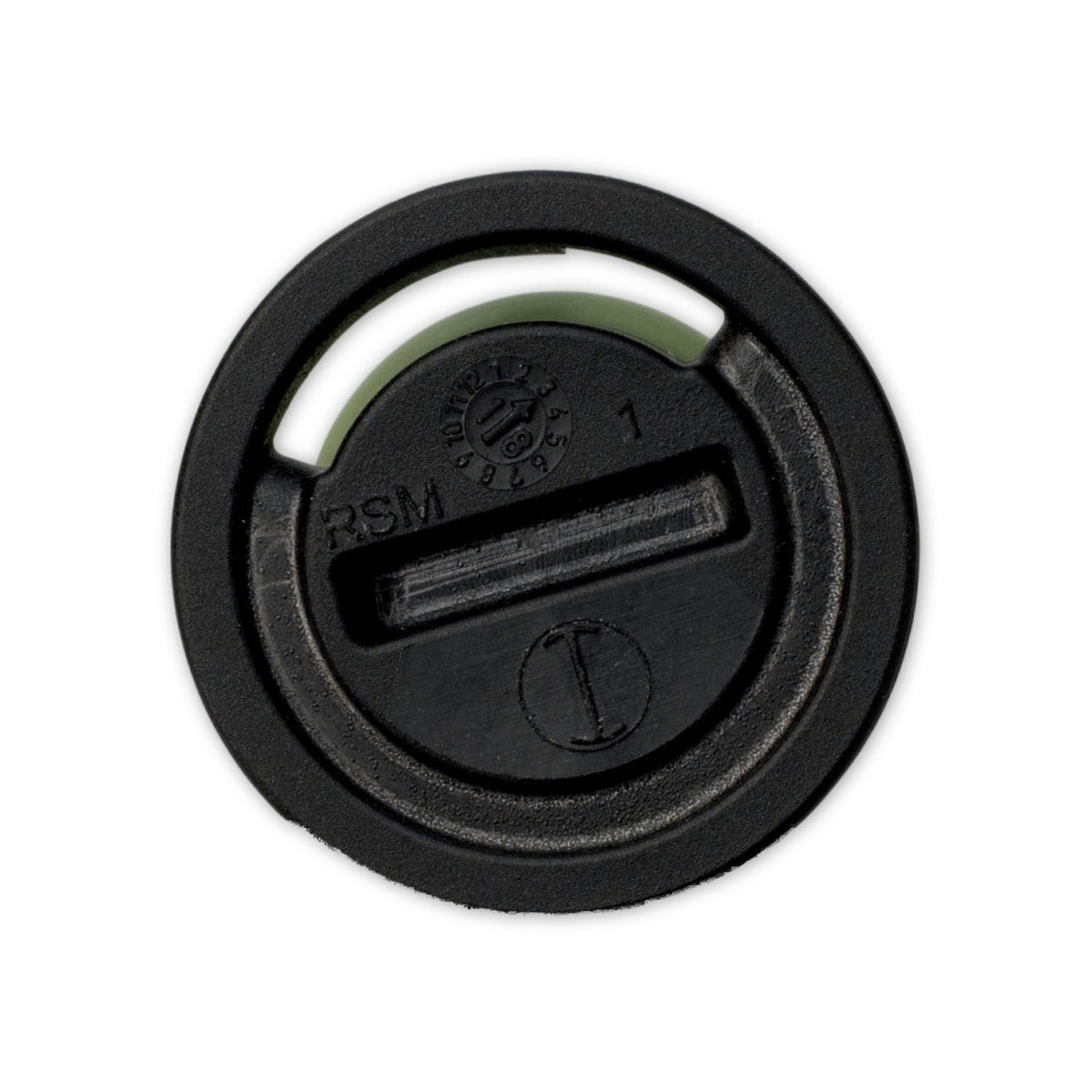

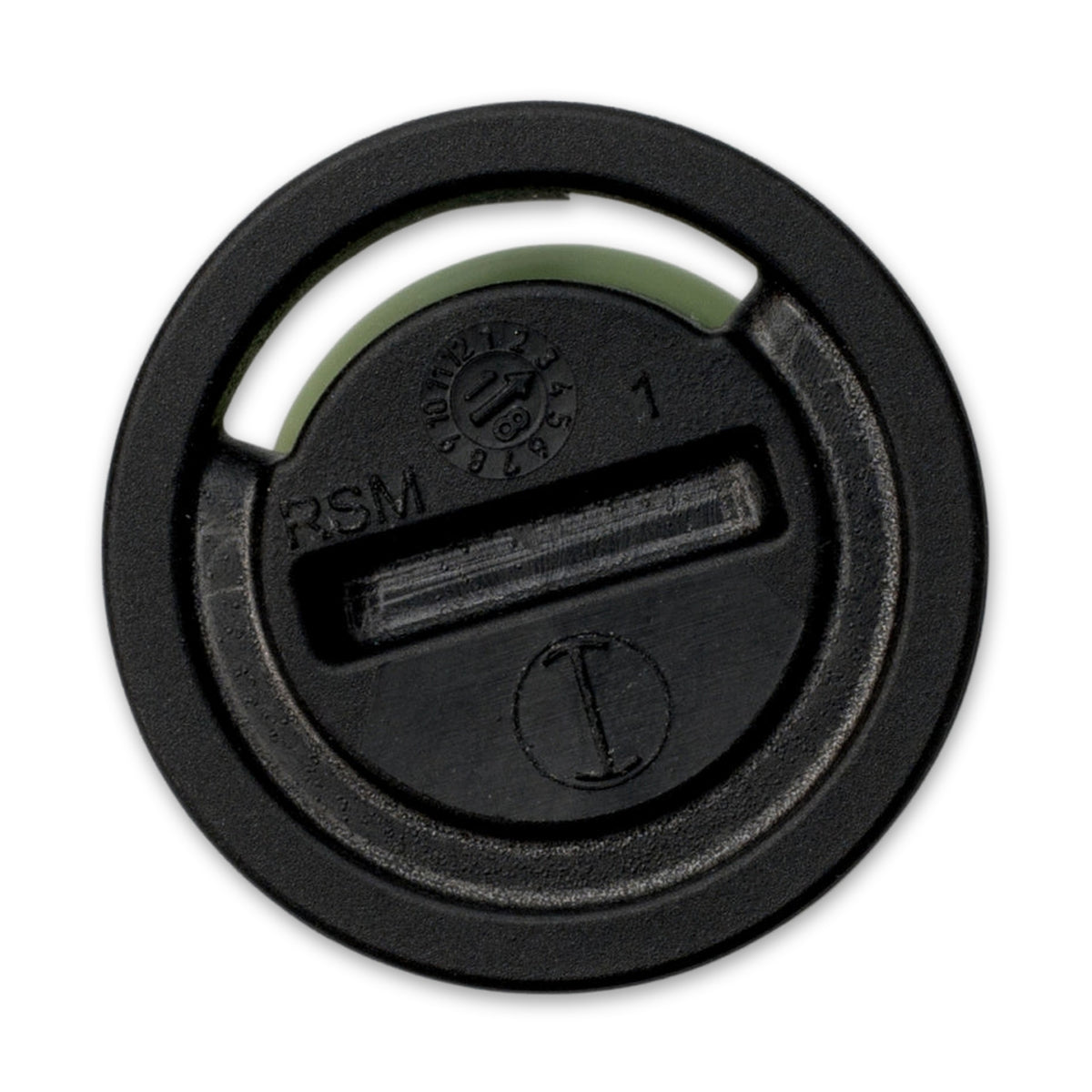

Ein Schlitz statt eines Sechskants

Als Antriebsart ist ein Schlitz angegeben. Gedreht wird also mit einer flachen Klinge, nicht mit Nuss oder Ringschlüssel, und der Kopf von 28 mm gibt dafür reichlich Breite her. Der Werkstoff ist mit PA 6 GF35 benannt, einem glasfaserverstärkten Polyamid; ein Dichtring gehört zum Artikel.

Merkmale dieser Ausführung

• Nennlänge 38 mm: Das Gesamtmaß des Teils, wie es in den Herstellerdaten steht.
• Kopfdurchmesser 28 mm: So breit baut der Kopf auf, mehr als doppelt so breit wie die Zahl aus dem Namen.
• Dichtungsdurchmesser 19,35 mm: Das Maß ist auf zwei Stellen genau geführt und gehört beim Vergleich dazu.
• Antrieb Schlitz: Eine Aufnahme quer über den Kopf statt einer Öffnung oder Schlüsselflächen.

Häufige Fragen

Wie fest darf ein Teil aus Kunststoff angezogen werden?

Zum Anziehen ist zu dieser Ausführung kein Wert genannt, weder für den Werkstoff noch allgemein. Aus der Angabe PA 6 GF35 lässt sich keiner ableiten, und eine Belastungsangabe gehört nicht zu diesem Artikel.

Was sagt das Maß am Dichtsitz aus?

Es benennt den Durchmesser der Dichtung, mit der das Teil geliefert wird, und dient dem Vergleich mit dem ausgebauten Stück. Dass an einer bestimmten Stelle damit abgedichtet wird, ist mit der Zahl nicht zugesagt.
